STANDARD PROCEDURE

PISTON FITTING

All pistons are machined to the same weight in grams,
to maintain piston balance.

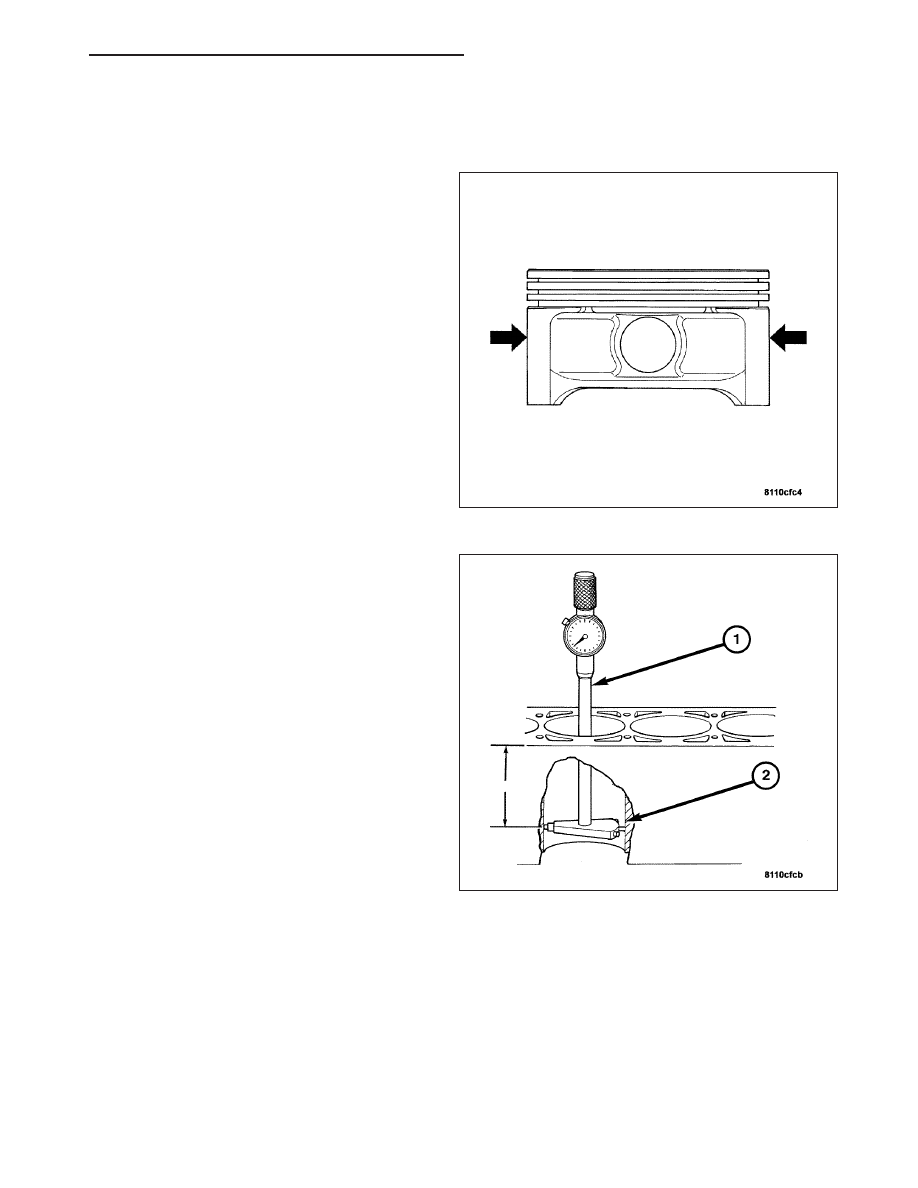

Note: Pistons and cylinder bores should be mea-
sured at normal room temperature, 70°F (21°C).

The piston and cylinder walls must be clean and dry.
Piston diameter should be measured 90 degrees to
piston pin axis. Cylinder bores should be measured
halfway down the cylinder bore (2) and transverse to
the engine crankshaft center line.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 765

REMOVAL

1. Remove the timing chain. (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

REMOVAL).

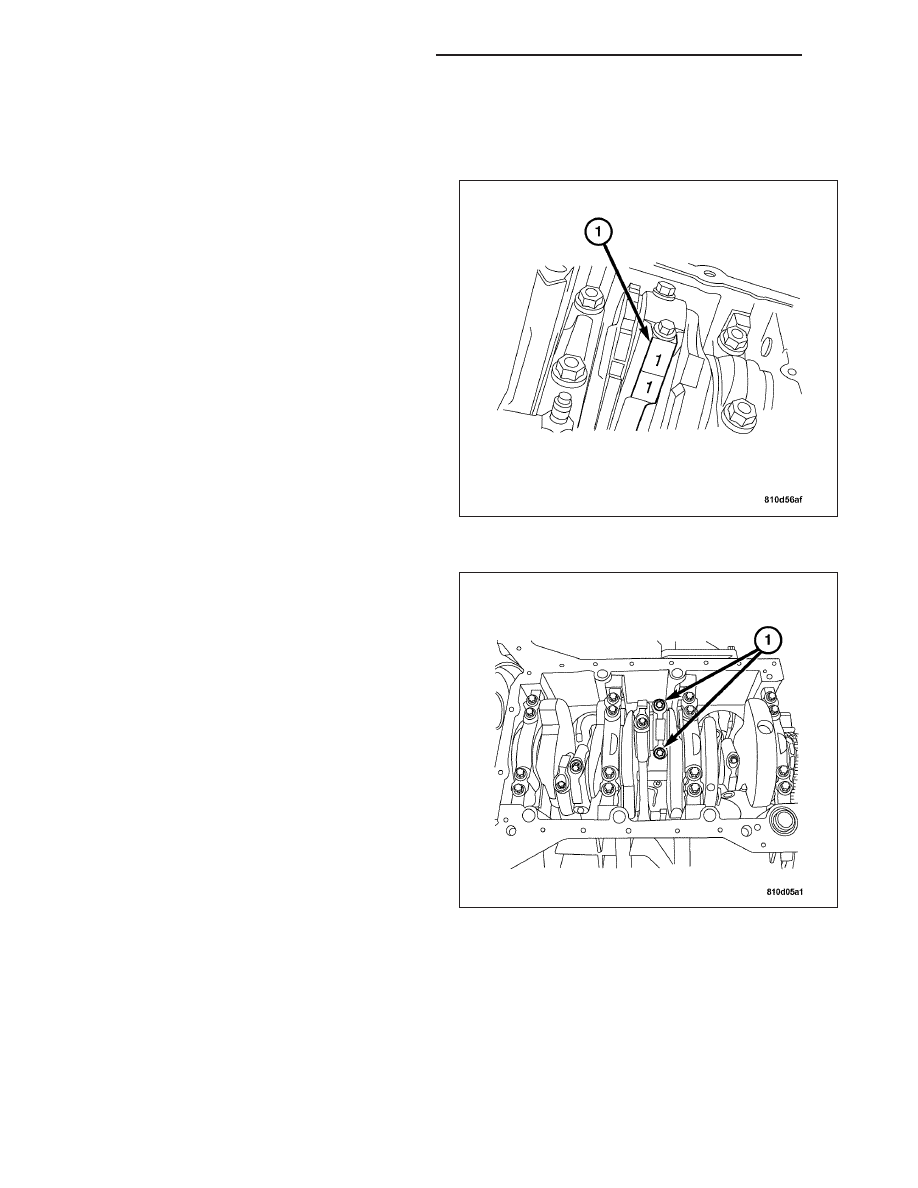

2. Mark the connecting rods and rod caps (1) for

reassembly.

3. Mark the pistons facing direction if arrows are not

visible.

4. Remove the connecting rod bolts (1) and the con-

necting rod caps.

9 - 766

ENGINE - 3.2L SERVICE INFORMATION

ZH

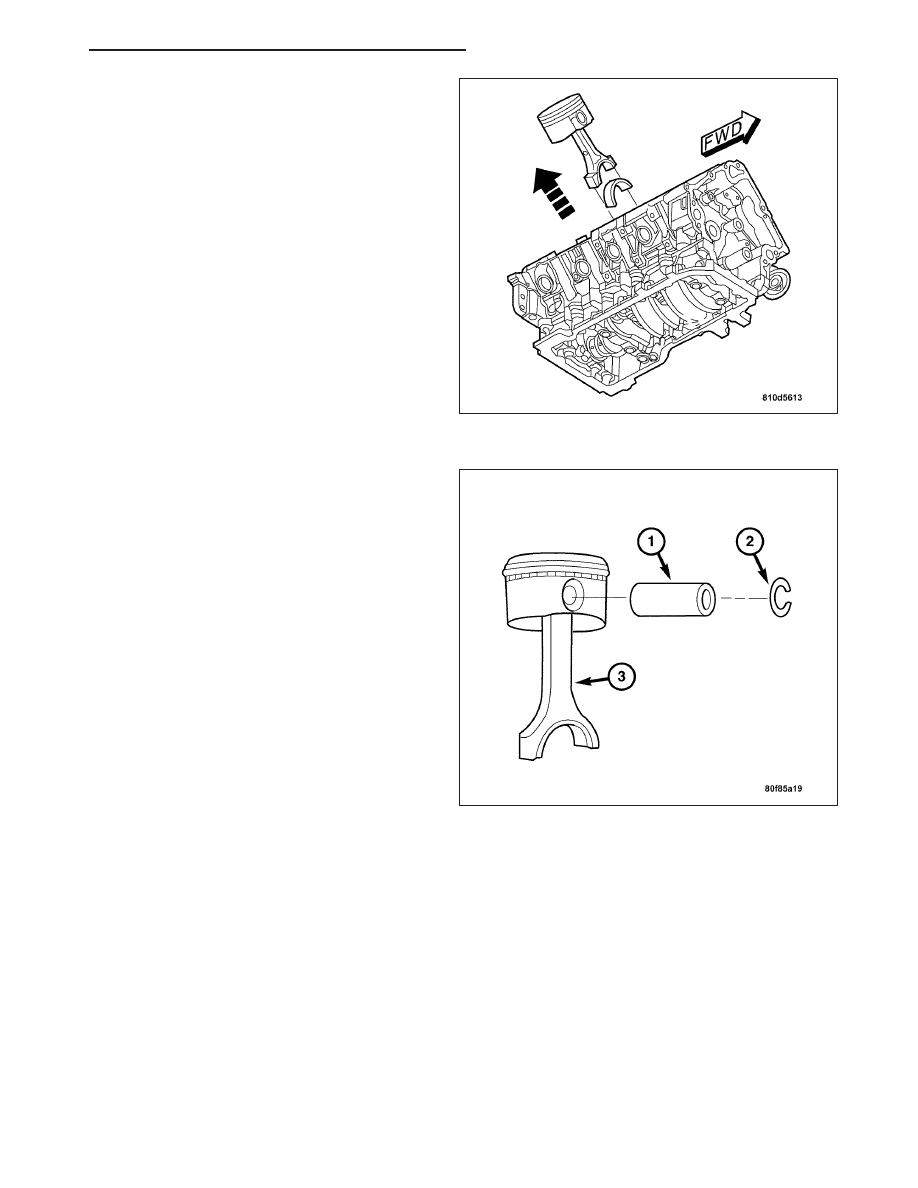

5. Remove the pistons and connecting rods from top

of the engine.

6. Perform work on a suitable surface to prevent dam-

age to parts.

7. Keep the piston pins matched to the pistons.

8. Remove the snap rings from the pistons (2).

9. Press out the piston pins (1).

10. Remove the piston from the connecting rod (3).

11. Inspect all parts to be reused for damage.

Replace as required.

INSPECTION

CONNECTING ROD

1. Check the connecting rods for any twisting or bending.

2. Check the condition of the large end. Use an oil stone to remove any nicks and burrs.

3. Check the condition of the pin bore in the small end of the connecting rod. Use an oil stone to remove all nicks

and burrs.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 767

PISTON PIN

1. Inspect for free rotation of the wrist pin in the piston.

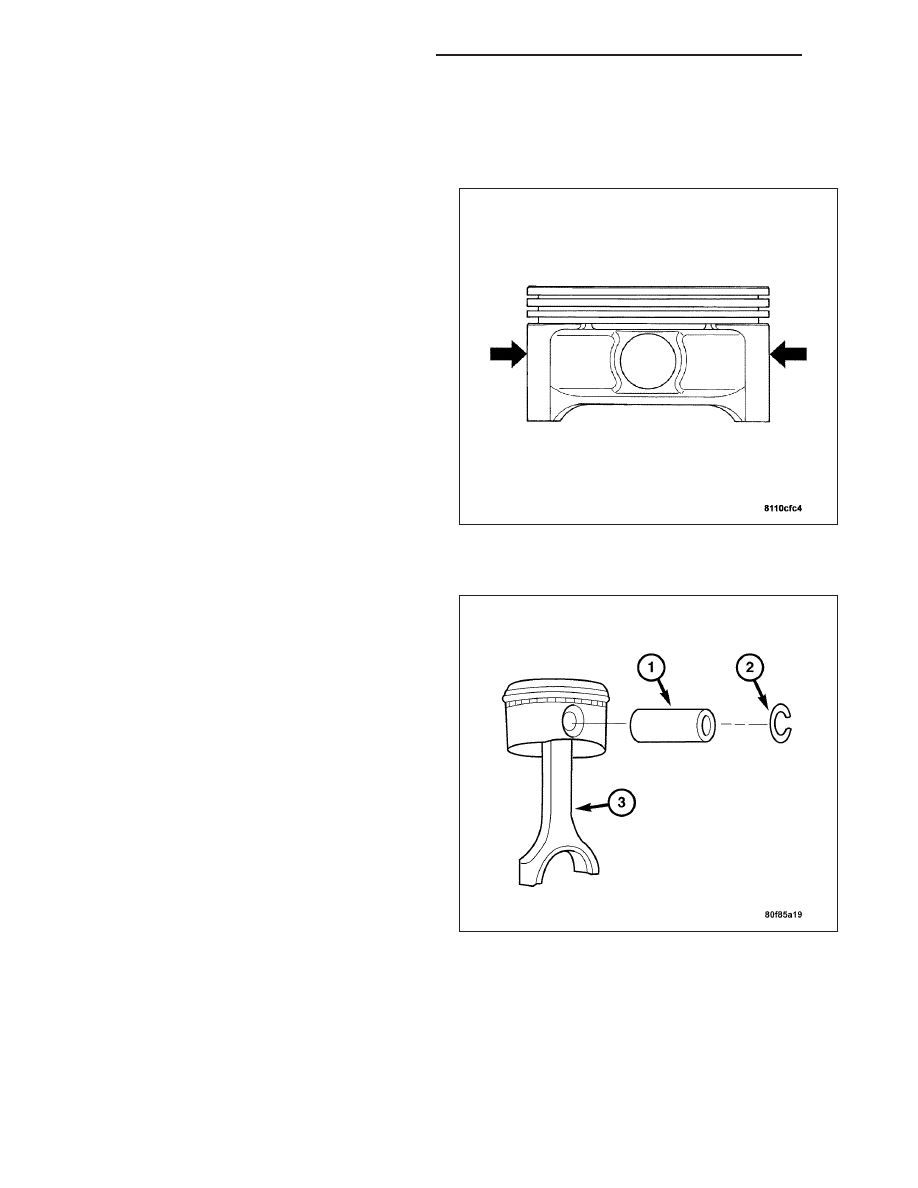

PISTON

1. Inspect all piston surfaces for nicks and scuffs.

2. Inspect piston and ring grooves for wear.

INSTALLATION

1. Fit the piston onto the connecting rod (3).

2. Press in the piston pin (1).

3. Install the snap rings (2).

4. Replace the piston rings as required. (Refer to 9 -

ENGINE/ENGINE

BLOCK/PISTON

RINGS

-

REMOVAL).

9 - 768

ENGINE - 3.2L SERVICE INFORMATION

ZH
