(P2009) SHORT RUNNER SOLENOID CIRCUIT LOW

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 653

(P2009) SHORT RUNNER SOLENOID CIRCUIT LOW (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Engine running

•

Set Condition: When the PCM is commanding the Short Runner Valve Solenoid on and doesn’t detect voltage
at the control circuit.

POSSIBLE CAUSES

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT OPEN

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT SHORT TO GROUND

ENGINE CONTROL RELAY OUTPUT CIRCUIT OPEN

SHORT RUNNER VALVE SOLENOID

POWERTRAIN CONTROL MODULE

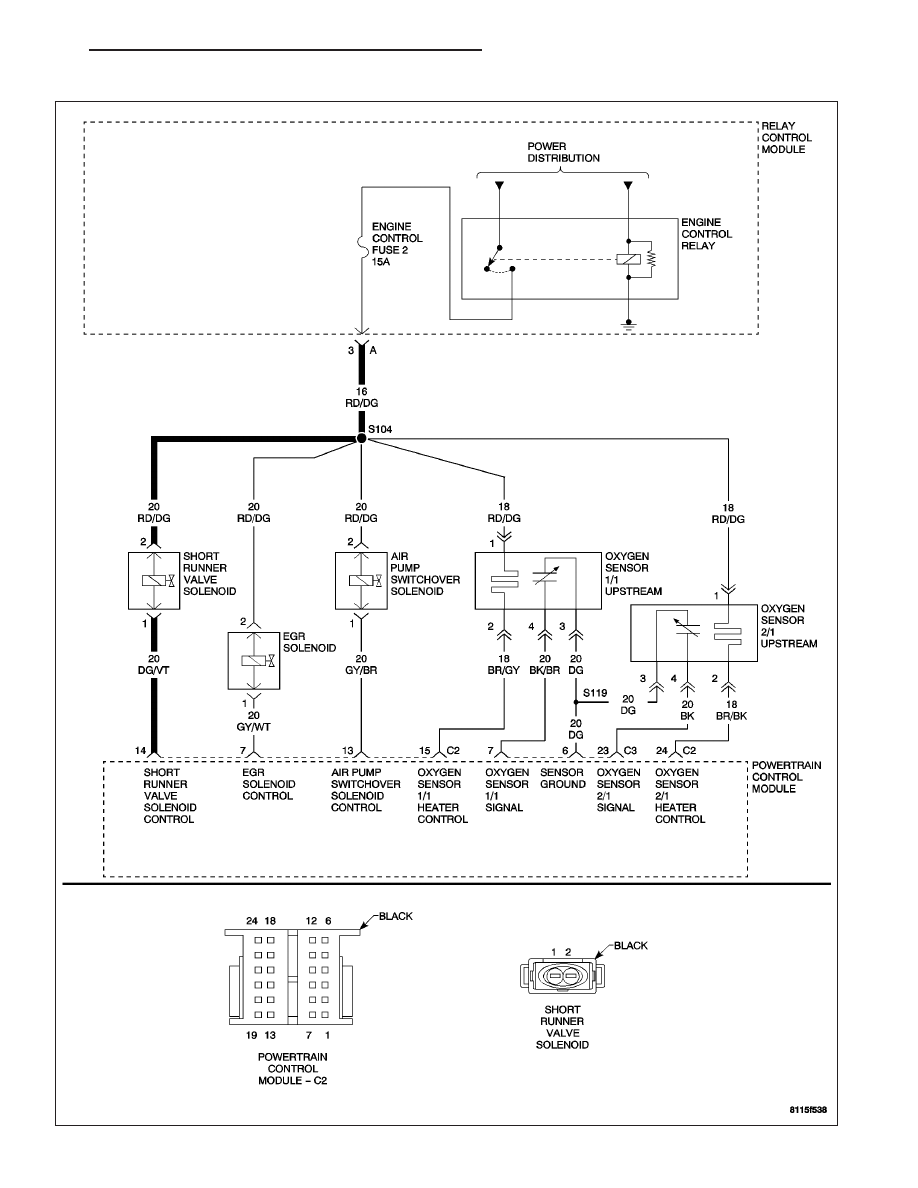

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P2008)

SHORT RUNNER SOLENOID CIRCUIT.

No

>> Go To 2

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 654

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P2010) SHORT RUNNER SOLENOID CIRCUIT HIGH

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 655

(P2010) SHORT RUNNER SOLENOID CIRCUIT HIGH (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Engine running

•

Set Condition: When the PCM is commanding the Short Runner Valve Solenoid on and doesn’t detect voltage
at the control circuit.

POSSIBLE CAUSES

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT SHORT TO VOLTAGE

SHORT RUNNER VALVE SOLENOID

POWERTRAIN CONTROL MODULE

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P2008)

SHORT RUNNER SOLENOID CIRCUIT.

No

>> Go To 2

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 656

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
