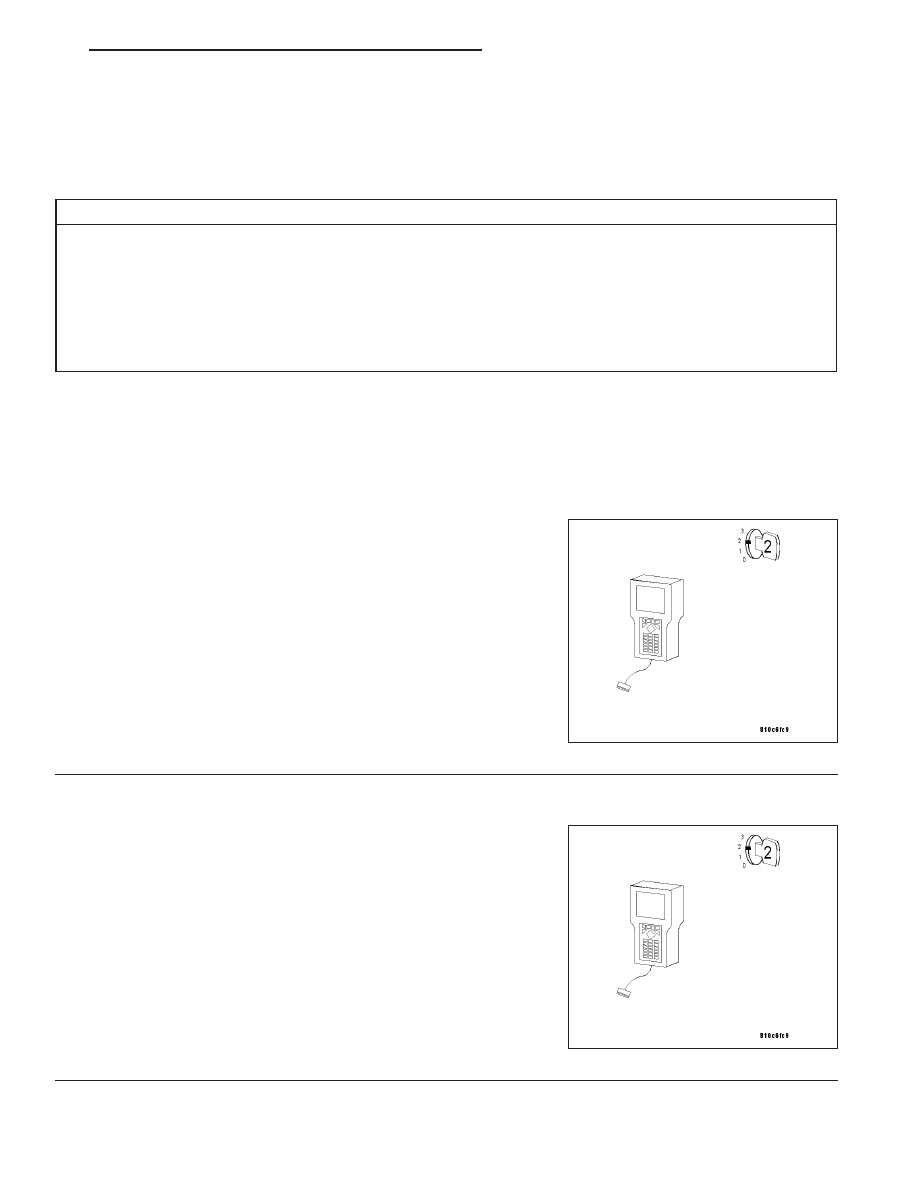

(P2008) SHORT RUNNER SOLENOID CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Engine running

•

Set Condition: When the PCM is commanding the Short Runner Valve Solenoid on and doesn’t detect voltage
at the control circuit.

POSSIBLE CAUSES

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT OPEN

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT SHORT TO VOLTAGE

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT SHORT TO GROUND

ENGINE CONTROL RELAY OUTPUT CIRCUIT OPEN

SHORT RUNNER VALVE SOLENOID

POWERTRAIN CONTROL MODULE

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Always perform diagnostics with a fully charged battery.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for applicable TSBs related to the problem.
Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Perform this procedure prior to symptom diagnosis.

Continue

Go To 2

2.

CHECK SHORT RUNNER VALVE SOLENOID OPERATION WITH THE DRB III

T

Turn the ignition on.

With the DRB III

T

, actuate the Short Runner Valve Solenoid.

Does the Short Runner Valve Solenoid rod move back and
forth?

Yes

>> Go To 8

No

>> Go To 3

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 649

(P2008) SHORT RUNNER SOLENOID CIRCUIT (CONTINUED)

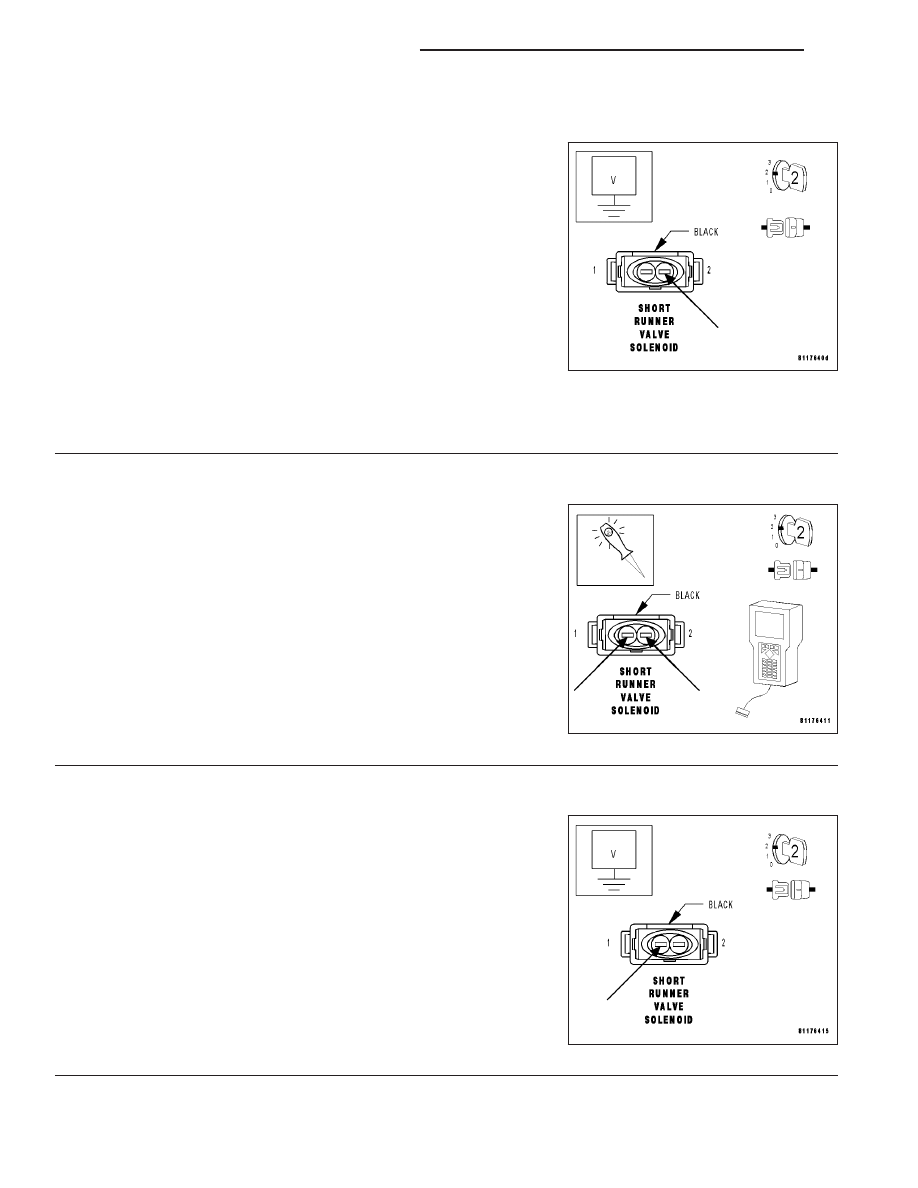

3.

FUSED ENGINE CONTROL RELAY OUTPUT CIRCUIT

Note: Check the Engine Control Fuse 2 in the Relay Control Mod-
ule. If it is open, multiple DTCs will be set in the PCM. Determine
the cause of the open fuse before continuing using the wiring
diagrams/schematics as a guide.
Turn the ignition off.

Disconnect the Short Runner Valve Solenoid harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused Engine Control Relay Output circuit
at the Short Runner Valve Solenoid harness connector.

Is the voltage above 10 volts?

Yes

>> Go To 4

No

>> Repair the Fused Engine Control Relay Output circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

4.

CHECK THE SHORT RUNNER VALVE SOLENOID

With the ignition on.

With the DRB III

T

, actuate the Short Runner Valve Solenoid.

Using a 12-volt test light connected across the Short Runner Valve
Solenoid harness connector.

Does the 12-volt test light flash on and off?

Yes

>> Replace the Short Runner Valve Solenoid. (Refer to 14 -

FUEL

SYSTEM/FUEL

INJECTION/MANIFOLD

TUNE

VALVE - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Go To 5

5.

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C2 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Short Runner Valve Solenoid control circuit
at the Short Runner Valve Solenoid harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 6

No

>> Repair the Short Runner Valve Solenoid control circuit for

a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 650

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P2008) SHORT RUNNER SOLENOID CIRCUIT (CONTINUED)

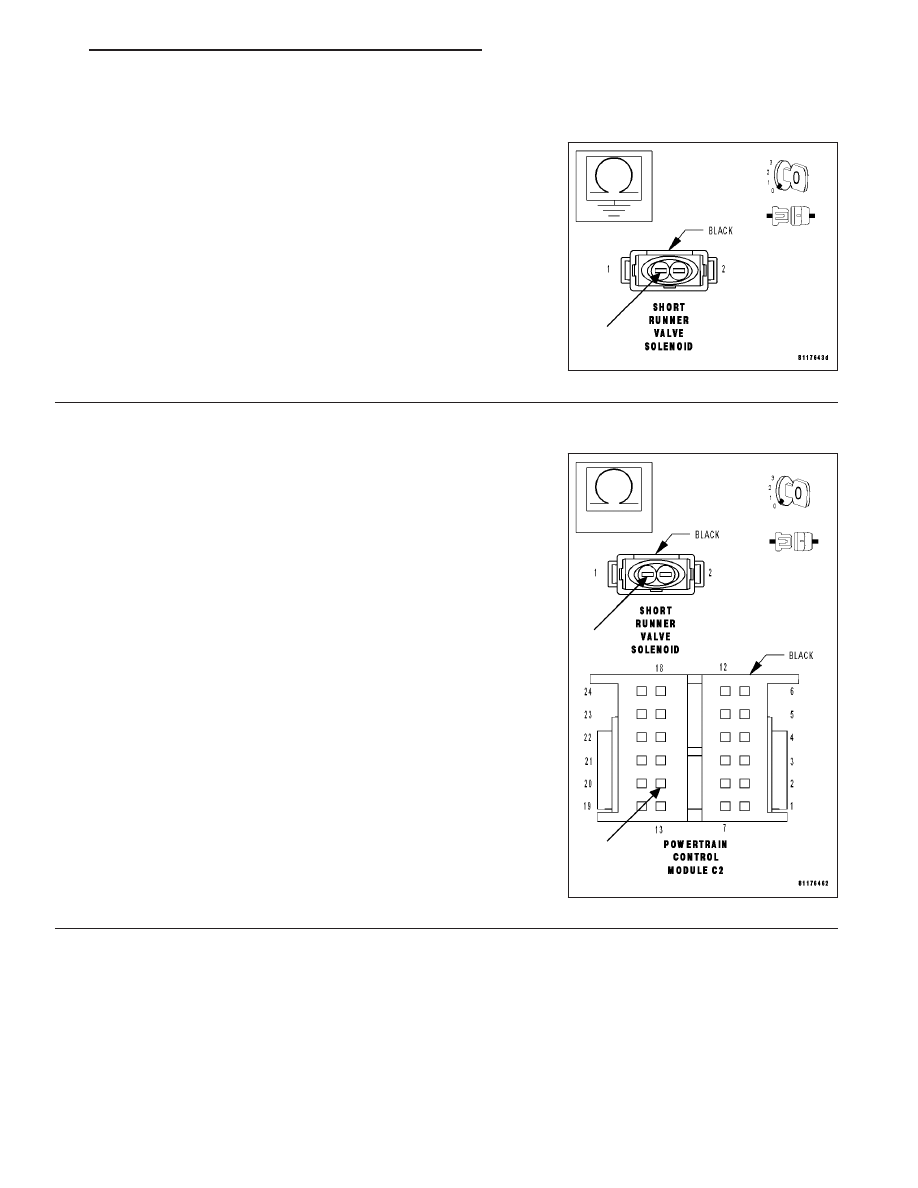

6.

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the Short Runner Valve
Solenoid Control circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 7

No

>> Repair the Short Runner Valve Solenoid Control circuit for

a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

7.

SHORT RUNNER VALVE SOLENOID CONTROL CIRCUIT OPEN

With the ignition off.

Measure the resistance of the Short Runner Valve Solenoid Control
circuit from the Short Runner Valve Solenoid harness connector to the
PCM C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the Short Runner Valve Solenoid Control circuit for

an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 651

(P2008) SHORT RUNNER SOLENOID CIRCUIT (CONTINUED)

8.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and/or open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.
