Chrysler Crossfire. Manual - part 581





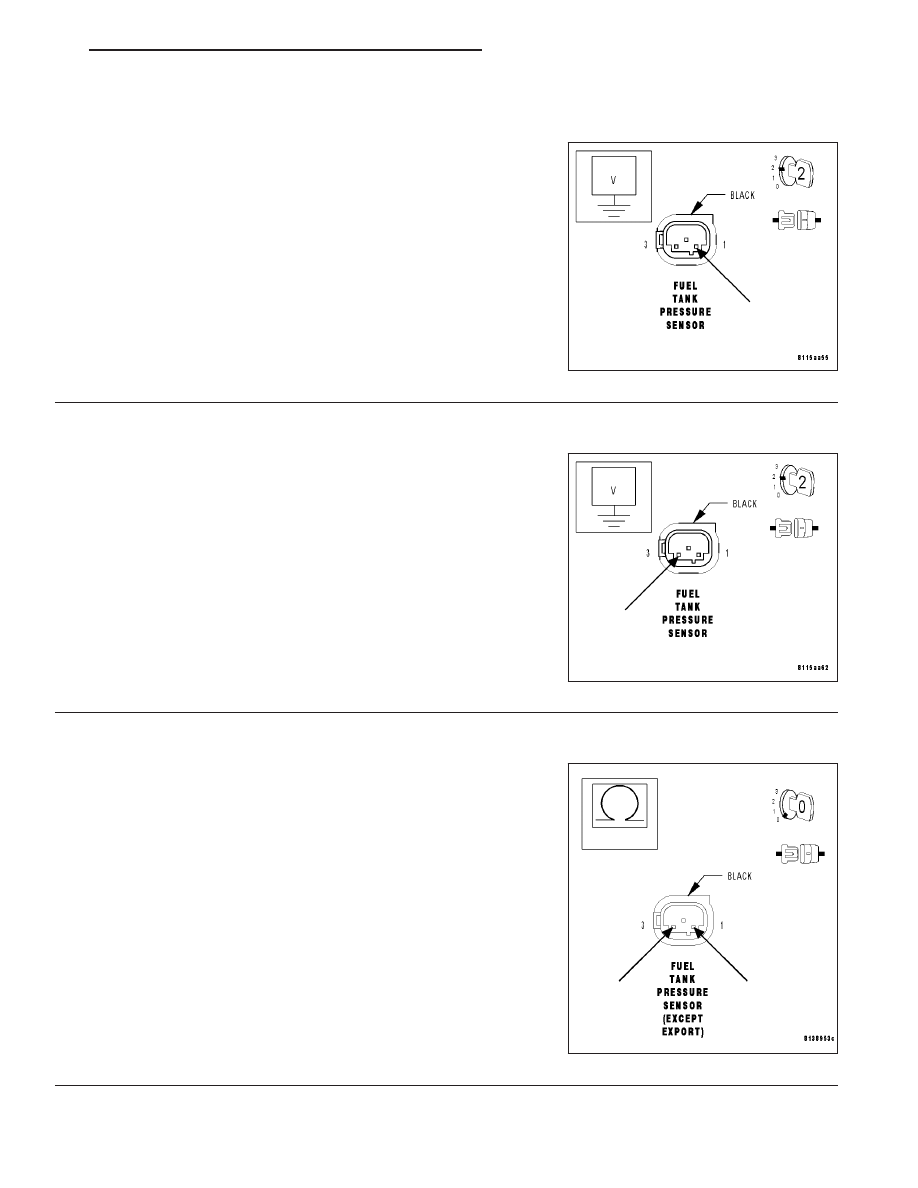

(P0451) FUEL TANK PRESSURE SENSOR PERFORMANCE (CONTINUED)

4.

MEASURE THE FUEL TANK PRESSURE SENSOR SIGNAL CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Fuel Tank Pressure Sensor harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fuel Tank Pressure Sensor Signal circuit at
the Fuel Tank Pressure Sensor harness connector.

Is the voltage between 4.7 and 5.2 volts?

Yes

>> Go To 5

No

>> If the voltage is above 5.2 volts, Go To 11

If the voltage is below 4.7 volts, Go To 12

5.

MEASURE THE 5-VOLT SUPPLY CIRCUIT VOLTAGE

With the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the Fuel Tank Pres-
sure Sensor harness connector.

Is the voltage between 4.7 and 5.2 volts?

Yes

>> Go To 6

No

>> If the voltage is above 5.2 volts, Go To 9

If the voltage is below 4.7 volts, Go To 10

6.

FUEL TANK PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO 5-VOLT SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between the 5-Volt Supply circuit and the Fuel
Tank Pressure Sensor Signal circuit at the Fuel Tank Pressure Sensor
harness connector.

Is the resistance above 100 kohms?

Yes

>> Go To 7

No

>> Repair the Fuel Tank Pressure Sensor Signal circuit for a

short to the 5-Volt Supply circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 469

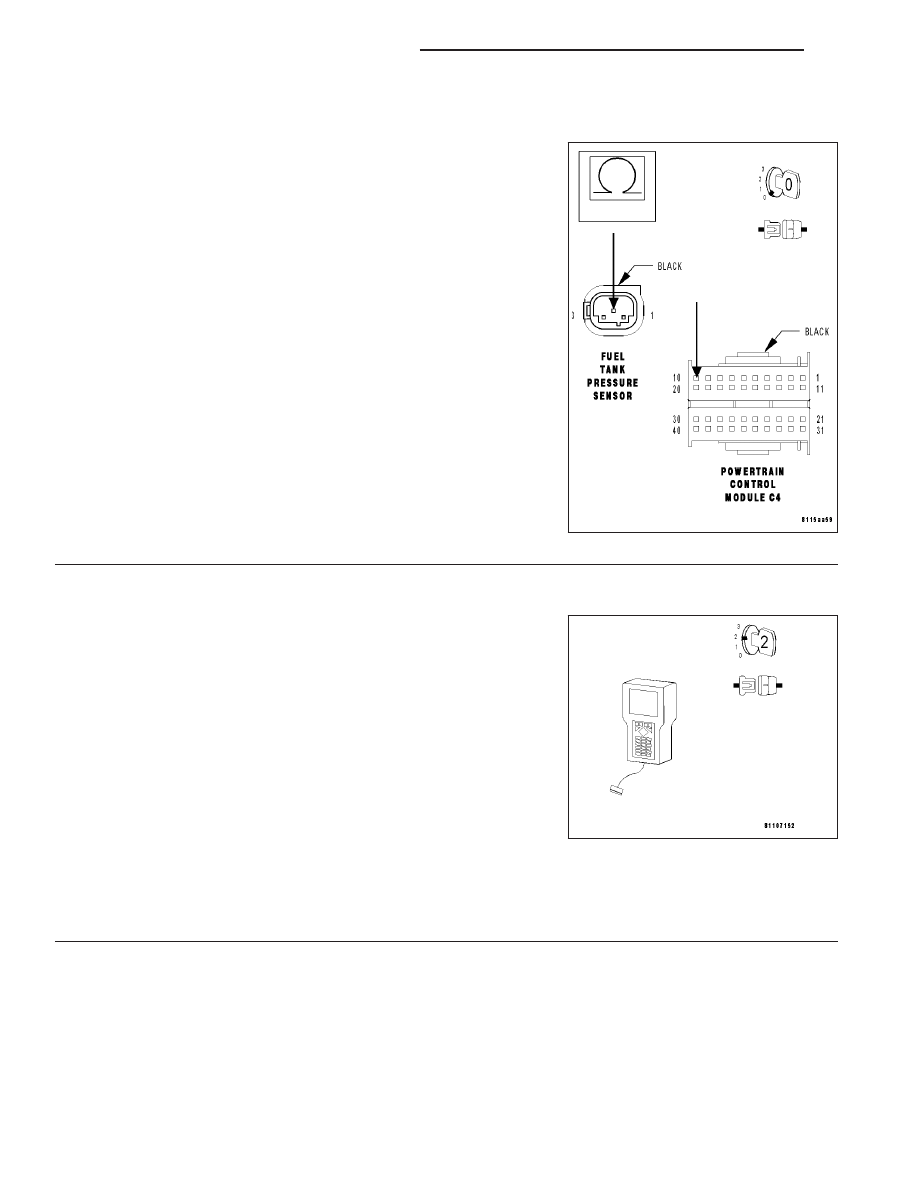

(P0451) FUEL TANK PRESSURE SENSOR PERFORMANCE (CONTINUED)

7.

SENSOR GROUND CIRCUIT OPEN

With the ignition off.

Measure the resistance of the Sensor Ground circuit from the Fuel
Tank Pressure Sensor harness connector to the PCM C4 harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the Sensor Ground circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

8.

FUEL TANK PRESSURE SENSOR

With the ignition off.

Reconnect the PCM C4 harness connector.

Connect a jumper wire between the Fuel Tank Pressure Sensor Signal
circuit and the Sensor Ground circuit at the Fuel Tank Pressure Sen-
sor harness connector.

Turn the ignition on.

With the DRB III

T

, read the GAS TANK PRES DIFF.

Is the Fuel Tank Pressure below 1 hPa (0.02 psi)?

Yes

>> Replace the Fuel Tank Pressure Sensor. (Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/FUEL LEVEL SENDING
UNIT / SENSOR - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Replace and program the Powertrain Control Module. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-

TROL MODULES/POWERTRAIN CONTROL MODULE - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 470

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

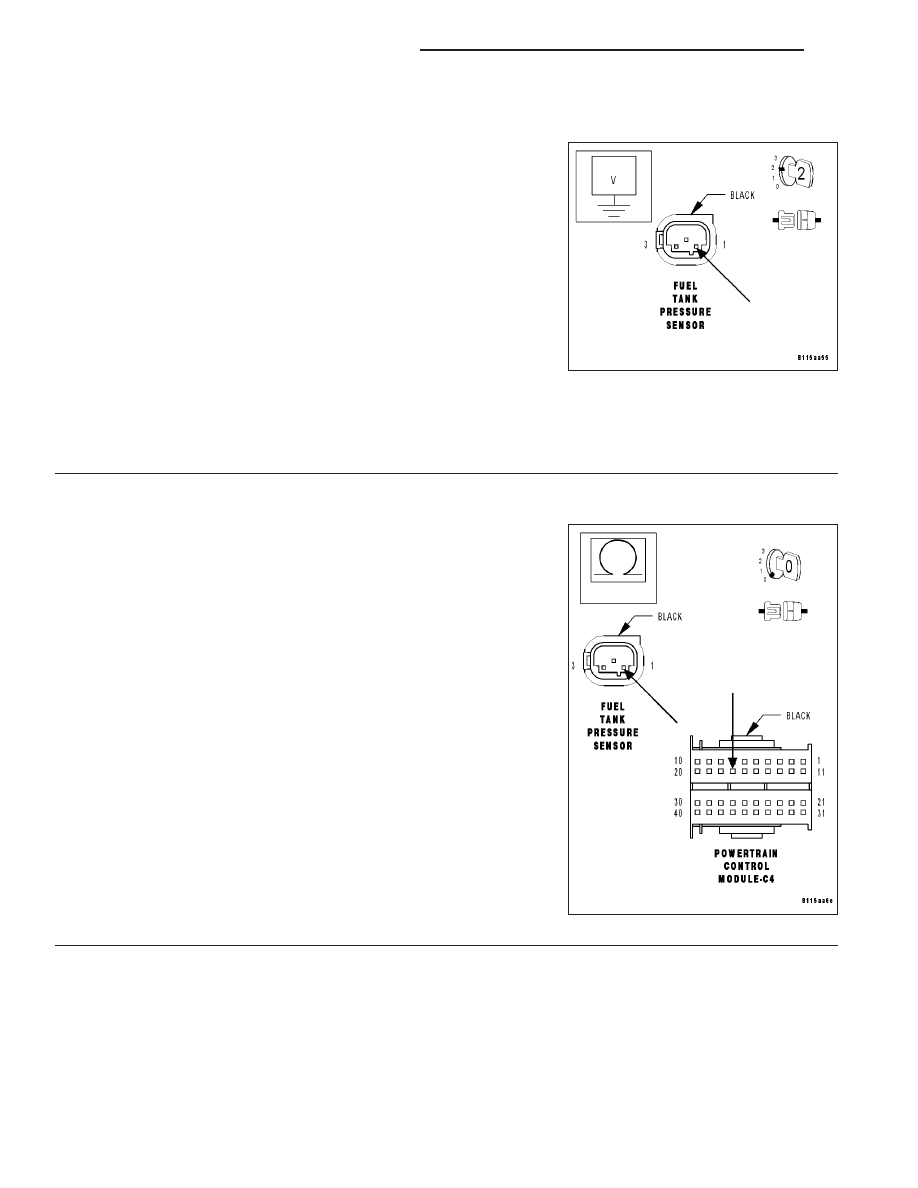

(P0451) FUEL TANK PRESSURE SENSOR PERFORMANCE (CONTINUED)

9.

5-VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the Fuel Tank Pres-
sure Sensor harness connector.

Is the voltage below 1.0 volt?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

10.

5-VOLT SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the 5-Volt Supply circuit from the PCM C4
harness connector to the Fuel Tank Pressure Sensor harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 471

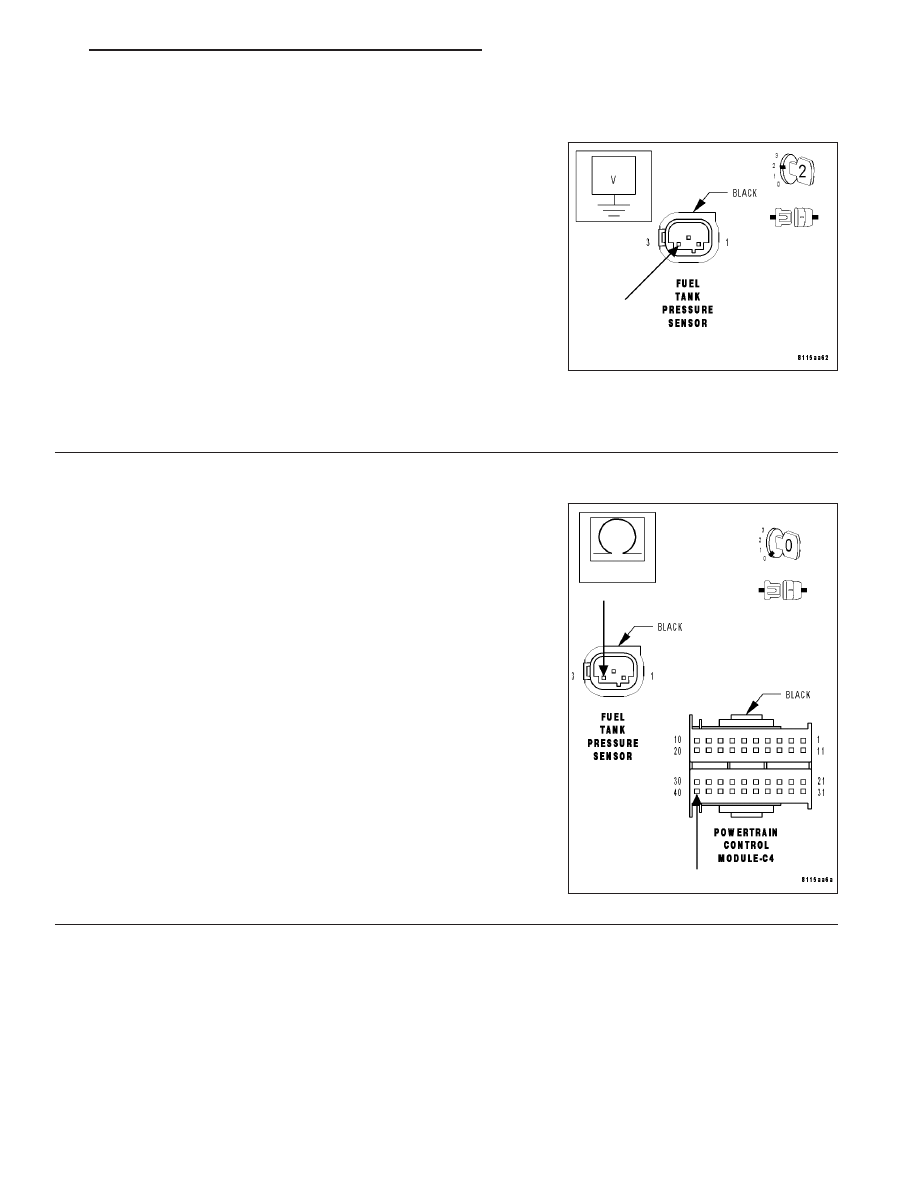

(P0451) FUEL TANK PRESSURE SENSOR PERFORMANCE (CONTINUED)

11.

FUEL TANK PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Disconnect the Fuel Tank Pressure Sensor connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fuel Tank Pressure Sensor Signal circuit at
the Fuel Tank Pressure Sensor harness connector.

Is the voltage below 1.0 volt?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the Fuel Tank Pressure Sensor Signal circuit for a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

12.

FUEL TANK PRESSURE SENSOR SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the Fuel Tank Pressure Sensor Signal cir-
cuit from the PCM C4 harness connector to the Fuel Tank Pressure
Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the Fuel Tank Pressure Sensor Signal circuit for an

open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 472

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
