(P0451) FUEL TANK PRESSURE SENSOR PERFORMANCE (CONTINUED)

13.

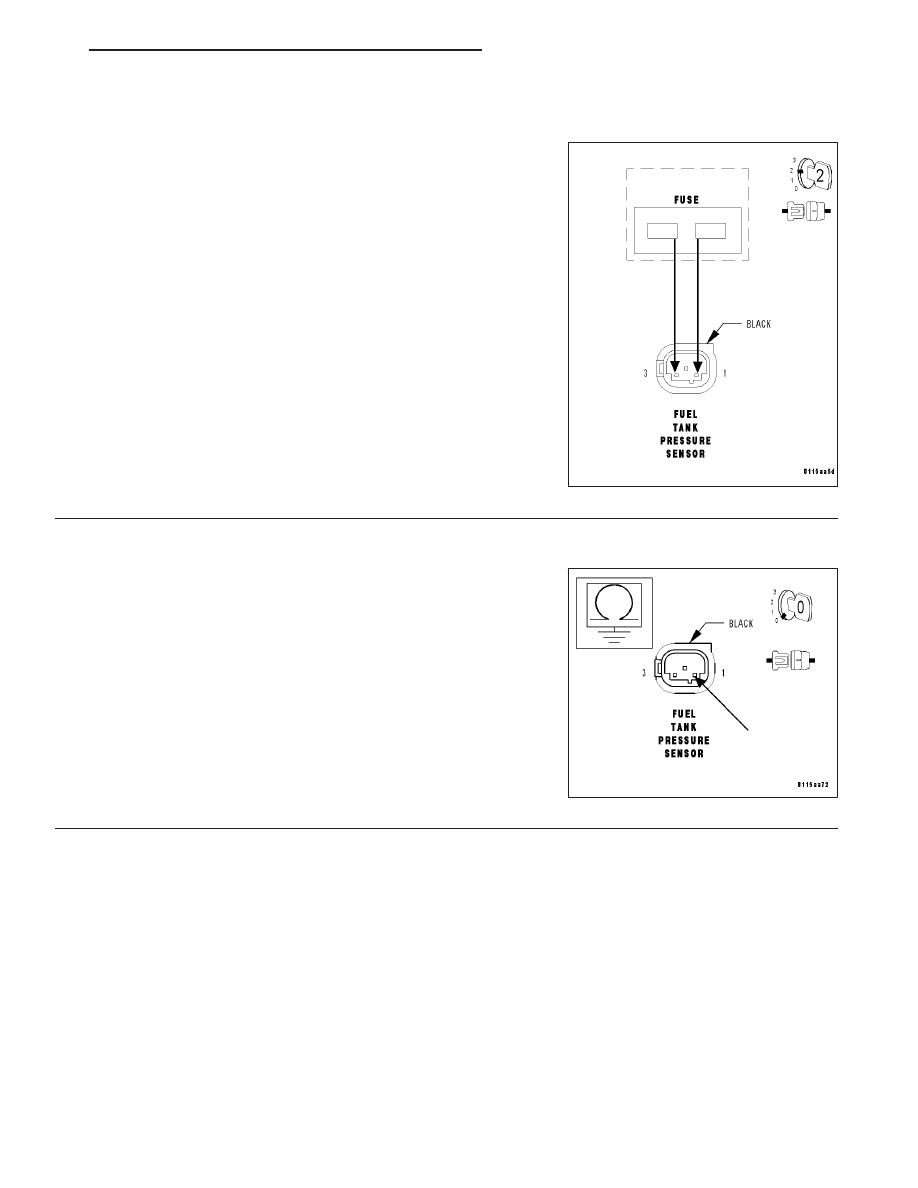

FUEL TANK PRESSURE SENSOR

Turn the ignition off.

Disconnect the Fuel Tank Pressure Sensor harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Connect a fused jumper wire between the Fuel Tank Pressure Sensor
Signal circuit and the Fuel Tank Pressure Sensor 5-Volt Supply circuit.

With the DRB III

T

, read the GAS TANK PRES DIFF.

Note: Remove the fused jumper wire when this step is complete.

Is the Fuel Tank Pressure above +30 hPa (0.435 psi)?

Yes

>> Replace the Fuel Tank Pressure Sensor.(Refer to 14 -

FUEL SYSTEM/FUEL DELIVERY/FUEL LEVEL SENDING
UNIT / SENSOR - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Go To 14

14.

FUEL TANK PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the Fuel Tank Pressure
Sensor Signal circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 15

No

>> Repair the Fuel Tank Pressure Sensor Signal circuit for a

short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 473

(P0451) FUEL TANK PRESSURE SENSOR PERFORMANCE (CONTINUED)

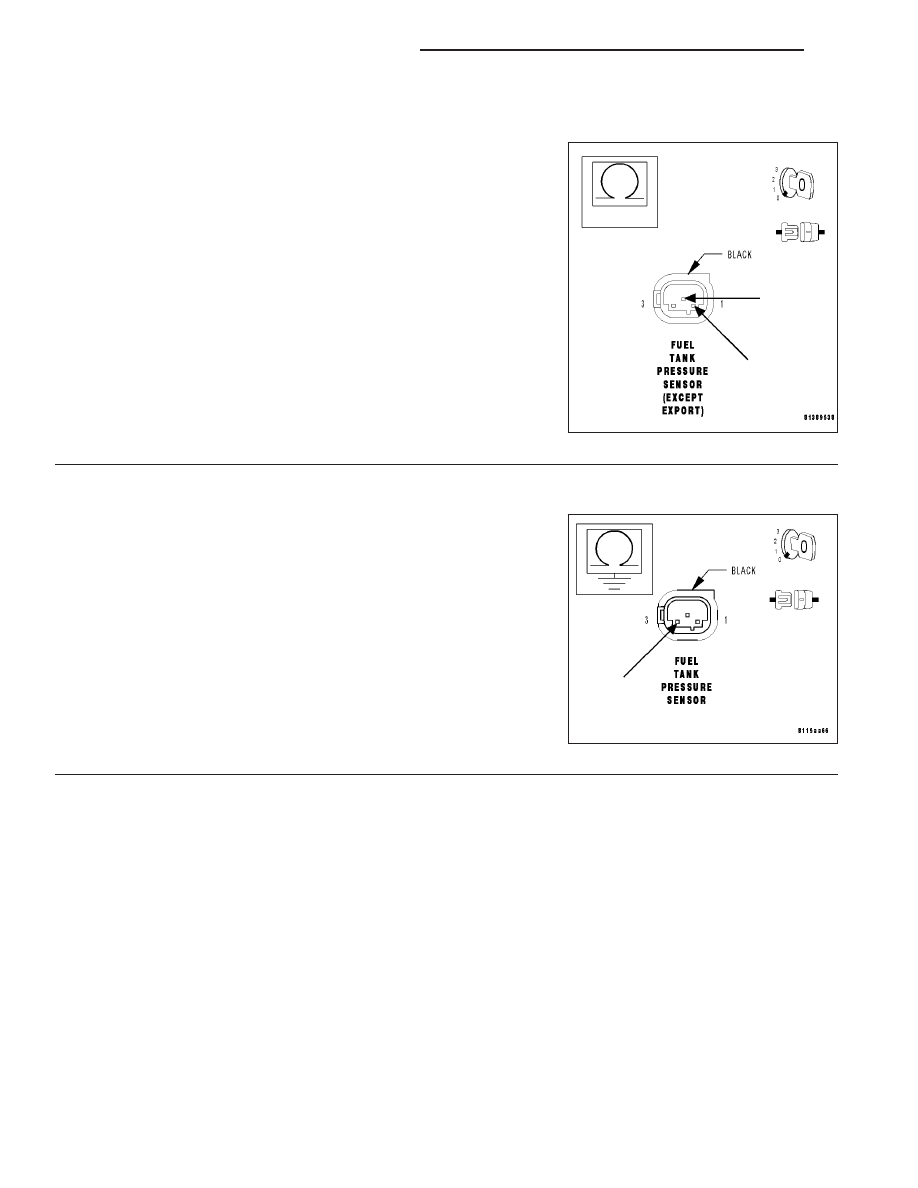

15.

FUEL TANK PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance between the Sensor Ground circuit and the
Fuel Tank Pressure Sensor Signal circuit at the Fuel Tank Pressure
Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Go To 16

No

>> Repair the Fuel Tank Pressure Sensor Signal circuit for a

short to the Sensor Ground circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

16.

5-VOLT SUPPLY CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the 5-Volt Supply circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 17

No

>> Repair the 5-Volt Supply circuit for a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 474

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0451) FUEL TANK PRESSURE SENSOR PERFORMANCE (CONTINUED)

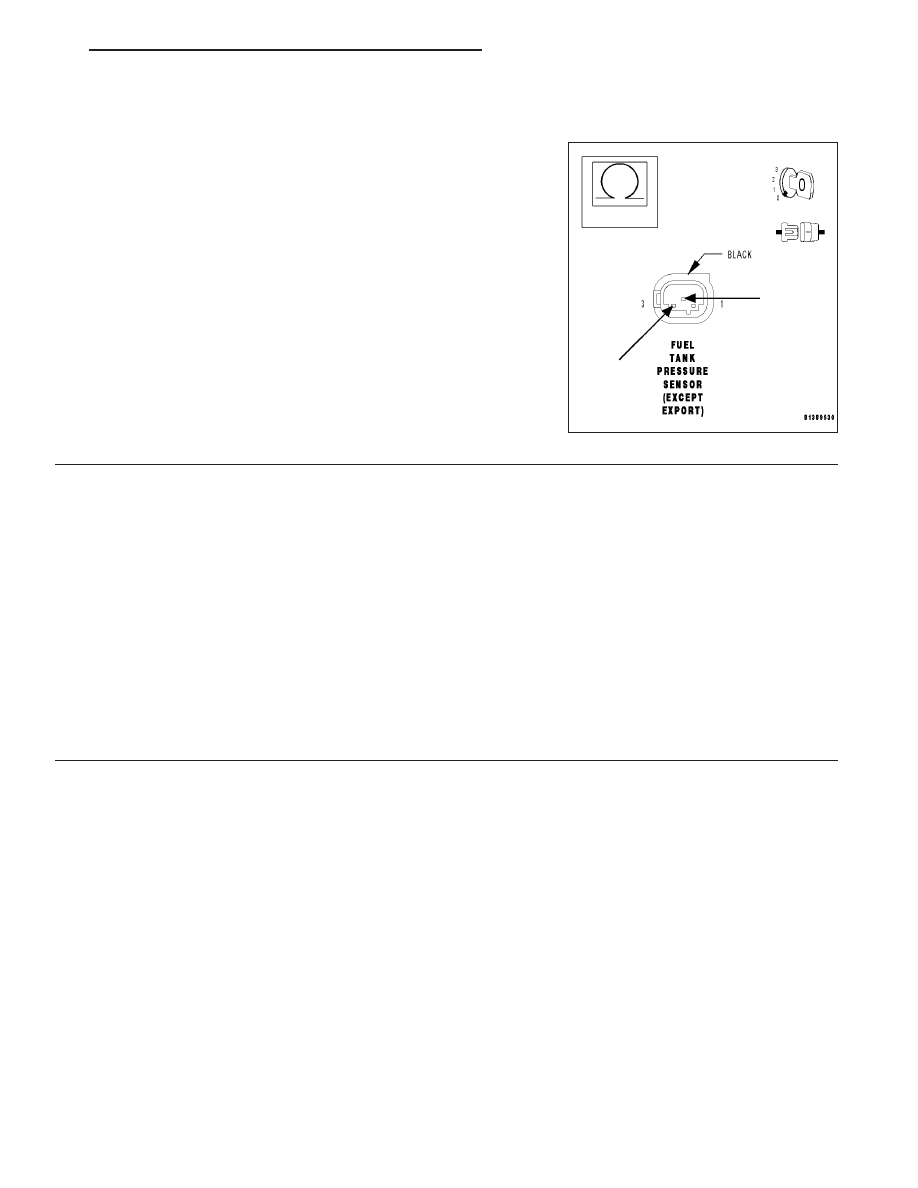

17.

5-VOLT SUPPLY CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance between the 5-Volt Supply circuit and the Sen-
sor Ground circuit at Fuel Tank Pressure Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for a short to the Sensor

Ground circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

18.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 475

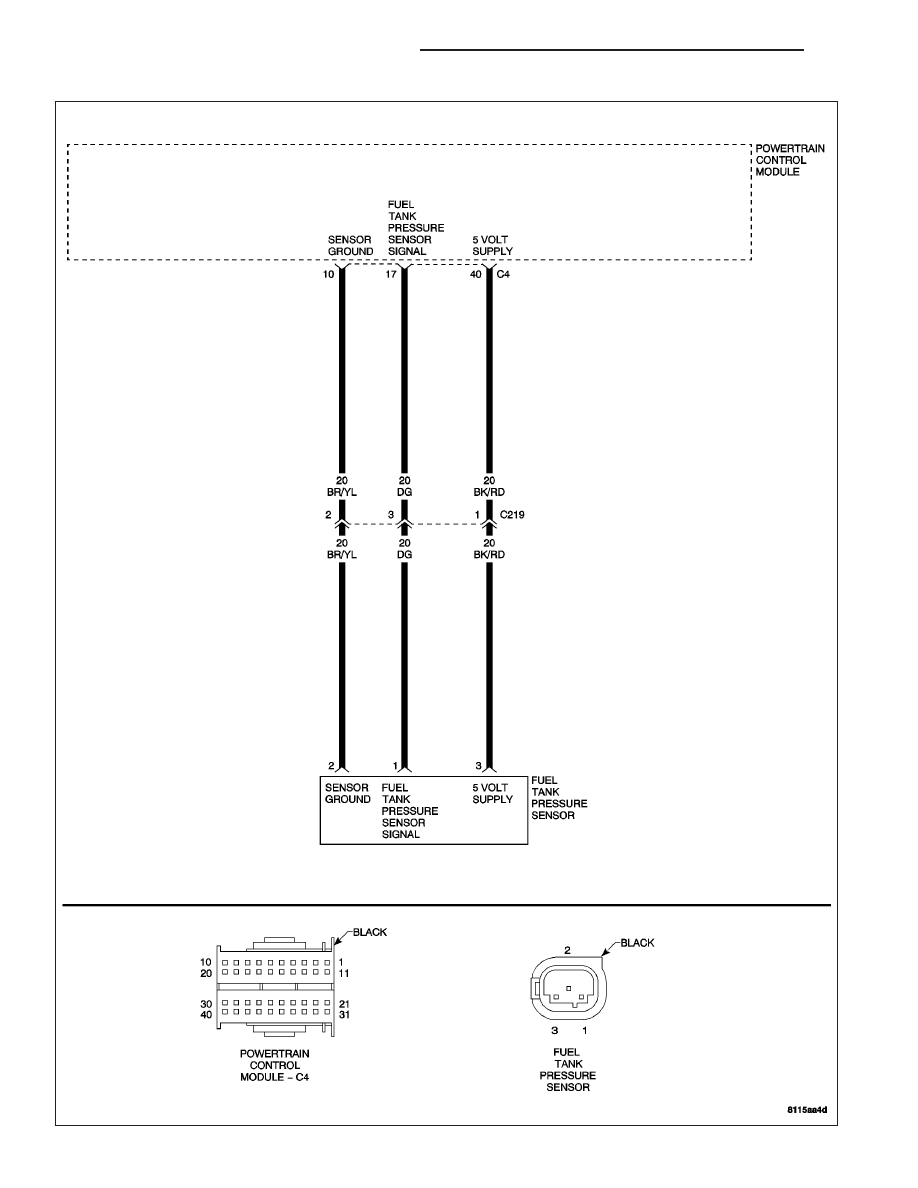

(P0452) FUEL TANK PRESSURE SENSOR CIRCUIT LOW

9 - 476

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
