(P0446) CHARCOAL CANISTER SHUTOFF VALVE

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 457

(P0446) CHARCOAL CANISTER SHUTOFF VALVE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: The ignition on or engine running. Battery voltage greater than 10 volts.

•

Set Condition: An improper voltage level has been detected on the Charcoal Canister Shutoff Valve Control
circuit.

POSSIBLE CAUSES

FUSED ENGINE CONTROL RELAY OUTPUT CIRCUIT OPEN

CHARCOAL CANISTER SHUTOFF VALVE CONTROL CIRCUIT SHORT TO GROUND

CHARCOAL CANISTER SHUTOFF VALVE CONTROL CIRCUIT OPEN

CHARCOAL CANISTER SHUTOFF VALVE CONTROL CIRCUIT SHORT TO VOLTAGE

CHARCOAL CANISTER SHUTOFF VALVE

POWERTRAIN CONTROL MODULE

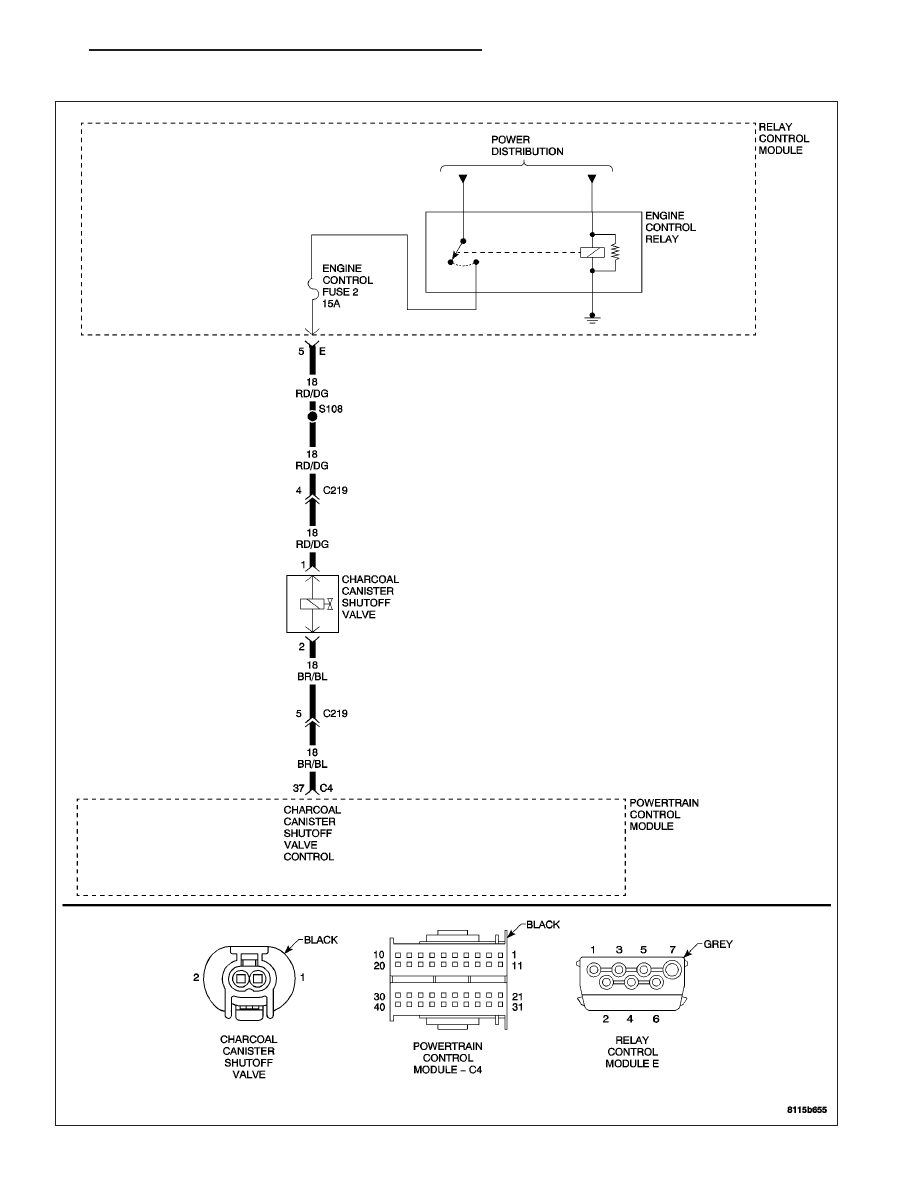

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Always perform diagnostics with a fully charged battery.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for applicable TSBs related to the problem.
Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Perform this procedure prior to symptom diagnosis.

Continue

Go To 2

9 - 458

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0446) CHARCOAL CANISTER SHUTOFF VALVE (CONTINUED)

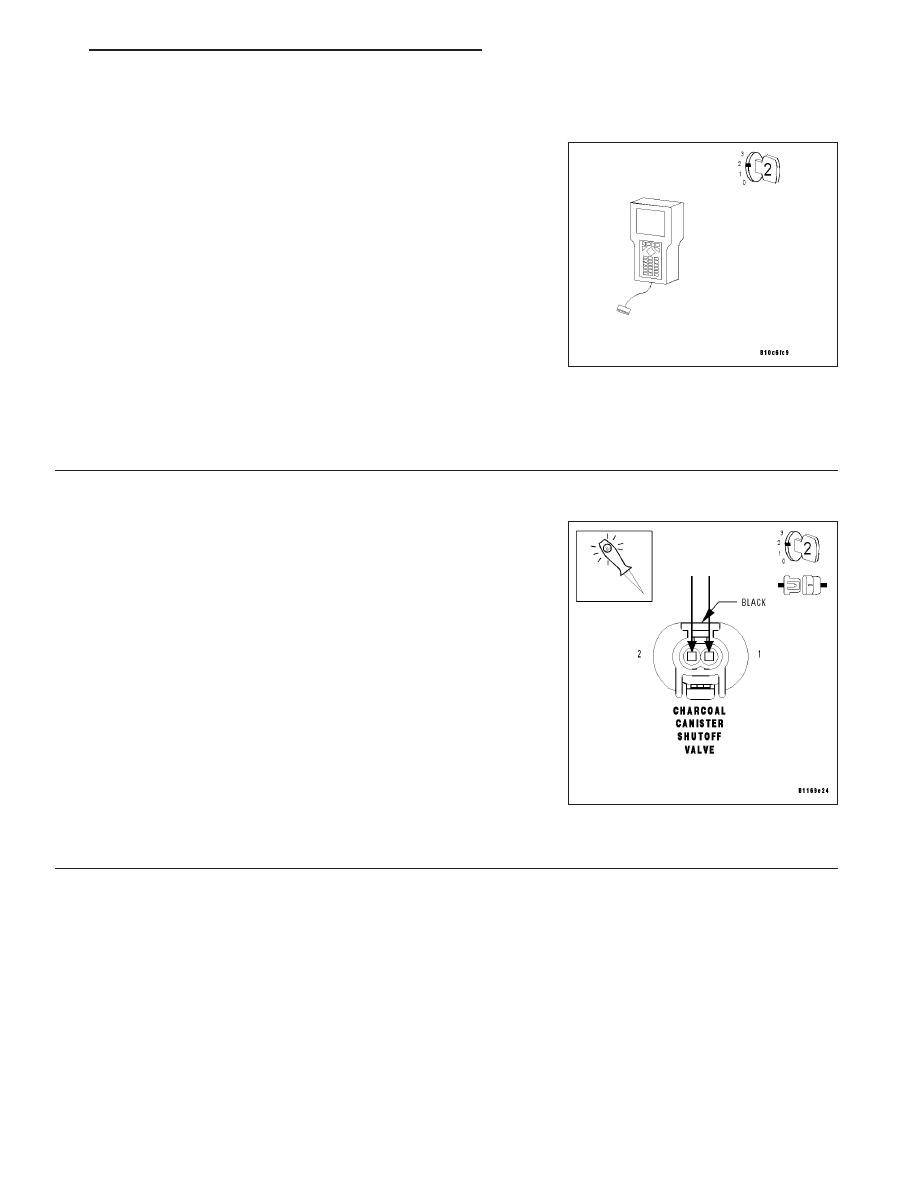

2.

CHECK FOR CURRENT DTC

Note: If the PCM detects and stores a DTC, the PCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for a DTC.
Turn the ignition on.

With the DRB III

T

, erase PCM DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read PCM DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 8

3.

CHARCOAL CANISTER SHUTOFF VALVE

Note: Check the Engine Control Fuse 2 in the Relay Control Mod-
ule. If it is open, multiple DTCs will be set in the PCM. Determine
the cause of the open fuse before continuing using the wiring
diagrams/schematics as a guide.
Turn the ignition off.

Disconnect the Charcoal Canister Shutoff Valve harness connector.

Note: Check connectors — Clean/repair as necessary.
Using a 12-volt test light, jumper across the Charcoal Canister Shutoff
Valve harness connector.

Turn the ignition on.

Does the test light illuminate?

Yes

>> Replace the Charcoal Canister Shutoff Valve. (Refer to 25

- EMISSIONS CONTROL/EVAPORATIVE EMISSIONS/
NATURAL VAC LEAK DETECTION ASSY - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Go To 4

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 459

(P0446) CHARCOAL CANISTER SHUTOFF VALVE (CONTINUED)

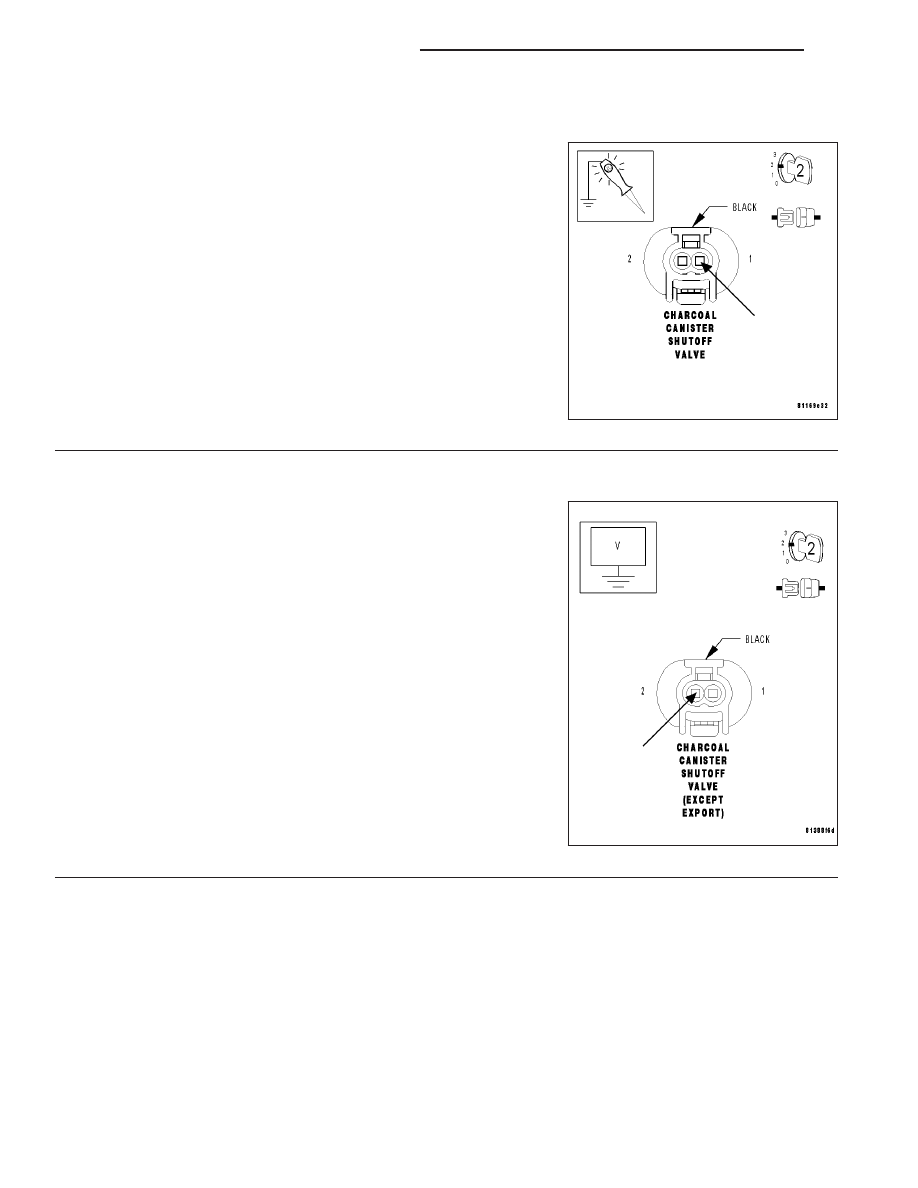

4.

FUSED ENGINE CONTROL RELAY OUTPUT CIRCUIT OPEN

With the ignition on.

Connect a 12-volt test light between ground and the Fused Engine
Control Relay Output circuit at the Charcoal Canister Shutoff Valve
harness connector.

Does the test light illuminate brightly?

Yes

>> Go To 5

No

>> Repair the Fused Engine Control Relay Output circuit for

an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

5.

CHARCOAL CANISTER SHUTOFF VALVE CONTROL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Charcoal Canister Shutoff Valve Control
circuit at the Charcoal Canister Shutoff Valve harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 6

No

>> Repair the Charcoal Canister Shutoff Valve Control circuit

for a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.
