(P0222) APPS SIGNAL 2 CIRCUIT LOW (CONTINUED)

5.

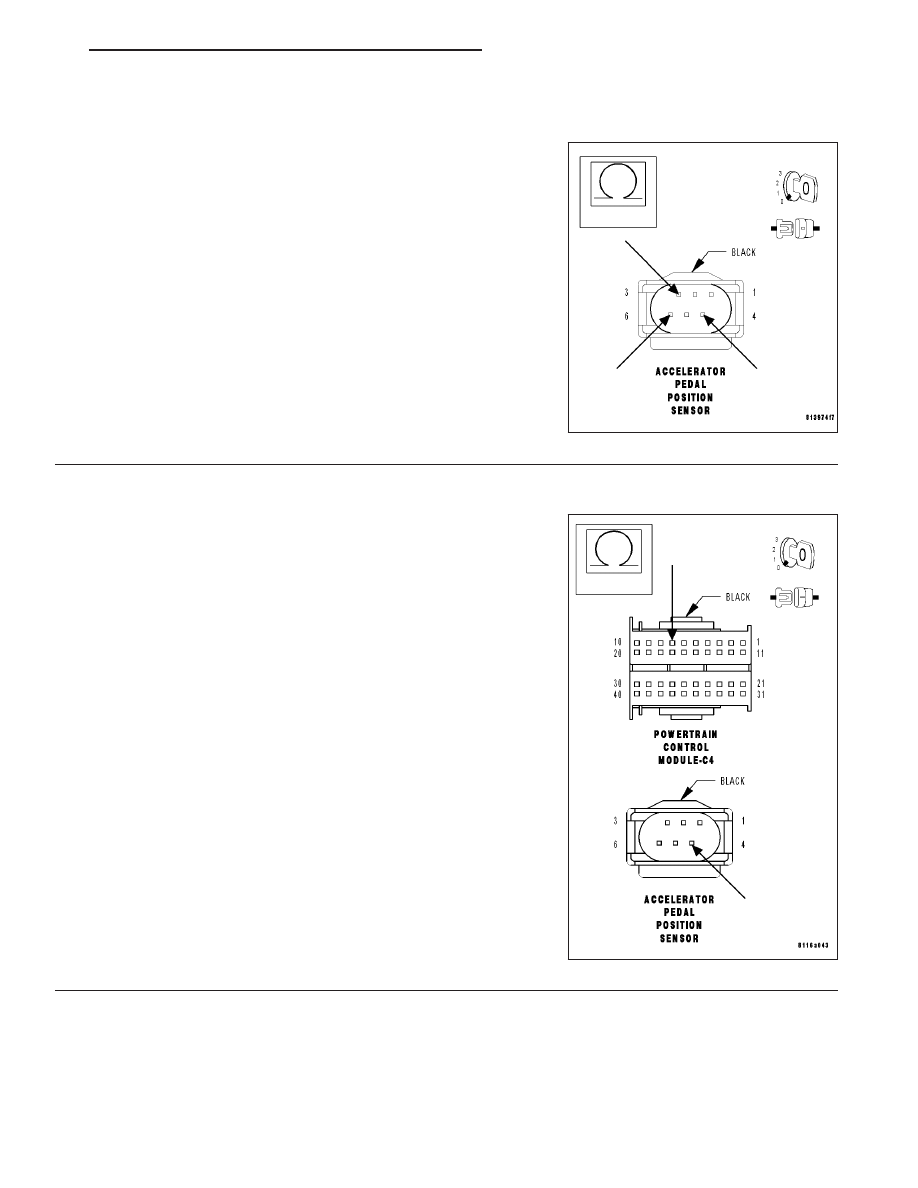

APP SENSOR SIGNAL 2 CIRCUIT SHORT TO SENSOR GROUND CIRCUIT(S)

With the ignition off.

Measure the resistance between the Sensor Ground circuits and the
APP Sensor Signal 2 circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 6

No

>> Repair the APP Sensor Signal 2 circuit for a short to the

Sensor Ground circuit(s).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

6.

APP SENSOR SIGNAL 2 CIRCUIT OPEN

With the ignition off.

Measure the resistance of the APP Sensor Signal 2 circuit from the
APP Sensor harness connector to the PCM C4 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the APP Sensor Signal 2 circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 321

(P0222) APPS SIGNAL 2 CIRCUIT LOW (CONTINUED)

7.

PCM

Note: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

If there are no possible causes remaining, view repair.

Repair

Replace and program the Powertrain Control Module. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES/POWERTRAIN CONTROL MODULE - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

8.

CHECK THE APP SENSOR SWEEP

With the ignition on.

With the DRB III

T

, monitor the APP 2 voltage.

Slowly open the throttle from the idle position to the wide open throttle
position.

Does voltage start at approximately 0.2 volt and go above 2.3
volts with a smooth transition?

Yes

>> Go To 9

No

>> Replace the Accelerator Pedal Position Sensor. (Refer to

14 - FUEL SYSTEM/FUEL INJECTION/ACCELERATOR
PEDAL - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 322

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0223) APPS SIGNAL 2 CIRCUIT HIGH

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 323

(P0223) APPS SIGNAL 2 CIRCUIT HIGH (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on and no other Accelerator Pedal Position (APP) Sensor 2 DTCs present.

•

Set Condition: When APP Sensor Signal 2 voltage is too high. Engine will only idle if the brake pedal is
pressed or has failed. Acceleration rate and engine output are limited.

POSSIBLE CAUSES

ACCELERATOR PEDAL POSITION SENSOR SIGNAL 2 CIRCUIT SHORT TO VOLTAGE

ACCELERATOR PEDAL POSITION SENSOR SIGNAL 2 SHORT TO APP SENSOR 5-VOLT SUPPLY CIRCUIT

SENSOR GROUND CIRCUIT OPEN

ACCELERATOR PEDAL POSITION SENSOR

POWERTRAIN CONTROL MODULE

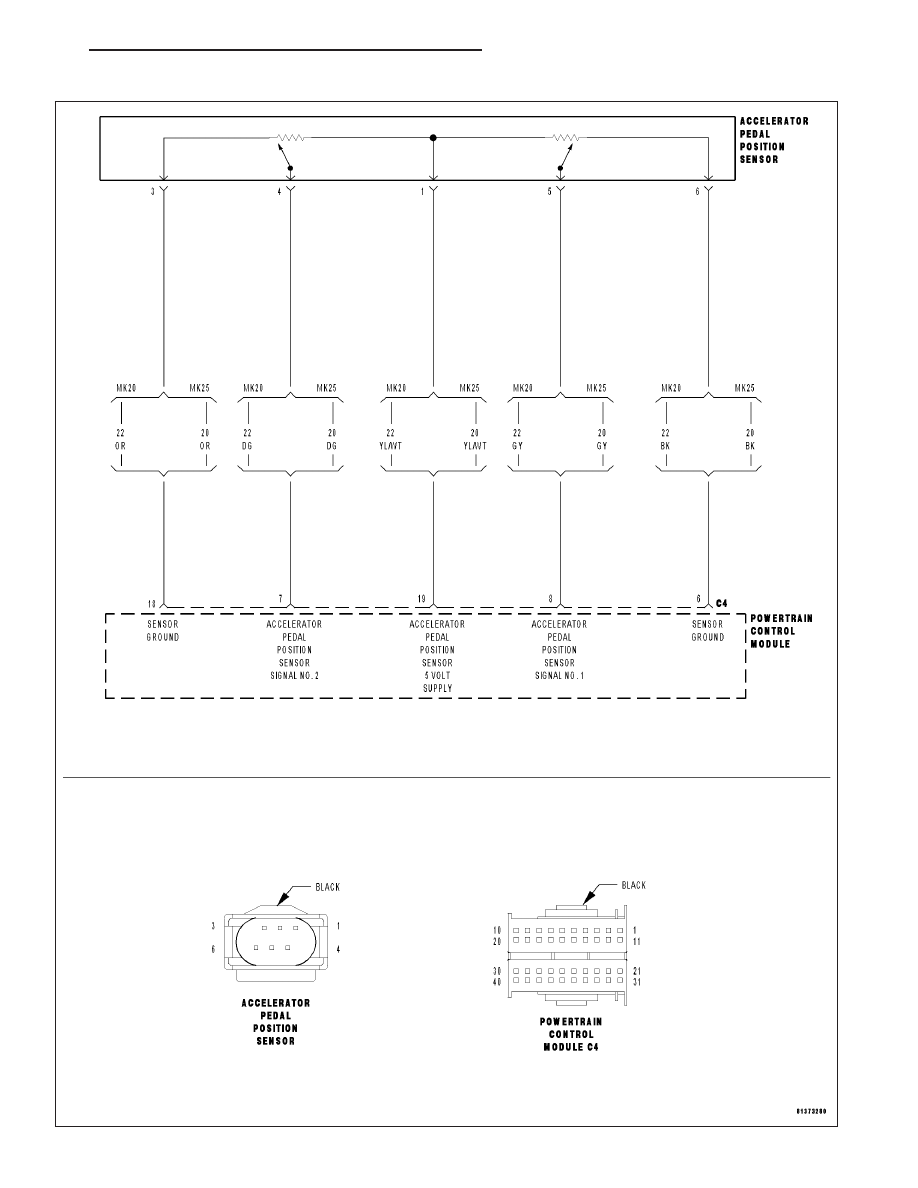

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

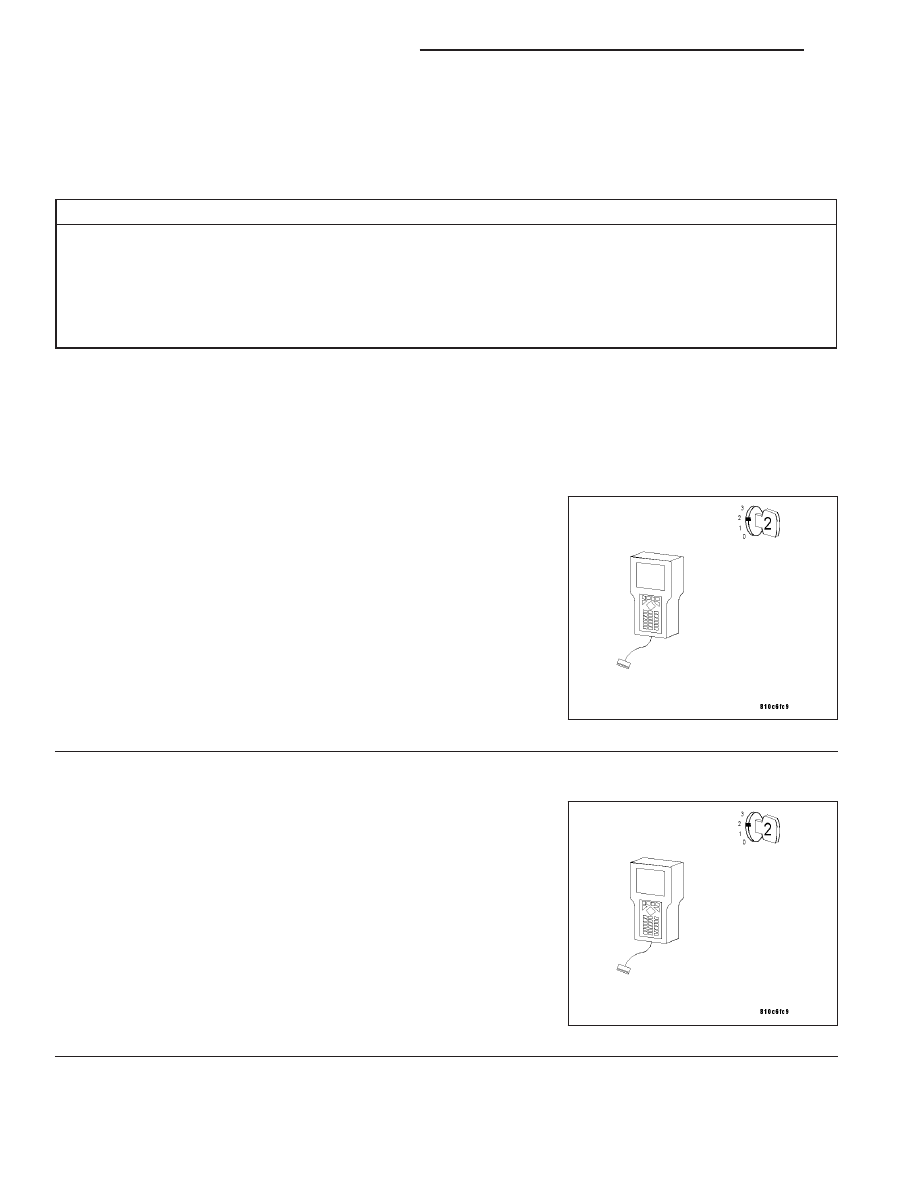

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Always perform diagnostics with a fully charged battery.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for applicable TSBs related to the problem.
Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Perform this procedure prior to symptom diagnosis.

Continue

Go To 2

2.

CHECK THE APP SENSOR SIGNAL 2 VOLTAGE WITH THE DRB III

T

Turn the ignition on.

With the DRB III

T

, read the APP 2 voltage.

Is the voltage above 3.5 volts?

Yes

>> Go To 3

No

>> Go To 10

9 - 324

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
