(P0221) APPS SENSOR 1 AND 2 VOLTAGE CORRELATION (CONTINUED)

6.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 309

(P0221) IDLE SPEED PERFORMANCE

9 - 310

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0221) IDLE SPEED PERFORMANCE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the engine running.

•

Set Condition: Low limit: The Powertrain Control Module (PCM) required engine RPM must be reached within
25 seconds. The fault is set if the engine RPM is less than the PCM required RPM by 100 RPM or more after
25 seconds. High limit: The PCM required engine RPM must be reached within 25 seconds. The fault is set if
the engine RPM is greater than the PCM required RPM by 200 RPM or more after 25 seconds.

POSSIBLE CAUSES

AIR INTAKE SYSTEM

VACUUM LEAKS

THROTTLE BODY OPERATION

POWERTRAIN CONTROL MODULE

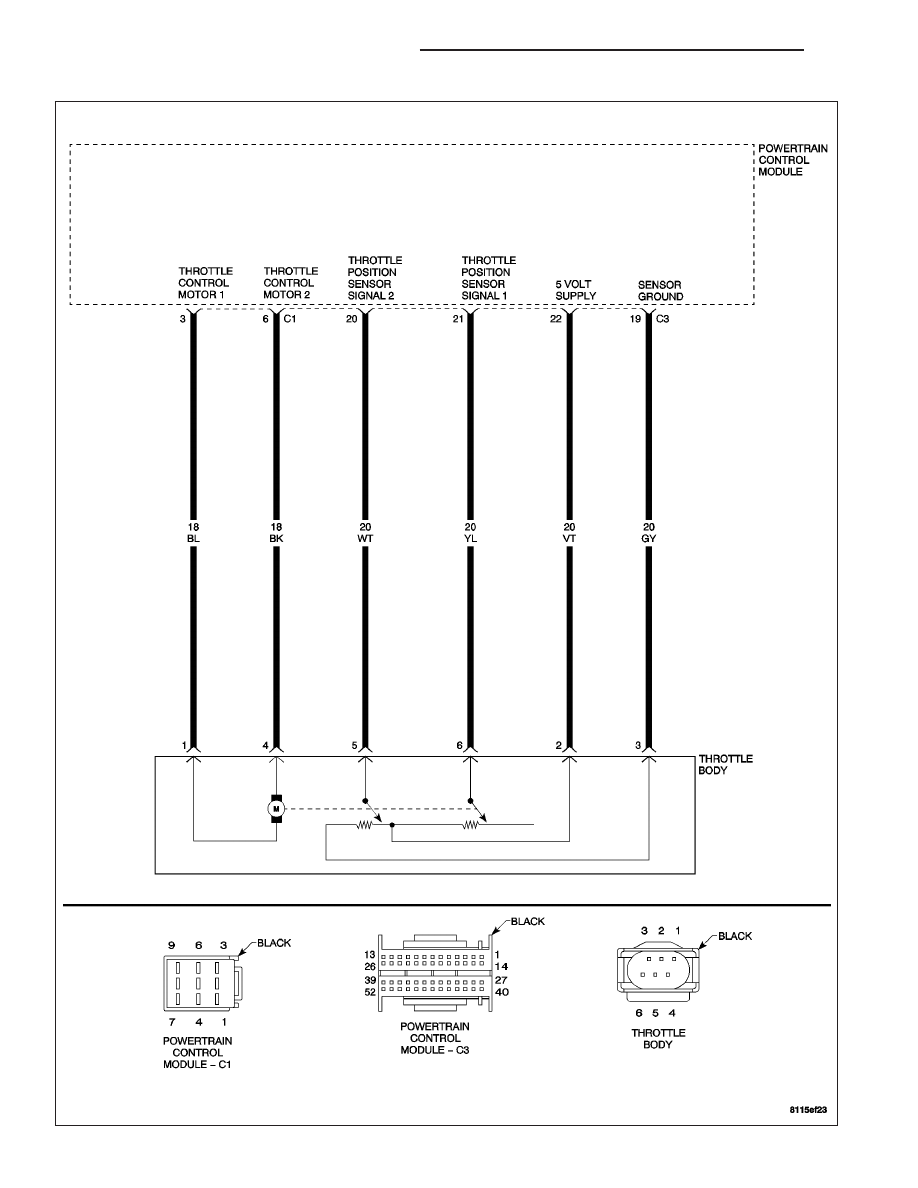

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Always perform diagnostics with a fully charged battery.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for applicable TSBs related to the problem.
Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Perform this procedure prior to symptom diagnosis.

Continue

Go To 2

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 311

(P0221) IDLE SPEED PERFORMANCE (CONTINUED)

2.

CHECK FOR CURRENT DTC

Note: Diagnose and repair any Throttle Body or Accelerator Pedal
Position Sensor (APPS) DTC before diagnosing this DTC.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.

Note: If the PCM detects and stores a DTC, the PCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for a DTC.
Turn the ignition on.

With the DRB III

T

, erase PCM DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to set.
With the DRB III

T

, read PCM DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 7

3.

AIR INTAKE SYSTEM

Turn the ignition off.

Inspect the Air Intake System for the following problems.

Restrictions: Dirty Air Cleaner, Foreign material trapped in the air intake tube, etc.

Leaks: Air Intake tube connection, Air Cleaner housing, etc.

Remove the Air Cleaner Housing (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUSING -
REMOVAL) and MAF Sensor (Refer to 14 - FUEL SYSTEM/FUEL INJECTION/MANIFOLD AIR FLOW (MAF) SEN-
SOR - REMOVAL) from the Throttle Body.

Check for any signs of a foreign material causing the Throttle to remain open.

Were any problems found?

Yes

>> Repair or replace as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Go To 4

4.

VACUUM LEAKS

Start the engine.

Inspect the vehicle for external vacuum leaks.

Inspect the engine for internal leaks.

Were any vacuum leaks found?

Yes

>> Repair the vacuum leak as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Go To 5

9 - 312

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
