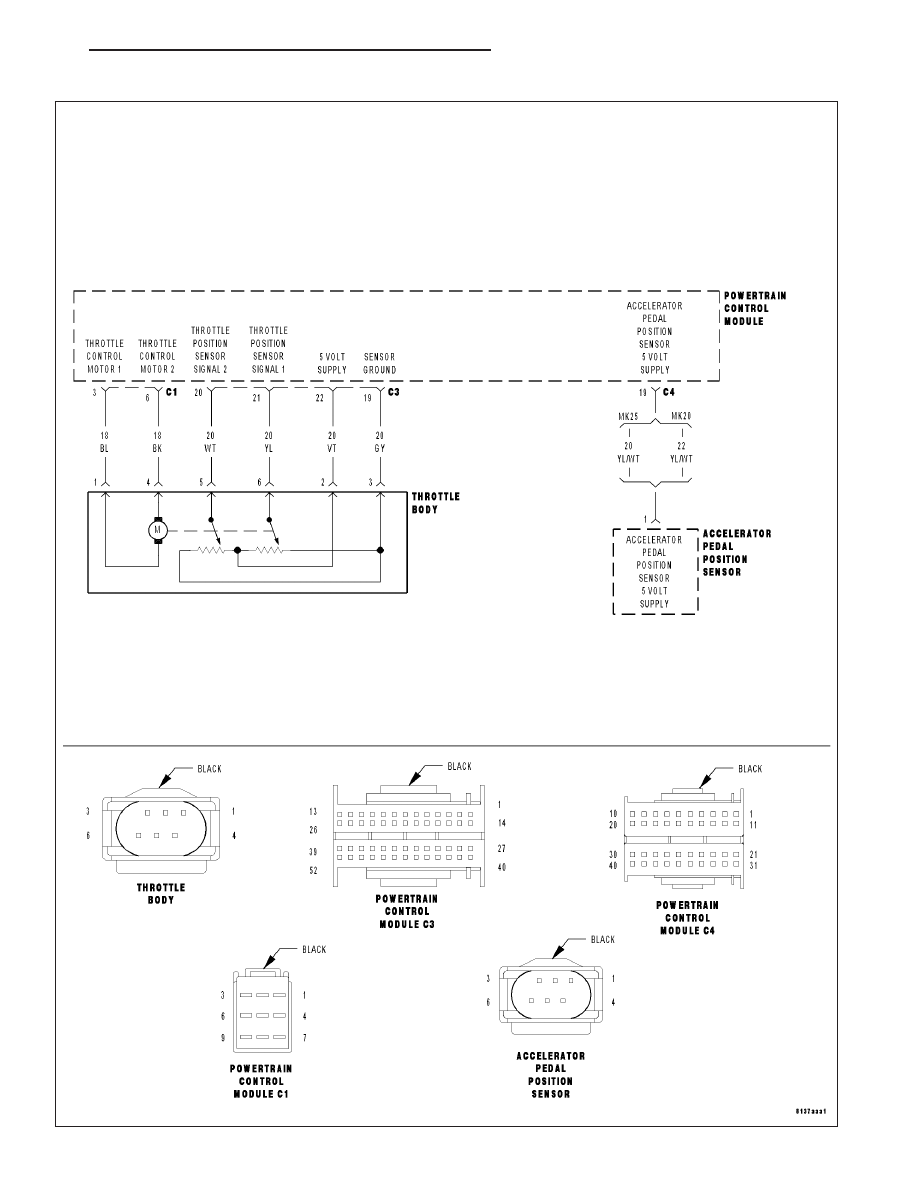

(P0120) THROTTLE POSITION SENSOR 1/2 CORRELATION

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 89

(P0120) THROTTLE POSITION SENSOR 1/2 CORRELATION (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on with no MAP Sensor DTCs set.

•

Set Condition: TP Sensor signals in the Throttle Body do not correlate to the MAP Sensor signal.

POSSIBLE CAUSES

TP SENSOR SIGNAL CIRCUIT(S) SHORT TO VOLTAGE

TP SENSOR SIGNAL CIRCUIT(S) SHORT TO GROUND

TP SENSOR SIGNAL CIRCUIT(S) SHORT TO ANOTHER CIRCUIT

TP SIGNAL CIRCUIT(S) OPEN

5-VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

5-VOLT SUPPLY CIRCUIT SHORTED TO GROUND

5-VOLT SUPPLY CIRCUIT OPEN

APP SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

APP SENSOR 5-VOLT SUPPLY CIRCUIT SHORT TO GROUND

SENSOR GROUND CIRCUIT OPEN

THROTTLE CONTROL MOTOR CIRCUIT(S) SHORT TO VOLTAGE

THROTTLE CONTROL MOTOR CIRCUIT(S) SHORT TO GROUND

THROTTLE CONTROL MOTOR CIRCUIT(S) OPEN

THROTTLE BODY

POWERTRAIN CONTROL MODULE

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P0120)

ELECTRONIC THROTTLE CONTROL MOTOR PERFOR-
MANCE.

No

>> Go To 2

9 - 90

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0120) THROTTLE POSITION SENSOR 1/2 CORRELATION (CONTINUED)

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 91

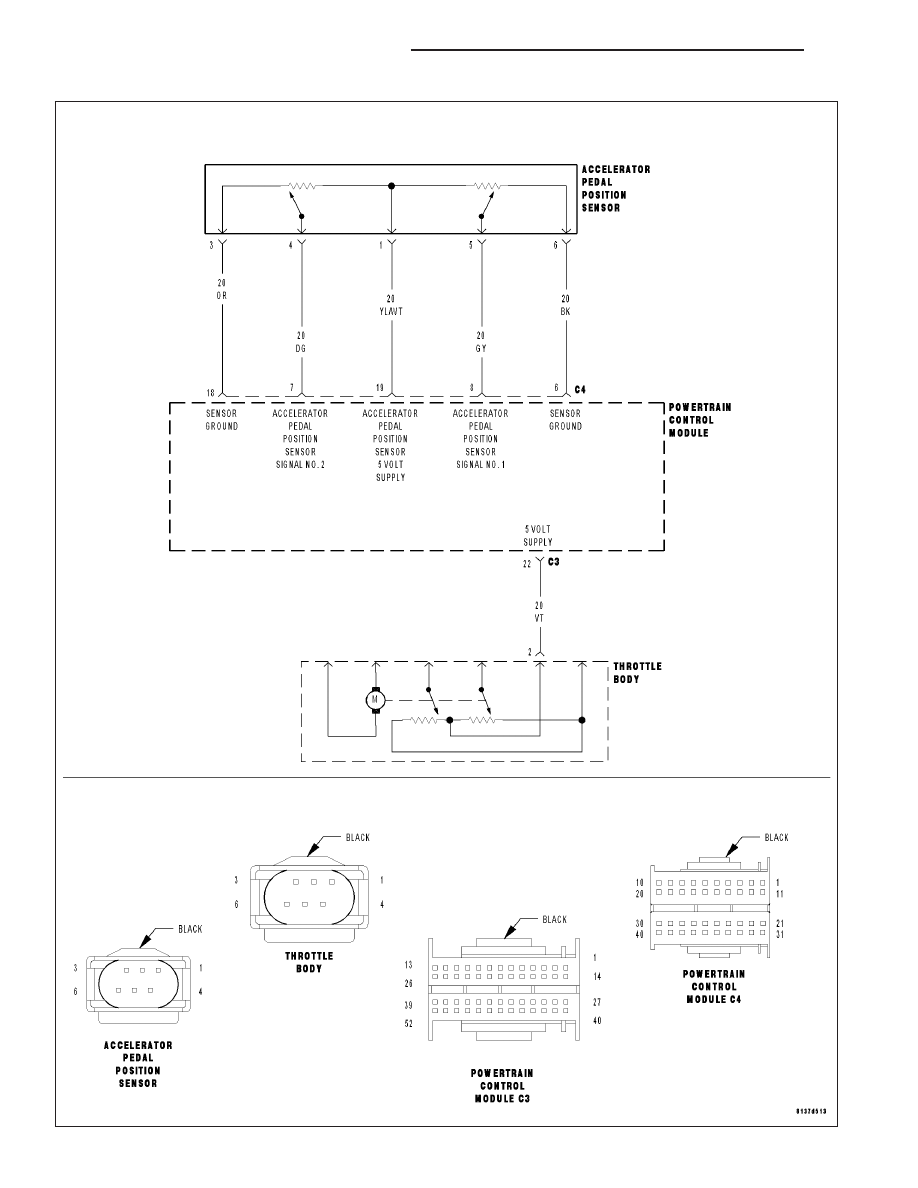

(P0121) APPS 5-VOLT SUPPLY CIRCUIT

9 - 92

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
