(P0120) ELECTRONIC THROTTLE CONTROL MOTOR PERFORMANCE (CONTINUED)

10.

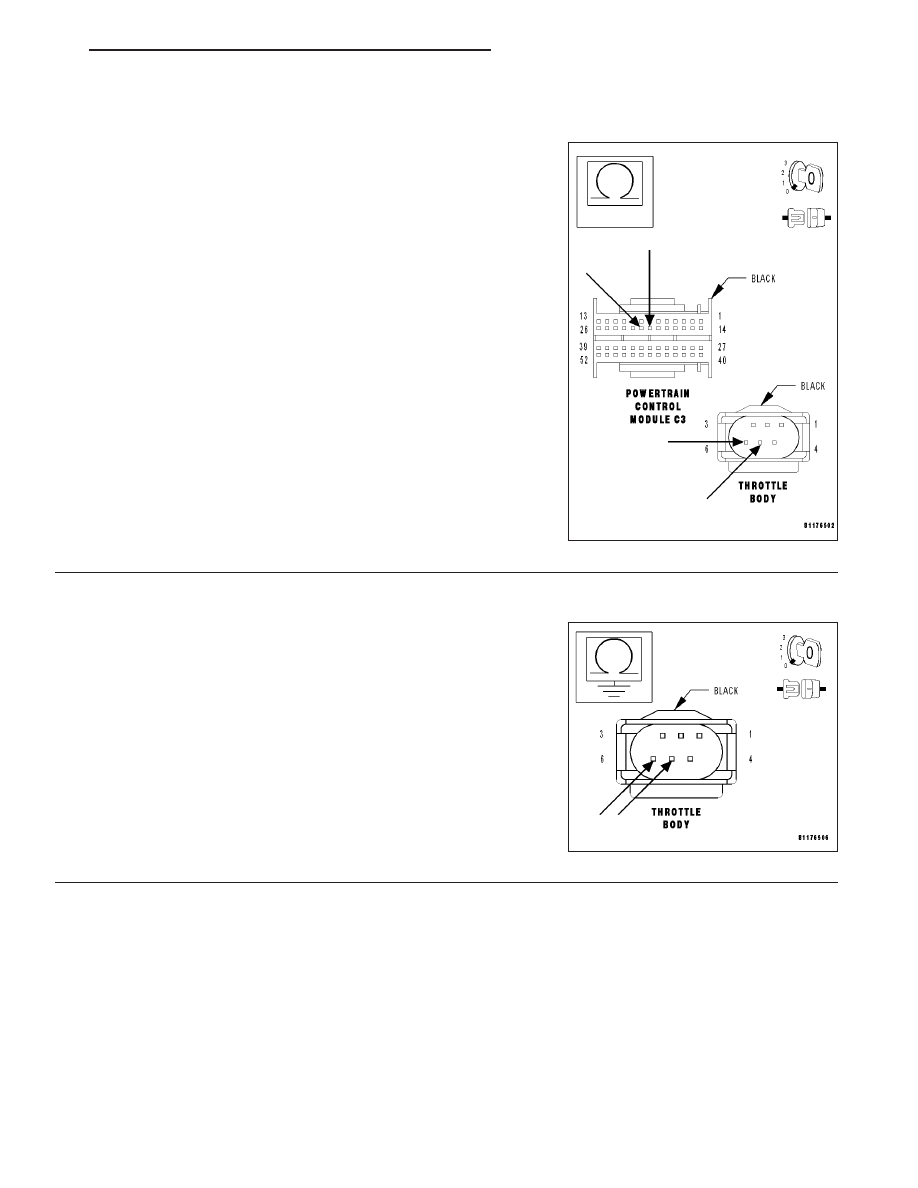

CHECK THE 5-VOLT SUPPLY CIRCUIT VOLTAGE

With the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the Throttle Body
harness connector.

Is the voltage between 4.7 and 5.2 volts?

Yes

>> Go To 11

No

>> If the voltage is above 5.2 volts, Go To 16

If the voltage is below 4.7 volts, Go To 18

11.

CHECK THE SENSOR GROUND CIRCUIT

Turn the ignition off.

Measure the resistance between ground and the Sensor Ground cir-
cuit at the Throttle Body harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 12

No

>> Go To 23

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 81

(P0120) ELECTRONIC THROTTLE CONTROL MOTOR PERFORMANCE (CONTINUED)

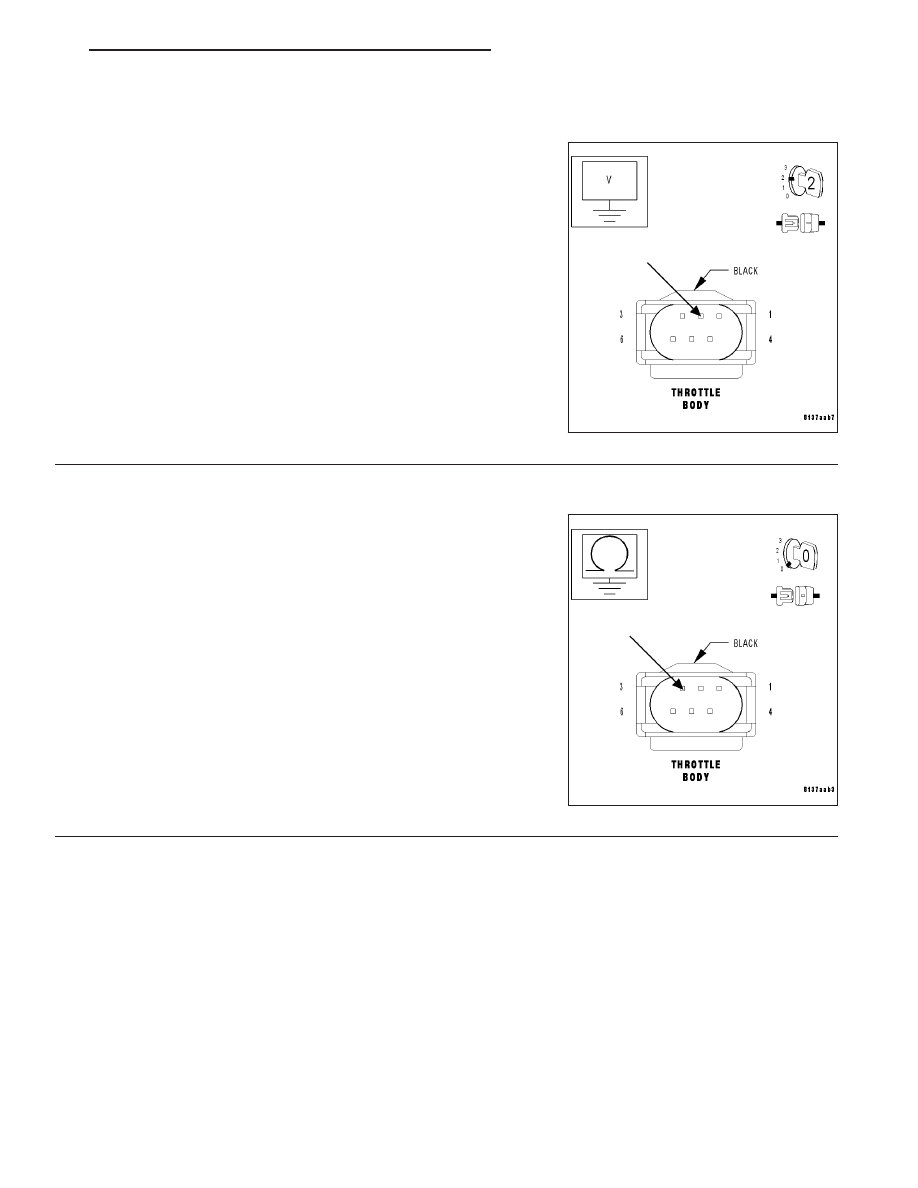

12.

TP SENSOR SIGNAL CIRCUIT(S) SHORT TO VOLTAGE

With the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage on the TP Sensor Signal 1 and the TP Sensor
Signal 2 circuits at the Throttle Body harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 13

No

>> Repair the TP Sensor Signal circuit(s) for a short to volt-

age.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

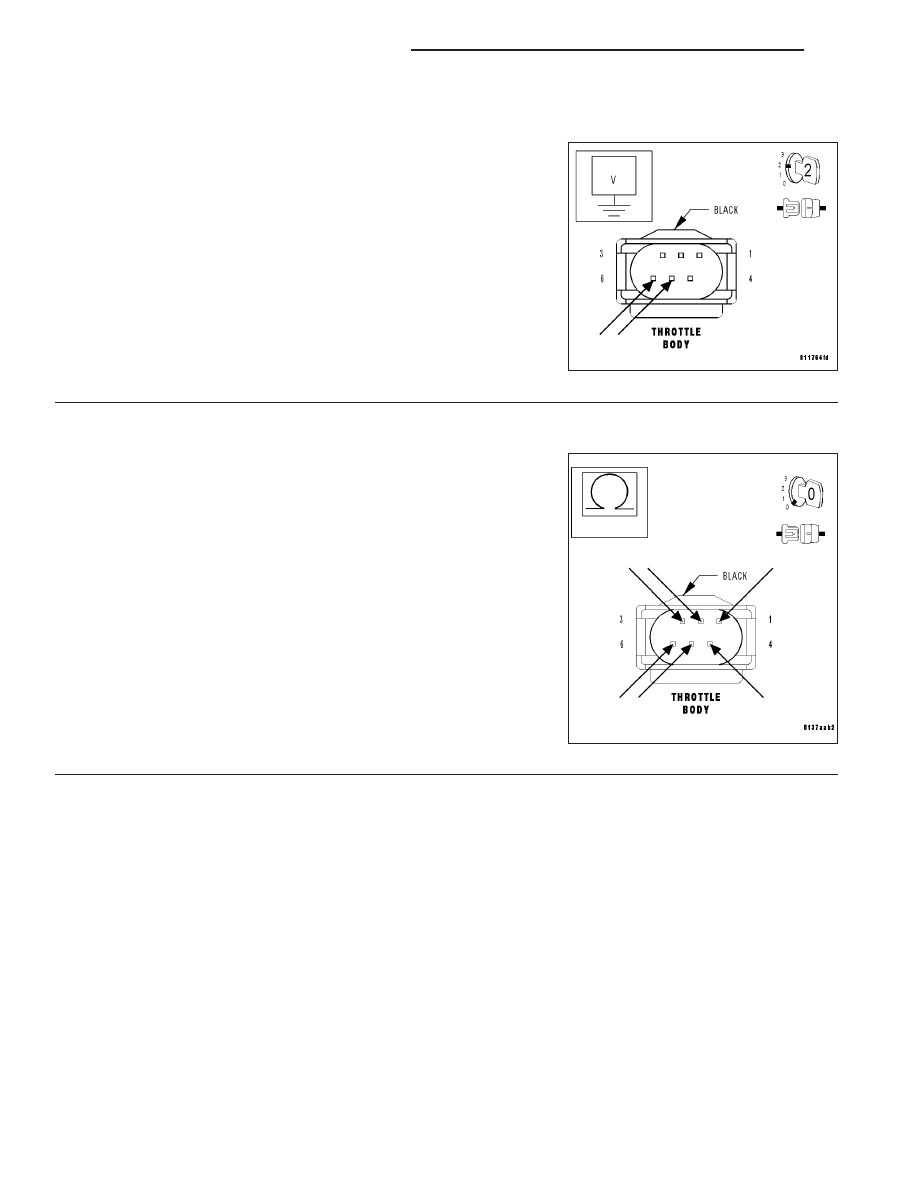

13.

CHECK THE TP SENSOR SIGNAL CIRCUITS FOR A SHORT TO OTHER CIRCUITS

Turn the ignition off.

Measure the resistance between the TP Sensor Signal 1 circuit and all
other circuits in the Throttle Body harness connector.

Measure the resistance between the TP Sensor Signal 2 circuit and all
other circuits in the Throttle Body harness connector.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 14

No

>> Repair the circuits that measured below 100 kohms for a

short together.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 82

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0120) ELECTRONIC THROTTLE CONTROL MOTOR PERFORMANCE (CONTINUED)

14.

TP SENSOR SIGNAL CIRCUIT(S) OPEN

With the ignition off.

Measure the resistance of the TP Sensor Signal 1 circuit from the
Throttle Body harness connector to the PCM C3 harness connector.

Measure the resistance of the TP Sensor Signal 2 circuit from the
Throttle Body harness connector to the PCM C3 harness connector.

Is the resistance below 5.0 ohms for both measurements?

Yes

>> Go To 15

No

>> Repair the TP Sensor Signal circuit(s) for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

15.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE TP SENSOR SIGNAL CIRCUITS

With the ignition off.

Measure the resistance between ground and the TP Sensor Signal 1
circuit at the Throttle Body harness connector.

Measure the resistance between ground and the TP Sensor Signal 2
circuit at the Throttle Body harness connector.

Is the resistance above 100 kohms for both measurements?

Yes

>> Go To 24

No

>> Repair the TP Sensor Signal circuit(s) for a short to

ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 83

(P0120) ELECTRONIC THROTTLE CONTROL MOTOR PERFORMANCE (CONTINUED)

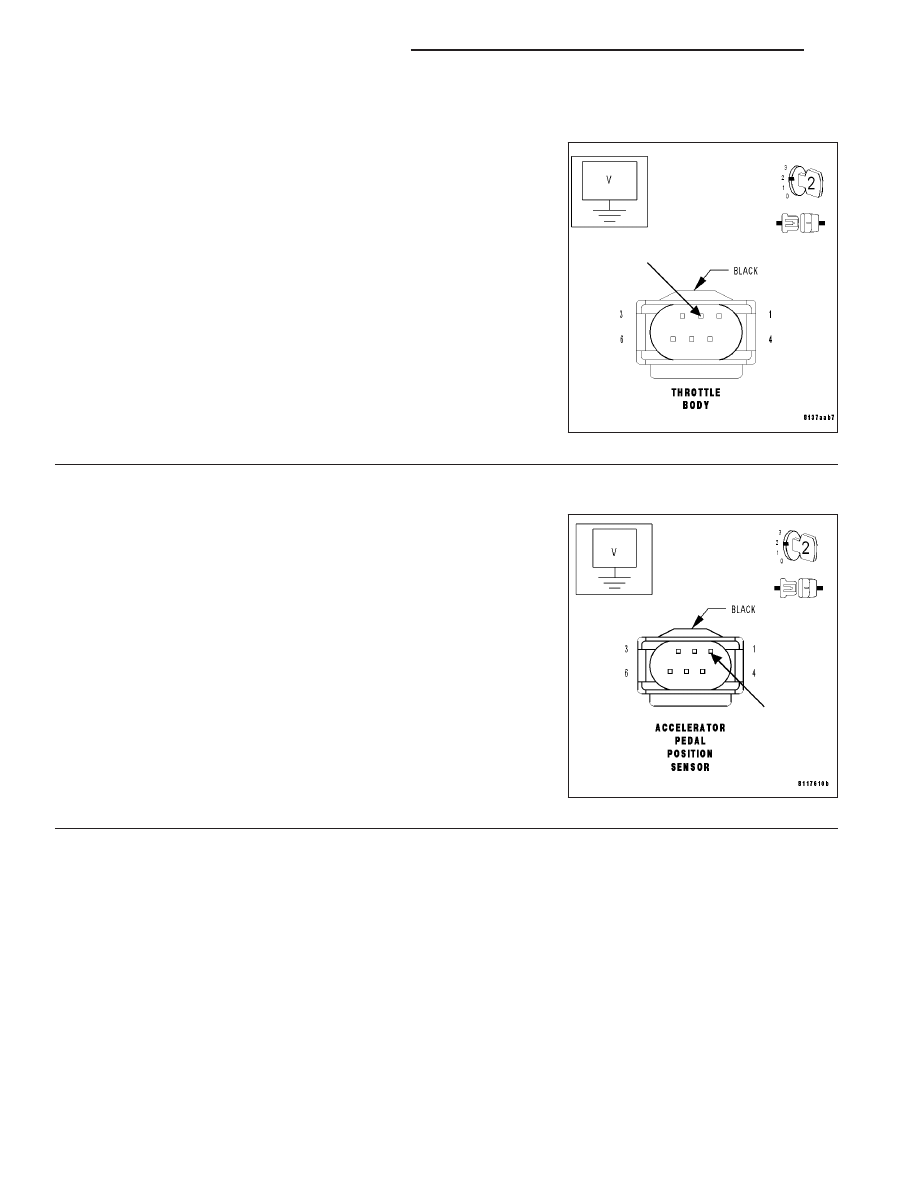

16.

CHECK THE 5–VOLT SUPPLY CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the Throttle Body
harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 17

No

>> Repair the 5-Volt Supply circuit for a short to voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

17.

CHECK THE APP SENSOR 5-VOLT SUPPLY CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the APP Sensor 5-Volt Supply circuit at the
PCM C4 harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 24

No

>> Repair the APP Sensor 5-Volt Supply circuit for a short to

voltage.

Perform POWERTRAIN VERIFICATION TEST - VER 2.
