Chrysler Crossfire. Manual - part 453

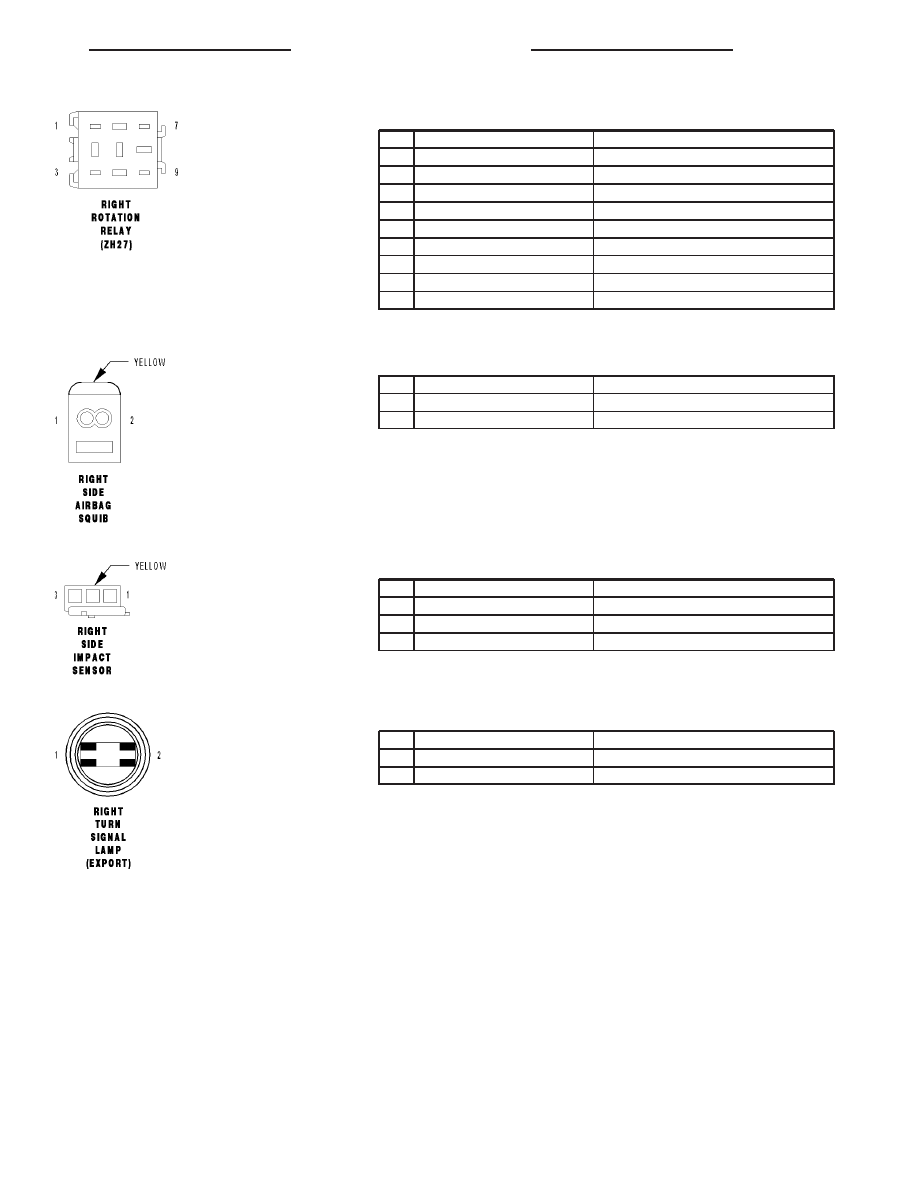

RIGHT ROTATION RELAY (ZH27) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

RD

FUSED B(+)

3

-

-

4

BK

ROTATION RELAY GROUND

5

BK

GROUND

6

BR

RIGHT ROTATION RELAY CONTROL

7

-

-

8

RD

RIGHT ROTATION RELAY OUTPUT

9

-

-

RIGHT SIDE AIRBAG SQUIB - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BL/GY

RIGHT SIDE SQUIB LINE 2

2

20BL/RD

RIGHT SIDE SQUIB LINE 1

RIGHT SIDE IMPACT SENSOR - YELLOW 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

3

20WT/YL

RIGHT SIDE IMPACT SENSOR SIGNAL

RIGHT TURN SIGNAL LAMP (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18BK/DG

RIGHT TURN SIGNAL OUTPUT

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

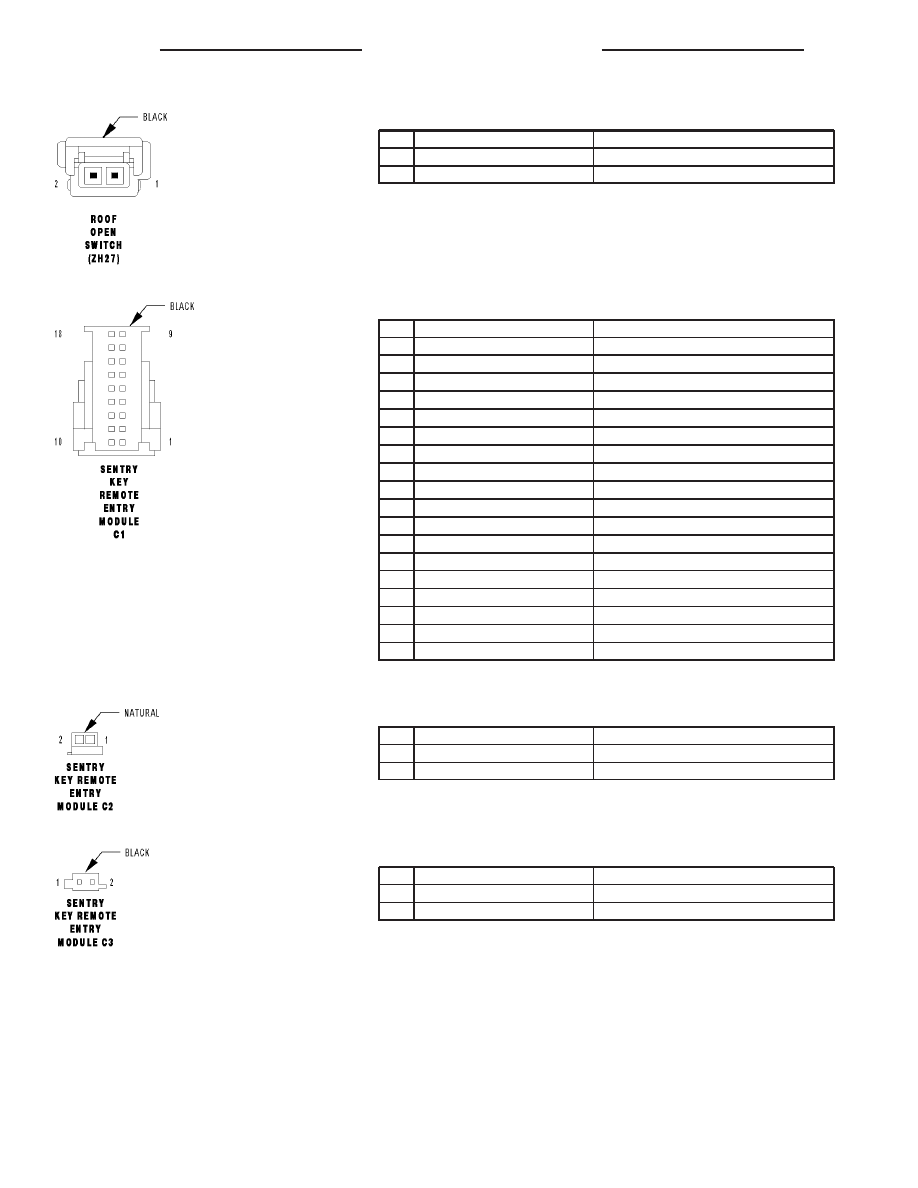

ROOF OPEN SWITCH (ZH27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BK

CARGO DIVIDER SENSE

2

20BK

ROOF/CARGO DIVIDER SENSE

SENTRY KEY REMOTE ENTRY MODULE C1 - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

22GY/BK

DOOR UNLOCK SWITCH SENSE

2

20BK/YL

REMOTE KEYLESS ENTRY RELAY CONTROL

3

22GY/RD

RKE STATUS OUTPUT

4

-

-

5

-

-

6

22WT

RKE ANTENNA

7

SHIELD

SHIELD

8

20BK

DRIVER CYLINDER LOCK SWITCH SENSE (UNLOCK)

9

20BL

DRIVER CYLINDER LOCK SWITCH SENSE (LOCK)

10

22PK/RD/BL

FUSED IGNITION SWITCH OUTPUT

11

22BK/RD

DOOR LOCK SWITCH SENSE

12

-

-

13

-

-

14

-

-

15

-

-

16

22BR

GROUND

17

22BK/WT

SCI TRANSMIT

18

20RD/YL

FUSED B(+)

SENTRY KEY REMOTE ENTRY MODULE C2 - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

22DG

CAN C BUS (-)

2

22WT

CAN C BUS (+)

SENTRY KEY REMOTE ENTRY MODULE C3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

16BK

SENTRY KEY ANTENNA

2

SHIELD

SHIELD

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

ZH

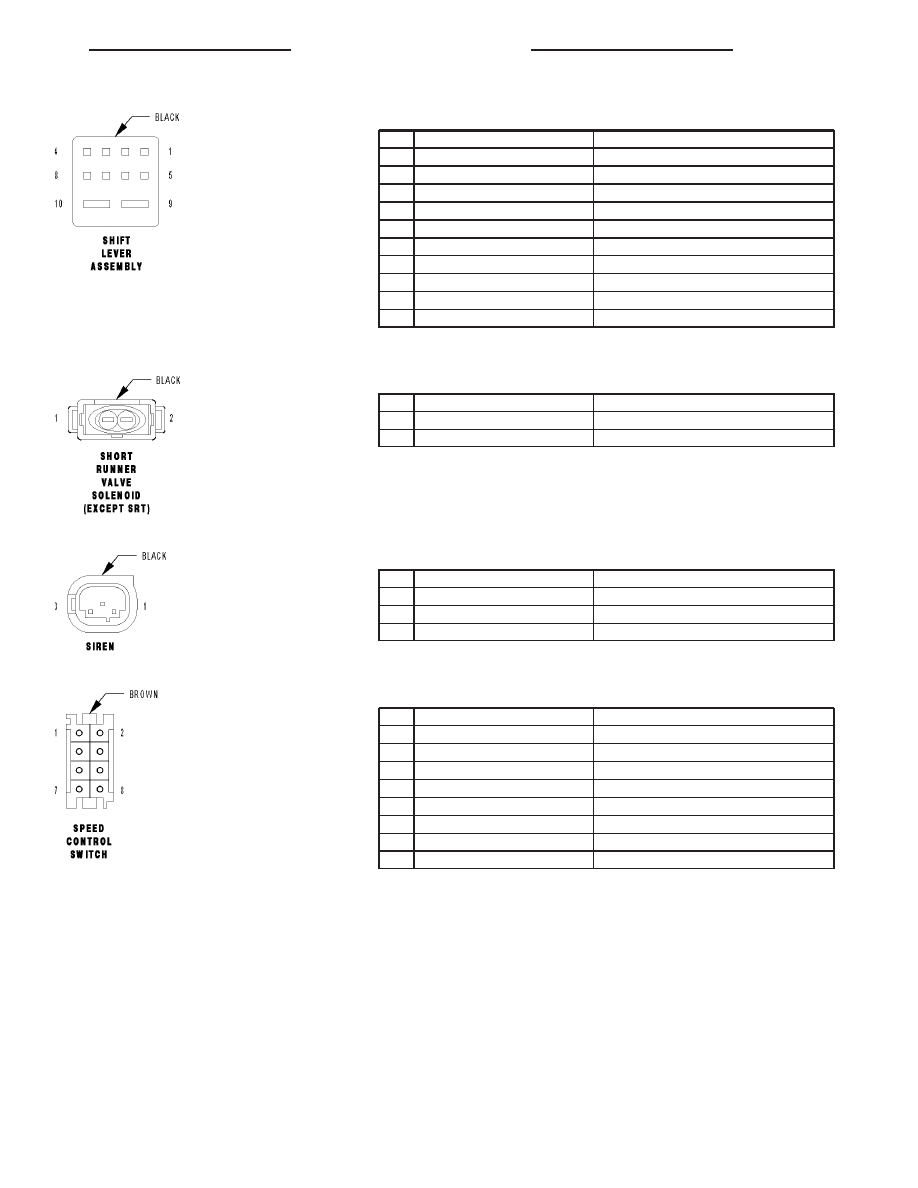

SHIFT LEVER ASSEMBLY - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

20GY/BL

FUSED ILLUMINATION FEED

3

22RD/YL

SCI TRANSMIT

4

20BR

GROUND

5

20RD/BL

BTSI FEED

6

22WT

CAN C BUS (+)

7

22DG

CAN C BUS (-)

8

20RD/DG

TRACTION SYSTEM RELAY OUTPUT

9

20PK/RD

FUSED IGNITION SWITCH OUTPUT

10

20GY/YL

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

SHORT RUNNER VALVE SOLENOID (EXCEPT SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20DG/VT

SHORT RUNNER VALVE SOLENOID CONTROL

2

20RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

SIREN - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20RD/YL

FUSED B(+)

2

20BR

GROUND

3

20YL/RD

SIREN SIGNAL OUTPUT

SPEED CONTROL SWITCH - BROWN 8 WAY

CAV

CIRCUIT

FUNCTION

1

20GY

OFF SIGNAL

2

18BK/RD

FUSED IGNITION SWITCH OUTPUT

3

20YL/DG

DECEL/SET SIGNAL

4

20DG/RD

ACCEL/SET SIGNAL

5

20BL/RD

RESUME SIGNAL

6

20DG/BL

ON SIGNAL

7

-

-

8

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71

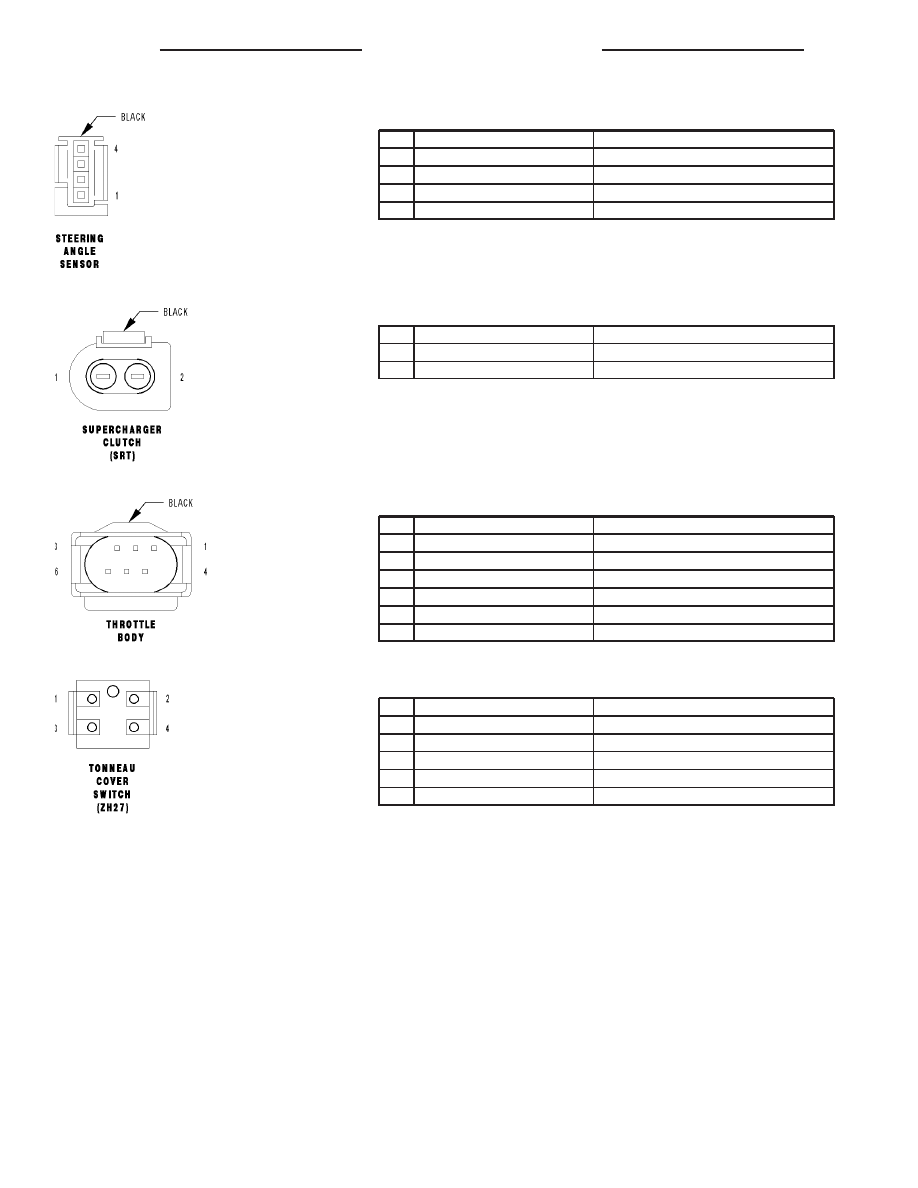

STEERING ANGLE SENSOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BL/YL

STEERING ANGLE SENSOR SIGNAL

2

20PK/RD

FUSED IGNITION SWITCH OUTPUT

3

20BR

GROUND

4

18RD/DG

FUSED B(+)

SUPERCHARGER CLUTCH (SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BK/PK

SUPERCHARGER CLUTCH CONTROL

2

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

THROTTLE BODY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

18BL

THROTTLE CONTROL MOTOR 1

2

20VT

5 VOLT SUPPLY

3

20GY

SENSOR GROUND

4

18BK

THROTTLE CONTROL MOTOR 2

5

20WT

THROTTLE POSITION SENSOR SIGNAL 2

6

20YL

THROTTLE POSITION SENSOR SIGNAL 1

TONNEAU COVER SWITCH (ZH27) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

20BR

GROUND

4

20BR/DG

TONNEAU COVER SWITCH SENSE

4

20BR/DG

TONNEAU COVER SWITCH SENSE

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

ZH
