Chrysler Crossfire. Manual - part 451

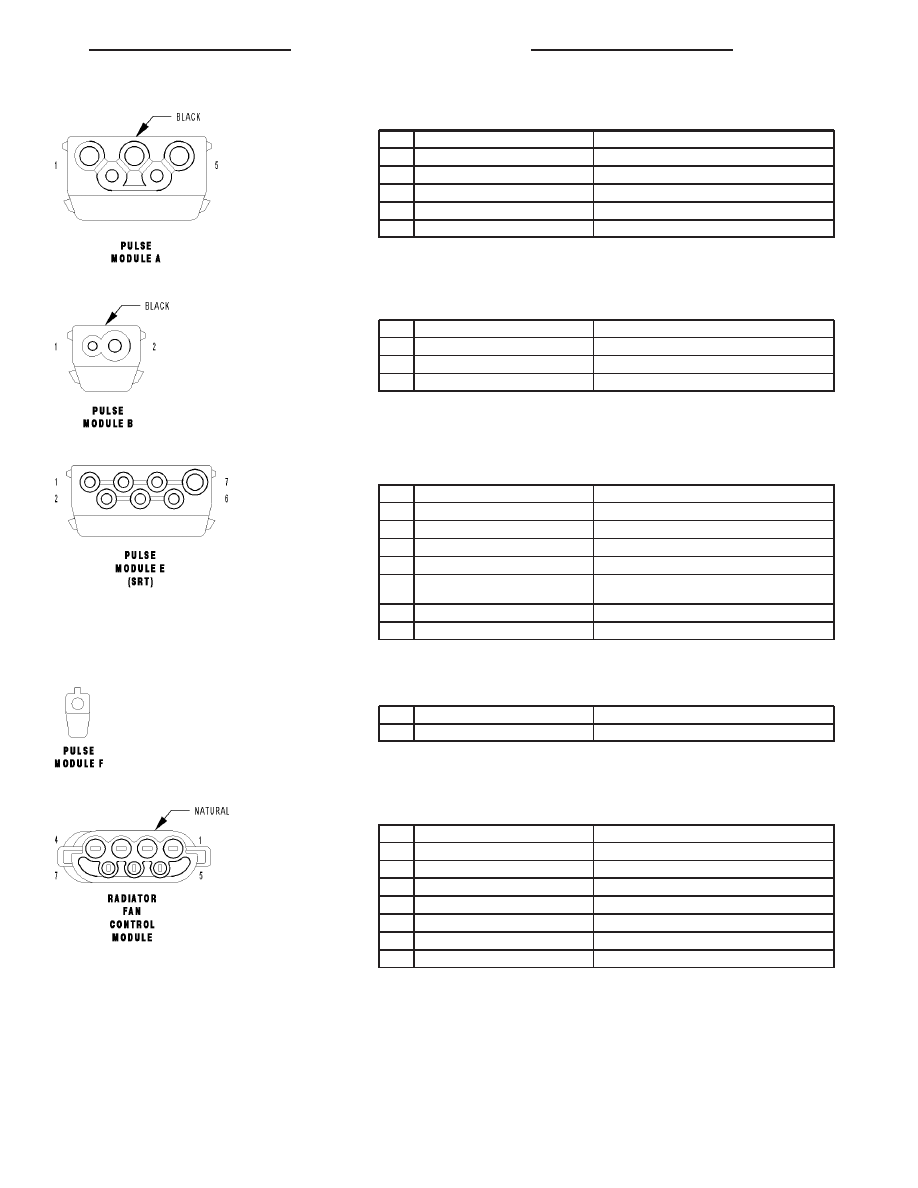

PULSE MODULE A - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

12BK

FUSED B(+)

2

20PK/RD

SENSOR GROUND

3

-

-

4

18BL/DG (MK20 LHD)

HEADLAMP CLEANING SWITCH SENSE

5

12BR

GROUND

PULSE MODULE B - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

16VT (A/T)

FUSED IGNITION SWITCH OUTPUT

1

20VT (M/T)

CLUTCH INTERLOCK SWITCH OUTPUT

2

14PK/RD

FUSED IGNITION SWITCH OUTPUT

PULSE MODULE E (SRT) - 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

18PK/RD

FUSED IGNITION SWITCH OUTPUT

3

-

-

4

-

-

5

18GY/BL

CHARGE AIR COOLER CIRCULATION PUMP CON-
TROL

6

-

-

7

18RD/BL

CHARGE AIR COOLER CIRCULATION PUMP DRIVER

PULSE MODULE F - 1 WAY

CAV

CIRCUIT

FUNCTION

1

14VT/WT

STARTER SOLENOID OUTPUT

RADIATOR FAN CONTROL MODULE - NATURAL 7 WAY

CAV

CIRCUIT

FUNCTION

1

8BR/BK

RADIATOR FAN CONTROL MODULE GROUND

2

8BR

GROUND

3

8BK

FUSED B(+)

4

8BK/DG

RADIATOR FAN CONTROL MODULE OUTPUT

5

20GY

RADIATOR FAN CONTROL

6

20PK/RD

FUSED IGNITION SWITCH OUTPUT

7

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

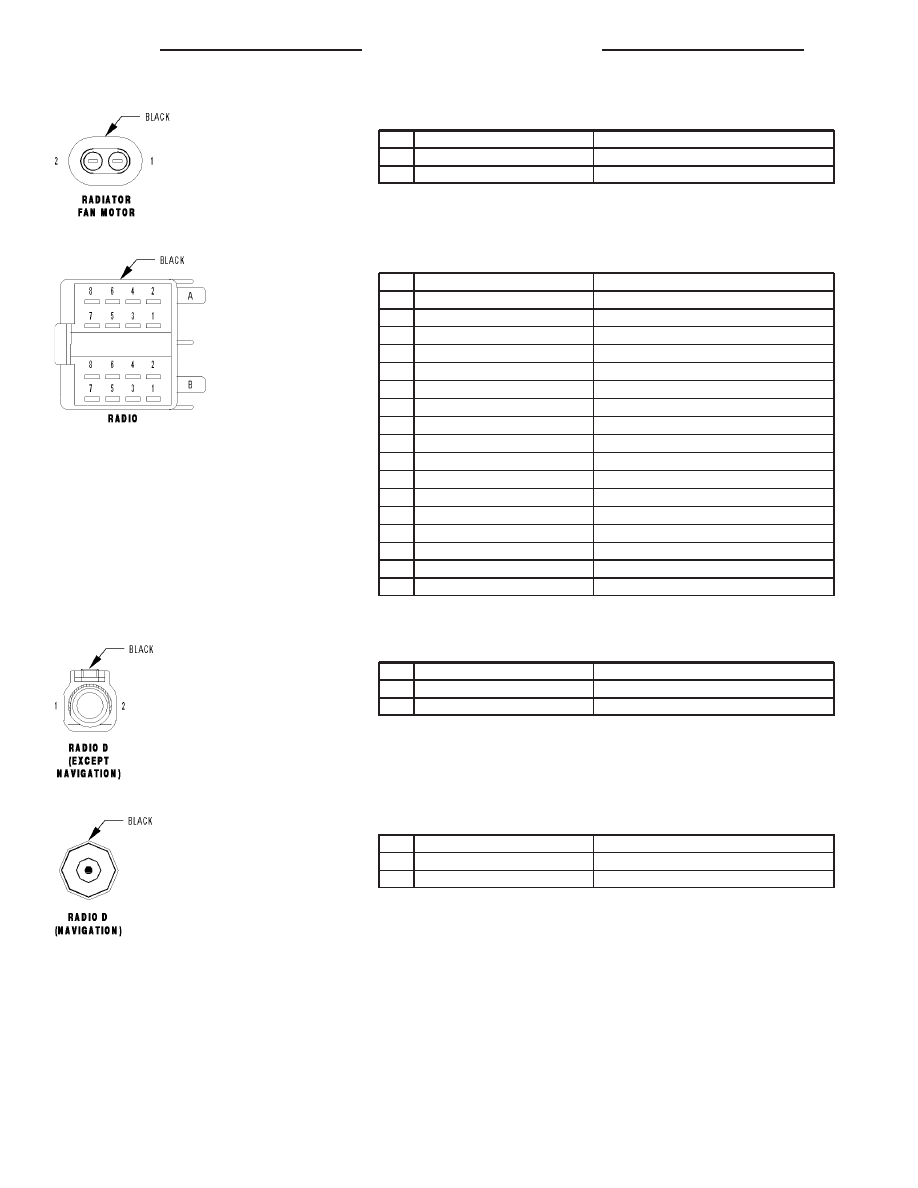

RADIATOR FAN MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

8BR/BK

RADIATOR FAN CONTROL MODULE GROUND

2

8BK/DG

RADIATOR FAN CONTROL MODULE OUTPUT

RADIO - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1B

-

-

1A

20DG/WT (NAVIGATION)

WHEEL SPEED SENSOR OUTPUT

2B

-

-

2A

20GY/YL (NAVIGATION)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

2A

20GY/YL (NAVIGATION)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

3B

18YL

RIGHT REAR SPEAKER (-)

3A

-

-

4A

14RD/DG

FUSED B(+)

4B

18YL/VT

LEFT REAR SPEAKER (+)

5A

18BL/DG

ENABLE SIGNAL TO AMPLIFIER

5B

18BL

RIGHT DOOR SPEAKER (-)

6A

20GY/BL

FUSED ILLUMINATION FEED

6B

18BL/BR

LEFT DOOR SPEAKER (+)

7A

16PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

7B

-

-

8B

-

-

8A

14BR

GROUND

RADIO D (EXCEPT NAVIGATION) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

24BK

ANTENNA

2

BK

SHIELD

RADIO D (NAVIGATION) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

24BK

ANTENNA

2

BK

SHIELD

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

ZH

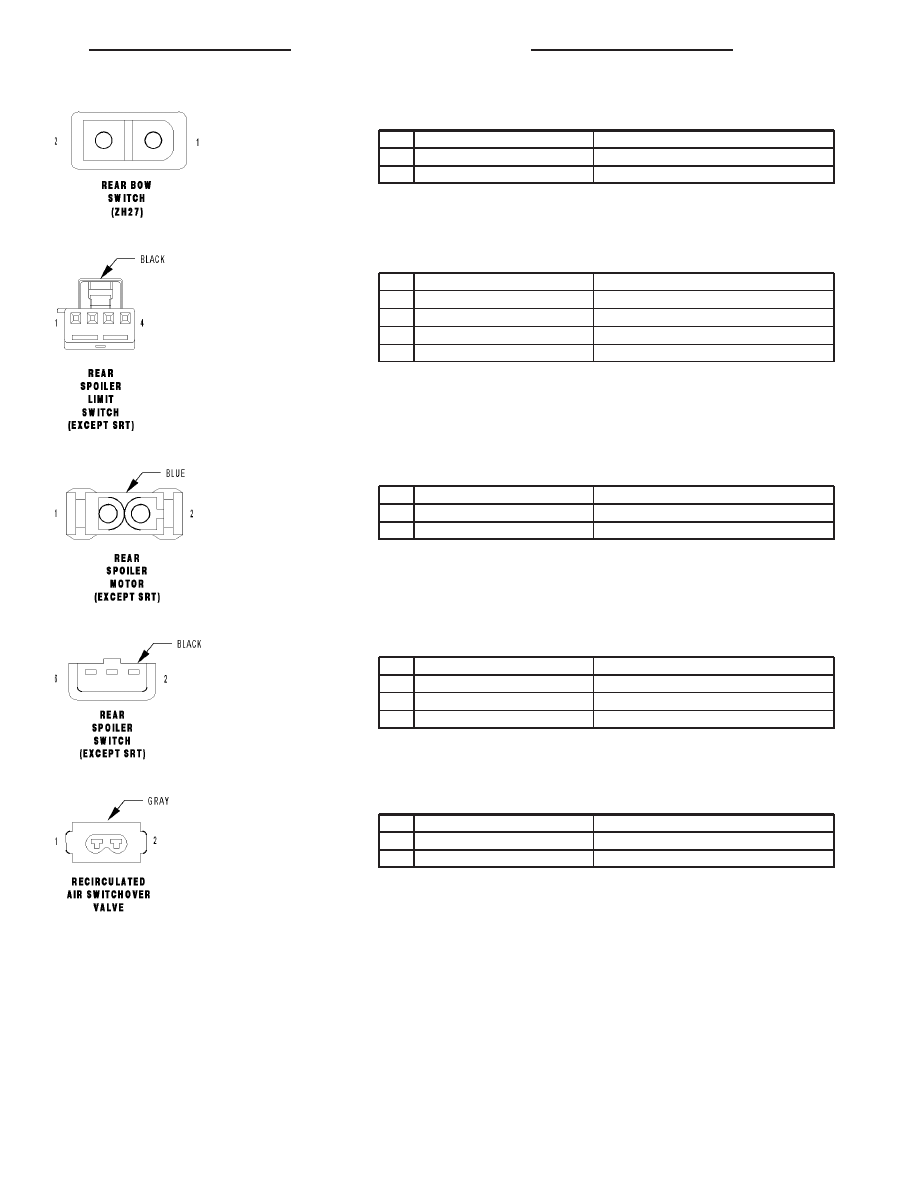

REAR BOW SWITCH (ZH27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20GY/OR

REAR BOW SENSE

REAR SPOILER LIMIT SWITCH (EXCEPT SRT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/YL

SPOILER LIMIT SWITCH SIGNAL (DOWN)

3

20BR/GY

SPOILER LIMIT SWITCH SIGNAL (UP)

4

-

-

REAR SPOILER MOTOR (EXCEPT SRT) - BLUE 2 WAY

CAV

CIRCUIT

FUNCTION

1

16BR/WT

REAR SPOILER DRIVER (UP)

2

16RD/WT

REAR SPOILER DRIVER (DOWN)

REAR SPOILER SWITCH (EXCEPT SRT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

2

20GY/WT

REAR SPOILER DIAGNOSTIC LED CONTROL

4

-

-

6

20DG/WT

REAR SPOILER SWITCH SENSE

RECIRCULATED AIR SWITCHOVER VALVE - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/YL

RECIRCULATED AIR SWITCHOVER VALVE CONTROL

2

18PK/RD/BL

FUSED IGNITION SWITCH OUTPUT

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63

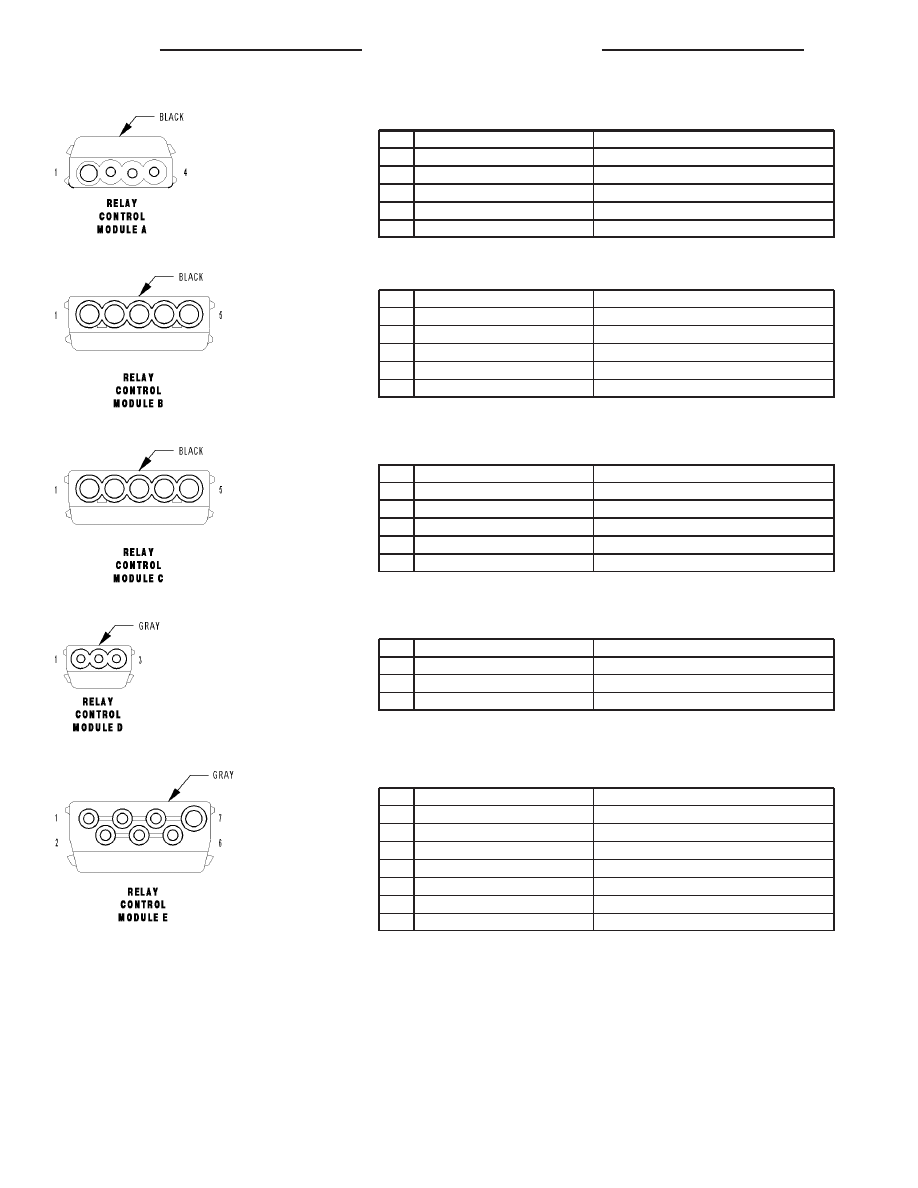

RELAY CONTROL MODULE A - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/VT (EXCEPT SRT)

AIR PUMP RELAY CONTROL

1

20GY/BL (SRT)

AIR PUMP RELAY CONTROL

2

16RD/BL

FUSED ENGINE CONTROL RELAY OUTPUT

3

16RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

4

12RD/WT

AIR PUMP RELAY OUTPUT

RELAY CONTROL MODULE B - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

12RD

FUSED B(+)

2

12RD

FUSED B(+)

3

14RD/DG

FUEL PUMP RELAY OUTPUT

4

14RD

FUSED B(+)

5

18BR

GROUND

RELAY CONTROL MODULE C - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

18RD/YL

TRACTION SYSTEM RELAY OUTPUT

5

18RD/DG

TRACTION SYSTEM RELAY OUTPUT

RELAY CONTROL MODULE D - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

20YL

HORN RELAY CONTROL

2

18PK/RD

FUSED IGNITION SWITCH OUTPUT

3

-

-

RELAY CONTROL MODULE E - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

16BK/PK

FUSED HORN RELAY OUTPUT

2

20RD/WT

FUSED IGNITION SWITCH OUTPUT

3

18BL/RD

FUEL PUMP RELAY CONTROL

4

18BK/DG

FUSED B(+)

5

16RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

6

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

7

-

-

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

ZH
