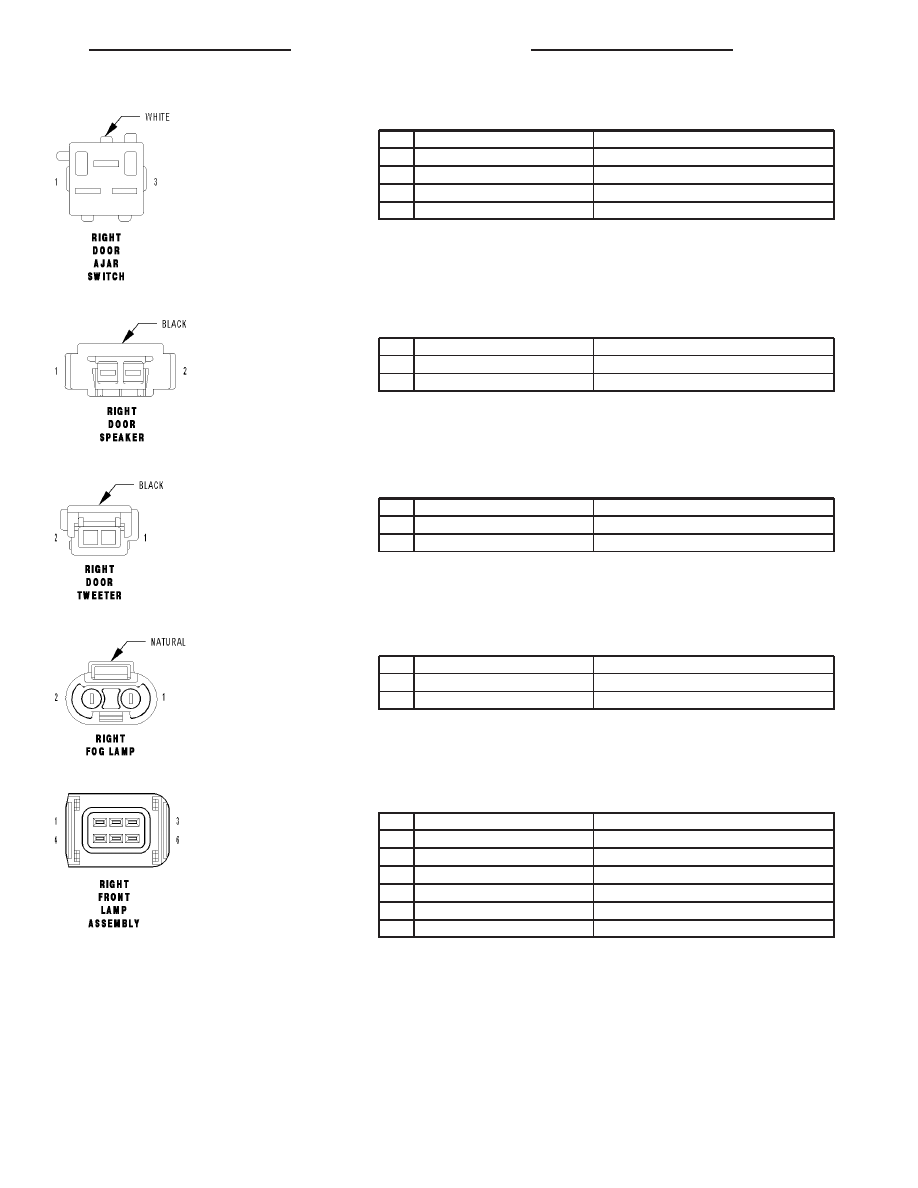

RIGHT DOOR AJAR SWITCH - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/PK

RIGHT DOOR AJAR SWITCH SENSE

2

20BR/PK

RIGHT DOOR AJAR SWITCH SENSE

3

-

-

RIGHT DOOR SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

16BR/DG

AMPLIFIED RIGHT DOOR SPEAKER (-)

2

16BK/BL

AMPLIFIED RIGHT DOOR SPEAKER (+)

RIGHT DOOR TWEETER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/DG

AMPLIFIED RIGHT DOOR SPEAKER (-)

2

18BK/BL

AMPLIFIED RIGHT DOOR SPEAKER (+)

RIGHT FOG LAMP - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18GY/YL

FUSED FOG LAMP OUTPUT

RIGHT FRONT LAMP ASSEMBLY - 6 WAY

CAV

CIRCUIT

FUNCTION

1

18BK/DG

RIGHT TURN SIGNAL OUTPUT

2

16BR

GROUND

3

16YL

FUSED LOW BEAM OUTPUT

4

16WT

FUSED HIGH BEAM OUTPUT

5

-

-

6

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

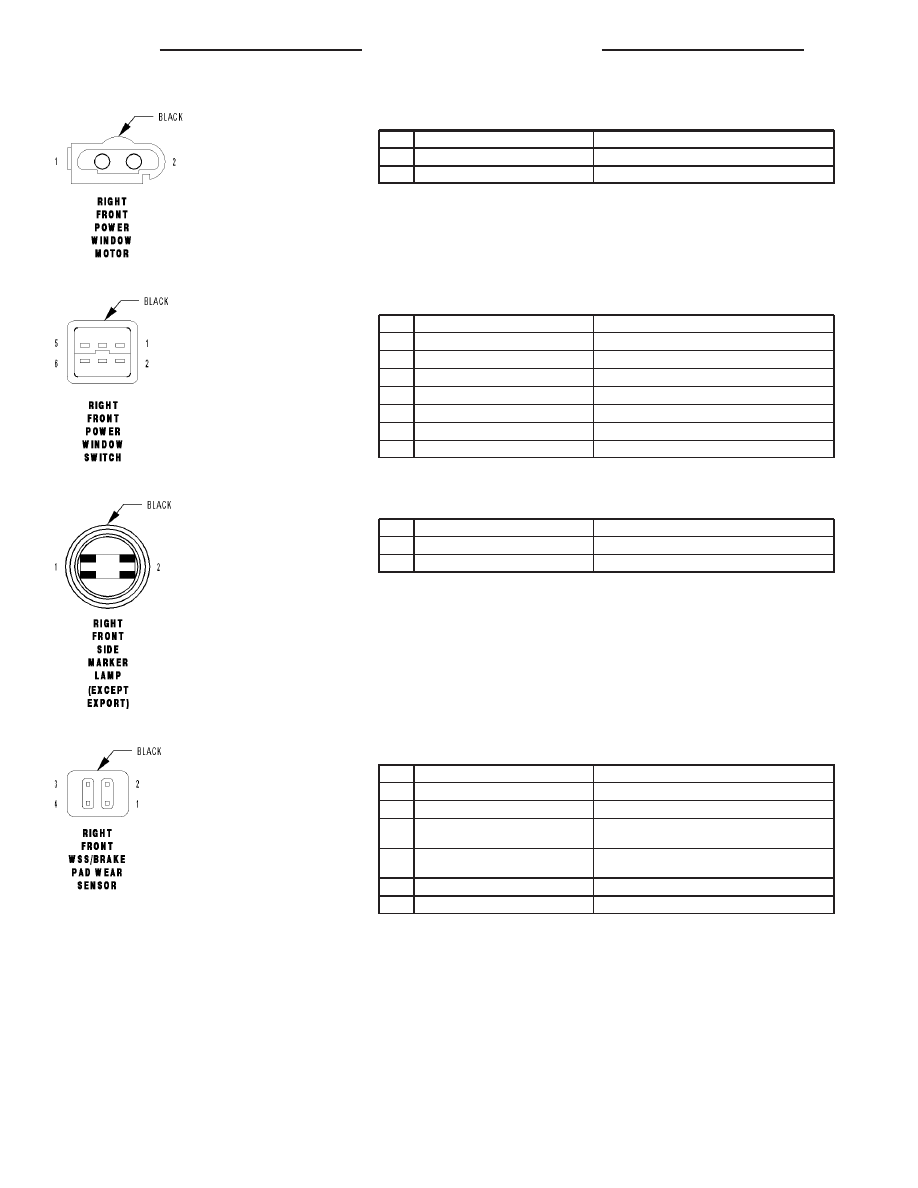

RIGHT FRONT POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

14DG

RIGHT FRONT POWER WINDOW DRIVER (UP)

2

14BK

RIGHT FRONT POWER WINDOW DRIVER (DOWN)

RIGHT FRONT POWER WINDOW SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20WT/BL

RIGHT POWER WINDOW SWITCH SENSE

3

-

-

4

-

-

5

20DG/WT (ZH27)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

5

20GY/BL (ZH29)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

6

-

-

RIGHT FRONT SIDE MARKER LAMP (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18GY/RD

SWITCHED FUSED B(+)

RIGHT FRONT WSS/BRAKE PAD WEAR SENSOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/DG

BRAKE PAD WEAR INDICATOR DRIVER

3

18WT (MK20)

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

3

20BR (MK25)

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

4

18BR (MK20)

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

4

20WT (MK25)

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

ZH

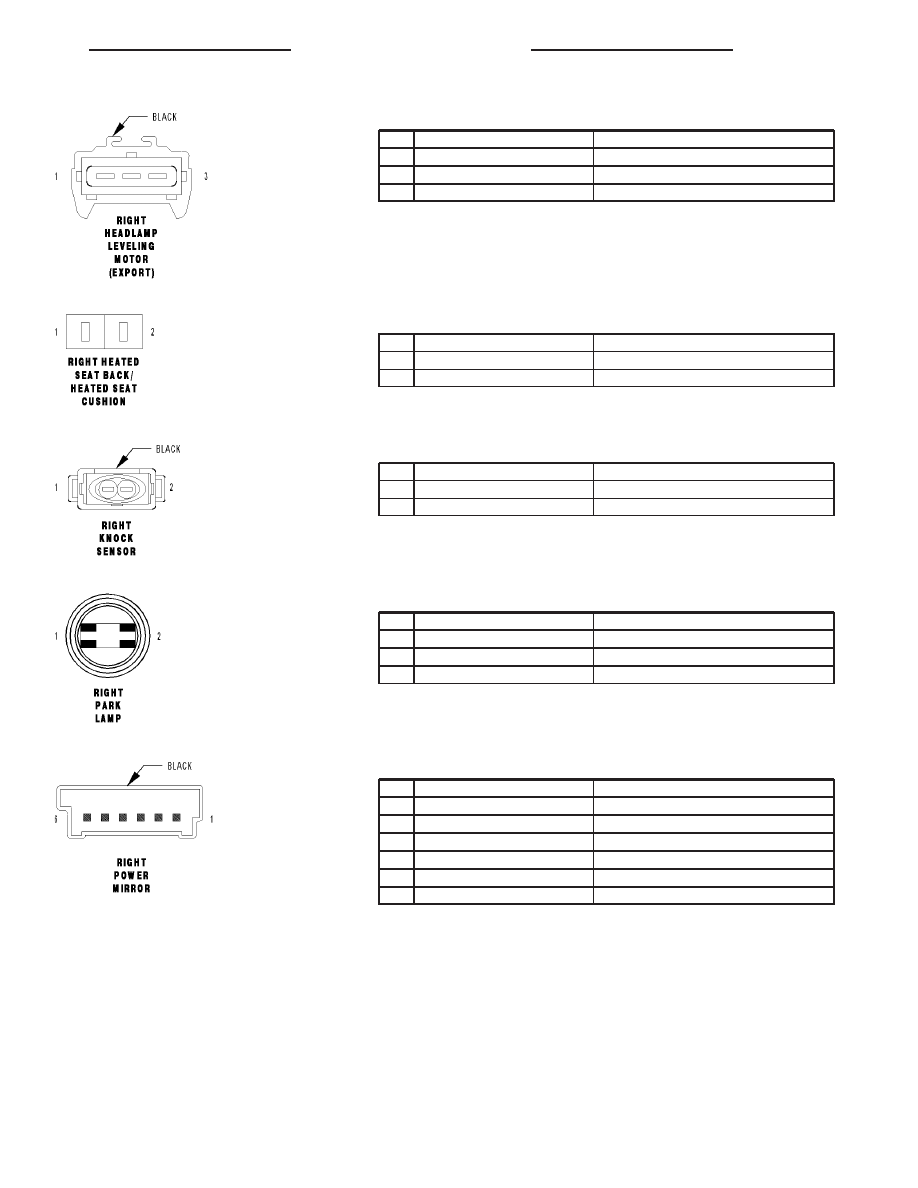

RIGHT HEADLAMP LEVELING MOTOR (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18YL/VT

HEADLAMP ADJUST SIGNAL

3

18DG/WT

FUSED ILLUMINATION CONTROL MODULE OUTPUT

RIGHT HEATED SEAT BACK/HEATED SEAT CUSHION - 2 WAY

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BK/VT

RIGHT HEATED SEAT OUTPUT

RIGHT KNOCK SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BK

SENSOR GROUND

2

20VT

RIGHT KNOCK SENSOR SIGNAL

RIGHT PARK LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18DG (EXCEPT EXPORT)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

2

18GY/RD (EXPORT)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

RIGHT POWER MIRROR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

18PK/RD/WT

FUSED HEATED MIRROR SUPPLY

2

18BR

GROUND

3

-

-

4

18WT

RIGHT MIRROR VERTICAL DRIVER

5

18GY

RIGHT MIRROR COMMON DRIVER

6

18BK

RIGHT MIRROR HORIZONTAL DRIVER

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

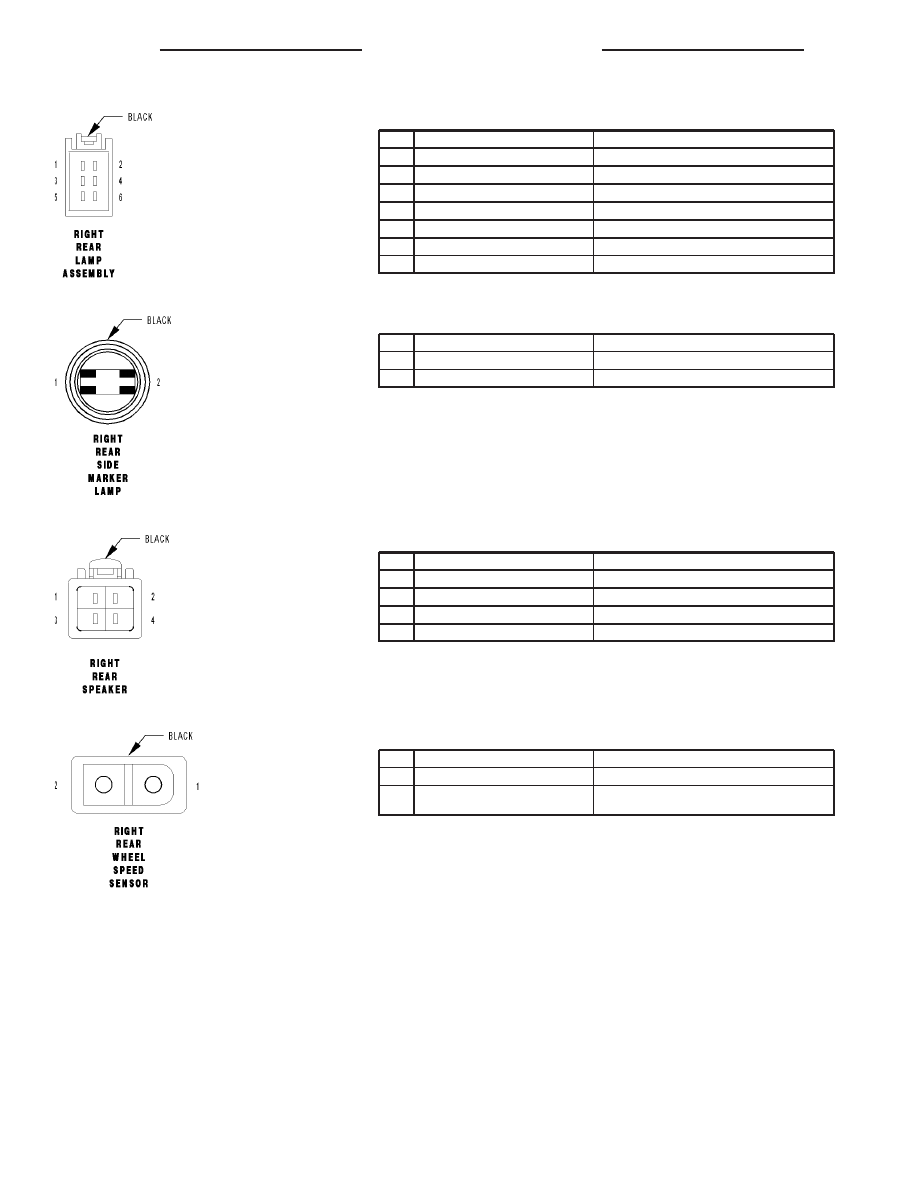

RIGHT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18GY/RD

FUSED STANDING/PARK LAMPS OUTPUT

2

18GY/RD

RIGHT TAIL LAMP OUTPUT

3

18BK/DG

RIGHT TURN SIGNAL OUTPUT

4

18BK/YL

BRAKE LAMP RELAY OUTPUT

5

18GY/YL

BACKUP LAMP SWITCH OUTPUT

6

-

-

RIGHT REAR SIDE MARKER LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18BK/VT

FUSED RIGHT STANDING/PARK LAMPS OUTPUT

RIGHT REAR SPEAKER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

16BL/RD

AMPLIFIED RIGHT REAR SPEAKER (+)

2

16BK/YL

AMPLIFIED RIGHT REAR SPEAKER (-)

3

16VT

RIGHT REAR SPEAKER SUPPLY VOLTAGE

4

16RD/YL

RIGHT REAR SPEAKER GROUND

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

2

20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

ZH
