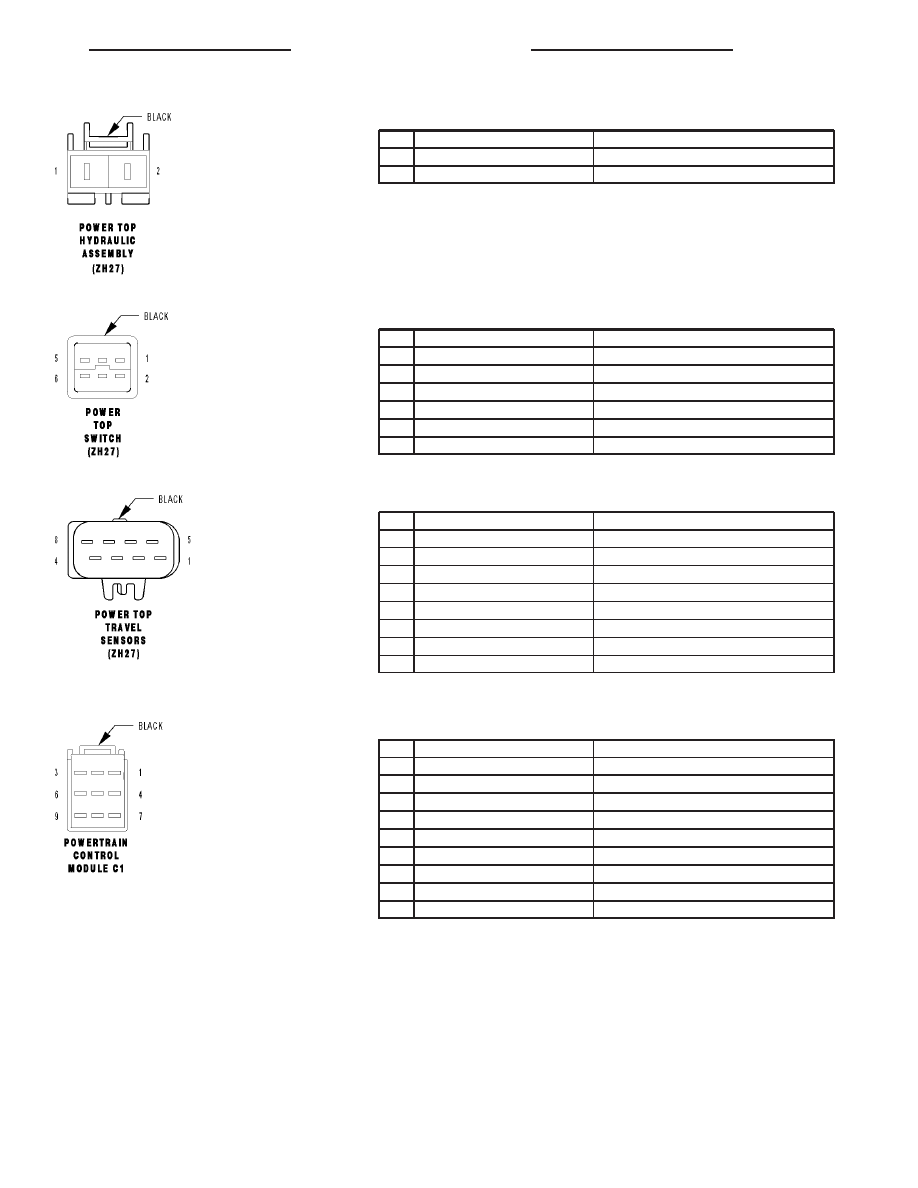

POWER TOP HYDRAULIC ASSEMBLY (ZH27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

12BR

GROUND

2

12RD/YL

FUSED B(+)

POWER TOP SWITCH (ZH27) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/YL

POWER TOP SWITCH INDICATOR DRIVER

3

-

-

4

-

-

5

20GY/BL

FUSED ILLUMINATION FEED

6

20WT/VT

POWER TOP SWITCH SIGNAL

POWER TOP TRAVEL SENSORS (ZH27) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

20YL

MAIN CYLINDER TRAVEL SENSOR (BASE) +

2

20YL/RD

MAIN CYLINDER TRAVEL SENSOR (BASE) -

3

20DG

MAIN CYLINDER TRAVEL SENSOR (ROD) +

4

20DG/YL

MAIN CYLINDER TRAVEL SENSOR (ROD) -

5

20GY

REAR BOW CYLINDER TRAVEL SENSOR (BASE) +

6

20GY/VT

REAR BOW CYLINDER TRAVEL SENSOR (BASE) -

7

20WT

REAR BOW CYLINDER TRAVEL SENSOR (ROD) +

8

20WT/YL

REAR BOW CYLINDER TRAVEL SENSOR (ROD) -

POWERTRAIN CONTROL MODULE C1 - BLACK 9 WAY

CAV

CIRCUIT

FUNCTION

1

18BK/PK (SRT)

SUPERCHARGER CLUTCH CONTROL

2

18BK/WT

COIL ON PLUG DRIVER NO. 1

3

18BL

THROTTLE CONTROL MOTOR 1

4

18GY/WT

COIL ON PLUG DRIVER NO. 6

5

18BL/WT

COIL ON PLUG DRIVER NO. 4

6

18BK

THROTTLE CONTROL MOTOR 2

7

18DG/WT

COIL ON PLUG DRIVER NO. 3

8

-

-

9

18YL/WT

COIL ON PLUG DRIVER NO. 2

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

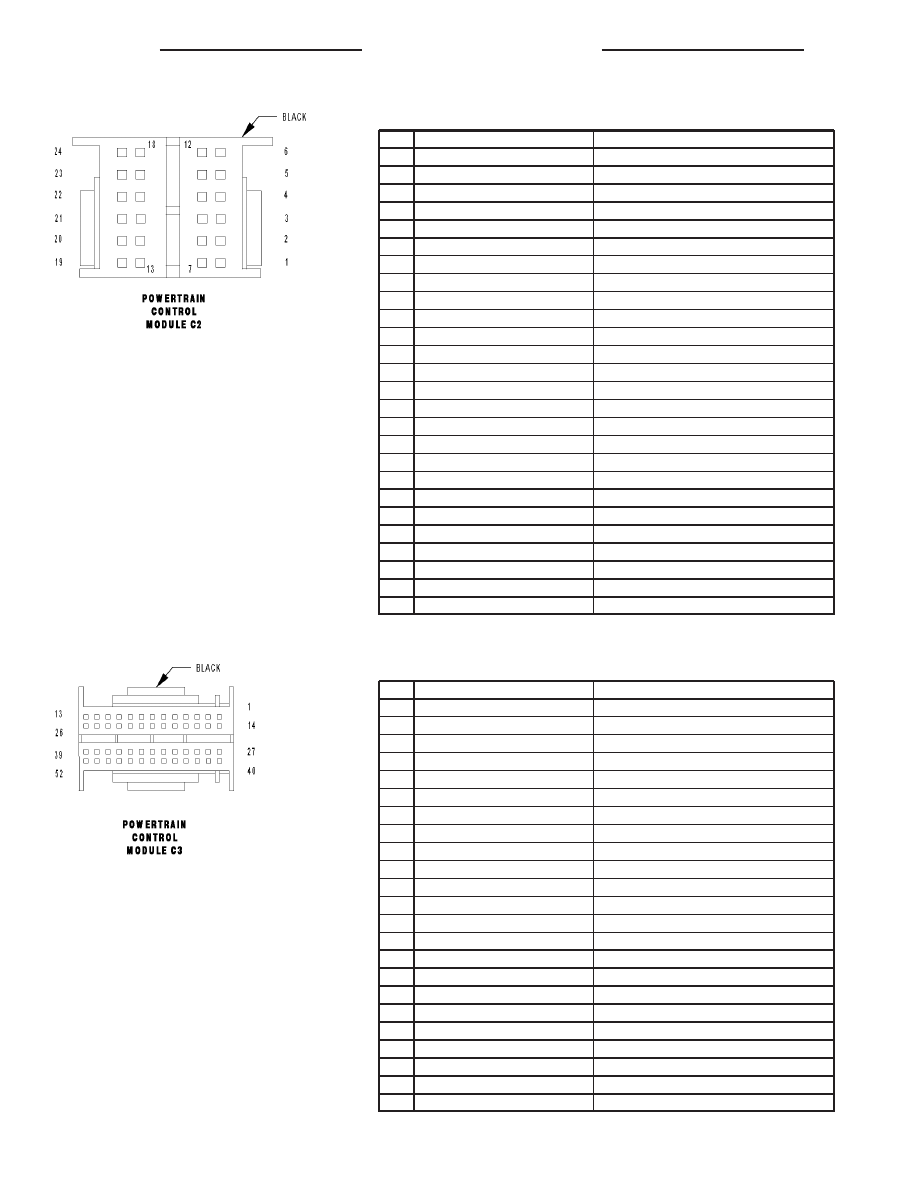

POWERTRAIN CONTROL MODULE C2 - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

20GY/WT (EXCEPT SRT)

EGR SOLENOID CONTROL

8

-

-

9

18BL/WT (SRT)

GENERATOR CONTROL

10

-

-

11

-

-

12

18VT/WT

COIL ON PLUG DRIVER NO. 5

13

20GY/BR

AIR PUMP SWITCHOVER SOLENOID CONTROL

14

20DG/VT (EXCEPT SRT)

SHORT RUNNER VALVE SOLENOID CONTROL

15

18BR/GY (EXCEPT SRT)

OXYGEN SENSOR 1/1 HEATER CONTROL

15

18BR/BK (SRT)

OXYGEN SENSOR 1/1 HEATER CONTROL

16

-

-

17

-

-

18

18GY/VT

FUEL INJECTOR NO. 6 CONTROL

19

18GY/DG

FUEL INJECTOR NO. 3 CONTROL

20

-

-

21

18GY/YL

FUEL INJECTOR NO. 5 CONTROL

22

18GY/RD

FUEL INJECTOR NO. 2 CONTROL

23

-

-

24

18BR/BK (EXCEPT SRT)

OXYGEN SENSOR 2/1 HEATER CONTROL

24

18BR/GY (SRT)

OXYGEN SENSOR 2/1 HEATER CONTROL

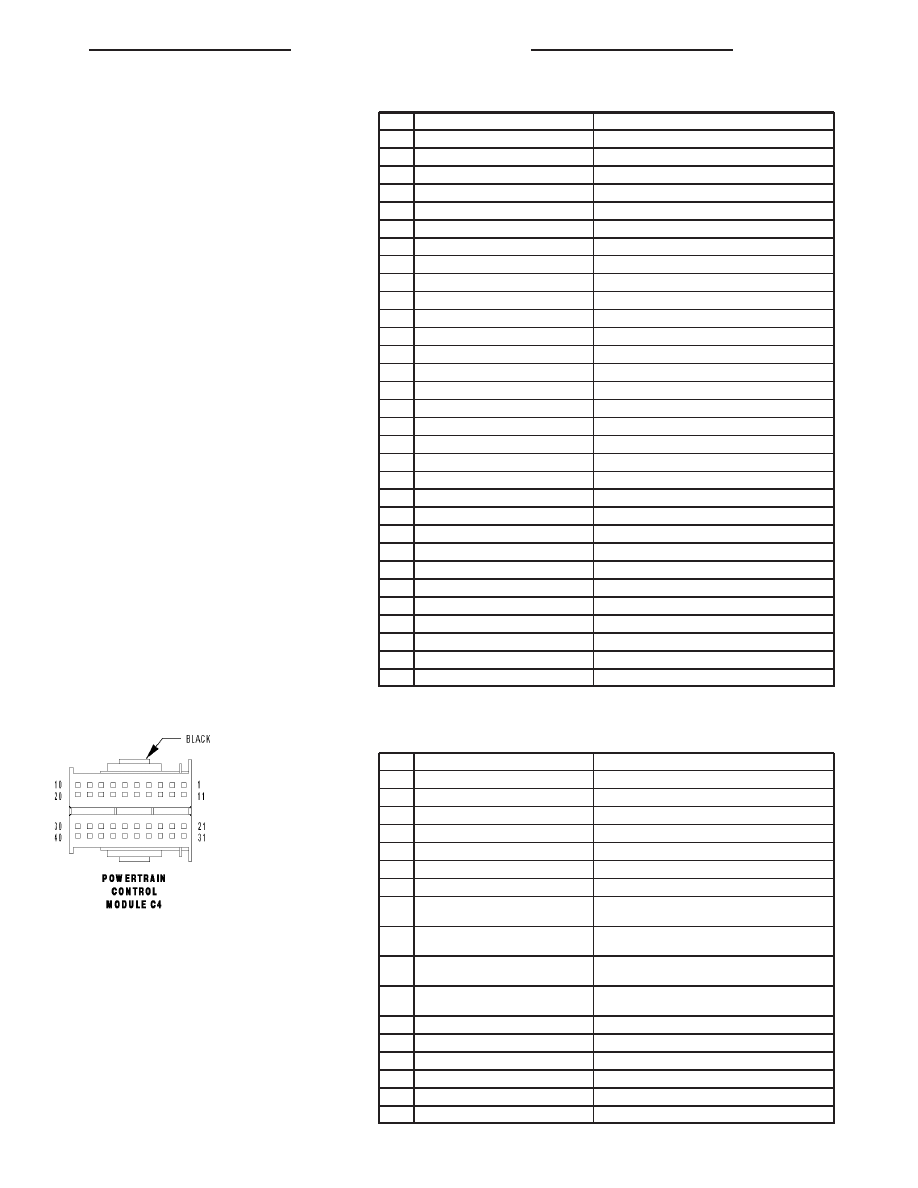

POWERTRAIN CONTROL MODULE C3 - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

20PK

CAMSHAFT POSITION SENSOR SIGNAL

3

20BK

SENSOR GROUND

4

20VT

RIGHT KNOCK SENSOR SIGNAL

5

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

6

20DG

SENSOR GROUND

7

20BK

OXYGEN SENSOR 1/1 SIGNAL

8

20YL/DG

IAT SENSOR SIGNAL

9

20BR/DG

SENSOR GROUND

10

20RD/DG (EXCEPT SRT)

MAP SENSOR SIGNAL

10

20RD/BK (SRT)

MAP SENSOR SIGNAL

11

20YL/WT (EXCEPT SRT)

MAF SENSOR SIGNAL

12

20BR (EXCEPT SRT)

SENSOR GROUND

13

20DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL 1

14

-

-

15

20GY/BL

OIL SENSOR SIGNAL

16

20BK

SENSOR GROUND

17

20YL

LEFT KNOCK SENSOR SIGNAL

18

-

-

19

20GY

SENSOR GROUND

20

20WT

THROTTLE POSITION SENSOR SIGNAL 2

21

20YL

THROTTLE POSITION SENSOR SIGNAL 1

22

20VT

5 VOLT SUPPLY

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

ZH

POWERTRAIN CONTROL MODULE C3 - BLACK 52 WAY

CAV

CIRCUIT

FUNCTION

23

20BK (EXCEPT SRT)

OXYGEN SENSOR 2/1 SIGNAL

23

20BK/BR (SRT)

OXYGEN SENSOR 2/1 SIGNAL

24

-

-

25

20BR/YL (EXCEPT SRT)

5 VOLT SUPPLY

26

20DG

CRANKSHAFT POSITION SENSOR SIGNAL 2

27

18GY/BK

FUEL INJECTOR NO. 1 CONTROL

28

18GY/BL

FUEL INJECTOR NO. 4 CONTROL

29

-

-

30

-

-

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

20RD/YL

5 VOLT SUPPLY

40

-

-

41

-

-

42

-

-

43

-

-

44

18GY

COIL ON PLUG DRIVER NO. 6

45

18DG

COIL ON PLUG DRIVER NO. 3

46

18BL

COIL ON PLUG DRIVER NO. 4

47

18BK

COIL ON PLUG DRIVER NO. 1

48

-

-

49

18VT

COIL ON PLUG DRIVER NO. 5

50

18YL

COIL ON PLUG DRIVER NO. 2

51

-

-

52

-

-

POWERTRAIN CONTROL MODULE C4 - BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

1

22WT

CAN C BUS (+)

2

-

-

3

20GY/YL (EXCEPT SRT)

BACKUP LAMP SWITCH OUTPUT

4

20RD/BK (M/T)

CLUTCH PEDAL POSITION SWITCH SIGNAL

5

18BR

SENSOR GROUND

6

22BK (MK20)

SENSOR GROUND

6

20BK (MK25)

SENSOR GROUND

7

22DG (MK20)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 2

7

20DG (MK25)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 2

8

22GY (MK20)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 1

8

20GY (MK25)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 1

9

-

-

10

20BR/YL

SENSOR GROUND

11

22DG

CAN C BUS (-)

12

20DG/BK

ENHANCED ACCIDENT REPORT DRIVER

13

-

-

14

20BK (A/T)

KICKDOWN SWITCH SIGNAL

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

POWERTRAIN CONTROL MODULE C4 - BLACK 40 WAY

CAV

CIRCUIT

FUNCTION

15

20YL/BK

OXYGEN SENSOR 1/2 SIGNAL

16

20YL/DG

OXYGEN SENSOR 2/2 SIGNAL

17

20DG

FUEL TANK PRESSURE SENSOR SIGNAL

18

22OR (MK20)

SENSOR GROUND

18

20OR (MK25)

SENSOR GROUND

19

22YL/WT (MK20)

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT
SUPPLY

19

20YL/WT (MK25)

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT
SUPPLY

20

-

-

21

-

-

22

20GY

OFF SIGNAL

23

20DG/RD

ACCEL/SET SIGNAL

24

-

-

25

20VT (A/T)

FUSED IGNITION SWITCH OUTPUT

25

20VT (M/T)

CLUTCH INTERLOCK SWITCH OUTPUT

26

20DG/BL

ON SIGNAL

27

-

-

28

20YL/DG

DECEL/SET SIGNAL

29

22BL

SCI TRANSMIT

30

20BL/RD

RESUME SIGNAL

31

-

-

32

20DG/YL

SCI RECEIVE

33

-

-

34

18GY/BL (SRT)

CHARGE AIR COOLER CIRCULATION PUMP CON-
TROL

35

20PK/RD

SENSOR GROUND

36

18BL/RD

FUEL PUMP RELAY CONTROL

37

18BR/BL

CHARCOAL CANISTER SHUTOFF VALVE CONTROL

38

20BR/VT

AIR PUMP RELAY CONTROL

39

20GY

RADIATOR FAN CONTROL

40

20BK/RD

5 VOLT SUPPLY

POWERTRAIN CONTROL MODULE C5 - WHITE 9 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/DG

OXYGEN SENSOR 2/2 HEATER CONTROL

2

18BR/RD

EVAP PURGE SOLENOID CONTROL

3

18BK/DG

FUSED B(+)

4

18BR/WT

OXYGEN SENSOR 1/2 HEATER CONTROL

5

16BR

GROUND

6

16BR

GROUND

7

16BR

GROUND

8

16BR

GROUND

9

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

ZH
