Chrysler Crossfire. Manual - part 448

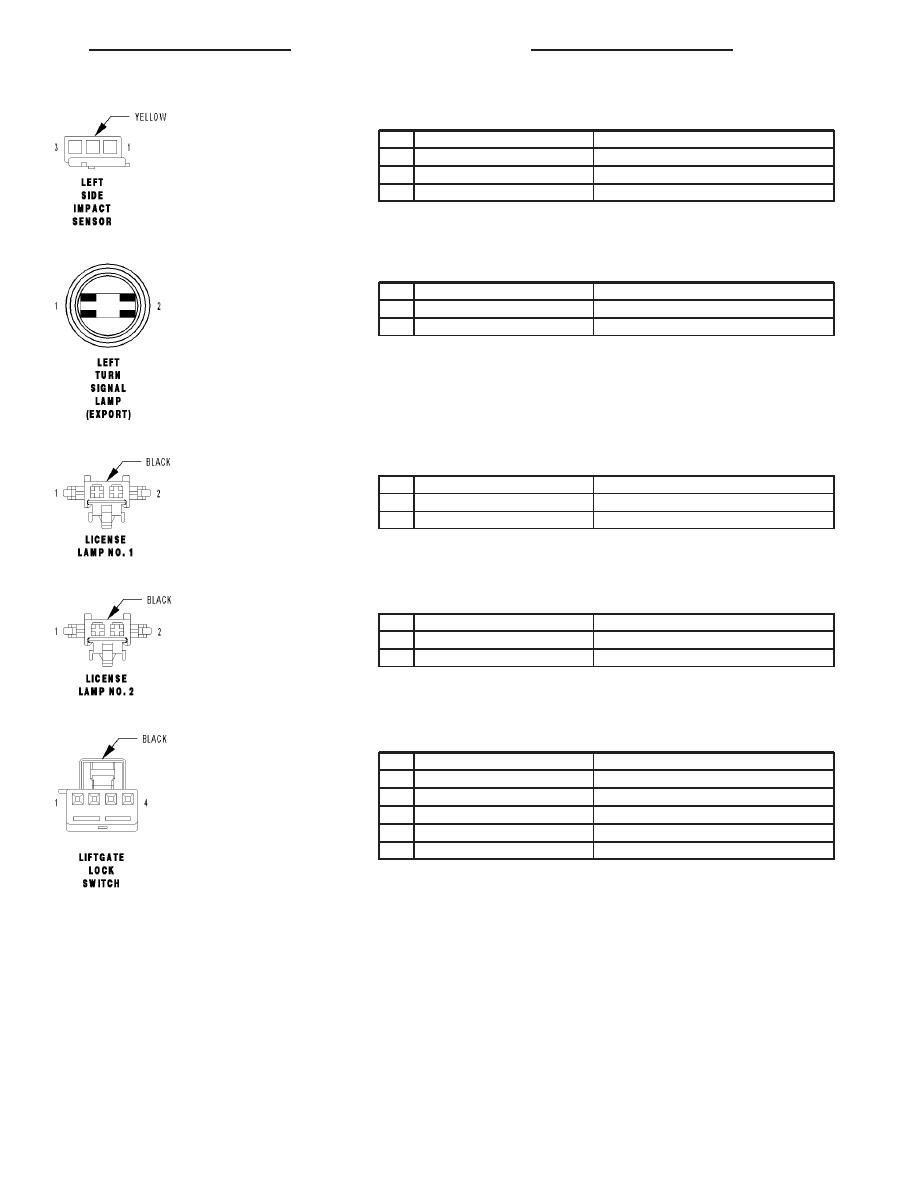

LEFT SIDE IMPACT SENSOR - YELLOW 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

3

20BL/YL

LEFT SIDE IMPACT SENSOR SIGNAL

LEFT TURN SIGNAL LAMP (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18BK/WT

LEFT TURN SIGNAL OUTPUT

LICENSE LAMP NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

18GY/VT

FUSED ILLUMINATION CONTROL MODULE OUTPUT

LICENSE LAMP NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

18GY/YL

FUSED ILLUMINATION CONTROL MODULE OUTPUT

LIFTGATE LOCK SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/BL (ZH27)

LIFTGATE LOCK SWITCH SENSE (UNLOCK)

2

20BR/YL (ZH29)

LIFTGATE LOCK SWITCH SENSE (UNLOCK)

3

20BL/GY (ZH29)

LIFTGATE LOCK SWITCH SENSE (LOCK)

4

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

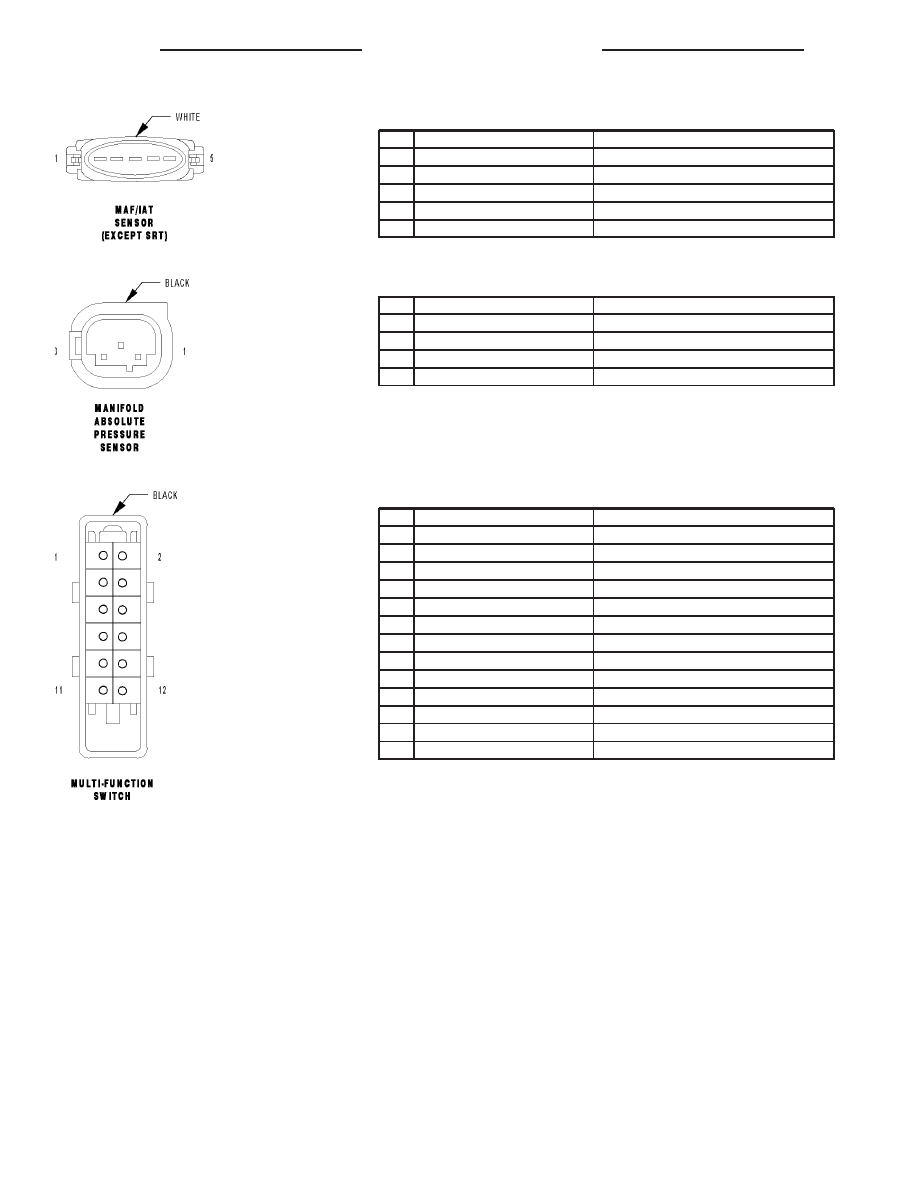

MAF/IAT SENSOR (EXCEPT SRT) - WHITE 5 WAY

CAV

CIRCUIT

FUNCTION

1

20YL/DG

IAT SENSOR SIGNAL

2

20RD/BL

FUSED ENGINE CONTROL RELAY OUTPUT

3

20BR

SENSOR GROUND

4

20BR/YL

5 VOLT SUPPLY

5

20YL/WT

MAF SENSOR SIGNAL

MANIFOLD ABSOLUTE PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/GY

SENSOR GROUND

2

20RD/DG (EXCEPT SRT)

MAP SENSOR SIGNAL

2

20RD/BK (SRT)

MAP SENSOR SIGNAL

3

20PK/BK

5 VOLT SUPPLY

MULTI-FUNCTION SWITCH - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

16WT/YL

HEADLAMP SUPPLY

2

16WT

HEADLAMP HIGH BEAM SUPPLY

3

-

-

4

18BK/BL

TURN SIGNAL MONITORED GROUND

5

-

-

6

-

-

7

18BL

WIPER SWITCH MUX

8

16GY

WASHER PUMP MOTOR CONTROL

8

18GY

WASHER PUMP MOTOR CONTROL

9

18BK/DG

RIGHT TURN SIGNAL OUTPUT

10

18BK/WT

LEFT TURN SIGNAL OUTPUT

11

16BK/YL/DG

FUSED IGNITION SWITCH OUTPUT

12

-

-

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

ZH

OCCUPANT RESTRAINT CONTROLLER - ORANGE 50 WAY

CAV

CIRCUIT

FUNCTION

1

20BL

DRIVER SEAT BELT SQUIB LINE 2

2

20BR/YL

DRIVER SEAT BELT SQUIB LINE 1

3

20BL

PASSENGER SEAT BELT SQUIB LINE 2

4

20BR

PASSENGER SEAT BELT SQUIB LINE 1

5

20PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

6

20BR

GROUND

7

20PK

AIRBAG WARNING INDICATOR DRIVER

8

20GY/BL

PASSENGER SEAT BELT SWITCH SENSE

9

22YL

SCI TRANSMIT

10

20DG

DRIVER SQUIB LINE 2

11

20VT

DRIVER SQUIB LINE 1

12

20GY/DG

DRIVER SEAT BELT SWITCH SENSE

13

20BL/DG

PASSENGER SQUIB LINE 2

14

20BR/DG

PASSENGER SQUIB LINE 1

15

20WT

PASSENGER AIRBAG ON/OFF SWITCH SIGNAL

16

20BL/RD

LEFT SIDE SQUIB LINE 2

17

20BL/GY

LEFT SIDE SQUIB LINE 1

18

20BL/BK

RIGHT SIDE SQUIB LINE 1

19

20BL/WT

RIGHT SIDE SQUIB LINE 2

20

20BL/YL

LEFT SIDE IMPACT SENSOR SIGNAL

21

20WT/YL

RIGHT SIDE IMPACT SENSOR SIGNAL

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

20DG/BK

ENHANCED ACCIDENT REPORT DRIVER

31

-

-

32

-

-

33

20BK

AIRBAG OFF INDICATOR DRIVER

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

-

-

42

-

-

43

-

-

44

-

-

45

-

-

46

-

-

47

-

-

48

-

-

49

-

-

50

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

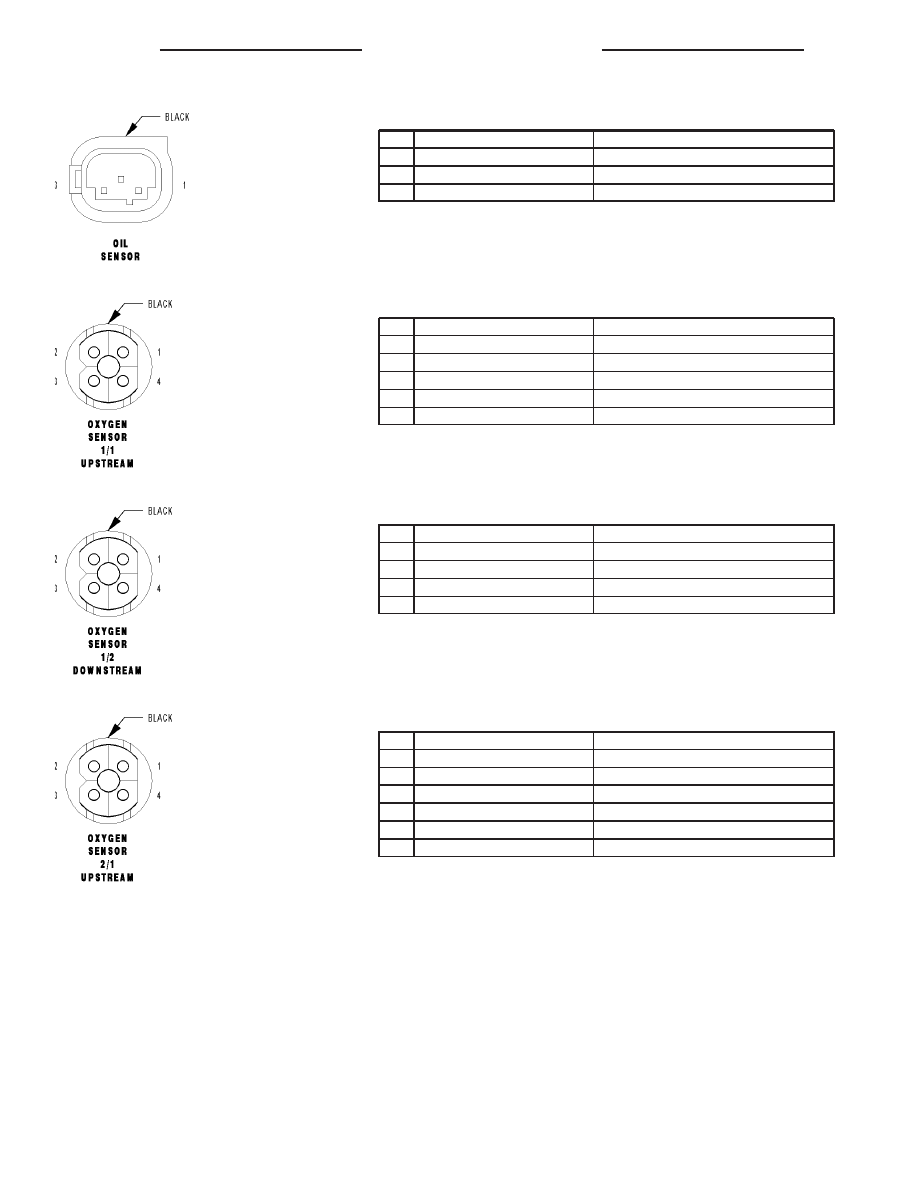

OIL SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20GY/BL

OIL SENSOR SIGNAL

2

20BR/BK

SENSOR GROUND

3

20RD/YL

5 VOLT SUPPLY

OXYGEN SENSOR 1/1 UPSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BR/GY (EXCEPT SRT)

OXYGEN SENSOR 1/1 HEATER CONTROL

2

18BR/BK (SRT)

OXYGEN SENSOR 1/1 HEATER CONTROL

3

20DG

SENSOR GROUND

4

20BK

OXYGEN SENSOR 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BR/WT

OXYGEN SENSOR 1/2 HEATER CONTROL

3

20BR

SENSOR GROUND

4

20YL/BK

OXYGEN SENSOR 1/2 SIGNAL

OXYGEN SENSOR 2/1 UPSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BR/BK (EXCEPT SRT)

OXYGEN SENSOR 2/1 HEATER CONTROL

2

18BR/GY (SRT)

OXYGEN SENSOR 2/1 HEATER CONTROL

3

20DG

SENSOR GROUND

4

20BK (EXCEPT SRT)

OXYGEN SENSOR 2/1 SIGNAL

4

20BK/BR (SRT)

OXYGEN SENSOR 2/1 SIGNAL

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

ZH
