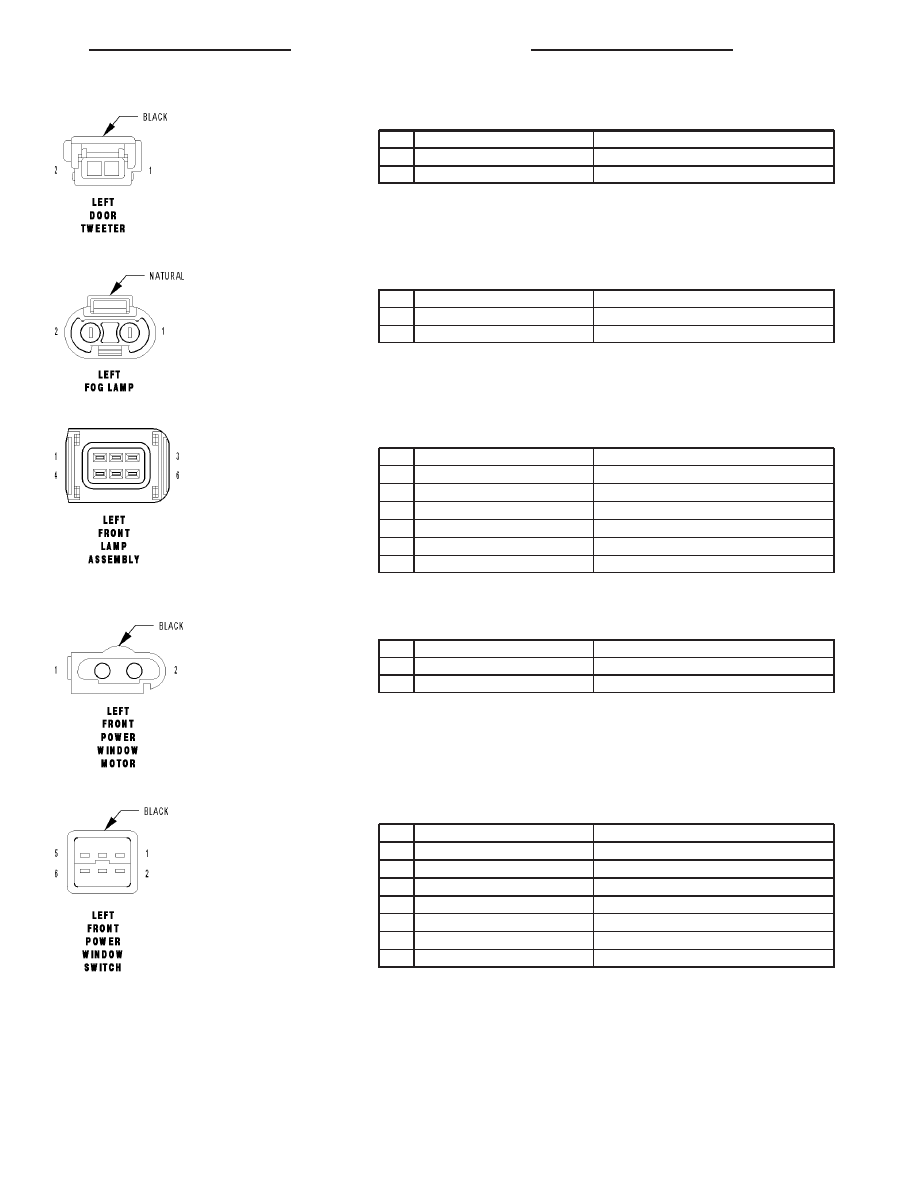

LEFT DOOR TWEETER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/DG

AMPLIFIED LEFT DOOR SPEAKER (-)

2

18BK/BL

AMPLIFIED LEFT DOOR SPEAKER (+)

LEFT FOG LAMP - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18GY/YL

FUSED FOG LAMP OUTPUT

LEFT FRONT LAMP ASSEMBLY - 6 WAY

CAV

CIRCUIT

FUNCTION

1

18BK/WT

LEFT TURN SIGNAL OUTPUT

2

16BR

GROUND

3

16YL/BK

FUSED LOW BEAM OUTPUT

4

16WT/BK

FUSED HIGH BEAM OUTPUT

5

-

-

6

-

-

LEFT FRONT POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

14DG

LEFT FRONT POWER WINDOW DRIVER (UP)

2

14BK

LEFT FRONT POWER WINDOW DRIVER (DOWN)

LEFT FRONT POWER WINDOW SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20DG/YL

LEFT POWER WINDOW SWITCH SENSE

3

-

-

4

-

-

5

20DG/WT (ZH27)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

5

20GY/BL (ZH29)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

6

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

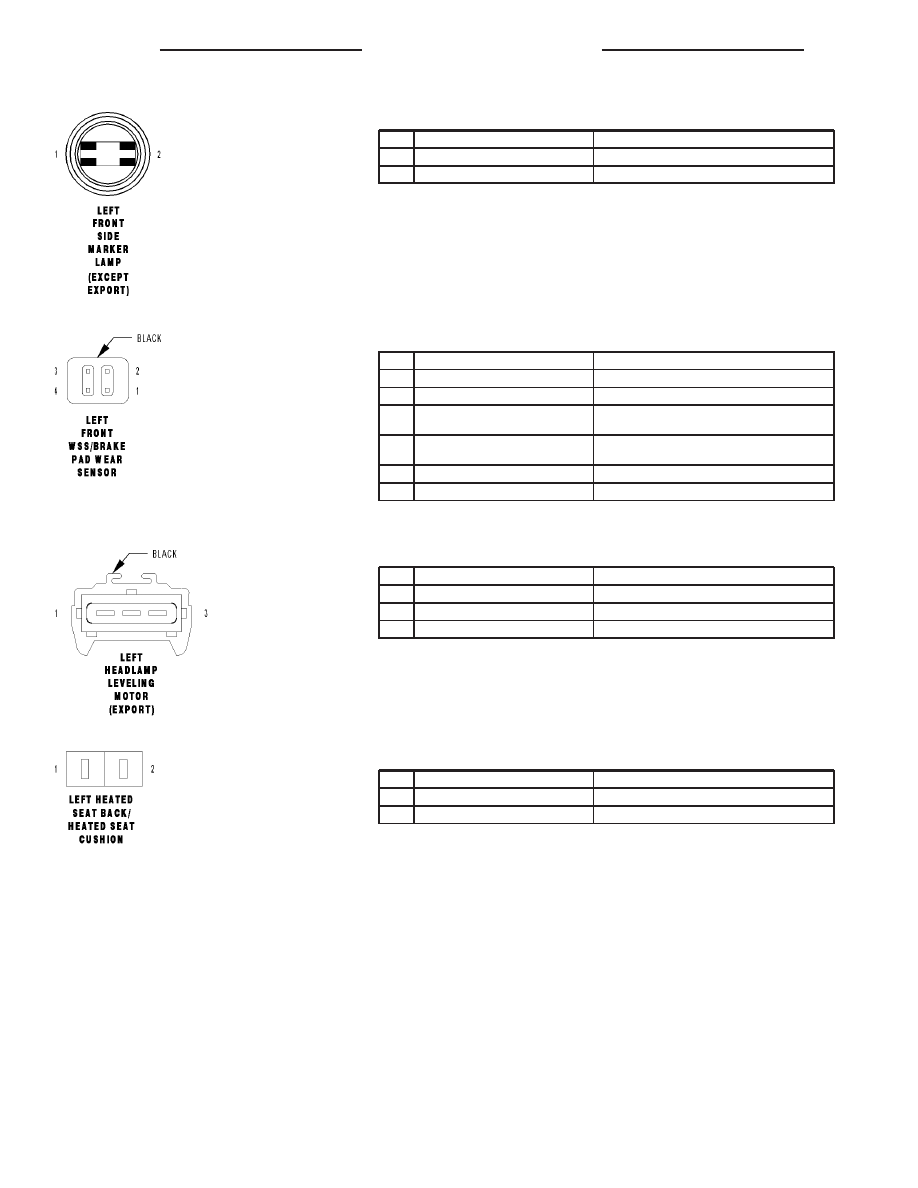

LEFT FRONT SIDE MARKER LAMP (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18GY/BK

SWITCHED FUSED B(+)

LEFT FRONT WSS/BRAKE PAD WEAR SENSOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/DG

BRAKE PAD WEAR INDICATOR DRIVER

3

18DG (MK20)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

3

20DG (MK25)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

4

18BR (MK20)

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

4

20BR (MK25)

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT HEADLAMP LEVELING MOTOR (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18YL/VT

HEADLAMP ADJUST SIGNAL

3

18DG/WT

FUSED ILLUMINATION CONTROL MODULE OUTPUT

LEFT HEATED SEAT BACK/HEATED SEAT CUSHION - 2 WAY

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BK/GY

LEFT HEATED SEAT OUTPUT

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

ZH

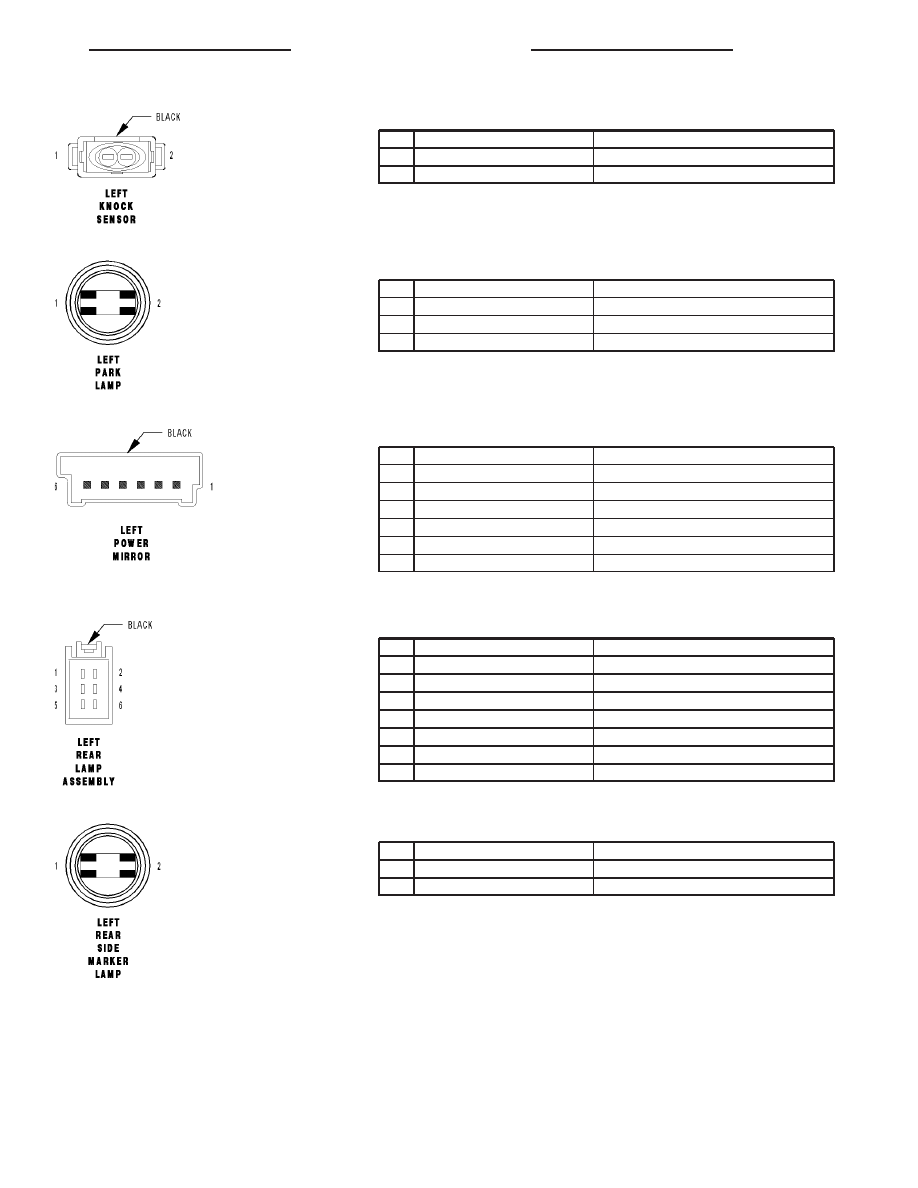

LEFT KNOCK SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BK

SENSOR GROUND

2

20YL

LEFT KNOCK SENSOR SIGNAL

LEFT PARK LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18DG/WT (EXCEPT EXPORT)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

2

18GY/BK (EXPORT)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

LEFT POWER MIRROR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

18PK/RD/WT

FUSED HEATED MIRROR SUPPLY

2

18BR

GROUND

3

-

-

4

18WT

LEFT MIRROR HORIZONTAL DRIVER

5

18GY

LEFT MIRROR COMMON DRIVER

6

18BK

LEFT MIRROR VERTICAL DRIVER

LEFT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18GY/BK

LEFT TAIL LAMP OUTPUT

2

18GY/BK

LEFT STANDING/PARK LAMPS OUTPUT

3

18BK/WT

LEFT TURN SIGNAL OUTPUT

4

18BK/RD

BRAKE LAMP RELAY OUTPUT

5

18GY/YL

BACKUP LAMP SWITCH OUTPUT

6

18GY/DG (LHD EXPORT)

REAR FOG LAMPS SWITCH OUTPUT

LEFT REAR SIDE MARKER LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18BL/BR

FUSED LEFT STANDING/PARK LAMPS OUTPUT

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

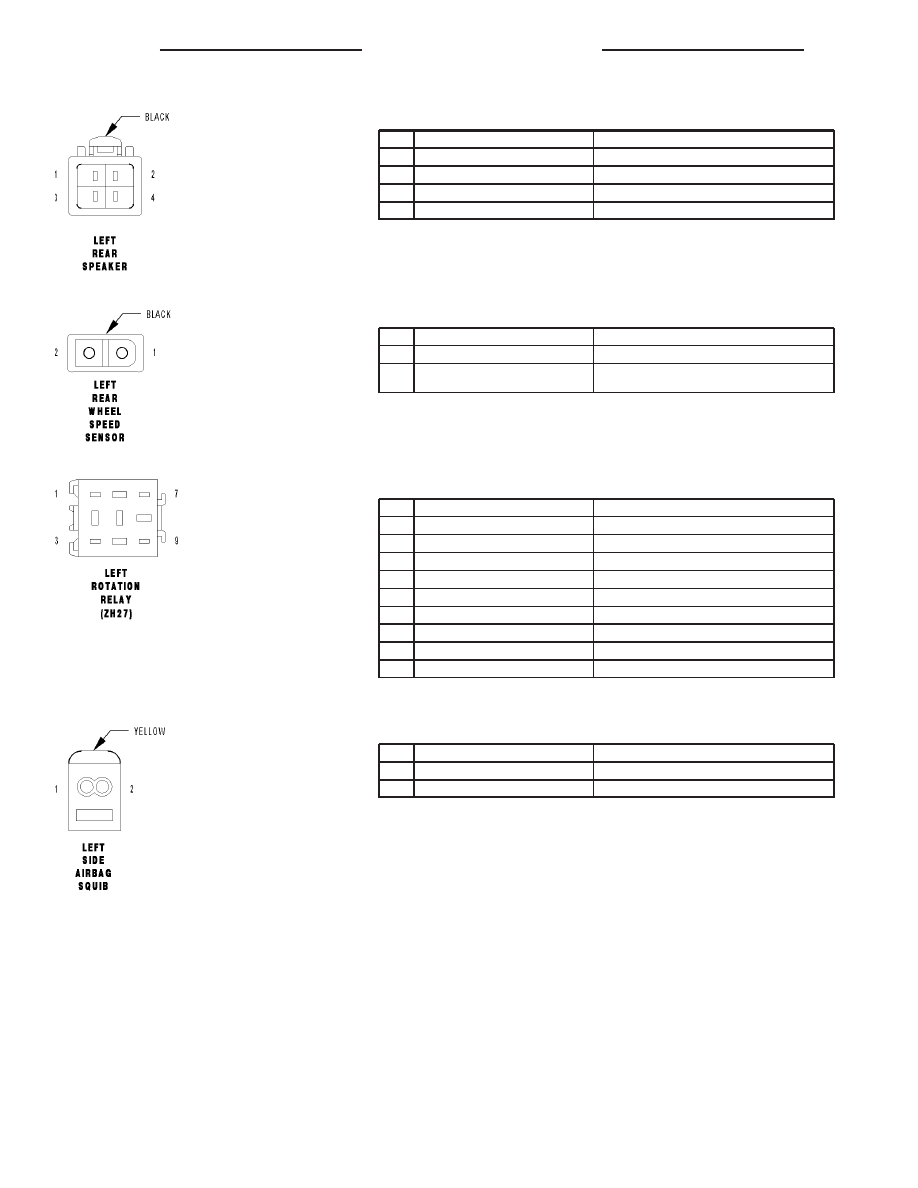

LEFT REAR SPEAKER - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

16PK

AMPLIFIED LEFT REAR SPEAKER (+)

2

16DG

AMPLIFIED LEFT REAR SPEAKER (-)

3

16BL

LEFT REAR SPEAKER SUPPLY VOLTAGE

4

16BK/RD

LEFT REAR SPEAKER GROUND

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

LEFT REAR WHEEL SPEED SENSOR SIGNAL

2

20BL

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

LEFT ROTATION RELAY (ZH27) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

RD

FUSED B(+)

3

-

-

4

BK

ROTATION RELAY GROUND

5

BK

GROUND

6

DG

LEFT ROTATION RELAY CONTROL

7

-

-

8

BK

LEFT ROTATION RELAY OUTPUT

9

-

-

LEFT SIDE AIRBAG SQUIB - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BL/GY

LEFT SIDE SQUIB LINE 1

2

20BL/RD

LEFT SIDE SQUIB LINE 2

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

ZH
