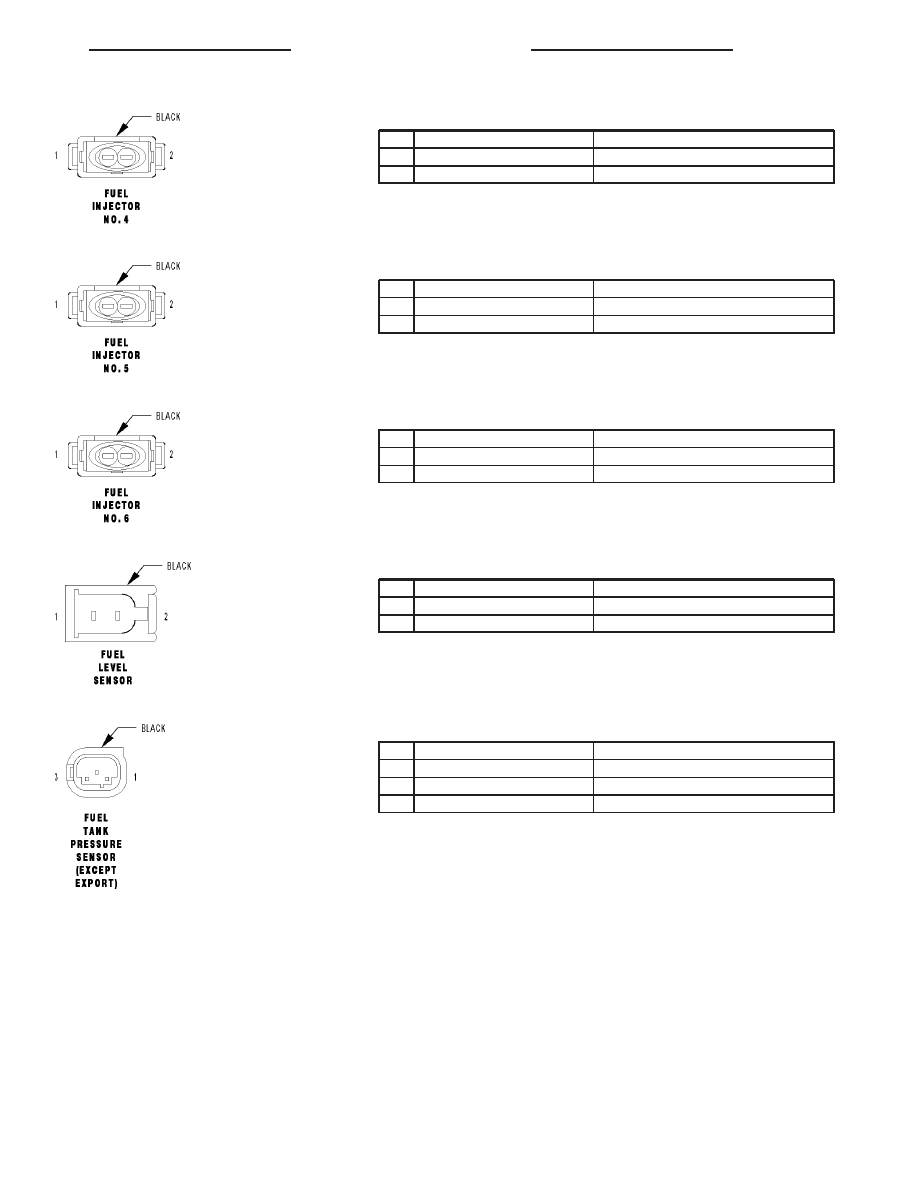

FUEL INJECTOR NO. 4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18GY/BL

FUSED ENGINE CONTROL RELAY OUTPUT

2

18GY/BL

FUEL INJECTOR NO. 4 CONTROL

FUEL INJECTOR NO. 5 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18GY/YL

FUSED ENGINE CONTROL RELAY OUTPUT

2

18GY/YL

FUEL INJECTOR NO. 5 CONTROL

FUEL INJECTOR NO. 6 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18GY/VT

FUSED ENGINE CONTROL RELAY OUTPUT

2

18GY/VT

FUEL INJECTOR NO. 6 CONTROL

FUEL LEVEL SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/GY

FUEL LEVEL SENSOR RETURN

2

20BL/BK

FUEL LEVEL SENSOR SIGNAL

FUEL TANK PRESSURE SENSOR (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20DG

FUEL TANK PRESSURE SENSOR SIGNAL

2

20BR/YL

SENSOR GROUND

3

20BK/RD

5 VOLT SUPPLY

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

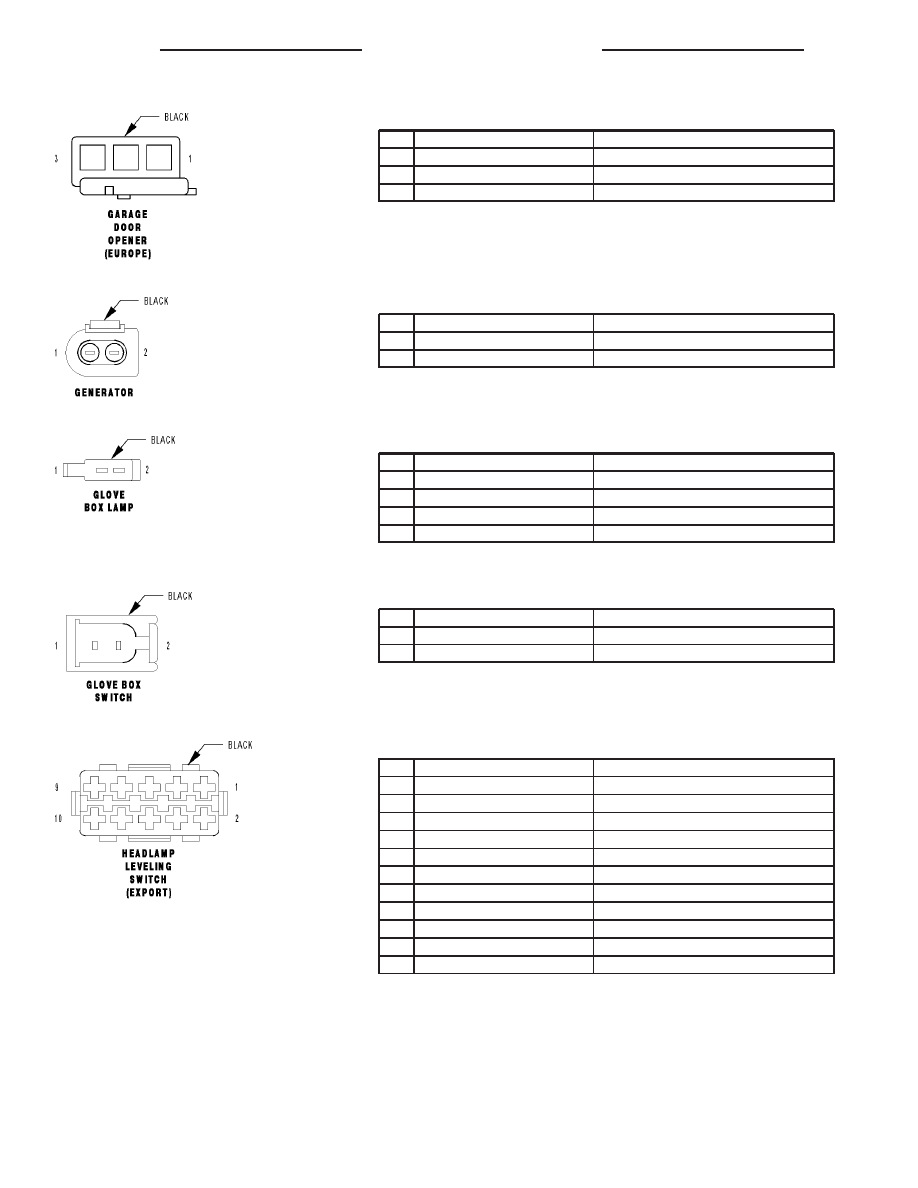

GARAGE DOOR OPENER (EUROPE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

-

-

3

20PK/YL/BK

FUSED IGNITION SWITCH OUTPUT

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BL

LOW BATTERY INDICATOR OUTPUT

2

18BL/WT (SRT)

GENERATOR CONTROL

GLOVE BOX LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

1

20BR

GROUND

2

16BK/BL

FUSED B(+)

2

16BK/BL

FUSED B(+)

GLOVE BOX SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/GY

GLOVE BOX SWITCH SENSE

HEADLAMP LEVELING SWITCH (EXPORT) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

18BR

GROUND

4

-

-

5

18YL/VT

HEADLAMP ADJUST SIGNAL

5

18YL/VT

HEADLAMP ADJUST SIGNAL

6

-

-

7

-

-

8

-

-

9

18DG/WT

FUSED ILLUMINATION CONTROL MODULE OUTPUT

10

-

-

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

ZH

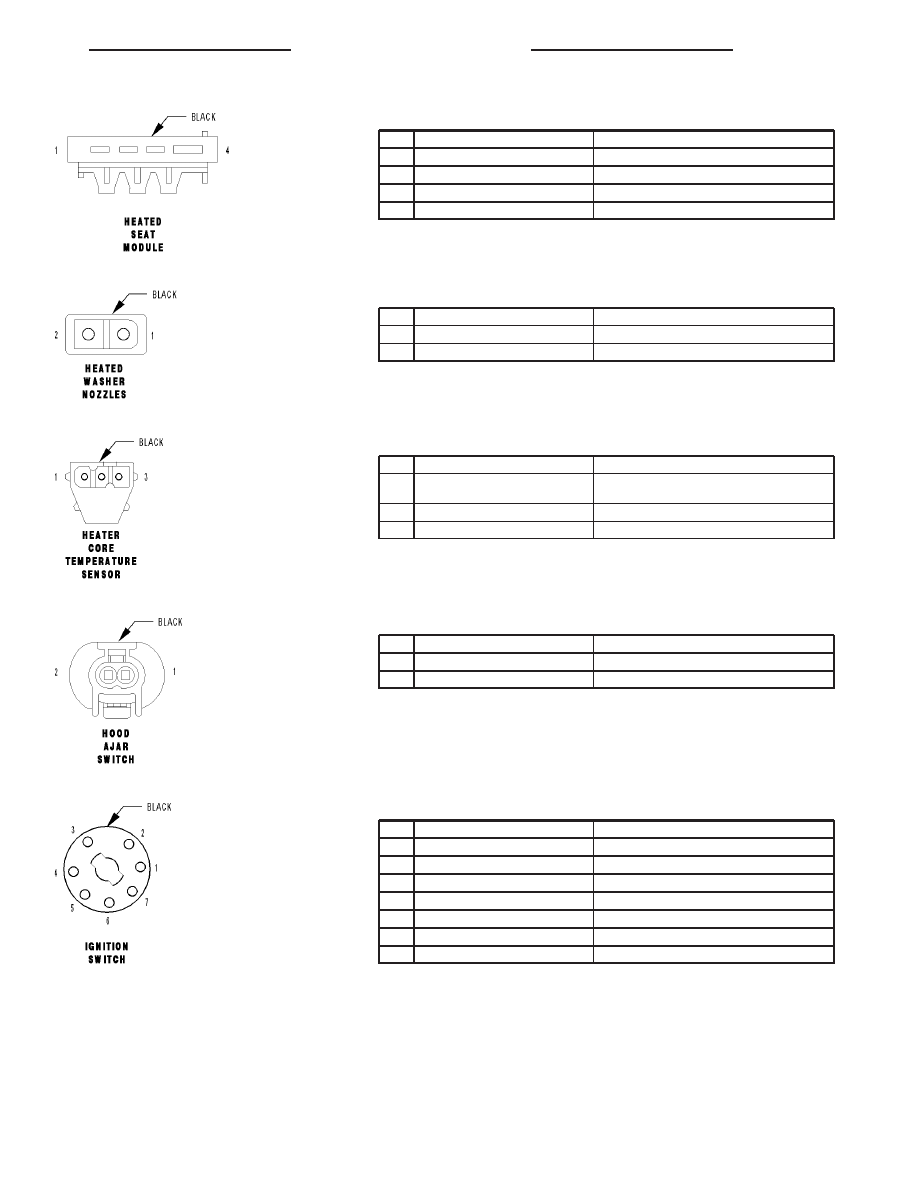

HEATED SEAT MODULE - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

16BK/VT

RIGHT HEATED SEAT OUTPUT

2

20PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

3

16BK/GY

LEFT HEATED SEAT OUTPUT

4

14RD/YL

FUSED B(+)

HEATED WASHER NOZZLES - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18PK/RD/WT

FUSED IGNITION SWITCH OUTPUT

2

18BR

GROUND

HEATER CORE TEMPERATURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

22GY/DG

RIGHT HEATER CORE TEMPERATURE SENSOR SIG-
NAL

2

22BR/YL

SENSOR GROUND

3

22GY/PK

LEFT HEATER CORE TEMPERATURE SENSOR SIGNAL

HOOD AJAR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/RD

HOOD AJAR SWITCH SENSE

2

18BR

GROUND

IGNITION SWITCH - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

12PK/RD

FUSED IGNITION SWITCH OUTPUT

2

18DG/WT

FUSED IGNITION SWITCH OUTPUT

3

12PK/YL

FUSED IGNITION SWITCH OUTPUT

4

16VT

FUSED IGNITION SWITCH OUTPUT

5

12RD

FUSED B(+)

6

20PK/DG

FUSED IGNITION SWITCH OUTPUT

7

12RD

FUSED B(+)

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

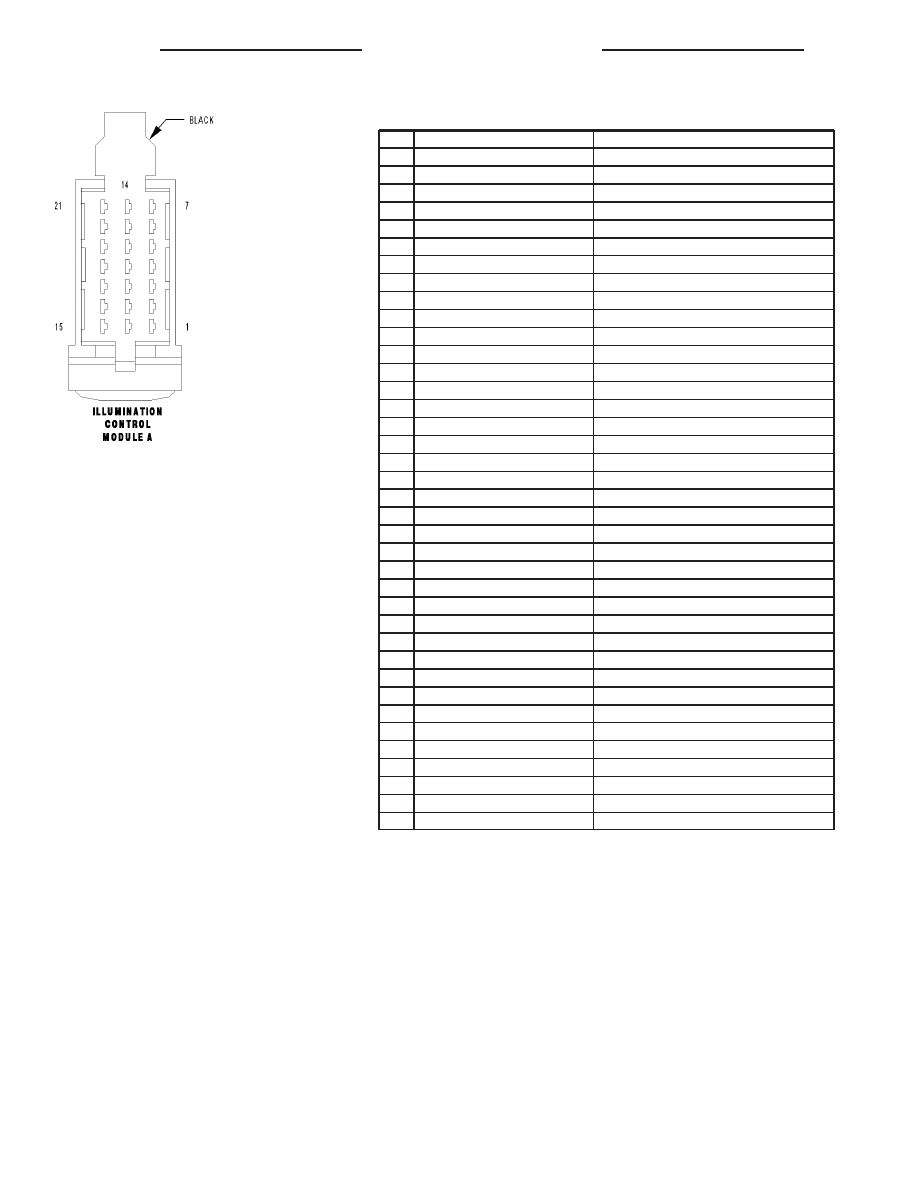

ILLUMINATION CONTROL MODULE A - BLACK 21 WAY

CAV

CIRCUIT

FUNCTION

1

20GY/YL (LHD A/T)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

1

20GY/YL (LHD M/T)

BACKUP LAMP SWITCH OUTPUT

1

18RD/WT (RHD)

FUSED IGNITION SWITCH OUTPUT

2

18BK/RD (LHD)

BRAKE LAMP RELAY OUTPUT

2

20GY/YL (RHD A/T)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

2

20GY/YL (RHD M/T)

BACKUP LAMP SWITCH OUTPUT

3

18GY/YL (LHD A/T)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

3

18GY/YL (LHD M/T)

BACKUP LAMP SWITCH OUTPUT

4

18GY/YL (LHD A/T)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

4

18GY/YL (LHD M/T)

BACKUP LAMP SWITCH OUTPUT

4

20PK/RD (RHD)

FUSED IGNITION SWITCH OUTPUT

5

20BK/BL (LHD)

BRAKE LAMP RELAY OUTPUT

6

18BK/YL (LHD)

BRAKE LAMP RELAY OUTPUT

6

18GY/DG (RHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

7

18BK/RD (LHD)

BRAKE LAMP RELAY OUTPUT

8

14YL/BK

FOG LAMP SWITCH OUTPUT

9

20GY/YL (A/T)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

9

20GY/YL (M/T)

BACKUP LAMP SWITCH OUTPUT

10

18DG/WT (LHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

10

18BK/RD (RHD)

BRAKE LAMP RELAY OUTPUT

11

18GY/RD (LHD)

FUSED RIGHT STANDING/PARK LAMPS OUTPUT

11

18BK/RD (RHD)

BRAKE LAMP RELAY OUTPUT

12

18GY/VT

FUSED ILLUMINATION CONTROL MODULE OUTPUT

13

18GY/YL

FUSED ILLUMINATION CONTROL MODULE OUTPUT

14

18GY/DG (LHD EXPORT)

REAR FOG LAMP SWITCH OUTPUT

14

18GY/BK (RHD)

FUSED LEFT STANDING/PARK LAMPS OUTPUT

15

18PK/RD (LHD)

FUSED IGNITION SWITCH OUTPUT

16

18RD/WT (LHD)

FUSED IGNITION SWITCH OUTPUT

16

18GY/YL (RHD A/T)

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

16

18GY/YL (RHD M/T)

BACKUP LAMP SWITCH OUTPUT

17

-

-

18

18GY/BK (LHD)

FUSED LEFT STANDING/PARK LAMPS OUTPUT

18

18DG/WT (RHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

19

18BL/BR (LHD)

FUSED LEFT STANDING/PARK LAMPS OUTPUT

19

20BK/BL (RHD)

BRAKE LAMP RELAY OUTPUT

20

18BK/YL (RHD)

BRAKE LAMP RELAY OUTPUT

21

18BK/VT (LHD)

FUSED RIGHT STANDING/PARK LAMPS OUTPUT

21

18GY/RD (RHD)

FUSED RIGHT STANDING/PARK LAMPS OUTPUT

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

ZH
