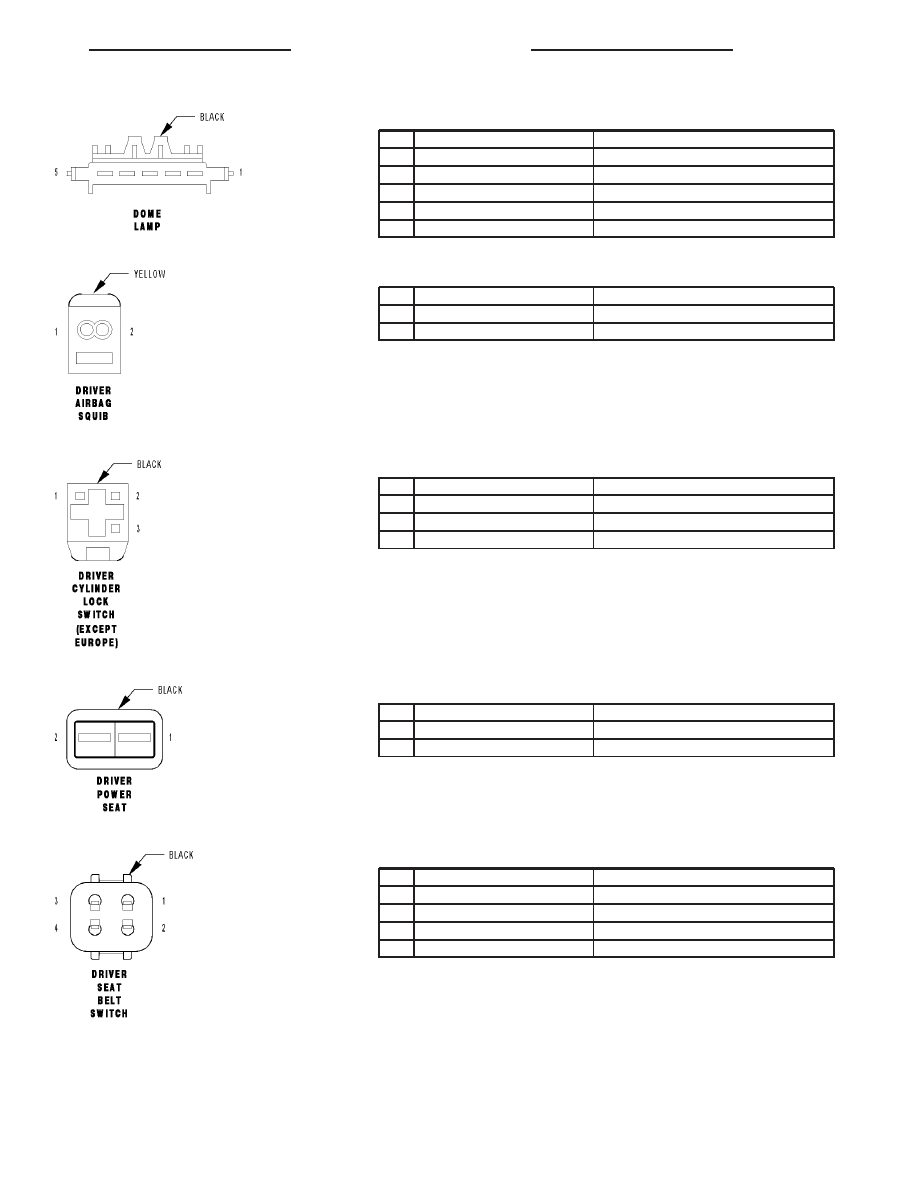

DOME LAMP - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/YL

CARGO LAMP CONTROL

2

18BR

GROUND

3

18BL/BR

DOME LAMP CONTROL

4

18RD/GY

FUSED B(+)

5

-

-

DRIVER AIRBAG SQUIB - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

-

DRIVER SQUIB LINE 2

2

-

DRIVER SQUIB LINE 1

DRIVER CYLINDER LOCK SWITCH (EXCEPT EUROPE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BL

DRIVER CYLINDER LOCK SWITCH SENSE (LOCK)

3

20BK

DRIVER CYLINDER LOCK SWITCH SENSE (UNLOCK)

DRIVER POWER SEAT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

14RD/BK

FUSED POWER SEAT RELAY OUTPUT

2

14BR

GROUND

DRIVER SEAT BELT SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20GY/DG

DRIVER SEAT BELT SWITCH SENSE

3

20BR

GROUND

4

20BR/DG

DRIVER SEAT BELT SWITCH SENSE

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

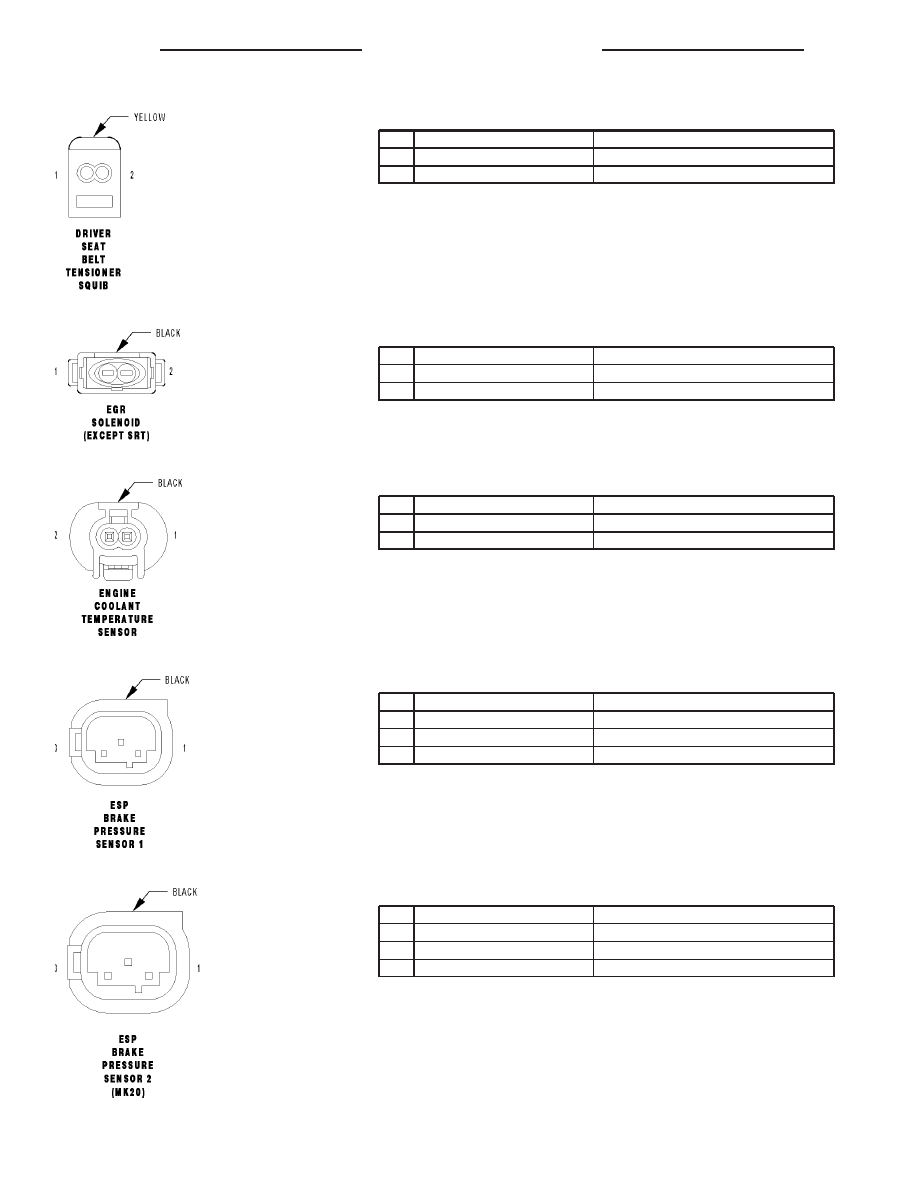

DRIVER SEAT BELT TENSIONER SQUIB - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BL

DRIVER SEAT BELT SQUIB LINE 2

2

20BR/YL

DRIVER SEAT BELT SQUIB LINE 1

EGR SOLENOID (EXCEPT SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20GY/WT

EGR SOLENOID CONTROL

2

20RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

ENGINE COOLANT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20DG/RD

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

20BR/WT

SENSOR GROUND

ESP BRAKE PRESSURE SENSOR 1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/BL

SENSOR GROUND

2

20BL/WT

ESP BRAKE PRESSURE SENSOR 1 SIGNAL

3

20BK/RD/WT

5 VOLT SUPPLY

ESP BRAKE PRESSURE SENSOR 2 (MK20) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/DG

SENSOR GROUND

2

20DG/WT

ESP BRAKE PRESSURE SENSOR 2 SIGNAL

3

20BK/RD/WT

5 VOLT SUPPLY

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

ZH

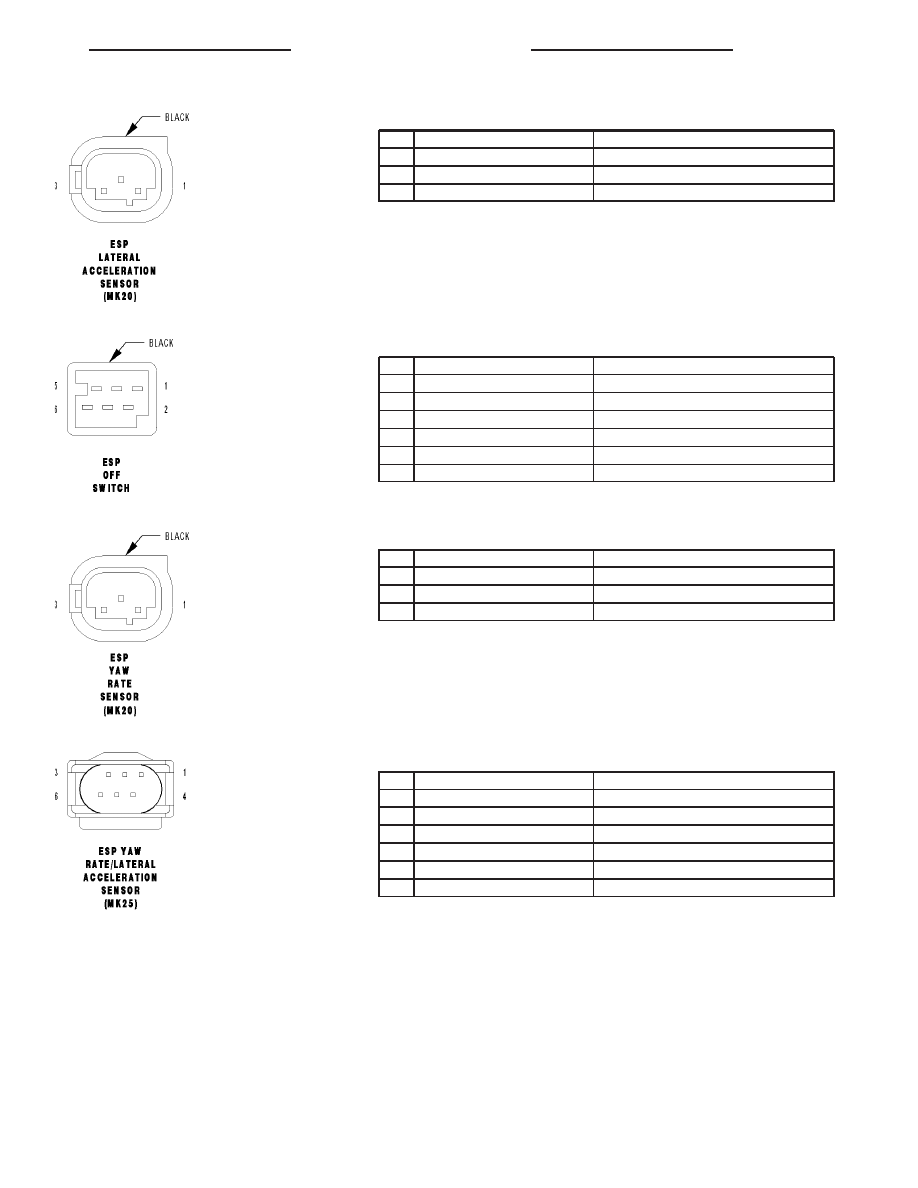

ESP LATERAL ACCELERATION SENSOR (MK20) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BK/RD/WT

ESP LATERAL ACCELERATION SENSOR SIGNAL

2

20BR

SENSOR GROUND

3

20BK/PK/WT

5 VOLT SUPPLY

ESP OFF SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

20BK/BL

ESP OFF SWITCH SENSE

3

-

-

4

-

-

5

-

-

6

-

-

ESP YAW RATE SENSOR (MK20) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20YL/BL

ESP YAW RATE SENSOR SIGNAL

2

20BR

SENSOR GROUND

3

20RD/DG

5 VOLT SUPPLY

ESP YAW RATE/LATERAL ACCELERATION SENSOR (MK25) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

20DG

S-CAN (-)

2

20WT

S-CAN (+)

3

20RD/DG

5 VOLT SUPPLY

4

-

-

5

20BR

SENSOR GROUND

6

20BL/YL

STEERING ANGLE SENSOR SIGNAL

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

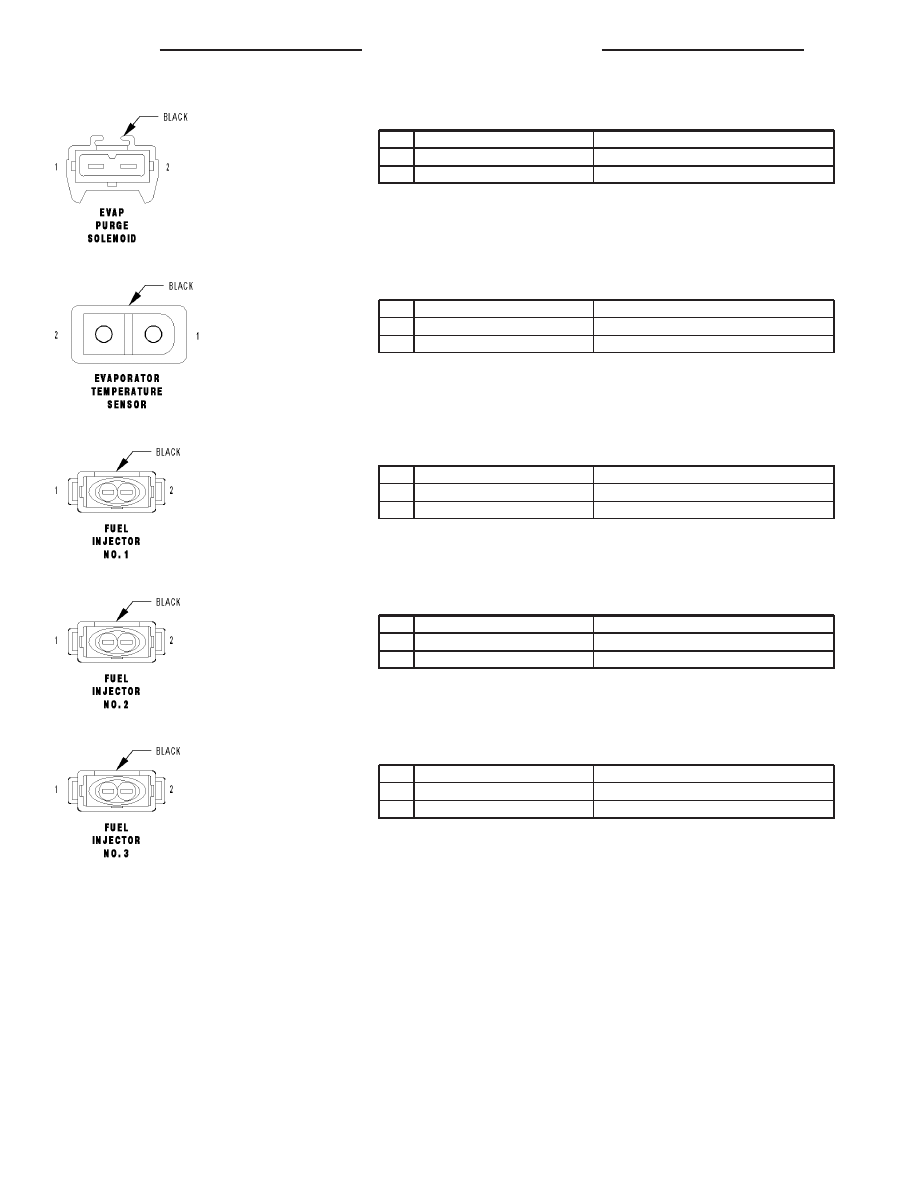

EVAP PURGE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BR/RD

EVAP PURGE SOLENOID CONTROL

EVAPORATOR TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

22BR/YL

EVAPORATOR TEMPERATURE SENSOR GROUND

2

22GY/RD

EVAPORATOR TEMPERATURE SENSOR SIGNAL

FUEL INJECTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18GY/BK

FUSED ENGINE CONTROL RELAY OUTPUT

2

18GY/BK

FUEL INJECTOR NO. 1 CONTROL

FUEL INJECTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18GY/RD

FUSED ENGINE CONTROL RELAY OUTPUT

2

18GY/RD

FUEL INJECTOR NO. 2 CONTROL

FUEL INJECTOR NO. 3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18GY/DG

FUSED ENGINE CONTROL RELAY OUTPUT

2

18GY/DG

FUEL INJECTOR NO. 3 CONTROL

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

ZH
