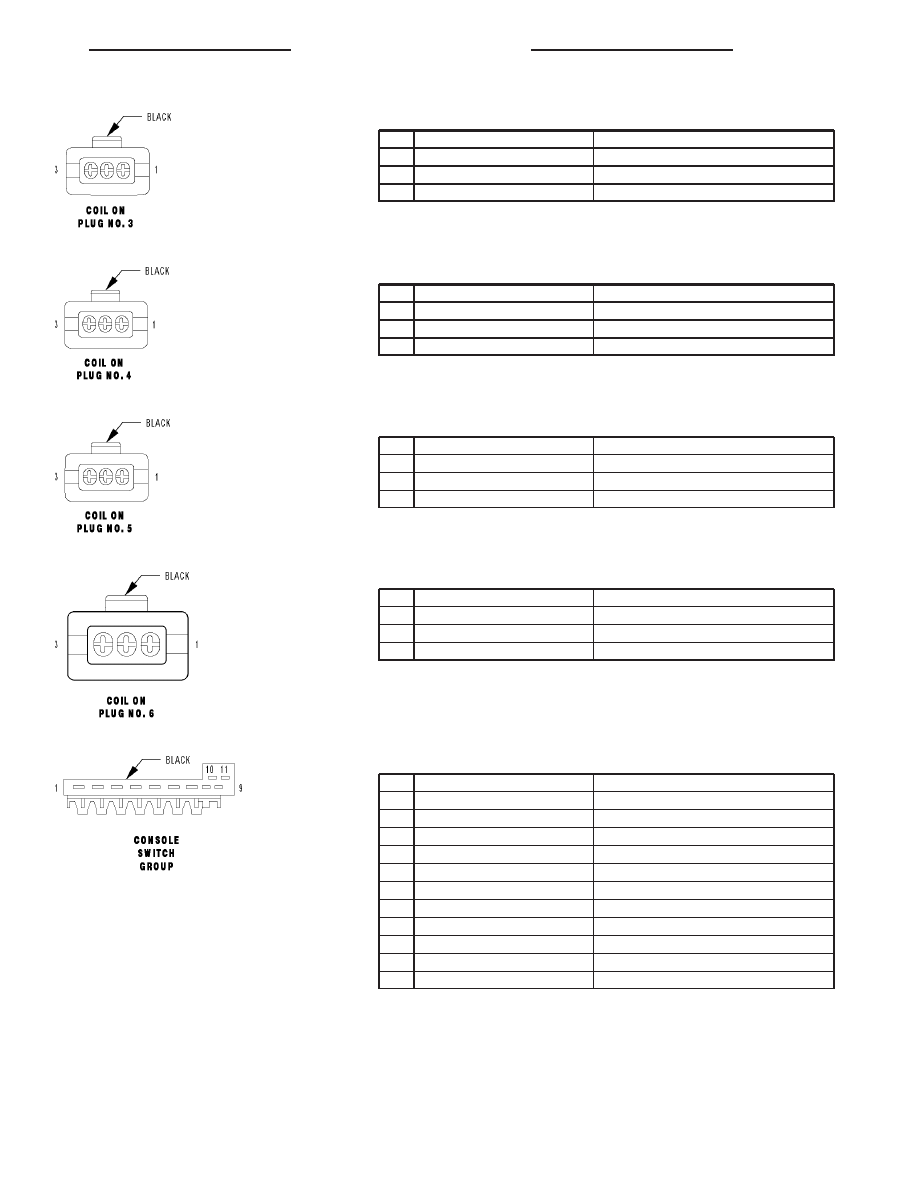

COIL ON PLUG NO. 3 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18DG

COIL ON PLUG DRIVER NO. 3

2

18BK/DG

FUSED IGNITION SWITCH OUTPUT

3

18DG/WT

COIL ON PLUG DRIVER NO. 3

COIL ON PLUG NO. 4 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18BL

COIL ON PLUG DRIVER NO. 4

2

18BK/YL

FUSED IGNITION SWITCH OUTPUT

3

18BL/WT

COIL ON PLUG DRIVER NO. 4

COIL ON PLUG NO. 5 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18VT

COIL ON PLUG DRIVER NO. 5

2

18BK/YL

FUSED IGNITION SWITCH OUTPUT

3

18VT/WT

COIL ON PLUG DRIVER NO. 5

COIL ON PLUG NO. 6 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18GY

COIL ON PLUG DRIVER NO. 6

2

18BK/YL

FUSED IGNITION SWITCH OUTPUT

3

18GY/WT

COIL ON PLUG DRIVER NO. 6

CONSOLE SWITCH GROUP - BLACK 11 WAY

CAV

CIRCUIT

FUNCTION

1

18BK/WT

LEFT TURN SIGNAL OUTPUT

2

18BK/DG

RIGHT TURN SIGNAL OUTPUT

3

16BK/BL

TURN SIGNAL MONITORED GROUND

4

20BR

GROUND

5

16BK/YL

HAZARD SWITCH SIGNAL

6

16RD/YL

FUSED B(+)

7

16BK/WT/BL

FUSED IGNITION SWITCH OUTPUT

8

20WT/DG

DOOR LOCK SWITCH MUX

9

20GY/BL

FUSED ILLUMINATION FEED

10

-

-

11

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

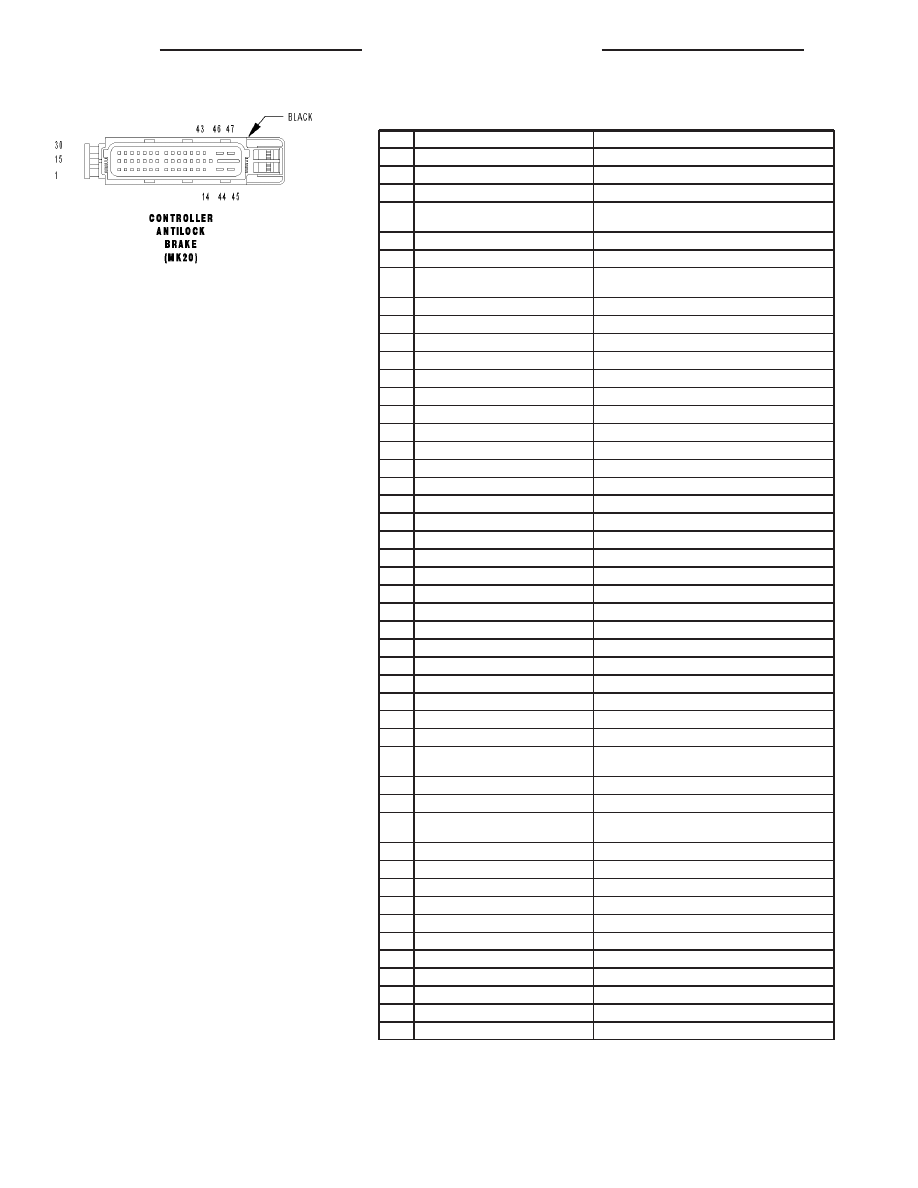

CONTROLLER ANTILOCK BRAKE (MK20) - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

20RD/WT

BRAKE LAMP SWITCH A OUTPUT

2

18BR/DG

BRAKE PAD WEAR INDICATOR DRIVER

3

18BR

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

4

18DG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

5

20DG/WT

WHEEL SPEED SENSOR OUTPUT

6

20BR

LEFT REAR WHEEL SPEED SENSOR SIGNAL

7

20BL

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

8

20YL/BL

SCI TRANSMIT

9

20BR

SENSOR GROUND

10

20BK/RD/WT

ESP LATERAL ACCELERATION SENSOR SIGNAL

11

20BR/BL

SENSOR GROUND

12

20BL/WT

ESP BRAKE PRESSURE SENSOR 1 SIGNAL

13

20GY

BAS RELEASE SWITCH SENSOR (RELEASED)

14

18DG/BL

5 VOLT SUPPLY

15

22DG

CAN C BUS (-)

16

22WT

CAN C BUS (+)

17

20BK/RD

BRAKE LAMP RELAY OUTPUT

18

18RD/YL

TRACTION SYSTEM RELAY OUTPUT

19

20BL/DG

WHEEL SPEED SENSOR OUTPUT

20

-

-

21

20VT/DG

BAS TRAVEL SENSOR SIGNAL

22

20PK/YL

5 VOLT SUPPLY

23

20BK/VT

BAS CONTROL

24

20BK/PK/WT

5 VOLT SUPPLY

25

20BR

SENSOR GROUND

26

20BK/RD/WT

5 VOLT SUPPLY

27

20BR/DG

SENSOR GROUND

28

20BK/YL

BRAKE LAMP RELAY CONTROL

29

20BL/YL

STEERING ANGLE SENSOR SIGNAL

30

20BK/BL

ESP OFF SWITCH SENSE

31

20DG/VT

PARK BRAKE SWITCH SENSE

32

18BR

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

33

18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

34

-

-

35

20BR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

36

20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

37

20YL/DG

SENSOR GROUND

38

20RD/DG

5 VOLT SUPPLY

39

20YL/BL

ESP YAW RATE SENSOR SIGNAL

40

20BK/RD/WT

5 VOLT SUPPLY

41

20DG/WT

ESP BRAKE PRESSURE SENSOR 2 SIGNAL

42

20PK

12 VOLT SUPPLY

43

18YL/VT

BAS RELEASE SWITCH SENSOR (APPLIED)

44

14BR

GROUND

45

14BK

FUSED B(+)

46

12BR

GROUND

47

12BK

FUSED B(+)

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

ZH

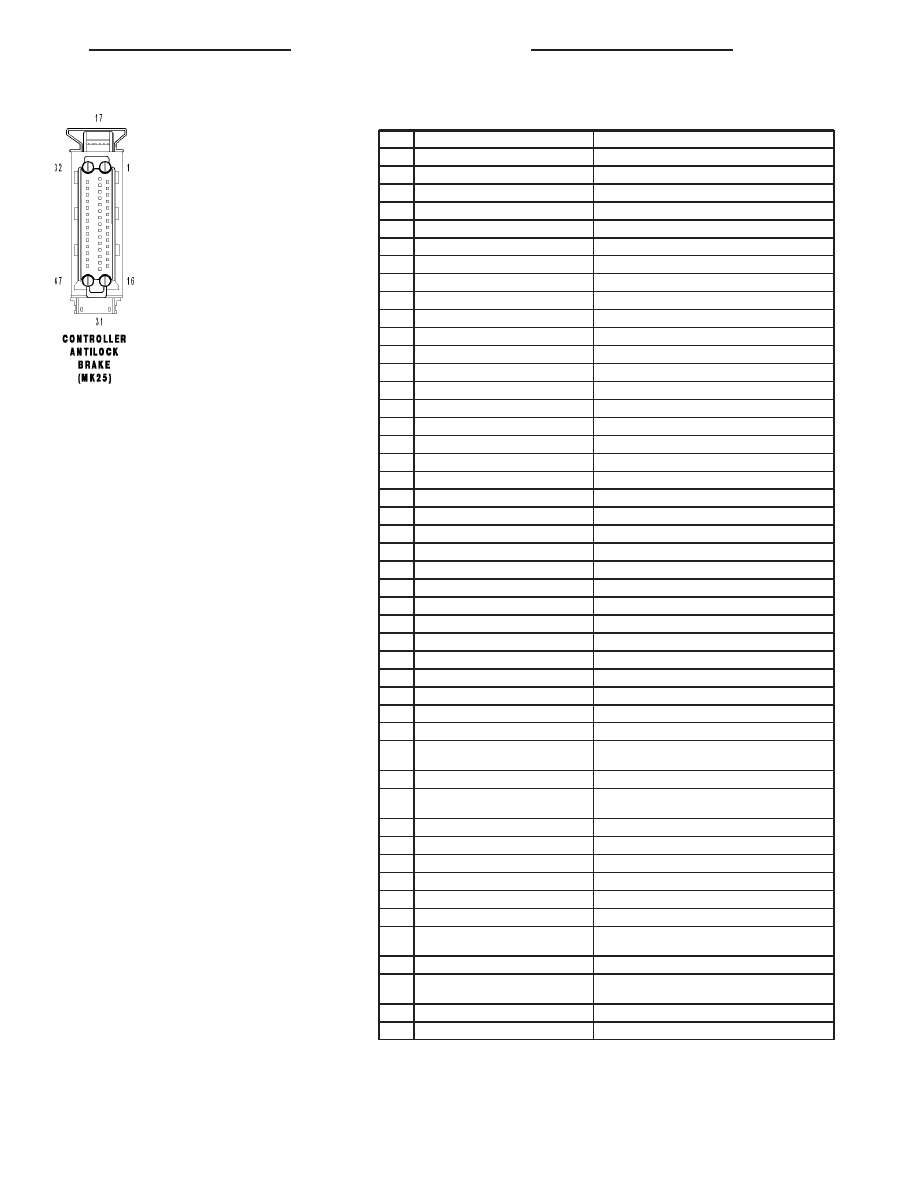

CONTROLLER ANTILOCK BRAKE (MK25) - 47 WAY

CAV

CIRCUIT

FUNCTION

1

12BK

FUSED B(+)

2

20RD/YL

SCI TRANSMIT

3

20YL/DG

SENSOR GROUND

4

18RD/YL

TRACTION SYSTEM RELAY OUTPUT

5

20VT/DG

BAS TRAVEL SENSOR SIGNAL

6

20RD/DG

5 VOLT SUPPLY

7

20PK/YL

5 VOLT SUPPLY

8

-

-

9

-

-

10

20BL/DG

WHEEL SPEED SENSOR OUTPUT

11

22WT

CAN (+)

12

20BK/DG

ESP OFF SIGNAL

13

-

-

14

20DG/WT

WHEEL SPEED SENSOR OUTPUT

15

22DG

CAN (-)

16

12BR

GROUND

17

18DG/BL

5 VOLT SUPPLY

18

20BK/RD/WT

5 VOLT SUPPLY

19

20BR/BL

SENSOR GROUND

20

20BL/WT

ESP BRAKE PRESSURE SENSOR 1 SIGNAL

21

-

-

22

-

-

23

20BK/YL

BRAKE LAMP RELAY CONTROL

24

20BR

SENSOR GROUND

25

20DG

S-CAN (-)

26

-

-

27

20GY

BAS RELEASE SWITCH SENSOR (RELEASED)

28

20BK/VT

BAS CONTROL

29

20WT

S-CAN (+)

30

20PK

12 VOLT SUPPLY

31

18YL/VT

BAS RELEASE SWITCH SENSOR (APPLIED)

32

12BK

FUSED B(+)

33

20WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

20BR

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

35

-

-

36

20BL

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

37

20BR

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

18BR/DG

BRAKE PAD WEAR INDICATOR DRIVER

39

20DG/VT

PARK BRAKE SWITCH SENSE

40

20BK/BL

ESP OFF SWITCH SENSE

41

-

-

42

20BR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

44

-

-

45

20DG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

46

20BR

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

12BR

GROUND

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

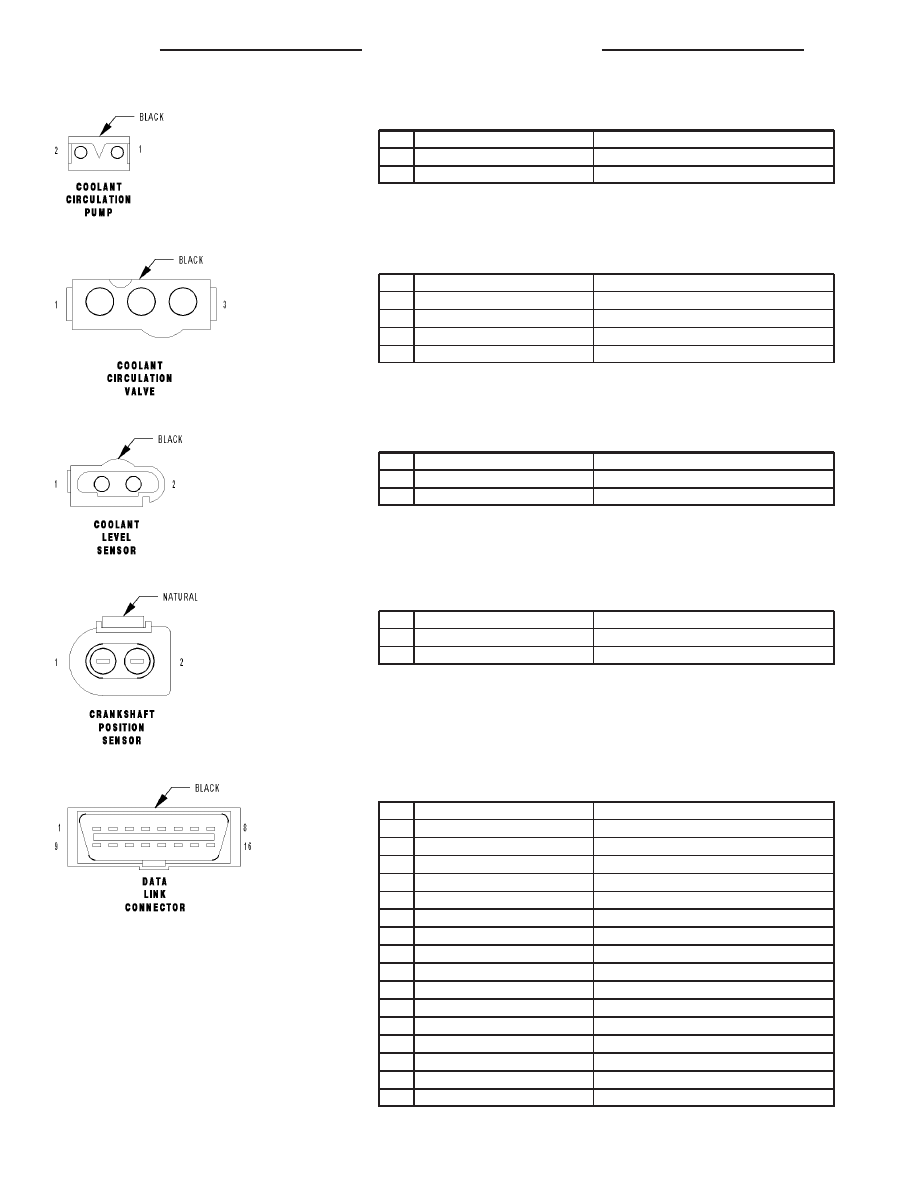

COOLANT CIRCULATION PUMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20RD/YL

FUSED B(+)

2

20BR/DG

COOLANT CIRCULATION PUMP CONTROL

COOLANT CIRCULATION VALVE - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/VT

LEFT COOLANT CIRCULATION VALVE CONTROL

2

20RD/YL

FUSED B(+)

2

18RD/YL

FUSED B(+)

3

20BR/RD

RIGHT COOLANT CIRCULATION VALVE CONTROL

COOLANT LEVEL SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/BL

COOLANT/WASHER LEVEL COMBINATION

2

20BR/YL

COOLANT/WASHER LEVEL SIGNAL

CRANKSHAFT POSITION SENSOR - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

20DG

CRANKSHAFT POSITION SENSOR SIGNAL 2

2

20DG/WT

CRANKSHAFT POSITION SENSOR SIGNAL 1

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

20BK/WT

SCI TRANSMIT

2

-

-

3

20DG/YL

SCI RECEIVE

4

18BR

GROUND

5

20BR/YL

SENSOR GROUND

6

-

-

7

22BL

SCI TRANSMIT

8

20RD/WT

FUSED IGNITION SWITCH OUTPUT

9

22RD/YL

SCI TRANSMIT

10

-

-

11

22DG

SCI TRANSMIT

12

20BK/YL (ZH27)

SCI TRANSMIT

13

22YL

SCI TRANSMIT

14

-

-

15

22BK/BL

SCI TRANSMIT

16

18RD/DG

FUSED B(+)

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

ZH
