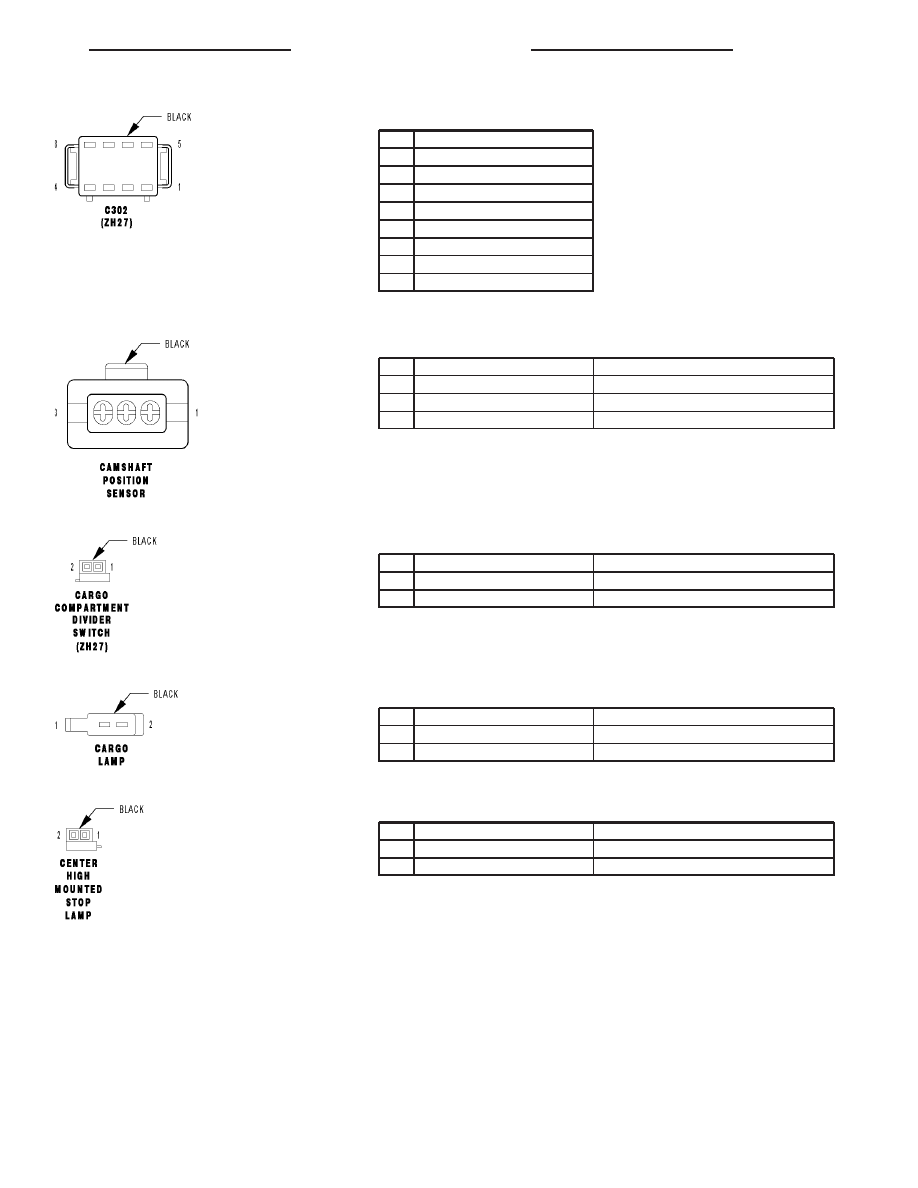

C302 (ZH27) - BLACK (SPOILER SIDE)

CAV

CIRCUIT

1

16RD/WT (EXCEPT SRT)

2

16BR/WT (EXCEPT SRT)

3

20BR/GY (EXCEPT SRT)

4

20BR/YL (EXCEPT SRT)

5

20BK/BL

6

18GY/VT

7

18GY/YL

8

14BR

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/DG

SENSOR GROUND

2

20PK

CAMSHAFT POSITION SENSOR SIGNAL

3

20RD/BL

FUSED ENGINE CONTROL RELAY OUTPUT

CARGO COMPARTMENT DIVIDER SWITCH (ZH27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/BK

CARGO DIVIDER SENSE

CARGO LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/YL

CARGO LAMP CONTROL

2

18RD/GY

FUSED B(+)

CENTER HIGH MOUNTED STOP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BK/BL

BRAKE LAMP RELAY OUTPUT

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

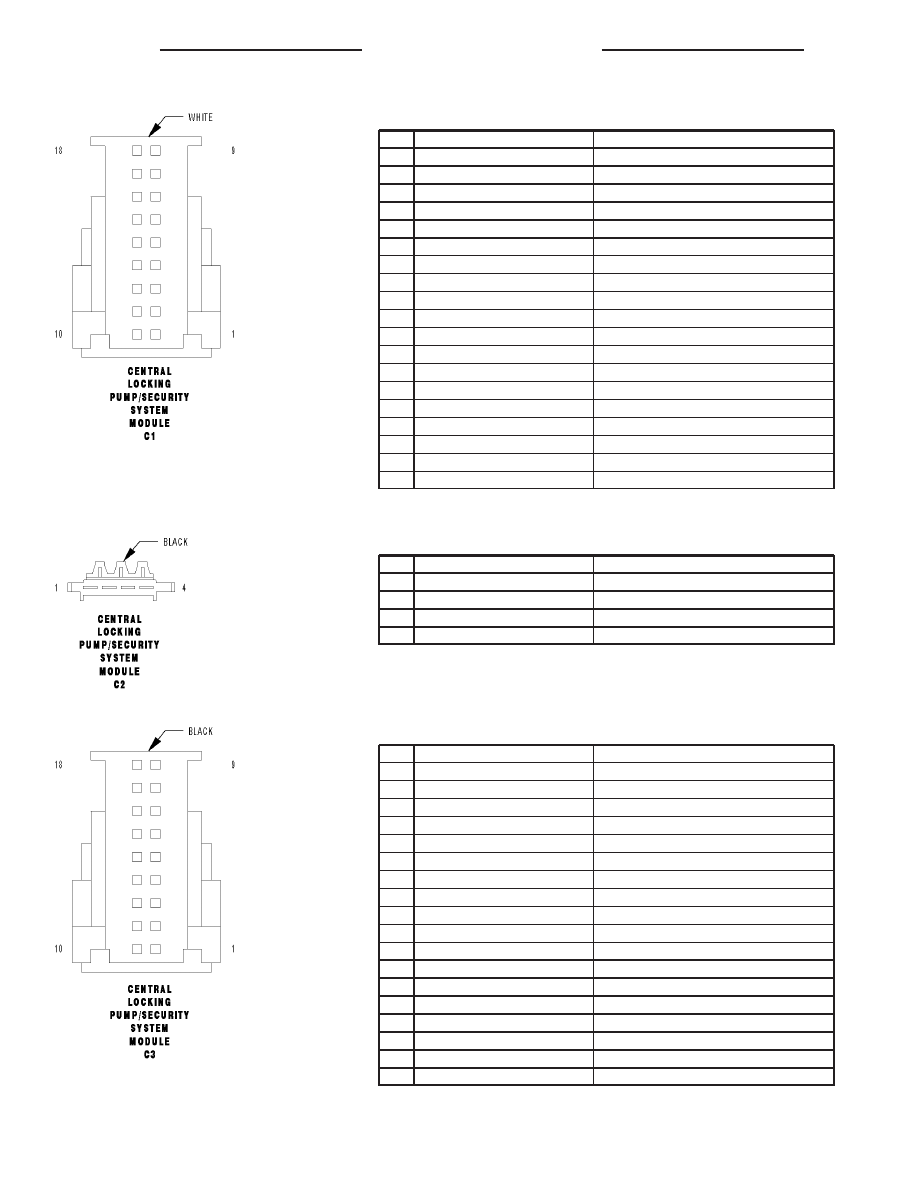

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE C1 - WHITE 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

22WT

CAN B BUS (+)

9

22DG

CAN B BUS (-)

10

-

-

11

-

-

12

-

-

13

20BR/BL (ZH27)

LIFTGATE LOCK SWITCH SENSE (UNLOCK)

13

20BR/YL (ZH29)

LIFTGATE LOCK SWITCH SENSE (UNLOCK)

14

20BR/GY

LEFT DOOR AJAR SWITCH SENSE

15

-

-

16

20BR/PK

RIGHT DOOR AJAR SWITCH SENSE

17

-

-

18

-

-

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE C2 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

14BK

REAR WINDOW DEFOGGER GRID SUPPLY

2

12RD/DG

FUSED B(+)

3

14BR

GROUND

4

16BK/YL/WT

FUSED B(+)

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE C3 - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

22DG/GY

SENSOR GROUND

5

18BR/RD

HOOD AJAR SWITCH SENSE

6

20WT/DG

TOW-AWAY ALARM SWITCH SENSE

7

20YL/RD

SIREN SIGNAL OUTPUT

8

20YL (EXPORT)

INTRUSION SENSOR SIGNAL

9

20BR/DG (ZH27)

TONNEAU COVER SWITCH SENSE

10

-

-

11

22RD/DG

TOW-AWAY ALARM SWITCH LED CONTROL

12

-

-

13

-

-

14

-

-

15

18BR/DG

ANTI-THEFT TOW SENSOR SIGNAL

16

20BR/GY

GLOVE BOX SWITCH SENSE

17

-

-

18

-

-

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

ZH

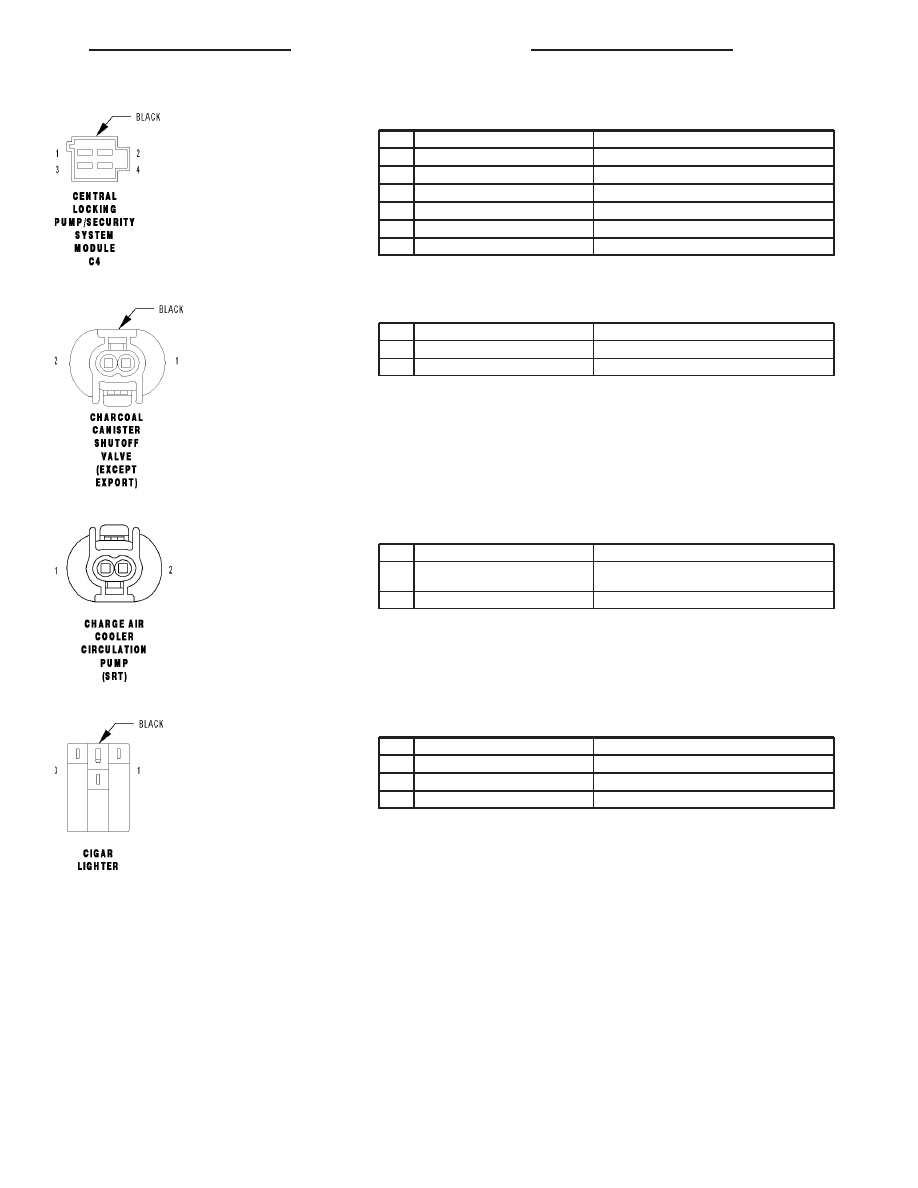

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE C4 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

14YL/BK

FOG LAMP SWITCH OUTPUT

2

18GY/RD (EXCEPT EXPORT)

RIGHT TAIL LAMP OUTPUT

2

18BK/DG (EXPORT)

RIGHT TAIL LAMP OUTPUT

3

-

-

4

18GY/BK (EXCEPT EXPORT)

LEFT TAIL LAMP OUTPUT

4

18BK/WT (EXPORT)

LEFT TAIL LAMP OUTPUT

CHARCOAL CANISTER SHUTOFF VALVE (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BR/BL

CHARCOAL CANISTER SHUTOFF VALVE CONTROL

CHARGE AIR COOLER CIRCULATION PUMP (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/BL

FUSED CHARGE AIR COOLER CIRCULATION PUMP
DRIVER

2

18BR

GROUND

CIGAR LIGHTER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

-

-

3

16BK/BL

FUSED IGNITION SWITCH OUTPUT

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

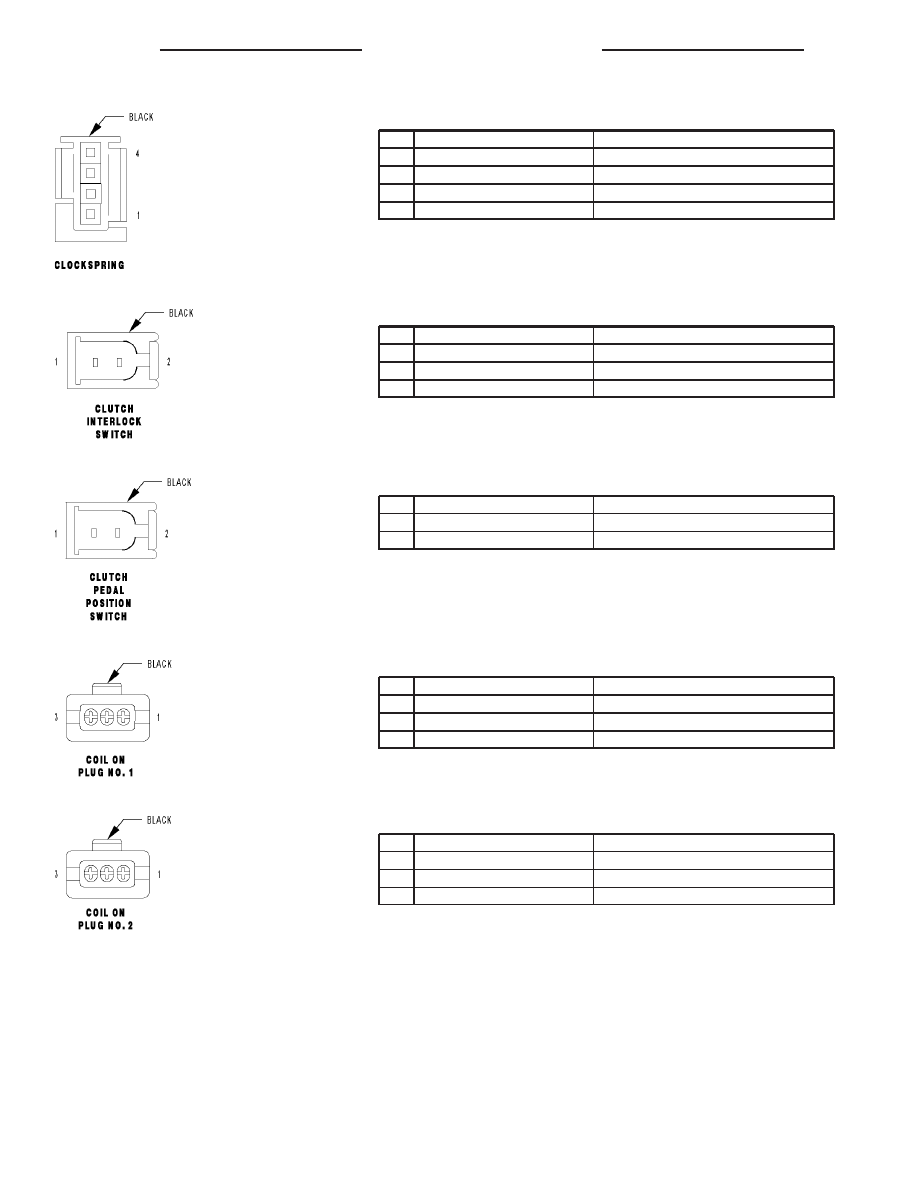

CLOCKSPRING - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

HORN GROUND

2

20YL

HORN RELAY CONTROL

3

20VT

DRIVER SQUIB LINE 1

4

20DG

DRIVER SQUIB LINE 2

CLUTCH INTERLOCK SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20VT

FUSED IGNITION SWITCH OUTPUT

2

20VT

CLUTCH INTERLOCK SWITCH OUTPUT

2

20VT

CLUTCH INTERLOCK SWITCH OUTPUT

CLUTCH PEDAL POSITION SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20RD/BK

CLUTCH PEDAL POSITION SWITCH SIGNAL

COIL ON PLUG NO. 1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18BK

COIL ON PLUG DRIVER NO. 1

2

18BK/DG

FUSED IGNITION SWITCH OUTPUT

3

18BK/WT

COIL ON PLUG DRIVER NO. 1

COIL ON PLUG NO. 2 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18YL

COIL ON PLUG DRIVER NO. 2

2

18BK/DG

FUSED IGNITION SWITCH OUTPUT

3

18YL/WT

COIL ON PLUG DRIVER NO. 2

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

ZH
