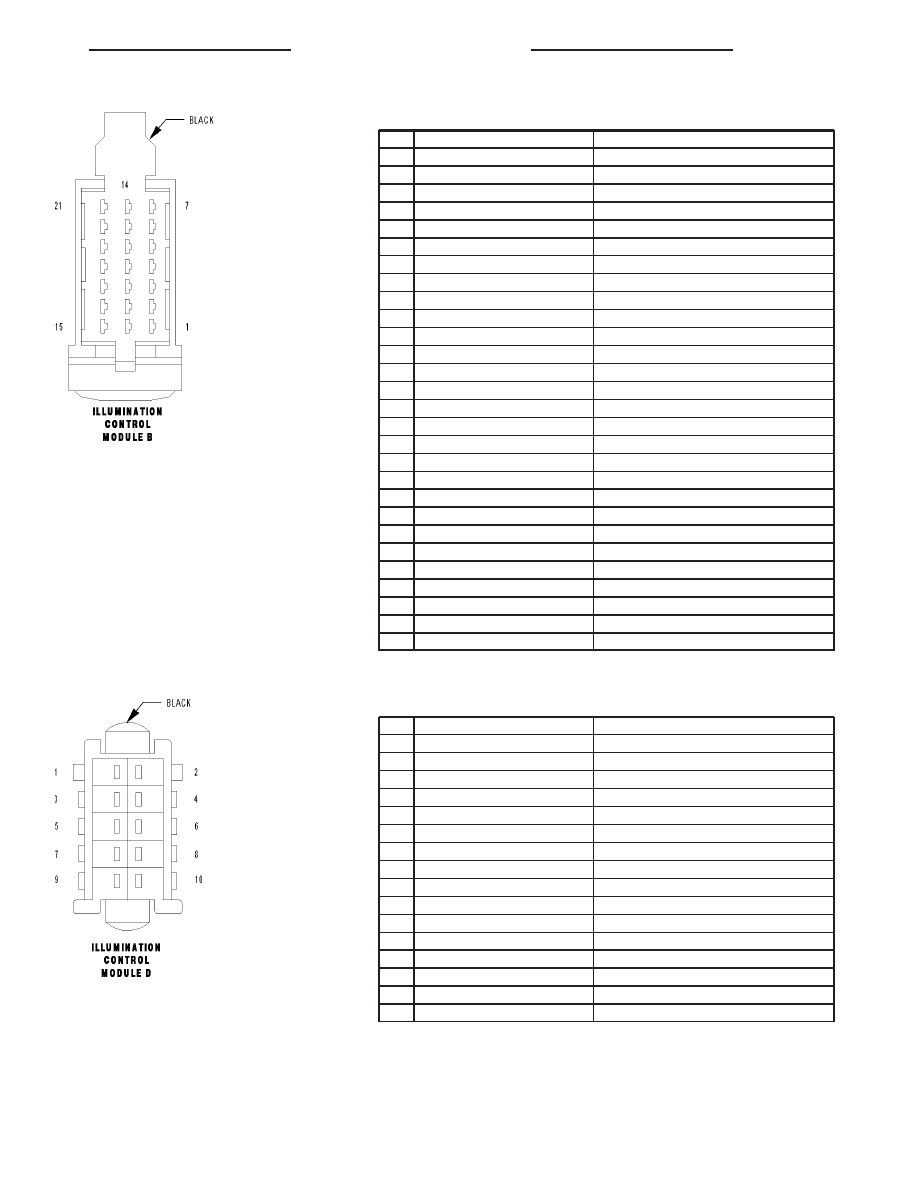

ILLUMINATION CONTROL MODULE B - BLACK 21 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

16YL

FUSED LOW BEAM OUTPUT

4

16WT (LHD)

FUSED HIGH BEAM OUTPUT

4

16YL/BK (RHD)

FUSED LOW BEAM OUTPUT

5

16YL/BK (LHD)

FUSED LOW BEAM OUTPUT

5

18GY/RD (RHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

6

16WT/BK (LHD)

FUSED HIGH BEAM OUTPUT

6

18GY/YL (RHD)

FUSED FOG LAMP OUTPUT

7

18GY/RD (LHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

7

18GY/YL (RHD)

FUSED FOG LAMP OUTPUT

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

18DG (EXCEPT EXPORT)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

15

-

-

16

-

-

17

-

-

18

18DG/WT (EXCEPT EXPORT)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

19

18GY/BK (LHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

19

16WT (RHD)

FUSED HIGH BEAM OUTPUT

20

18GY/YL (LHD)

FUSED FOG LAMP OUTPUT

20

18GY/BK (RHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

21

18GY/YL (LHD)

FUSED FOG LAMP OUTPUT

21

16WT/BK (RHD)

FUSED HIGH BEAM OUTPUT

ILLUMINATION CONTROL MODULE D - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

16BK/WT/BL

FUSED IGNITION SWITCH OUTPUT

2

16WT/YL

HEADLAMP SUPPLY

3

18DG/WT (LHD)

FUSED IGNITION SWITCH OUTPUT

3

20BL/WT (RHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

4

20BR/BK (LHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

4

18DG/WT (RHD)

FUSED IGNITION SWITCH OUTPUT

5

16BR (LHD)

GROUND

5

20BR/BK (RHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

6

20BL/WT (LHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

6

16BR (RHD)

GROUND

7

20WT/BK (LHD)

HIGH BEAM INDICATOR LAMP

8

20WT/BK (RHD)

HIGH BEAM INDICATOR LAMP

9

16WT (LHD)

HEADLAMP HIGH BEAM SUPPLY

9

18GY (RHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

10

18GY (LHD)

FUSED ILLUMINATION CONTROL MODULE OUTPUT

10

16WT (RHD)

HEADLAMP HIGH BEAM SUPPLY

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

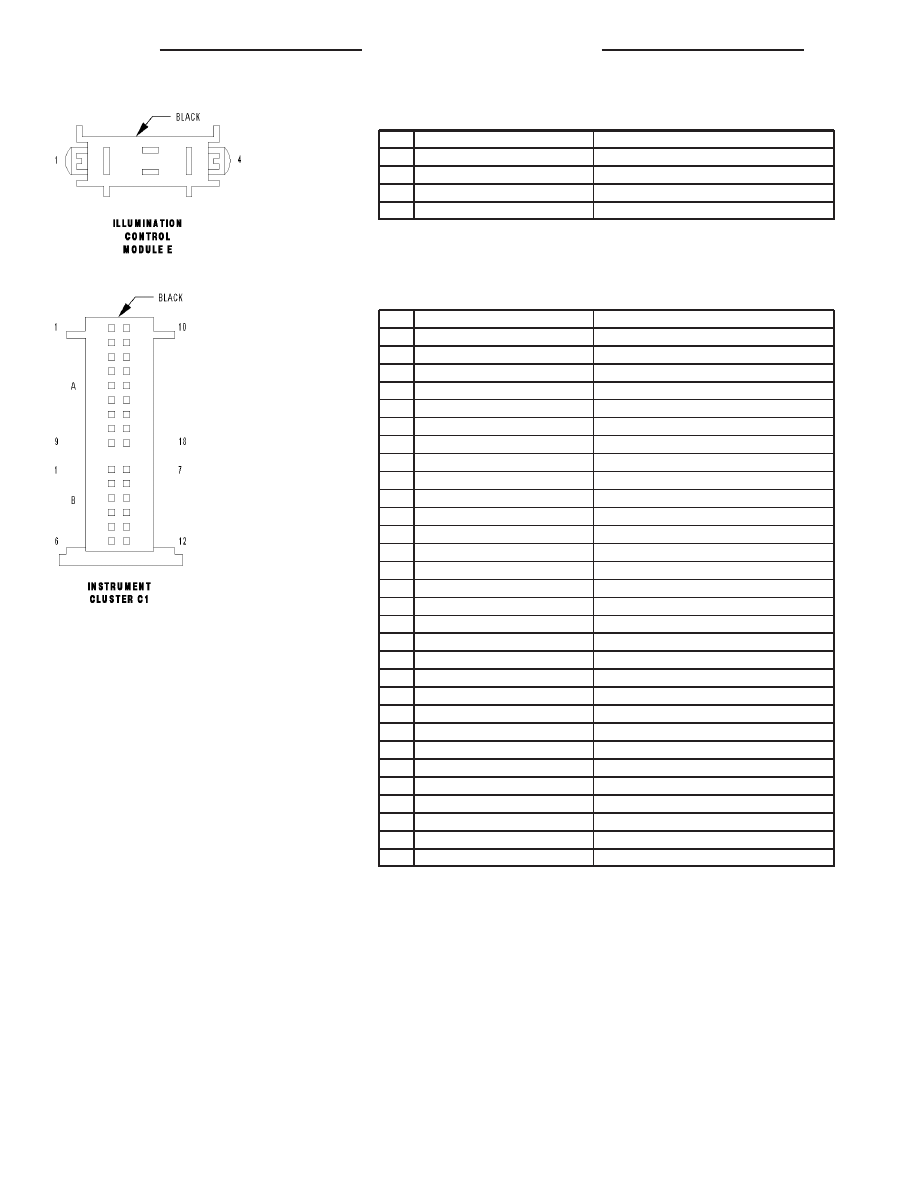

ILLUMINATION CONTROL MODULE E - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

12RD

FUSED B(+)

2

20DG/VT

PARK BRAKE SWITCH SENSE

3

-

-

4

12PK/RD

FUSED IGNITION SWITCH OUTPUT

INSTRUMENT CLUSTER C1 - BLACK 30 WAY

CAV

CIRCUIT

FUNCTION

1B

20BL

LOW BATTERY INDICATOR OUTPUT

1A

20BK/WT

LEFT TURN SIGNAL OUTPUT

2A

20WT/BK

HIGH BEAM INDICATOR LAMP

2B

-

-

3B

-

-

3A

20BR

GROUND

4A

20BL/WT

FUSED ILLUMINATION CONTROL MODULE OUTPUT

4B

20BR/YL

COOLANT/WASHER LEVEL SIGNAL

5B

20DG

AMBIENT TEMPERATURE SENSOR SIGNAL

5A

18GY/BL

FUSED ILLUMINATION FEED

6A

20BR/GY

KEY-IN IGNITION SWITCH SENSE

6B

20BR

AMBIENT TEMPERATURE SENSOR GROUND

7B

20BR/WT

BRAKE FLUID LEVEL SWITCH SENSE

7A

20BR/BK

FUSED ILLUMINATION CONTROL MODULE OUTPUT

8A

22YL/VT

SERIAL COMMUNICATION K1

8B

-

-

9B

22WT

CAN C BUS (+)

9A

20PK/RD/BL

FUSED IGNITION SWITCH OUTPUT

10A

20BK/DG

RIGHT TURN SIGNAL OUTPUT

10B

22DG

CAN C BUS (-)

11A

20RD/YL

FUSED B(+)

11B

22BK/BL

SCI TRANSMIT

12A

20BR

GROUND

12B

20BR

COOLANT/WASHER LEVEL RETURN

13A

18GY

FUSED ILLUMINATION CONTROL MODULE OUTPUT

14A

-

-

15A

-

-

16A

-

-

17A

22BK/WT

SERIAL COMMUNICATION K2

18A

-

-

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

ZH

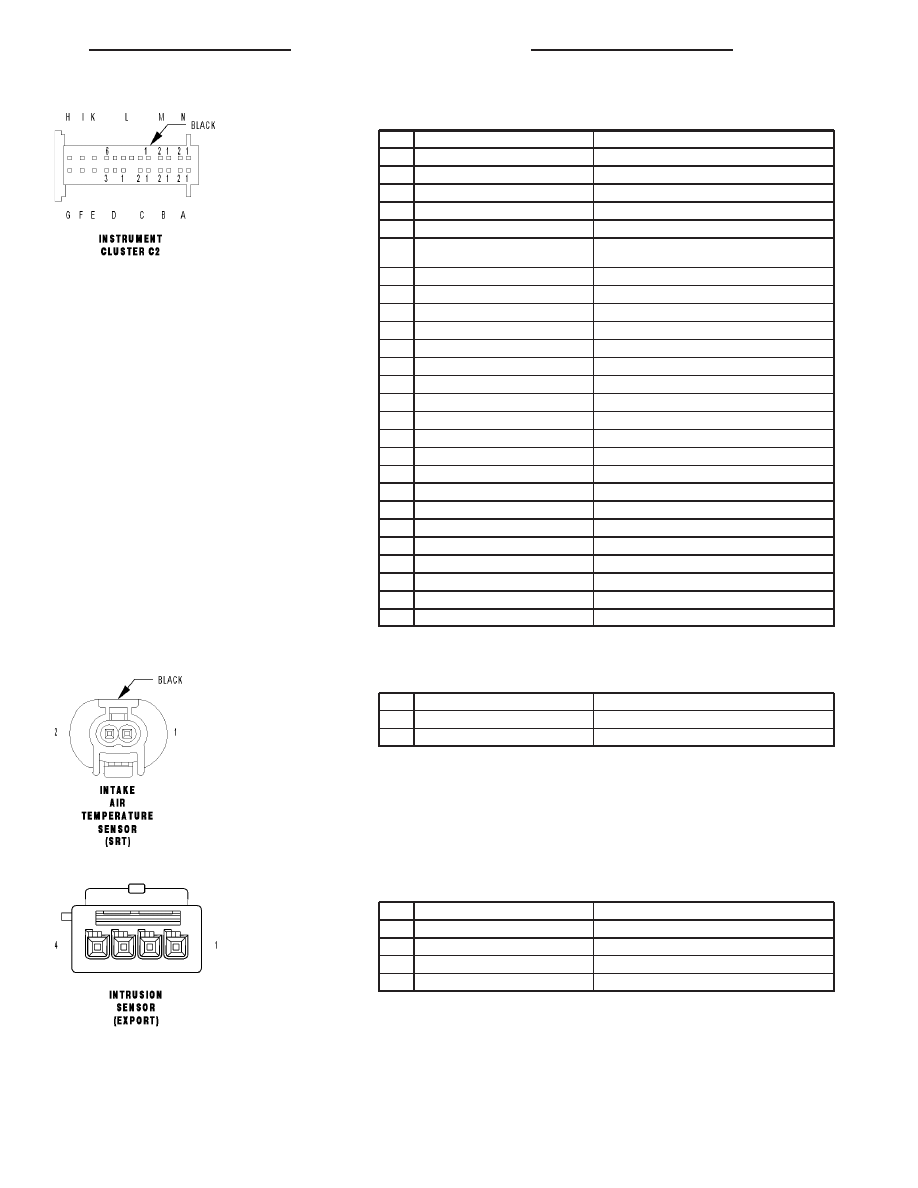

INSTRUMENT CLUSTER C2 - BLACK 25 WAY

CAV

CIRCUIT

FUNCTION

1A

-

-

1B

-

-

1C

20PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

1D

-

-

1E

-

-

1F

20GY/YL

LOW TIRE PRESSURE WARNING INDICATOR CON-
TROL

1G

-

-

1H

-

-

1I

20BR/DG

DRIVER SEAT BELT SWITCH SENSE

1K

20BK/BR

TELESCOPING STEERING SWITCH SENSE

1L

20BK/VT

INSTRUMENT CLUSTER WAKE UP SIGNAL

1M

-

-

1N

-

-

2M

-

-

2N

20DG/VT

FUSED IGNITION SWITCH OUTPUT

2D

-

-

2C

20PK

AIRBAG WARNING INDICATOR DRIVER

2B

-

-

2A

-

-

2L

22BR/GY (LHD)

LEFT DOOR AJAR SWITCH SENSE

2L

22BR/PK (RHD)

RIGHT DOOR AJAR SWITCH SENSE

3L

-

-

3D

-

-

4L

20BL/BK

FUEL LEVEL SENSOR SIGNAL

5L

20BR/GY

FUEL LEVEL SENSOR RETURN

6L

-

-

INTAKE AIR TEMPERATURE SENSOR (SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/YL

SENSOR GROUND

2

20YL/DG

IAT SENSOR SIGNAL

INTRUSION SENSOR (EXPORT) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20YL

INTRUSION SENSOR SIGNAL

3

20PK/RD/WT

FUSED IGNITION SWITCH OUTPUT

4

20RD/YL

FUSED B(+)

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

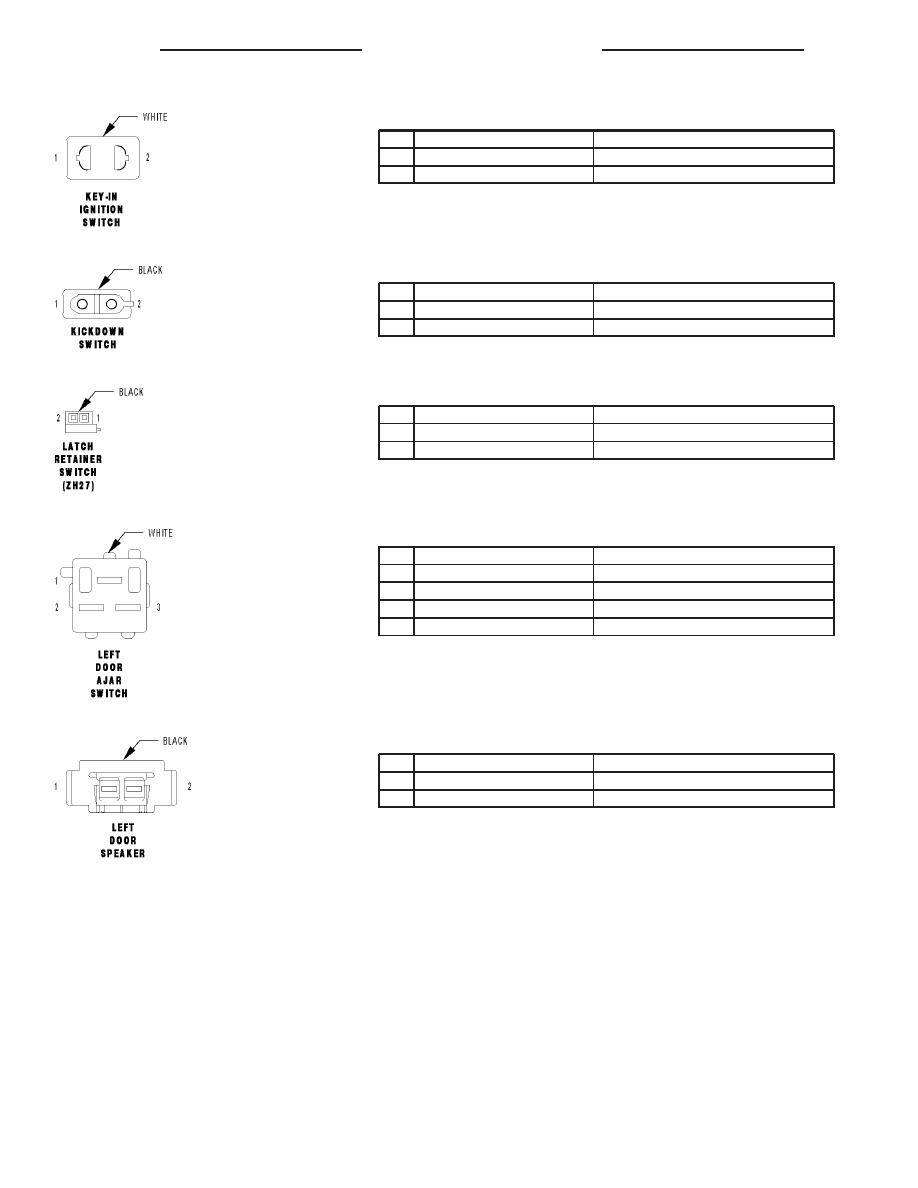

KEY-IN IGNITION SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/GY

KEY-IN IGNITION SWITCH SENSE

2

20RD/YL

FUSED B(+)

KICKDOWN SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BK

KICKDOWN SWITCH SIGNAL

LATCH RETAINER SWITCH (ZH27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20DG/WT

LATCH RETAINER SWITCH SENSE

LEFT DOOR AJAR SWITCH - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/GY

LEFT DOOR AJAR SWITCH SENSE

2

20BR/GY

LEFT DOOR AJAR SWITCH SENSE

3

-

-

LEFT DOOR SPEAKER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

16BR/DG

AMPLIFIED LEFT DOOR SPEAKER (-)

2

16BK/BL

AMPLIFIED LEFT DOOR SPEAKER (+)

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

ZH
