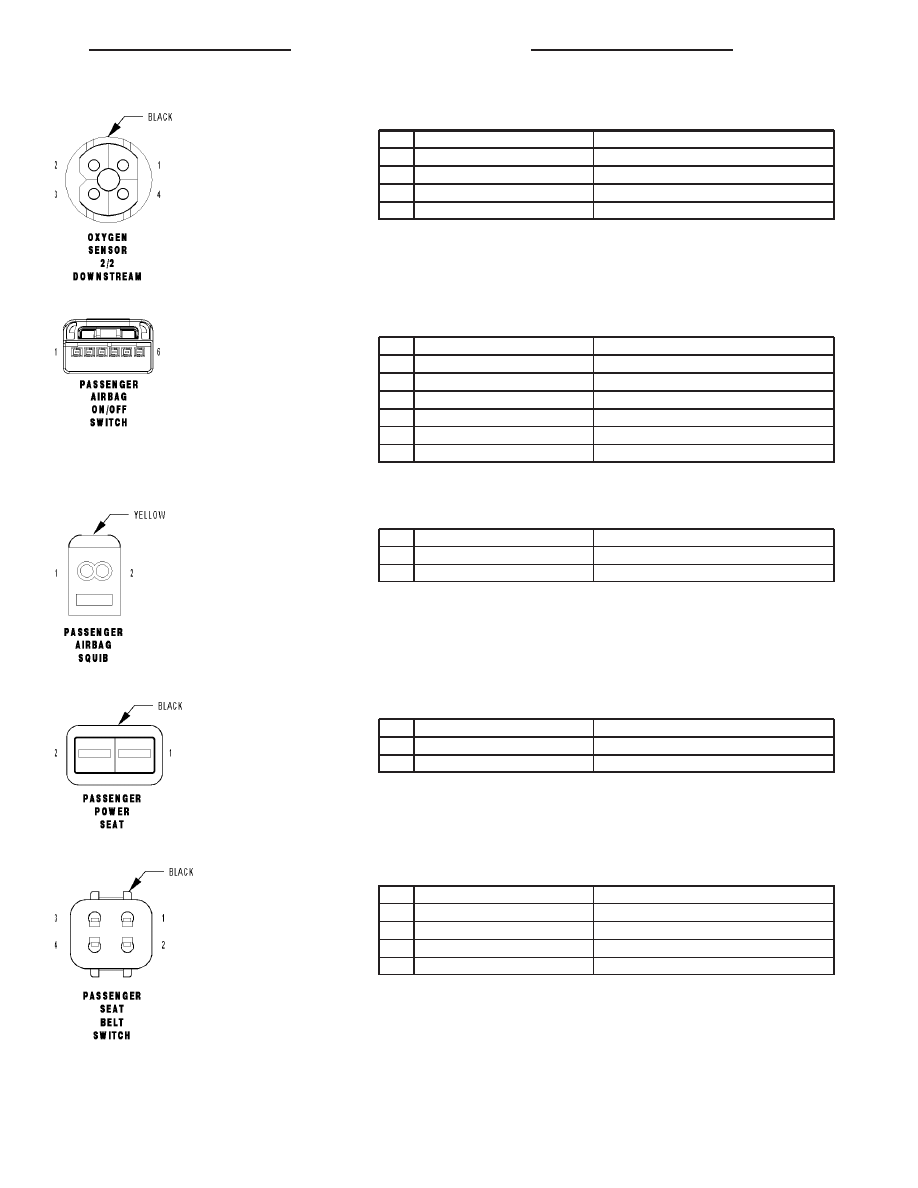

OXYGEN SENSOR 2/2 DOWNSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BR/DG

OXYGEN SENSOR 2/2 HEATER CONTROL

3

20BR

SENSOR GROUND

4

20YL/DG

OXYGEN SENSOR 2/2 SIGNAL

PASSENGER AIRBAG ON/OFF SWITCH - 6 WAY

CAV

CIRCUIT

FUNCTION

1

20BL/WT

AIRBAG ON/OFF SWITCH SENSE (ON)

2

20GY

5 VOLT SUPPLY

3

20YL/BL

AIRBAG ON/OFF SWITCH SENSE (OFF)

4

-

-

5

-

-

6

-

-

PASSENGER AIRBAG SQUIB - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BL/DG

PASSENGER SQUIB LINE 2

2

20BR/DG

PASSENGER SQUIB LINE 1

PASSENGER POWER SEAT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

14RD/DG

FUSED POWER SEAT RELAY OUTPUT

2

14BR

GROUND

PASSENGER SEAT BELT SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

20GY/BL

PASSENGER SEAT BELT SWITCH SENSE

2

20BR

GROUND

3

-

-

4

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

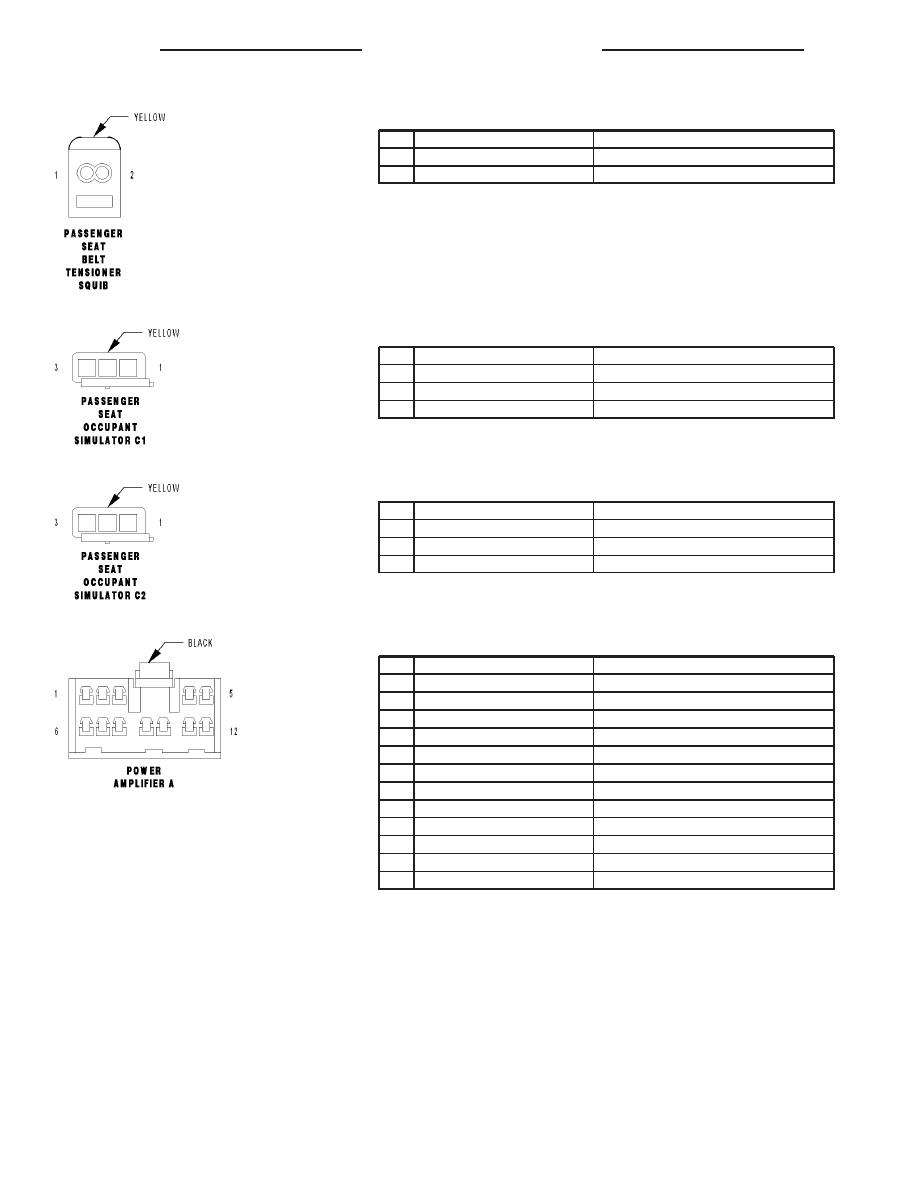

PASSENGER SEAT BELT TENSIONER SQUIB - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BL

PASSENGER SEAT BELT SQUIB LINE 2

2

20BR

PASSENGER SEAT BELT SQUIB LINE 1

PASSENGER SEAT OCCUPANT SIMULATOR C1 - YELLOW 3 WAY

CAV

CIRCUIT

FUNCTION

1

20PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

2

20WT

PASSENGER AIRBAG ON/OFF SWITCH SIGNAL

3

20BR

GROUND

PASSENGER SEAT OCCUPANT SIMULATOR C2 - YELLOW 3 WAY

CAV

CIRCUIT

FUNCTION

1

20BL/WT

AIRBAG ON/OFF SWITCH SENSE (ON)

2

20GY

5 VOLT SUPPLY

3

20YL/BL

AIRBAG ON/OFF SWITCH SENSE (OFF)

POWER AMPLIFIER A - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

18BL

RIGHT DOOR SPEAKER (-)

2

18BL/BR

LEFT DOOR SPEAKER (+)

3

18BL/BR

LEFT DOOR SPEAKER (+)

4

16BR

GROUND

5

18BL/DG

ENABLE SIGNAL TO AMPLIFIER

6

18YL/VT

LEFT REAR SPEAKER (+)

7

18YL

RIGHT REAR SPEAKER (-)

8

18BL

RIGHT DOOR SPEAKER (-)

9

18YL/VT

LEFT REAR SPEAKER (+)

10

18YL

RIGHT REAR SPEAKER (-)

11

16BR

GROUND

12

-

-

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

ZH

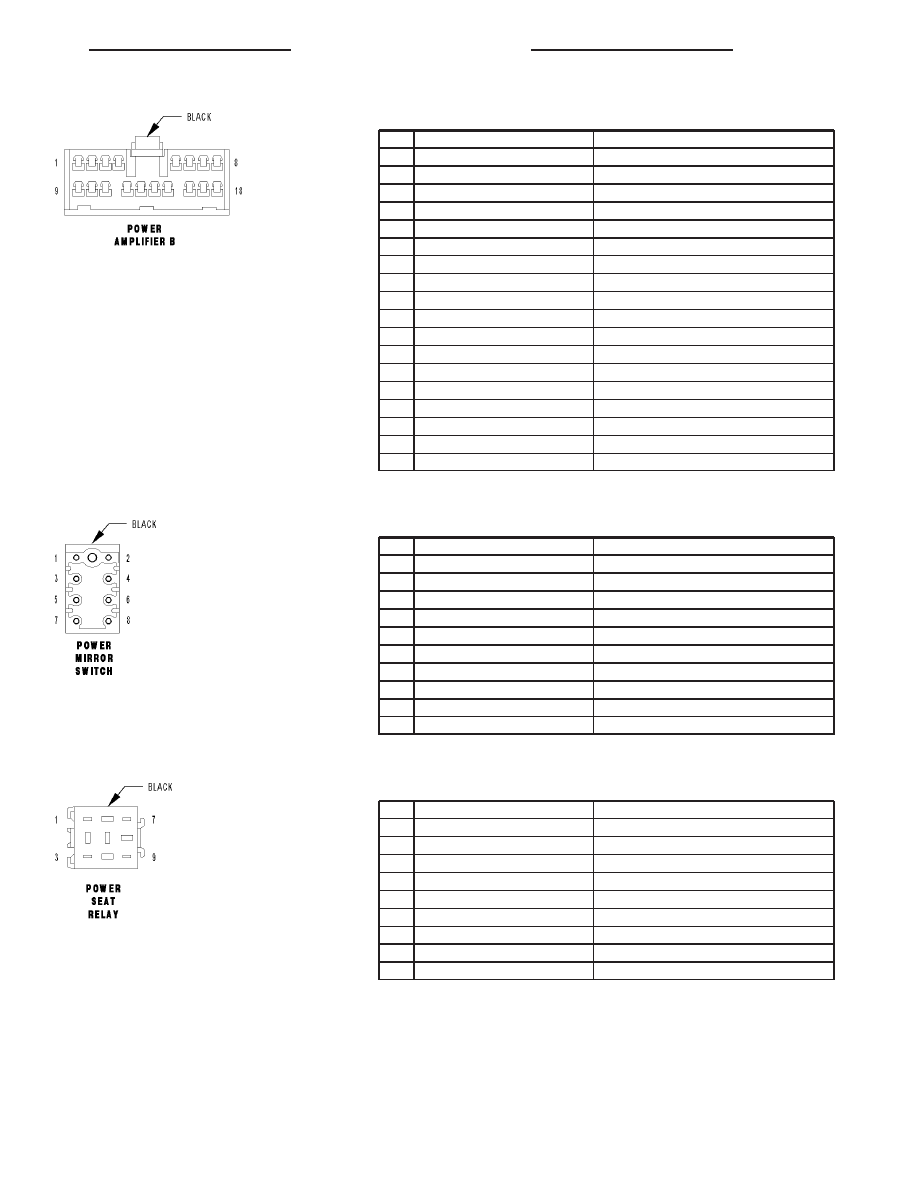

POWER AMPLIFIER B - BLACK 18 WAY

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

20RD/YL (ZH27)

POWER TOP STATUS SIGNAL

3

20DG/WT

WHEEL SPEED SENSOR OUTPUT

4

16BK/RD

LEFT REAR SPEAKER GROUND

5

16BL/RD

AMPLIFIED RIGHT REAR SPEAKER (+)

6

16PK

AMPLIFIED LEFT REAR SPEAKER (+)

7

16BK/PK

AMPLIFIED RIGHT DOOR SPEAKER (+)

8

16BK/BL

AMPLIFIED LEFT DOOR SPEAKER (+)

9

16RD/YL

FUSED B(+)

10

-

-

11

-

-

12

16BL

LEFT REAR SPEAKER SUPPLY VOLTAGE

13

16RD/YL

RIGHT REAR SPEAKER GROUND

14

16VT

RIGHT REAR SPEAKER SUPPLY VOLTAGE

15

16BK/YL

AMPLIFIED RIGHT REAR SPEAKER (-)

16

16DG

AMPLIFIED LEFT REAR SPEAKER (-)

17

16BR/YL

AMPLIFIED RIGHT DOOR SPEAKER (-)

18

16BR/DG

AMPLIFIED LEFT DOOR SPEAKER (-)

POWER MIRROR SWITCH - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

-

-

3

18GY

LEFT MIRROR COMMON DRIVER

4

18GY/VT

RIGHT MIRROR COMMON DRIVER

5

18WT

RIGHT MIRROR VERTICAL DRIVER

5

18BK

LEFT MIRROR VERTICAL DRIVER

6

18PK/RD/WT (ZH27)

FUSED B(+)

6

18PK/RD/WT (ZH29)

FUSED IGNITION SWITCH OUTPUT

7

18WT

LEFT MIRROR HORIZONTAL DRIVER

8

18BK/VT

RIGHT MIRROR HORIZONTAL DRIVER

POWER SEAT RELAY - BLACK 9 WAY

CAV

CIRCUIT

FUNCTION

1

20BR/GY

LEFT DOOR AJAR SWITCH SENSE

2

12RD/WT

POWER SEAT RELAY SWITCHED OUTPUT

3

18RD

FUSED B(+)

4

18PK/YL

FUSED IGNITION SWITCH OUTPUT

5

-

-

6

18BR

GROUND

7

20BR/PK

RIGHT DOOR AJAR SWITCH SENSE

8

12RD

FUSED B(+)

9

-

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

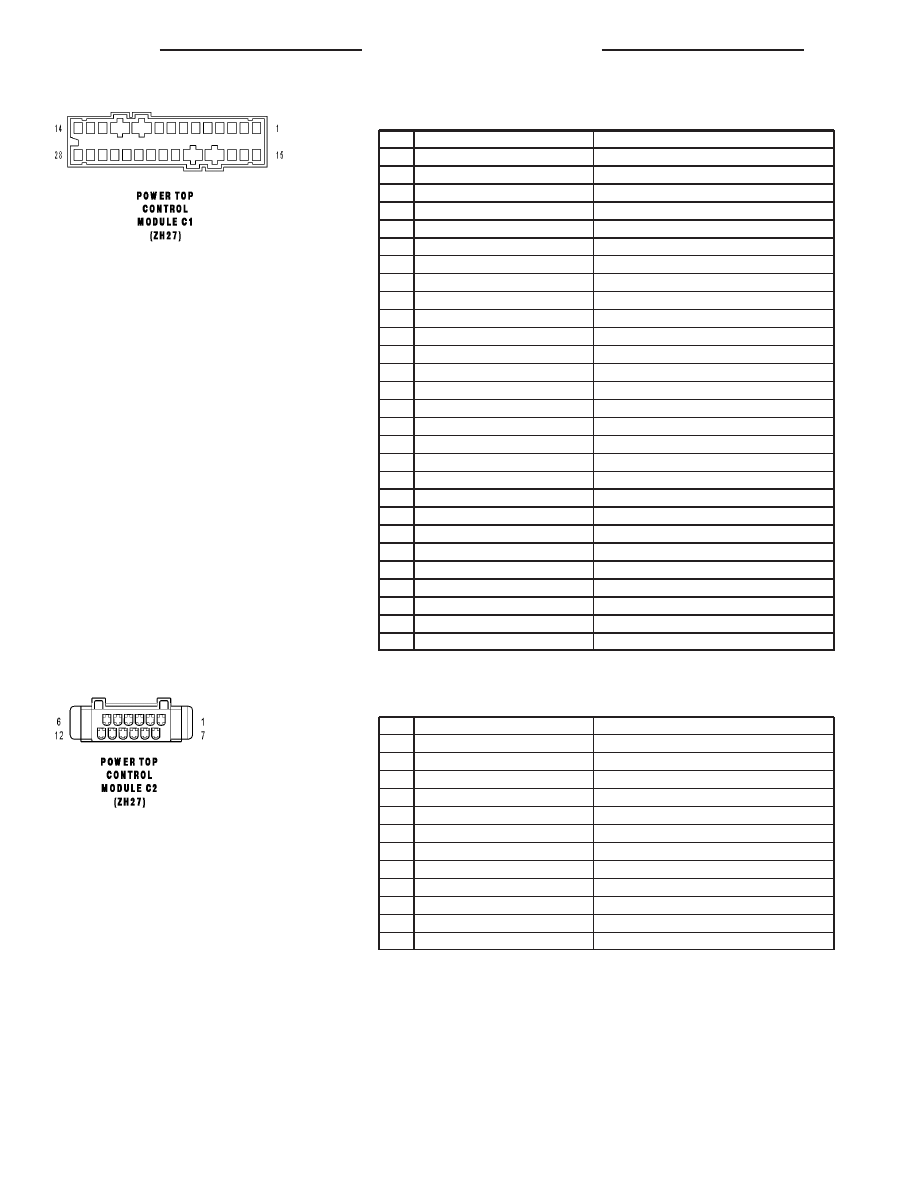

POWER TOP CONTROL MODULE C1 (ZH27) - 28 WAY

CAV

CIRCUIT

FUNCTION

1

20WT

REAR BOW CYLINDER TRAVEL SENSOR (ROD) +

2

20GY

REAR BOW CYLINDER TRAVEL SENSOR (BASE) +

3

-

-

4

20DG

MAIN CYLINDER TRAVEL SENSOR (ROD) +

5

20GY/OR

REAR BOW SENSE

6

20YL

MAIN CYLINDER TRAVEL SENSOR (BASE) +

7

20BR/BL

ROOF/CARGO DIVIDER SENSE

8

20WT/VT

POWER TOP SWITCH SIGNAL

9

20RD/YL

POWER TOP STATUS SIGNAL

10

14RD/YL

FUSED B(+)

11

14BR

GROUND

12

-

-

13

22WT

CAN B BUS (+)

14

22DG

CAN B BUS (-)

15

-

-

16

20DG/WT

LATCH RETAINER SWITCH SENSE

17

20BR/DG

TONNEAU COVER SWITCH SENSE

18

16RD/DG

TRUNK LATCH ACTUATOR UNLOCK CONTROL

19

16BK/DG

TRUNK LATCH ACTUATOR LOCK CONTROL

20

20BR/YL

POWER TOP SWITCH INDICATOR DRIVER

21

20BR/VT

TRUNK LATCH LOCKED SIGNAL

22

20BK/VT

TRUNK LATCH UNLOCKED SIGNAL

23

20YL/RD

MAIN CYLINDER TRAVEL SENSOR (BASE) -

24

20DG/YL

MAIN CYLINDER TRAVEL SENSOR (ROD) -

25

-

-

26

20GY/VT

REAR BOW CYLINDER TRAVEL SENSOR (BASE) -

27

20WT/YL

REAR BOW CYLINDER TRAVEL SENSOR (ROD) -

28

20BK/YL

SCI TRANSMIT

POWER TOP CONTROL MODULE C2 (ZH27) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

BR

TONNEAU COVER TRAVEL SENSOR (-)

2

RD

TONNEAU COVER TRAVEL SENSOR (+)

3

BK

S3/S4 SOLENOID GROUND

4

BK

S1/S2 SOLENOID GROUND

5

BK

ROTATION RELAY GROUND

6

-

-

7

GY

S4 SOLENOID SUPPLY VOLTAGE

8

YL

S3 SOLENOID SUPPLY VOLTAGE

9

OR

S2 SOLENOID SUPPLY VOLTAGE

10

BL

S1 SOLENOID SUPPLY VOLTAGE

11

BR

RIGHT ROTATION RELAY CONTROL

12

DG

LEFT ROTATION RELAY CONTROL

8W - 80 - 56
