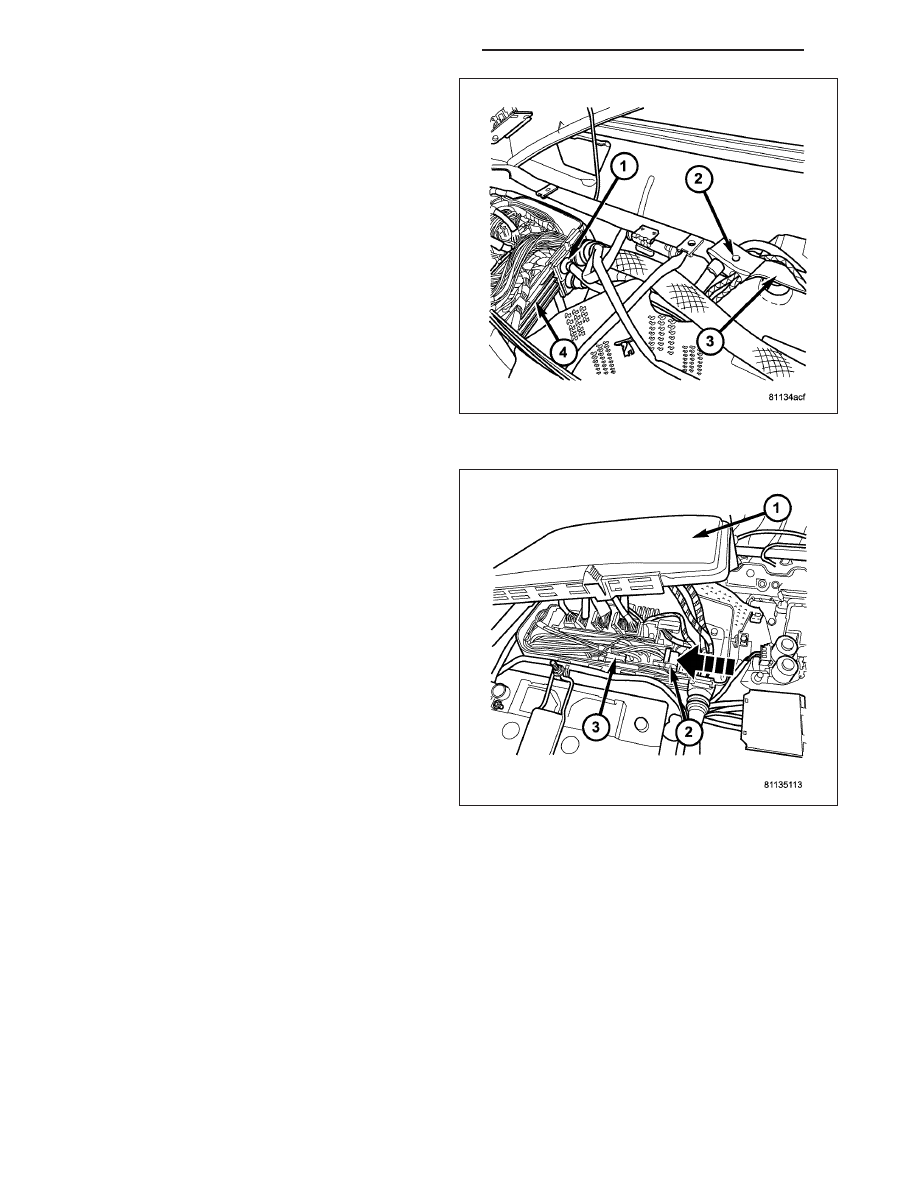

4. Remove the control module box cover (1).

5. Unlock and disconnect the wiper motor harness

connector (2) from the Body Control Module (BCM)
(3).

6. Remove the wiper motor harness rubber grommet

(1) from the control module box (4).

7. Remove the wiper motor harness rubber grommet

(2) from the cowl ledge (3).

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 57

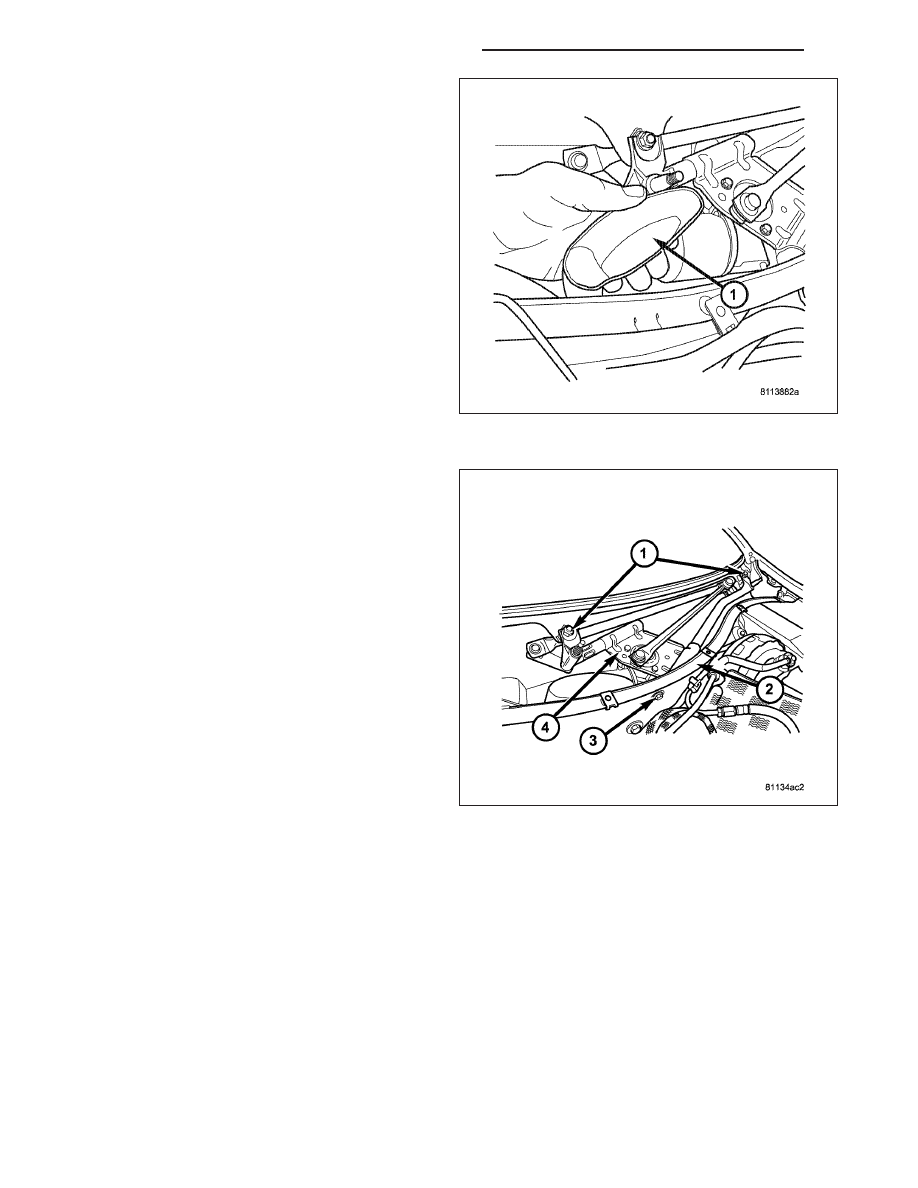

8. Rotate the cowl grille drain (1) counterclockwise,

then lift upward and remove from the cowl.

9. Remove the lower wiper module attachment bolt

(3) under the cowl ledge (2).

10. Remove the two upper wiper module attachment

nuts (1).

CAUTION: Do not allow the wiper module to con-
tact the windshield.

11. Remove the wiper module (4) from the vehicle.

8R - 58

WIPERS/WASHERS - SERVICE INFORMATION

ZH

INSTALLATION

CAUTION: During installation, do not allow the
wiper module to contact the windshield.

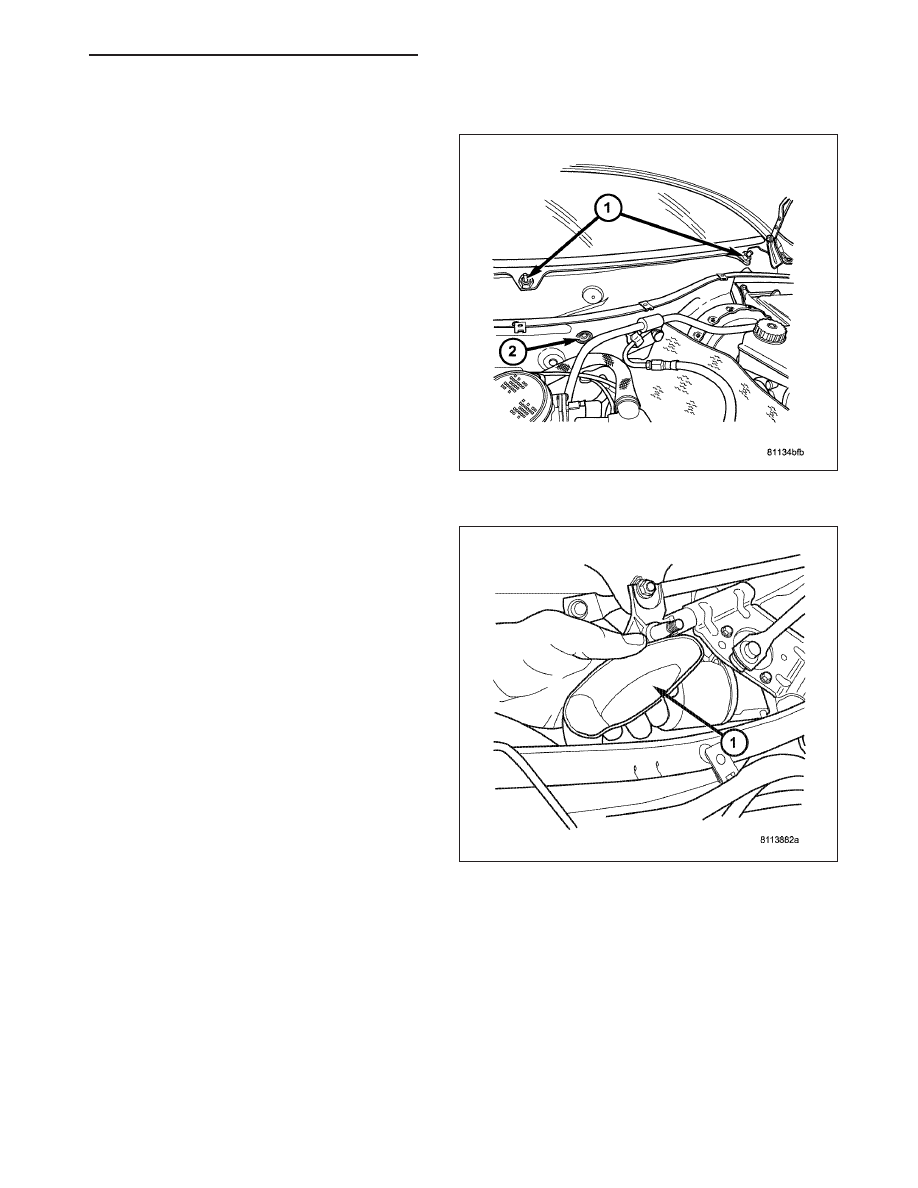

1. Align the wiper module into the cowl over the two

upper attachment nut mounting studs (1).

2. Install the two wiper module upper attachment nuts

and secure.

3. Install the lower wiper module attachment bolt

through the hole (2) in the cowl and secure.

4. Install the cowl grille drain (1) into the cowl and

rotate clockwise to secure. Insure the grommet is
seated fully.

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 59

Note: Insure that the wiper motor harness and its
rubber grommets are seated and routed properly
to avoid interference with moving parts.

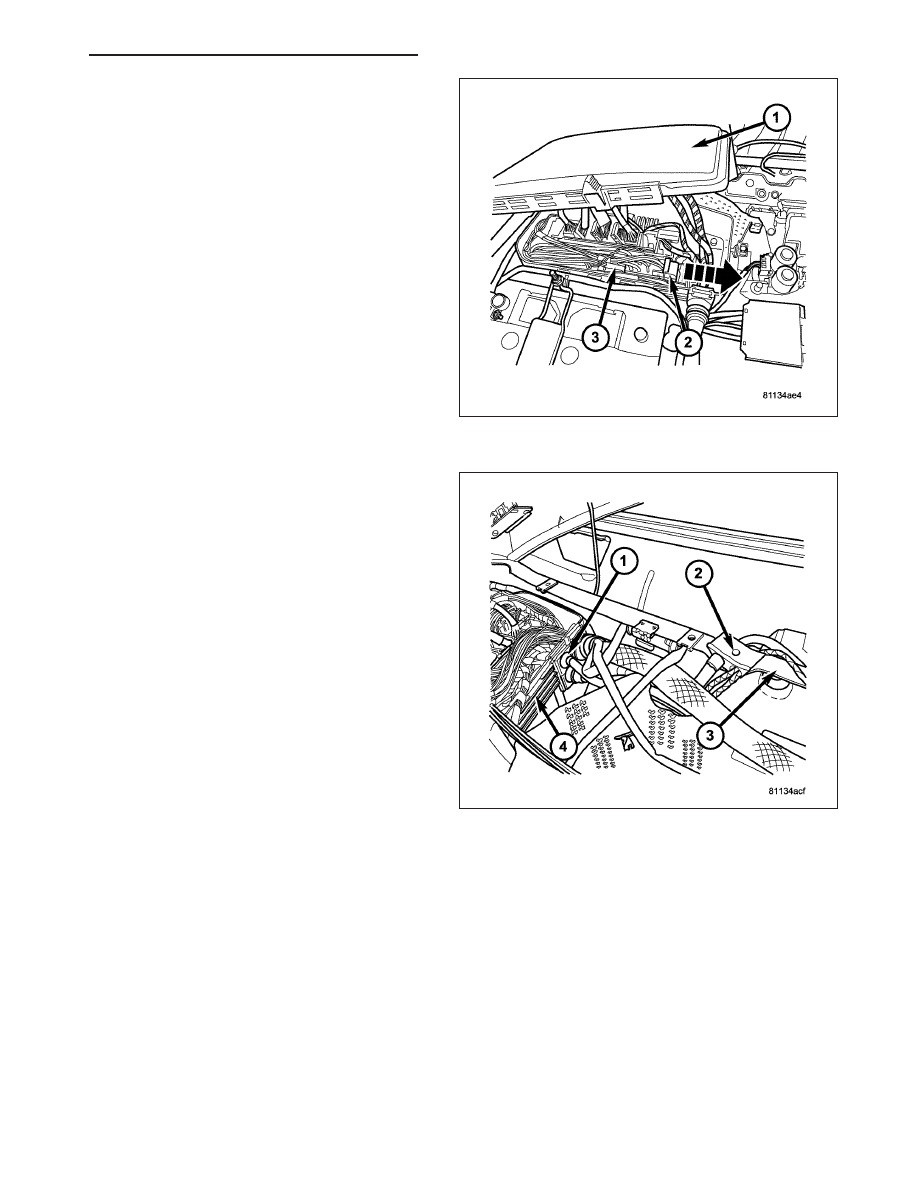

5. Install the wiper motor harness and rubber grom-

met (2) into the cowl ledge (3).

6. Install the wiper motor harness and rubber grom-

met (1) into the control module box (4).

7. Connect the wiper motor harness connector (2) to

the Body Control Module (BCM) (3) and slide the
locking tab fully over the connector (2).

8. Install the control module box cover (1).

9. Install the cowl grille. (Refer to 23 - BODY/EXTE-

RIOR/COWL GRILLE - INSTALLATION).

10. Install the wiper arms. (Refer to 8 - ELECTRICAL/

WIPERS/WASHERS/WIPER ARMS - INSTALLA-
TION).

11. Connect the negative battery cable.
