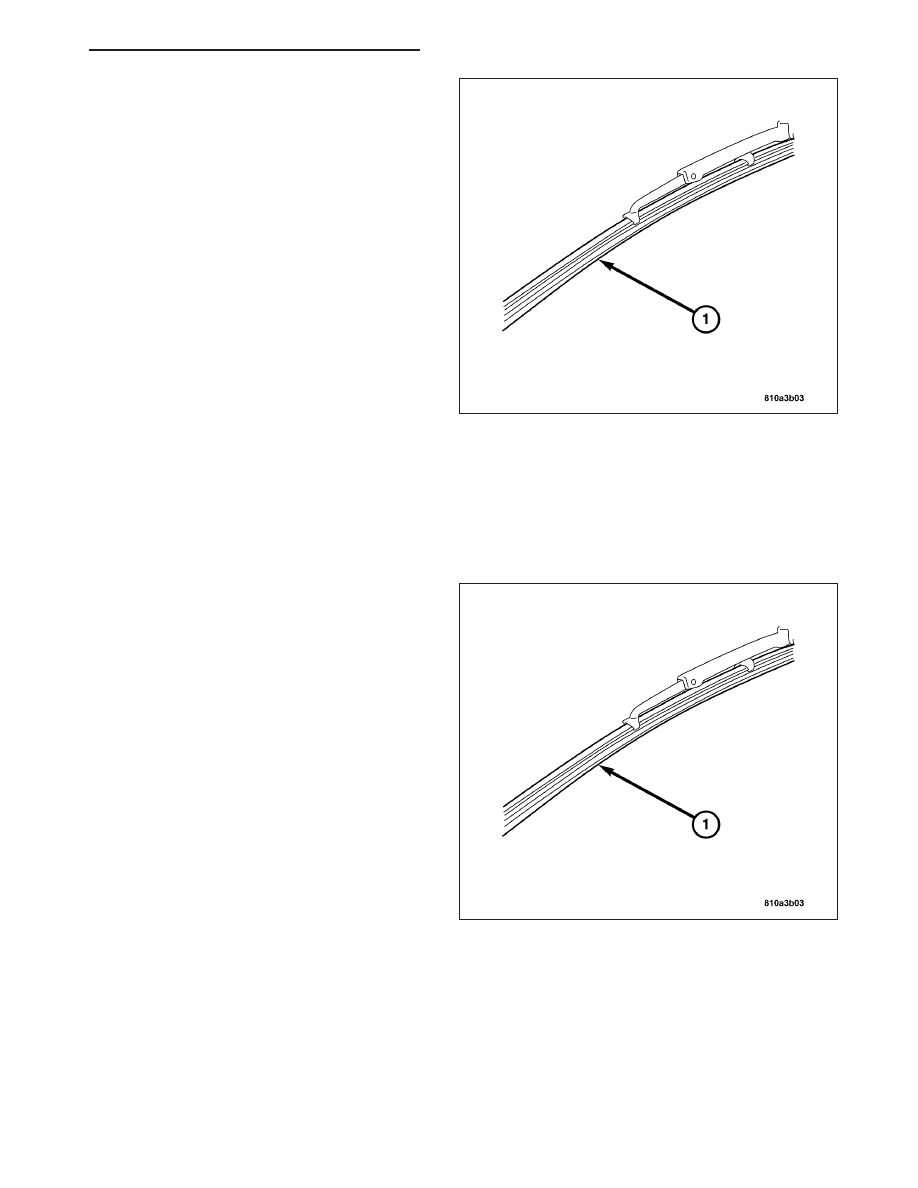

6. Remove the wiper element (1) from the wiper blade

by pulling the element through the guides.

CLEANING

Periodic cleaning of the wiper blade elements is suggested to remove the accumulation of salt and road film. The
wiper blades, arms, and windshield should be cleaned with a sponge or cloth and a mild detergent or non-abrasive
cleaner. If the wiper blades continue to streak or smear, they should be replaced.

INSTALLATION

1. Install the wiper element (1) onto the wiper blade

by sliding the element through the guides.

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 53

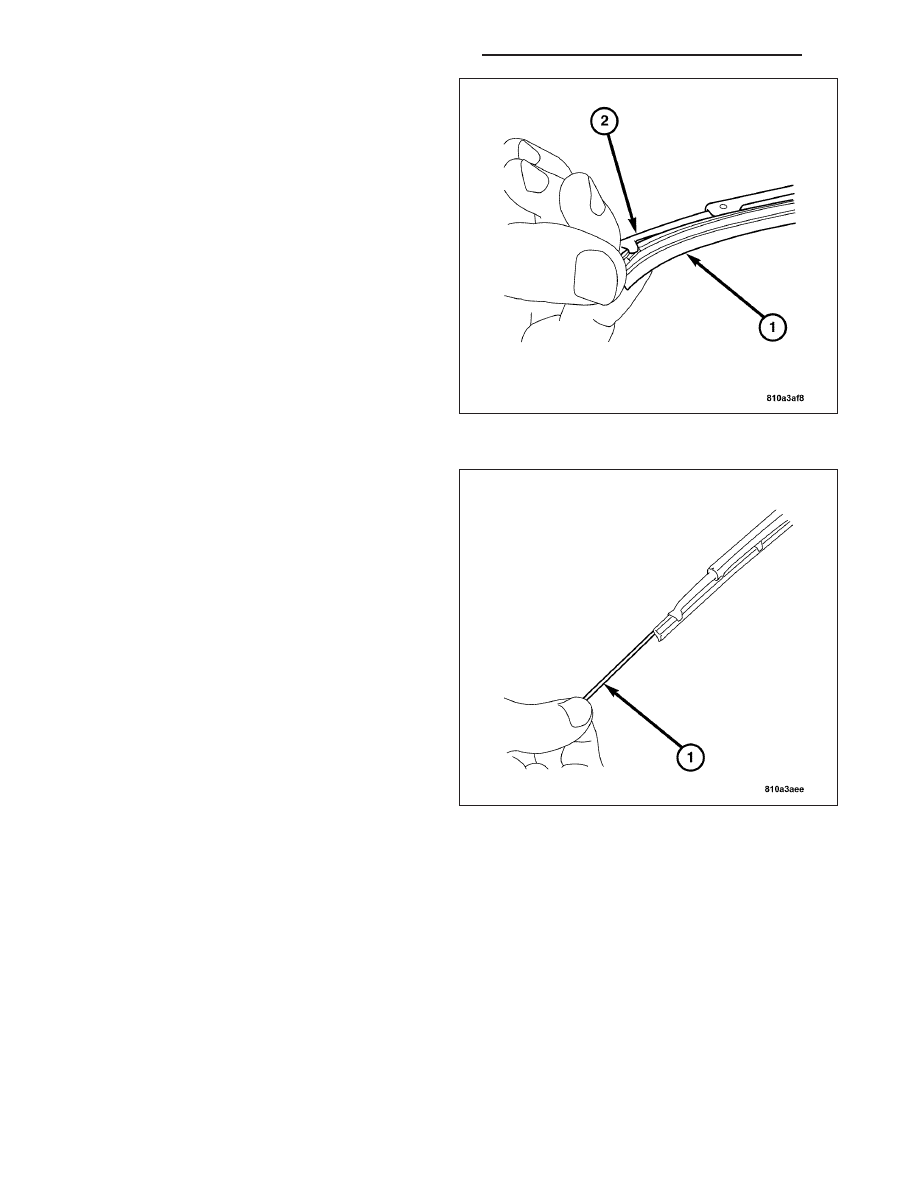

2. Index the wiper element (1) into the wiper blade

retention slots (2).

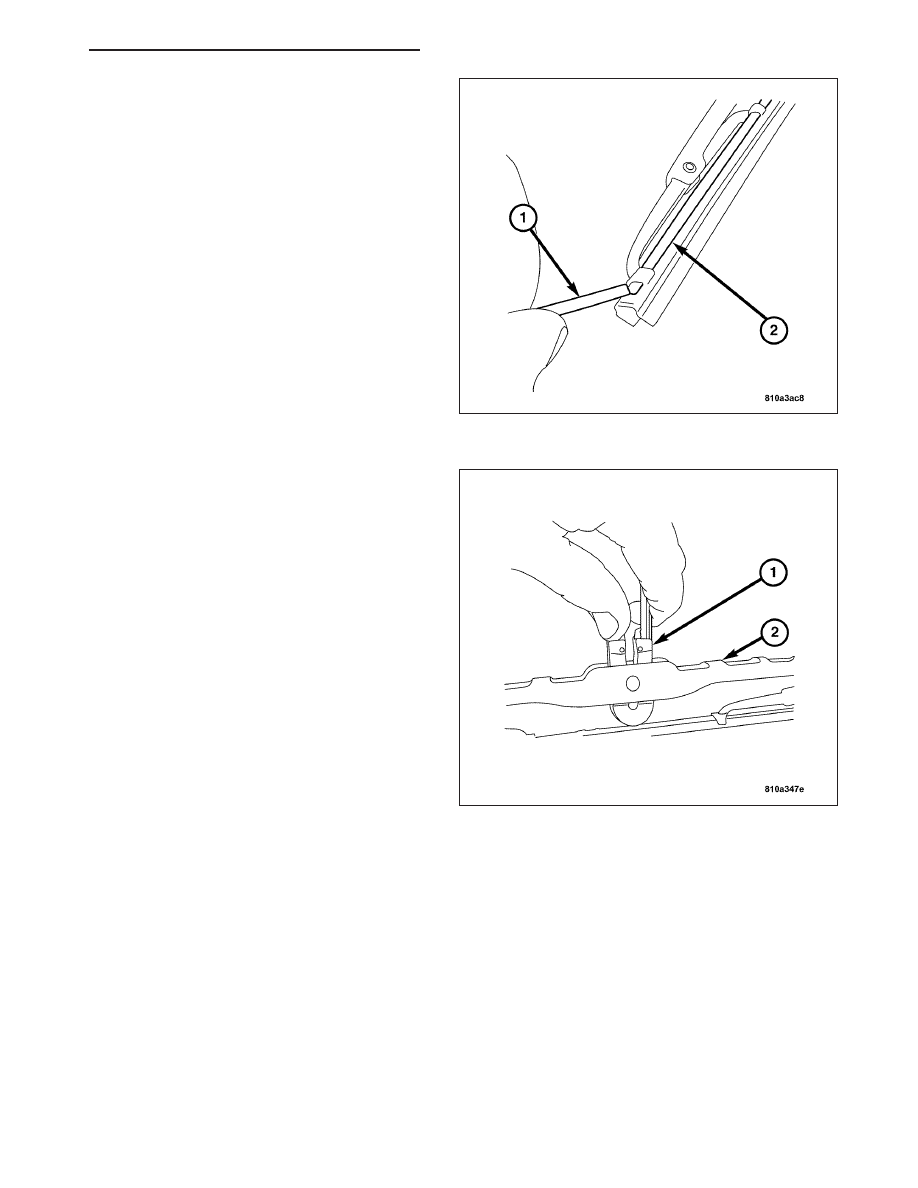

3. Install the retainer springs (1) by sliding the springs

onto the edges of the wiper blade.

8R - 54

WIPERS/WASHERS - SERVICE INFORMATION

ZH

4. Index the two retainer springs (2) into the retention

slots.

5. Slide the wiper blade (2) onto the wiper arm until

fully seated.

6. Gently return the wiper arm to the operational

position.

WIPER LINKAGE

DESCRIPTION

The wiper linkages are integral parts of the Wiper Module Assembly. They cannot be adjusted or repaired. If faulty,
worn, or damaged, the entire wiper module must be replaced as an assembly. For complete Wiper Module Removal
procedures, refer to (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WIPER MODULE - REMOVAL).

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 55

WIPER MODULE

DESCRIPTION

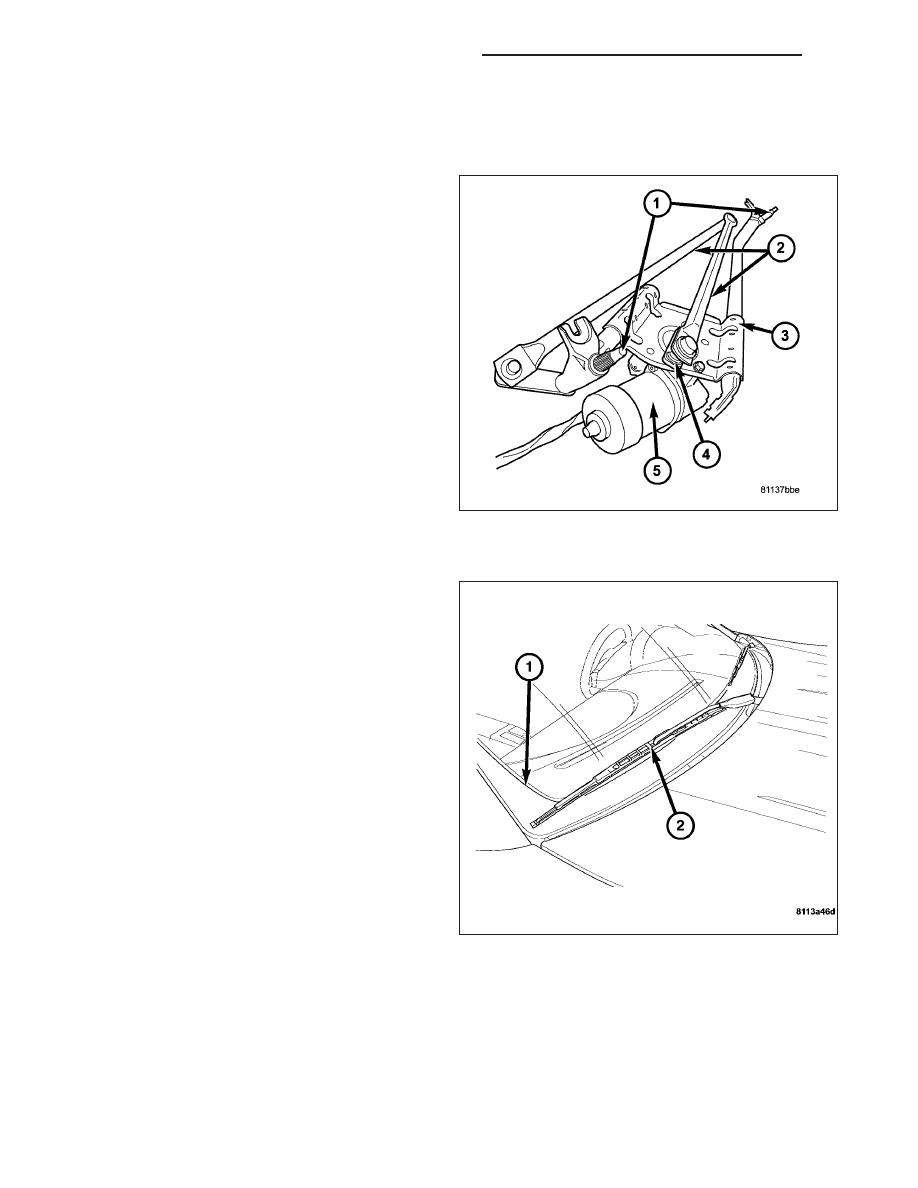

The Wiper Module holds the wiper motor and is
secured with two nuts on studs and one bolt, each
through rubber isolators to the cowl plenum panel. The
ends of the two wiper pivot shafts that protrude
through openings in the cowl grille panel and drive the
wiper arms are the only visible components of the
wiper module on the exterior of the vehicle. The Wiper
Module consists of the following major components:

•

Wiper Pivot Shafts (1).

•

Linkage (2).

•

Module Frame (3).

•

Crank Arm (4).

•

Wiper Motor (5).

REMOVAL

Note: If possible, cycle the Wiper System to posi-
tion the wiper arms and linkage in the park posi-
tion before removal is attempted.

1. Disconnect the negative battery cable.

2. Remove the wiper arms. (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

ARMS

-

REMOVAL).

3. Remove the cowl grille. (Refer to 23 - BODY/EX-

TERIOR/COWL GRILLE - REMOVAL).
