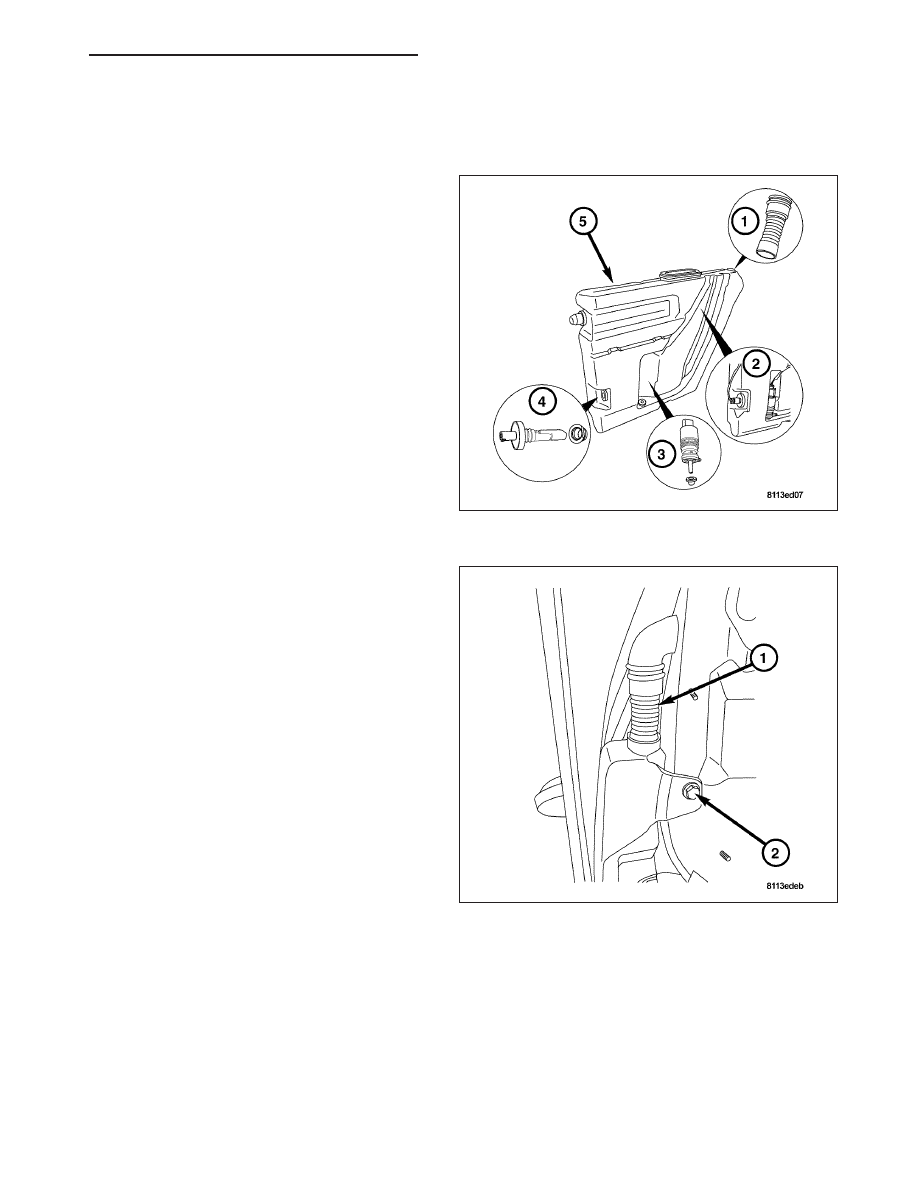

WASHER RESERVOIR

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the rear half of the right front inner fender

liner.

3. Disconnect the washer fluid level switch (4) har-

ness connector.

4. Disconnect the washer pump motor harness con-

nector (3).

5. Remove the washer pump motor supply hose from

the washer pump motor (3).

6. Remove the washer fluid filler tube (1) from the

washer reservoir.

7. Remove the washer reservoir attachment bolt (2).

8. Carefully pull the washer reservoir forward to

release the rubber mounting grommets.

9. Remove the washer reservoir from behind the right

front wheel.

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 45

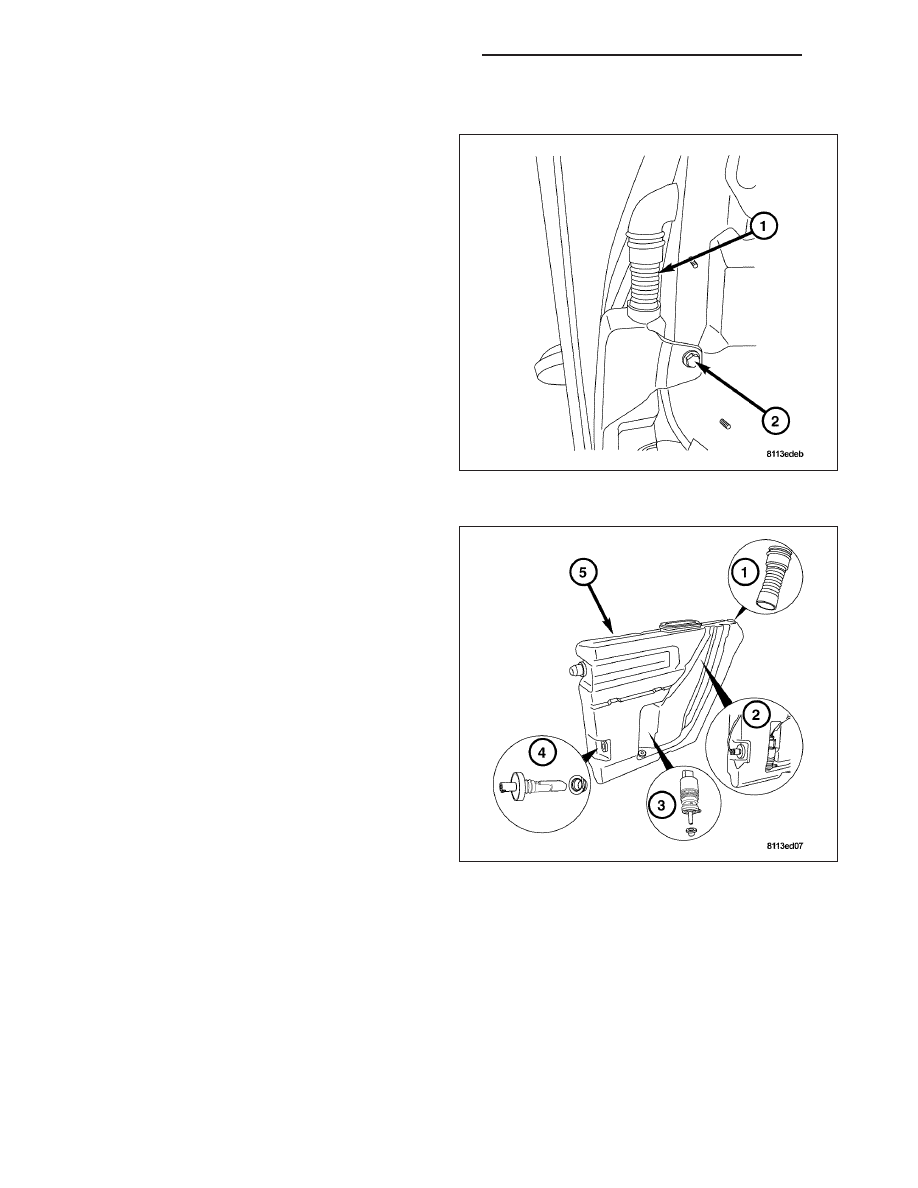

INSTALLATION

1. Insert the washer reservoir behind the right front

wheel and align the rubber mounting grommets.

2. Install the washer fluid filler tube (1) to the washer

reservoir.

3. Install the washer reservoir attachment bolt (2).

4. Connect the washer fluid level switch harness con-

nector (4).

5. Connect the washer pump motor harness connec-

tor and install the washer pump motor supply hose
(3).

6. Install the right front inner fender liner.

7. Connect the negative battery cable.

WIPER ARMS

DESCRIPTION

The Wiper Arms connect the wiper pivots and the wiper blades. They feature an over-center hinge that allows easy
access to the windshield glass for cleaning and service operations. A molded black plastic cap fits over the Wiper
Arm attachment nut for protection. The Wiper Arm cannot be adjusted or repaired. If faulty or damaged, the entire
wiper arm must be replaced. For complete removal procedures, refer to Wiper Arm removal in this section.

8R - 46

WIPERS/WASHERS - SERVICE INFORMATION

ZH

REMOVAL

WARNING: THE WINDSHIELD WIPER MECHANISM CAN PINCH, CRUSH OR, IN EXTREME CASES, EVEN
SEVER EXTREMITIES. ALWAYS REMOVE THE IGNITION KEY WHEN WORKING ON WINDSHIELD WIPER
MECHANISM.

1. Open the hood, then press the hood prop release button on the hood prop outer sleeve to extend the hood prop

fully (1).

2. Lift the wiper arm (2) to its over-center position.

3. Carefully pry the plastic nut cap (5) off of the pivot end of the wiper arm (2).

4. Remove the wiper arm attachment nut (4) from the wiper pivot shaft (3).

5. Use a suitable battery terminal puller to disengage the wiper arm from the wiper pivot shaft tapered splines.

Corrosion between the wiper arm and the pivot shaft may cause this to be difficult. Use caution so as to not
damage the pivot shaft or the threads.

6. Remove the wiper arm pivot end from the wiper pivot shaft (3).

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 47

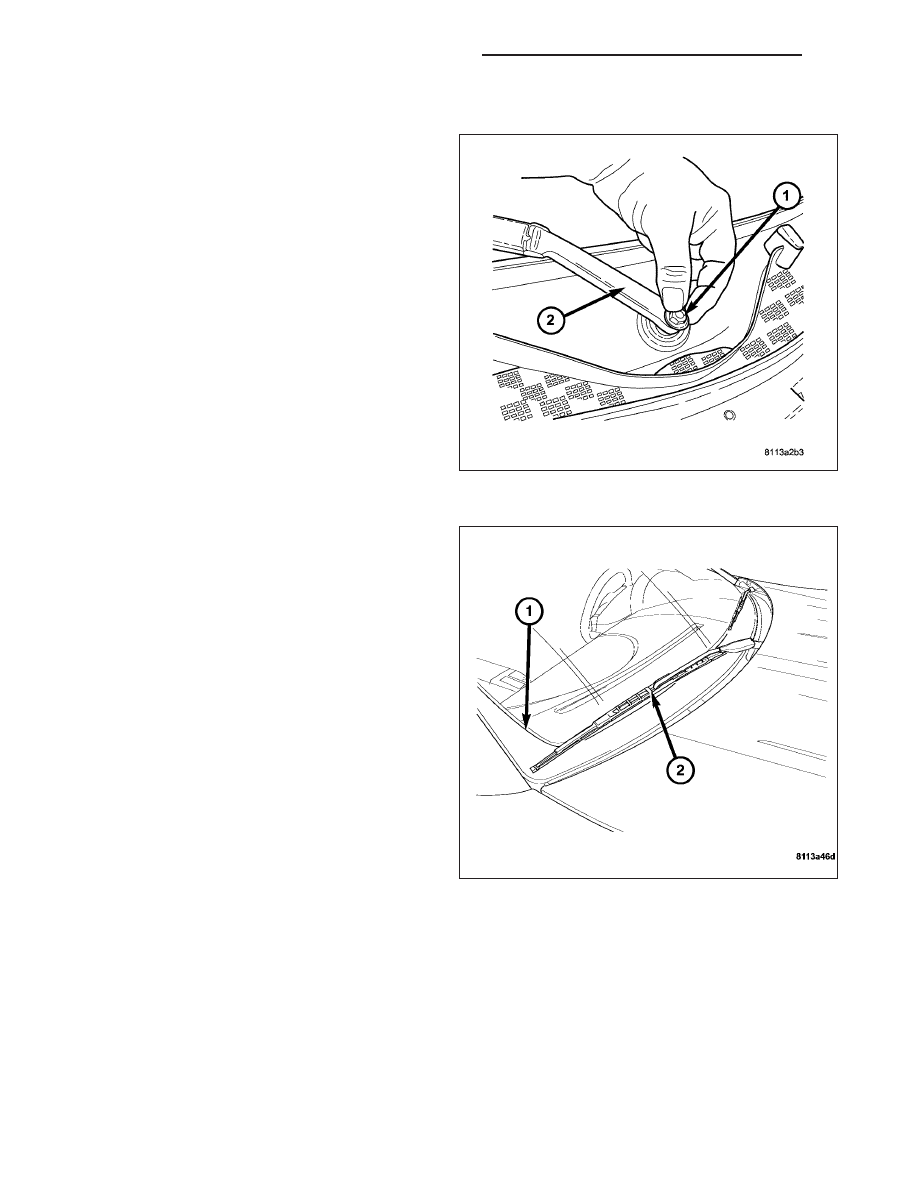

INSTALLATION

1. Install the pivot end of the wiper arm (2) on the

wiper pivot shaft.

2. Install the wiper arm attachment nut (1) finger tight.

3. Carefully set the wiper arm down so the wiper

blade touches the glass surface.

4. Align the center of the wiper blade (2) with the top

of the dot matrix (1) on the bottom of the wind-
shield. Torque the wiper arm retaining nut to 19
N·m (14 ft. lbs.).

8R - 48

WIPERS/WASHERS - SERVICE INFORMATION

ZH
