Chrysler Crossfire. Manual - part 383

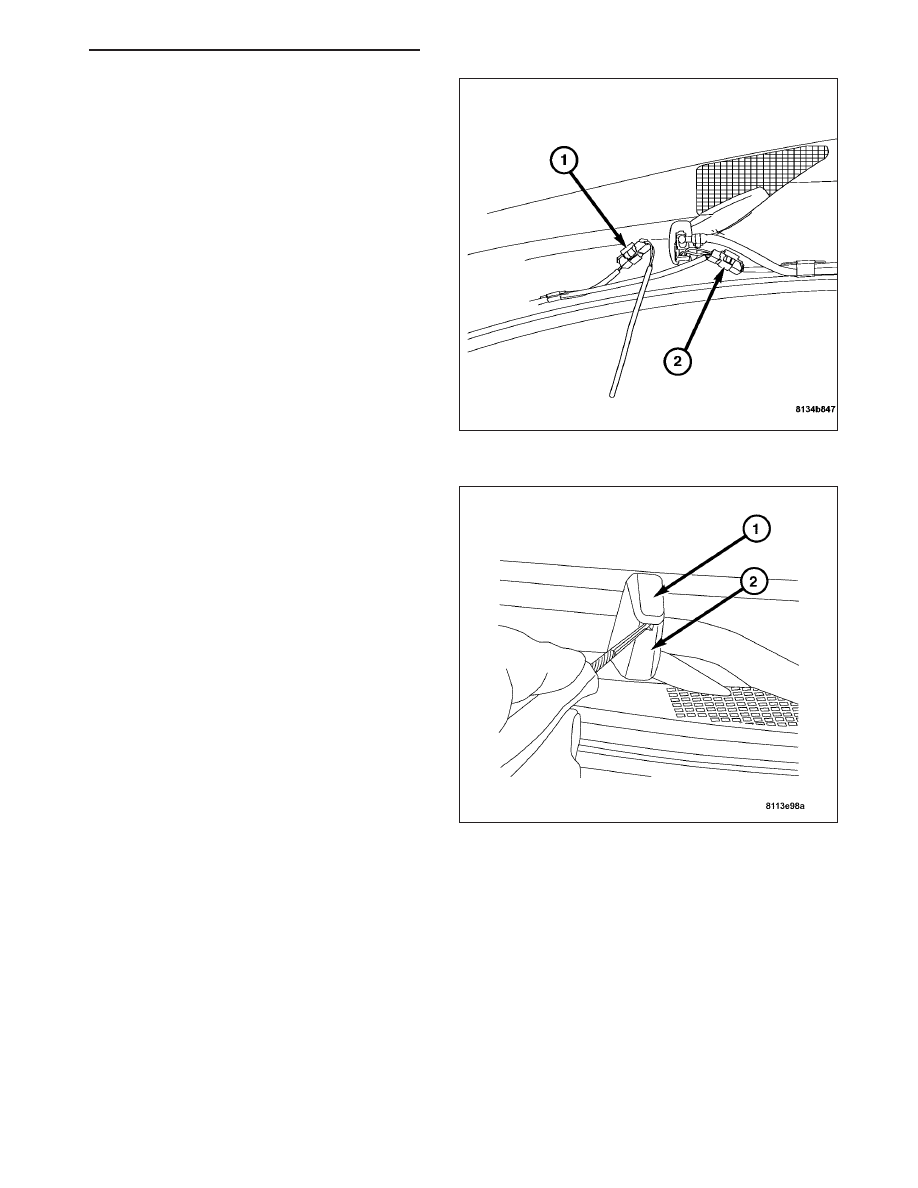

Note: The main washer nozzle harness connector
(1) can be disconnected to obtain more movement
of the cowl grille.

5. Disconnect the washer nozzle harness connector

(2) from the nozzle.

6. Insert a small screwdriver into the slot between the

washer nozzle (1) and the cowl grille (2) pressing
inward to release the retaining clip.

7. Remove the washer nozzle from the cowl grill.

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 41

INSTALLATION

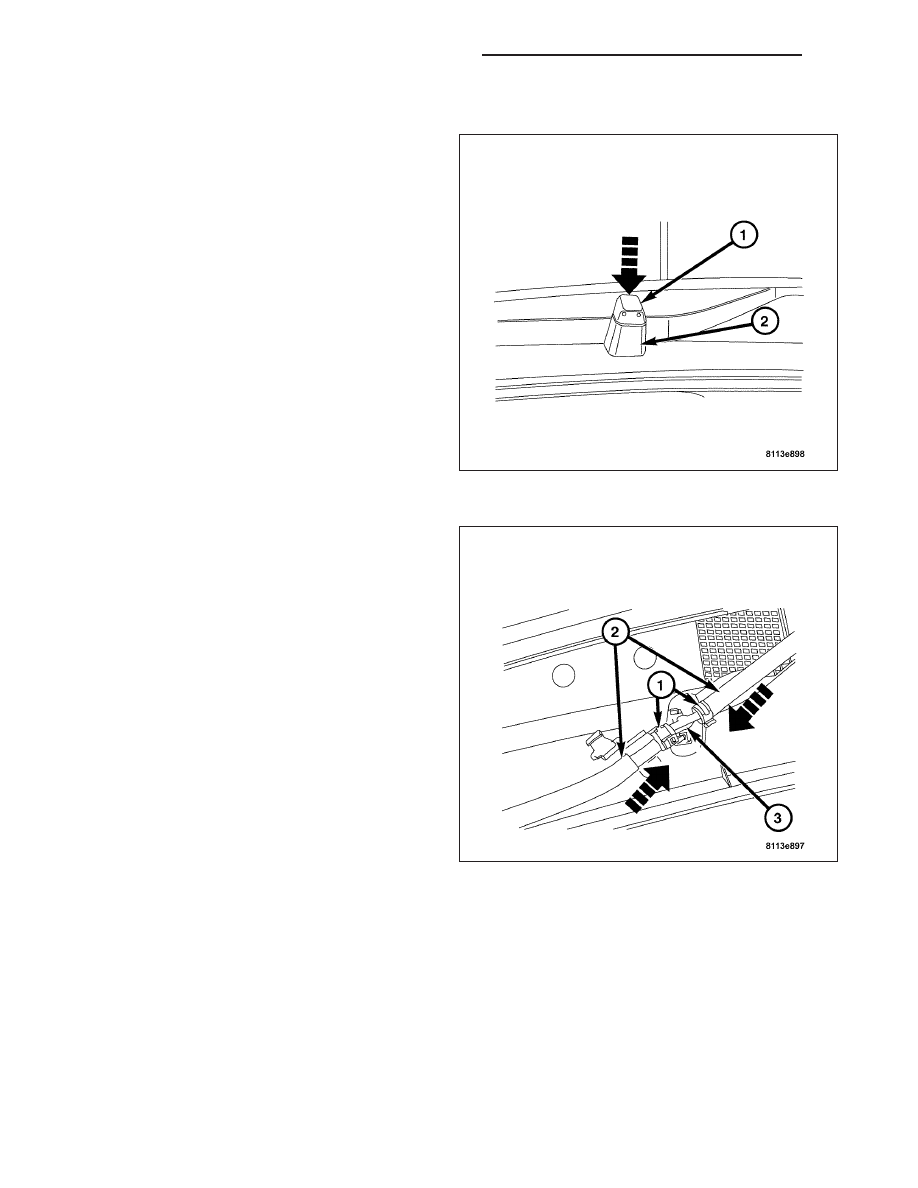

1. Install the washer nozzle (1) into the cowl grille (2).

Press downward with a rocking motion until the
retaining clip is fully seated.

2. Slide the washer hose clamps (1) onto the washer

hose (2).

3. Install the washer hose (2) over the washer nozzle

(3).

4. Tighten the washer clamps (1) onto the washer

nozzle (3) allowing approximately 0.78 inch (20
mm) clearance between the washer hoses.

8R - 42

WIPERS/WASHERS - SERVICE INFORMATION

ZH

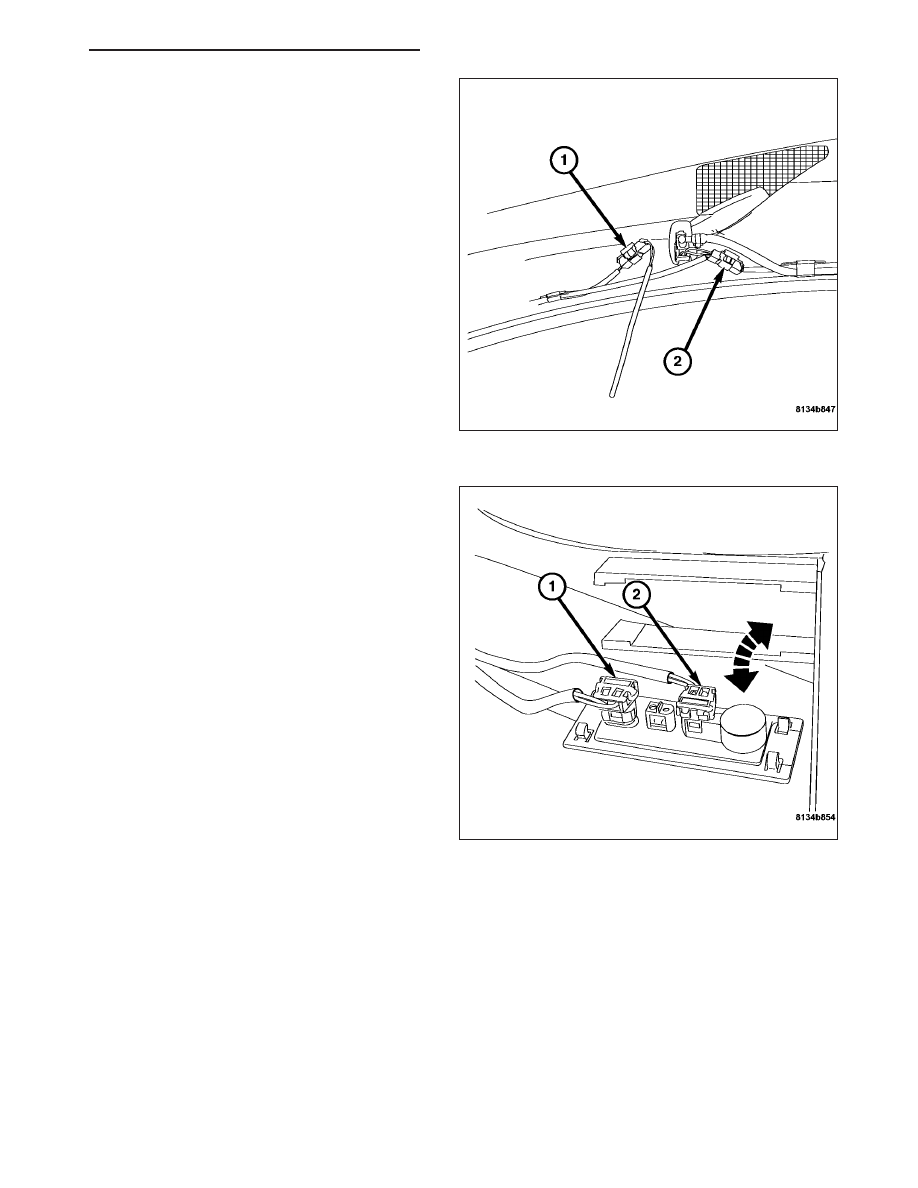

Note: If the main washer nozzle harness connector
(1) was disconnected, reconnect at this time.

5. Connect the washer nozzle harness connector (2).

6. Connect the washer nozzle harness connector (s)

(1-2) to the thermoswitch. Install the thermoswitch
into the cowl grill.

7. Install the cowl grille. (Refer to 23 - BODY/EXTERIOR/COWL GRILLE - INSTALLATION).

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 43

WASHER PUMP MOTOR

REMOVAL

1. Remove the washer reservoir (3). (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WASHER RES-
ERVOIR - REMOVAL)

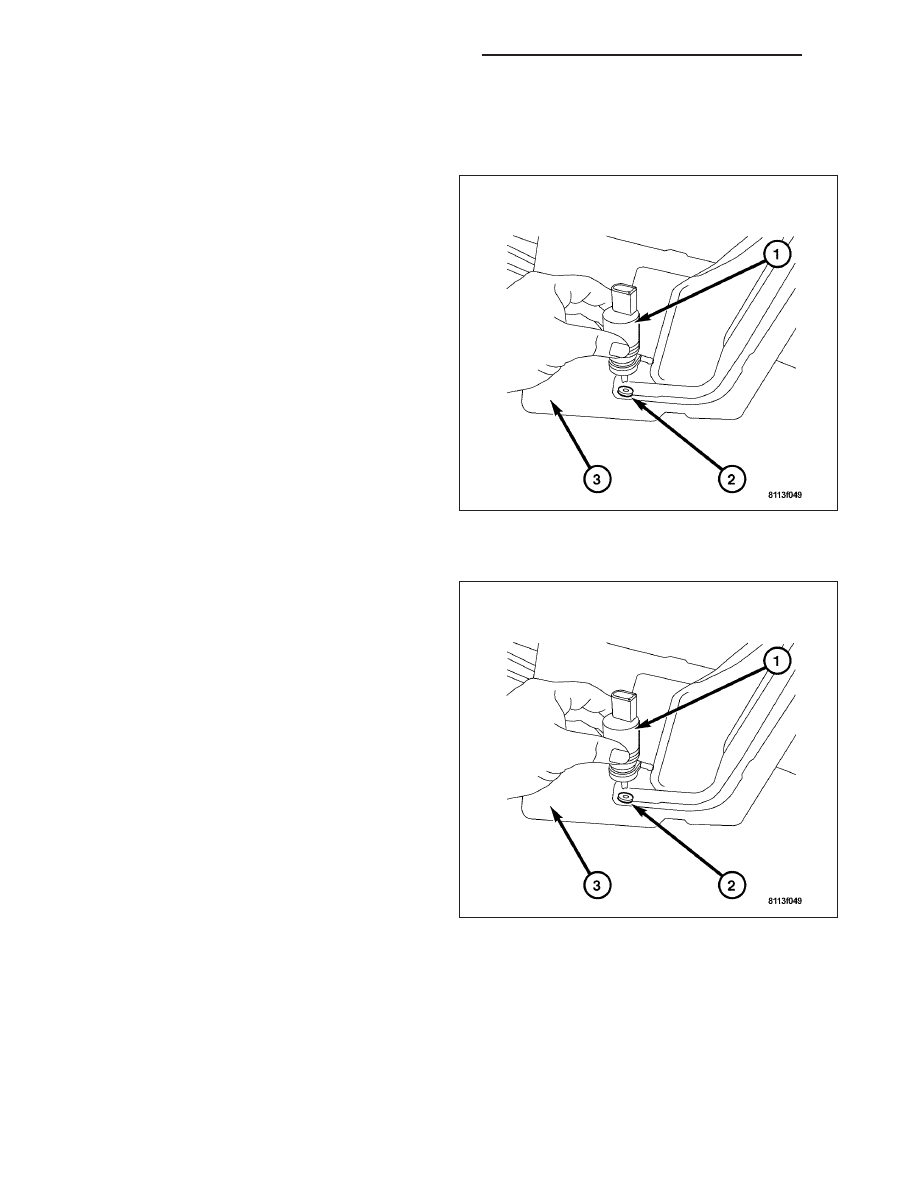

2. Carefully pry upward on the body of the washer

pump motor (1) and pull it out of the rubber grom-
met (2).

INSTALLATION

1. Insert the washer pump motor (1) into the rubber

grommet (2) at the base of the washer reservoir
(3).

2. Press the washer pump motor downward until fully

seated.

3. Install the washer reservoir. (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WASHER RESERVOIR -
INSTALLATION).

8R - 44

WIPERS/WASHERS - SERVICE INFORMATION

ZH
