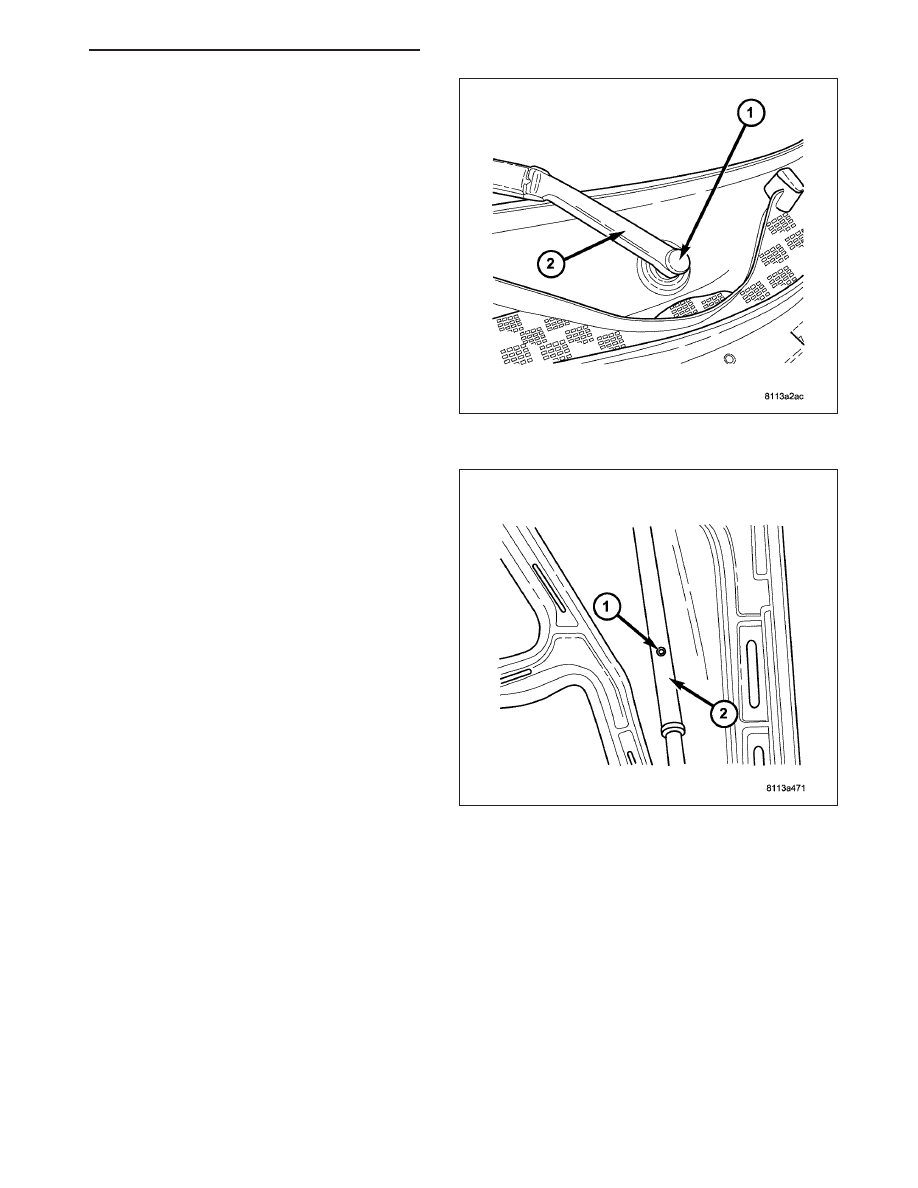

5. Press the plastic nut cap (1) into the wiper arm (2)

to cover the wiper arm attachment nut.

6. Press the hood prop release button (1) and lower

the hood prop outer sleeve (2), then close the
hood.

WIPER BLADES

STANDARD PROCEDURE

WINDSHIELD WIPER BLADE ALIGNMENT

WARNING: THE WINDSHIELD WIPER MECHANISM CAN PINCH, CRUSH, OR IN EXTREME CASES, EVEN
SEVER EXTREMITIES. ALWAYS REMOVE THE IGNITION KEY WHEN WORKING ON WINDSHIELD WIPER
MECHANISM.

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 49

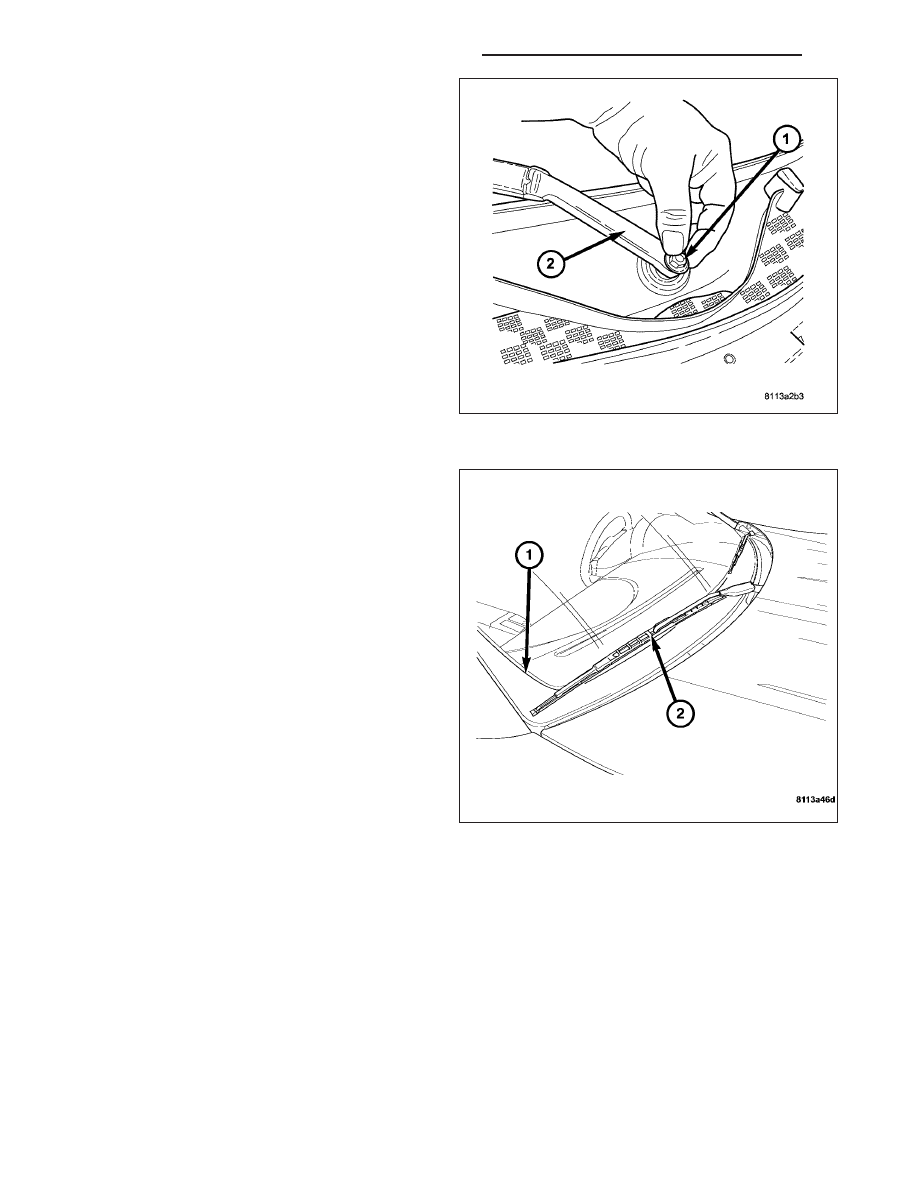

1. Remove both of the wiper arms (2). (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WIPER ARMS -
REMOVAL).

2. Turn the ignition switch to the ACC or ON/RUN

position.

3. Rotate the multifunction switch to the LO position

for approximately 2 seconds, then rotate back to
the OFF position. Ensure the wiper arm pivots
have stopped in the park position.

4. Install the wiper arm so the center of the blade (2)

is aligned with the top of the dot matrix (1) on the
bottom of the windshield and secure. (Refer to 8 -
ELECTRICAL/WIPERS/WASHERS/WIPER ARMS -
INSTALLATION).

8R - 50

WIPERS/WASHERS - SERVICE INFORMATION

ZH

REMOVAL

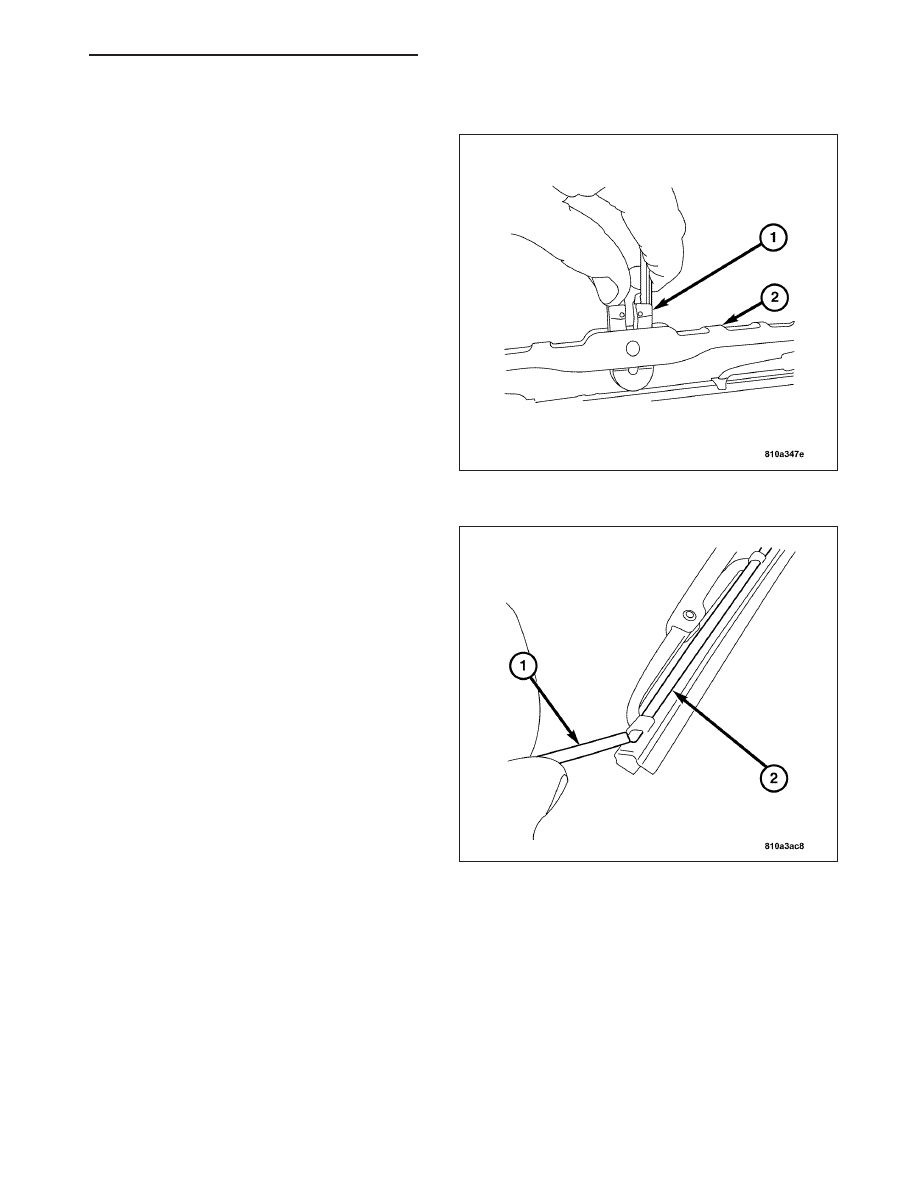

1. Lift the wiper arm off the glass, and move the wiper

arm to the service position.

2. Squeeze the release tab (1) and slide the wiper

blade (2) away from the wiper arm.

3. Using a small screwdriver (1), gently push the two

retainer springs (2) out of their retention slots.

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 51

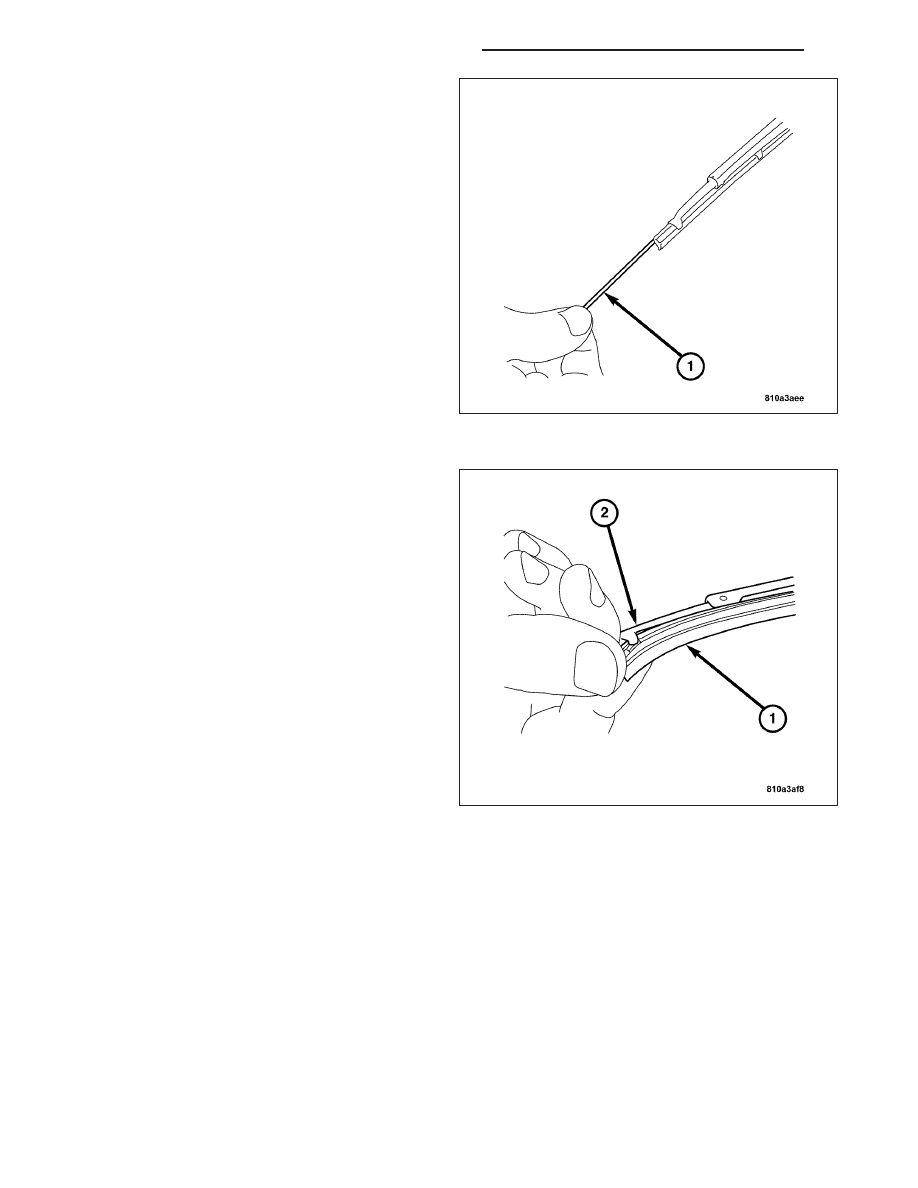

4. Remove the retainer springs (1) by pulling the

springs from the opposite end of the wiper blade.

5. Unhook the wiper element (1) from the wiper blade

retention slots (2).

8R - 52

WIPERS/WASHERS - SERVICE INFORMATION

ZH
