WIPER MOTOR

STANDARD PROCEDURE

REPLACEMENT WIPER MOTOR SYNCHRONIZATION

Note: Insure the multifunction switch is in the OFF
position before attempting this procedure.

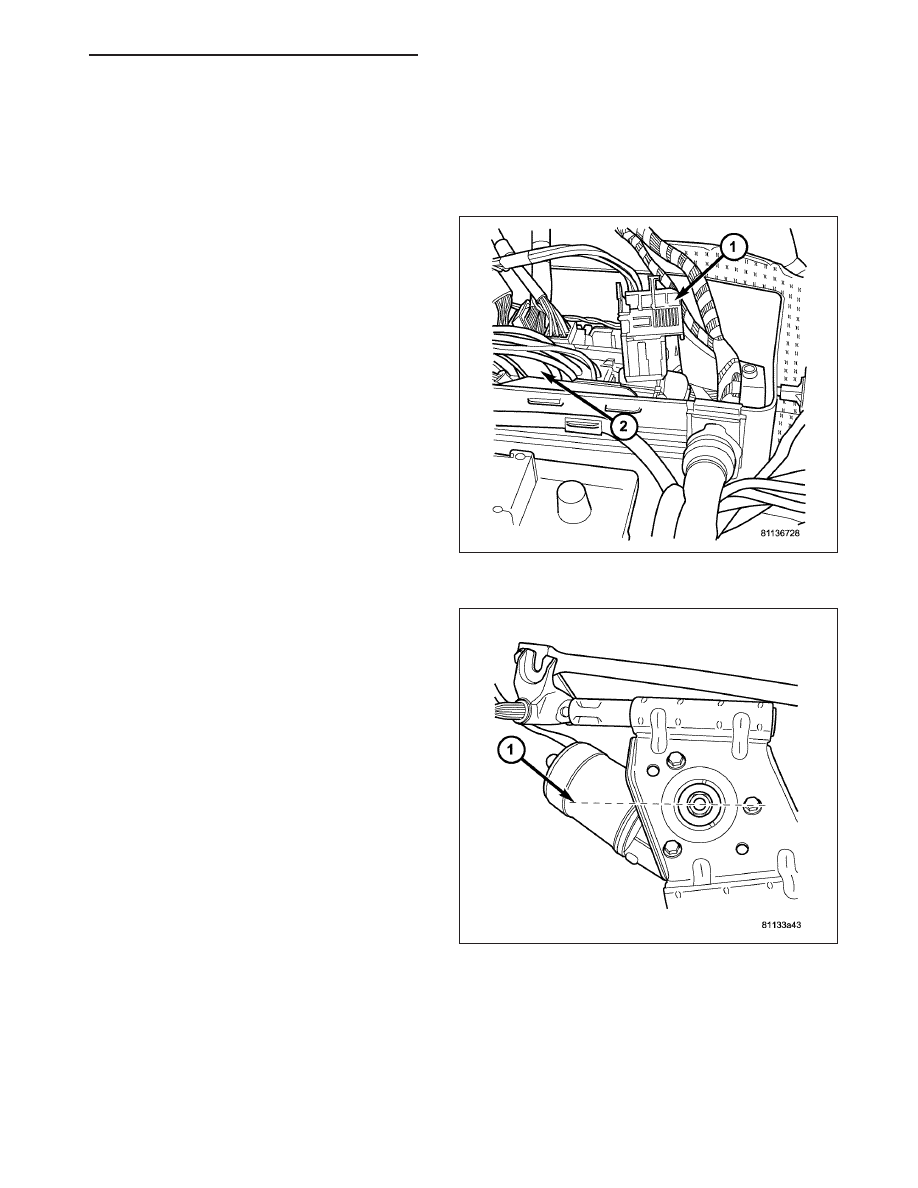

1. Connect the replacement wiper motor harness con-

nector (1) to the Body Control Module (BCM) (2).

2. Connect the battery negative cable.

CAUTION: Be sure to keep the wiper motor clear
from surrounding wiper system linkage and unse-
cured harness connectors.

3. Hold the wiper motor in one hand.

4. Turn the ignition switch to the ON/RUN position.

5. Rotate the multifunction switch to the low position.

6. Rotate the multifunction switch back to the OFF

position and wait until the wiper motor stops.

7. Turn the ignition switch to the OFF/LOCK position.

8. Disconnect the negative battery cable.

9. Disconnect the wiper motor harness connector

from the BCM.

10. The new wiper motor should now be in the park

position (1) and synchronized for wiper motor
crank installation.

REMOVAL

WARNING: WINDSHIELD WIPER MECHANISM CAN PINCH, CRUSH, OR IN EXTREME CASES, EVEN SEVER
EXTREMITIES. ALWAYS REMOVE IGNITION KEY WHEN WORKING ON WINDSHIELD WIPER MECHANISM.

ZH

WIPERS/WASHERS - SERVICE INFORMATION

8R - 61

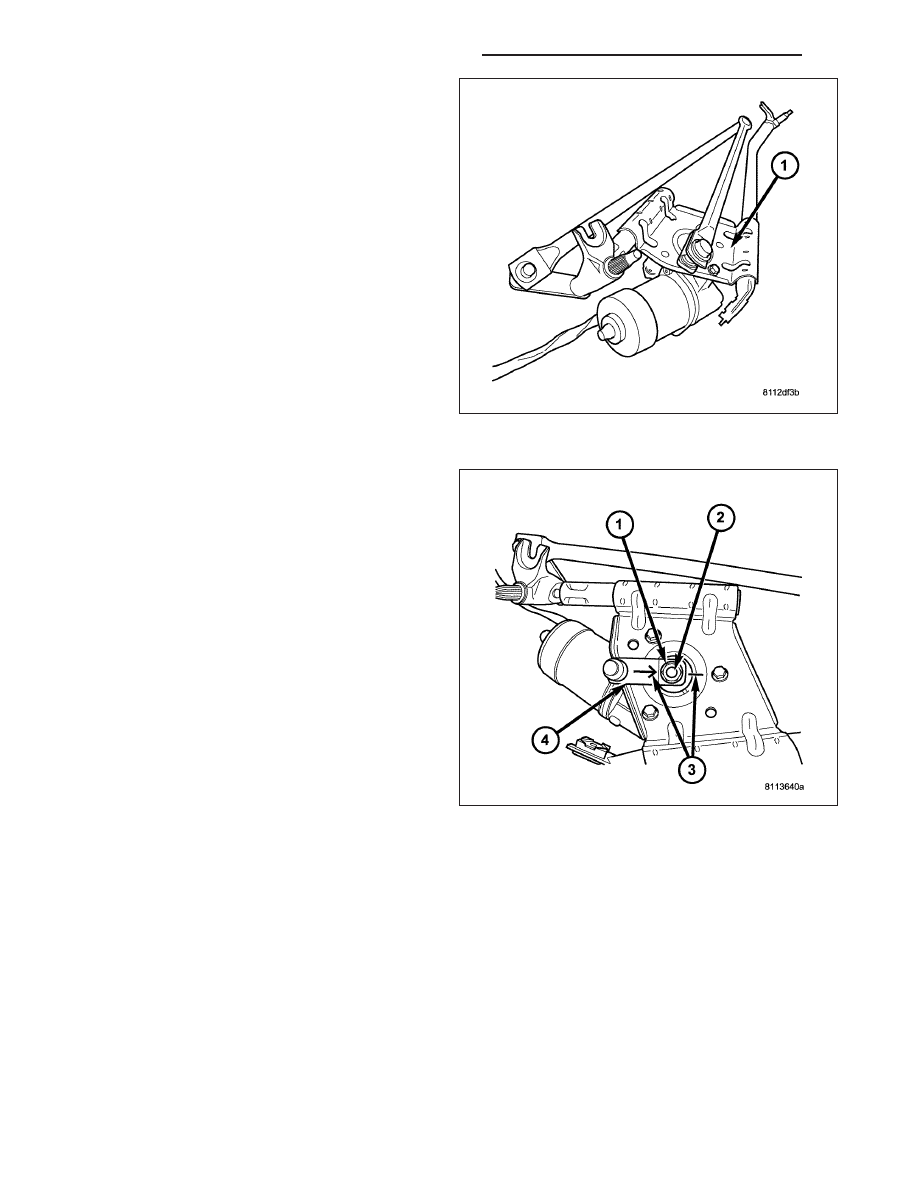

1. Disconnect the negative battery cable.

2. Remove the wiper module (1) from the vehicle.

(Refer to 8 - ELECTRICAL/WIPERS/WASHERS/
WIPER MODULE - REMOVAL)

3. Remove the crank arm retaining nut (1) from the

wiper motor shaft (2).

4. Scribe a reference mark (3) on both the wiper mod-

ule and the crank arm for proper alignment during
reassembly.

5. Press the crank arm (4) off of the wiper motor shaft

(2).

8R - 62

WIPERS/WASHERS - SERVICE INFORMATION

ZH

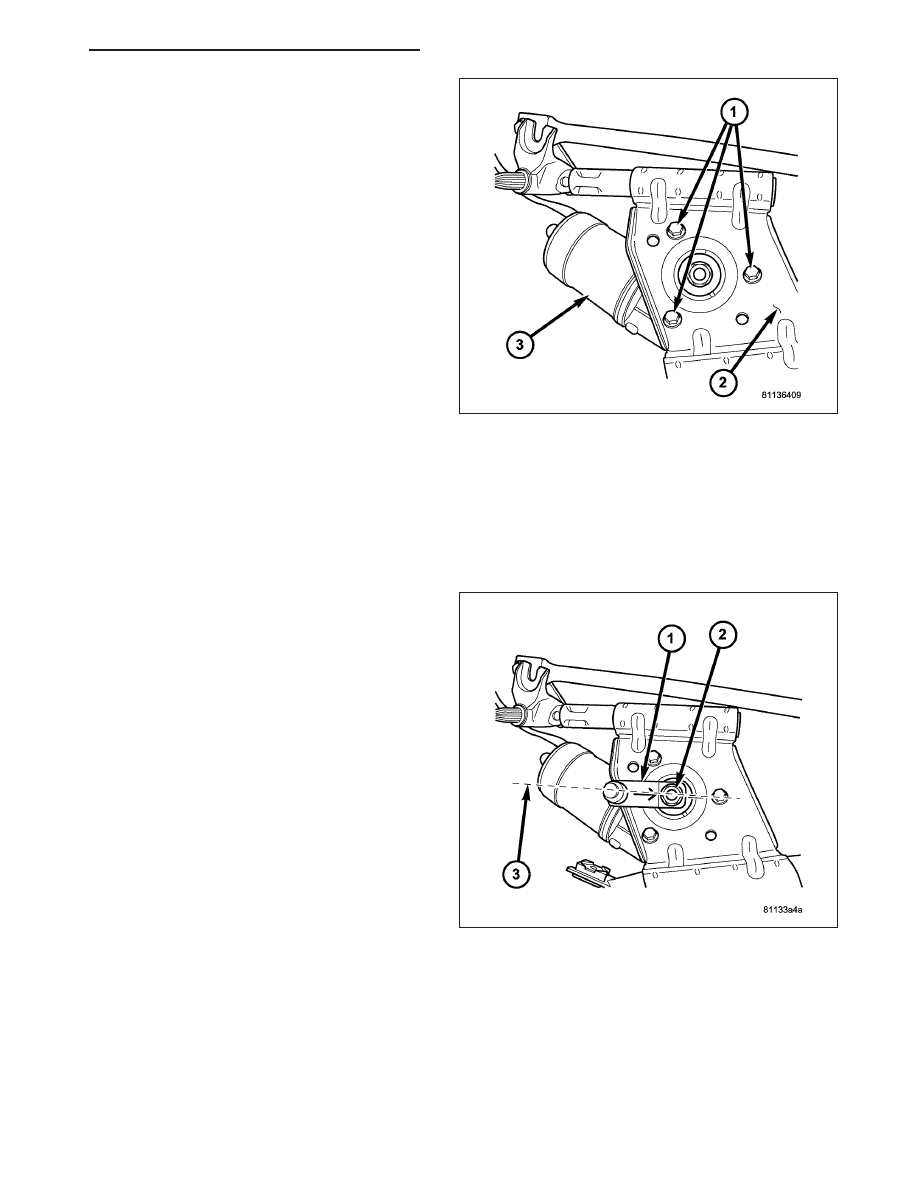

6. Remove the three wiper motor retaining bolts (1)

from the wiper module (2).

7. Remove the wiper motor (3) from the wiper module

(2).

INSTALLATION

Before installing the wiper motor, synchronize the wiper motor shaft into the park position. (Refer to 8 - ELECTRI-
CAL/WIPERS/WASHERS/FRONT WIPER MOTOR - STANDARD PROCEDURE).

1. Insert the wiper motor (3) into the wiper motor module (2).

2. Install the three wiper motor retaining bolts (1). Tighten bolts to 11 N·m (8 ft. lbs.).

3. Align the wiper motor crank arm (1) onto the wiper

motor shaft in the park position (3) and press into
place.

4. Install the wiper motor crank arm retaining nut (2).

Tighten retaining nut to 26 N·m (19 ft. lbs.).

5. Install the wiper motor module into the vehicle.

(Refer to 8 - ELECTRICAL/WIPERS/WASHERS/
WIPER MODULE - INSTALLATION).

6. Connect the negative battery cable.
