*WASHERS INOPERATIVE (CONTINUED)

3.

MEASURE RESISTANCE ACROSS MULTI-FUNCTION SWITCH

Note: If any BCM DTCs are set, diagnose them first before con-
tinuing.
Turn the ignition off.

Disconnect the Multi-Function Switch harness connector.

Note: Check connectors - Clean/repair as necessary.

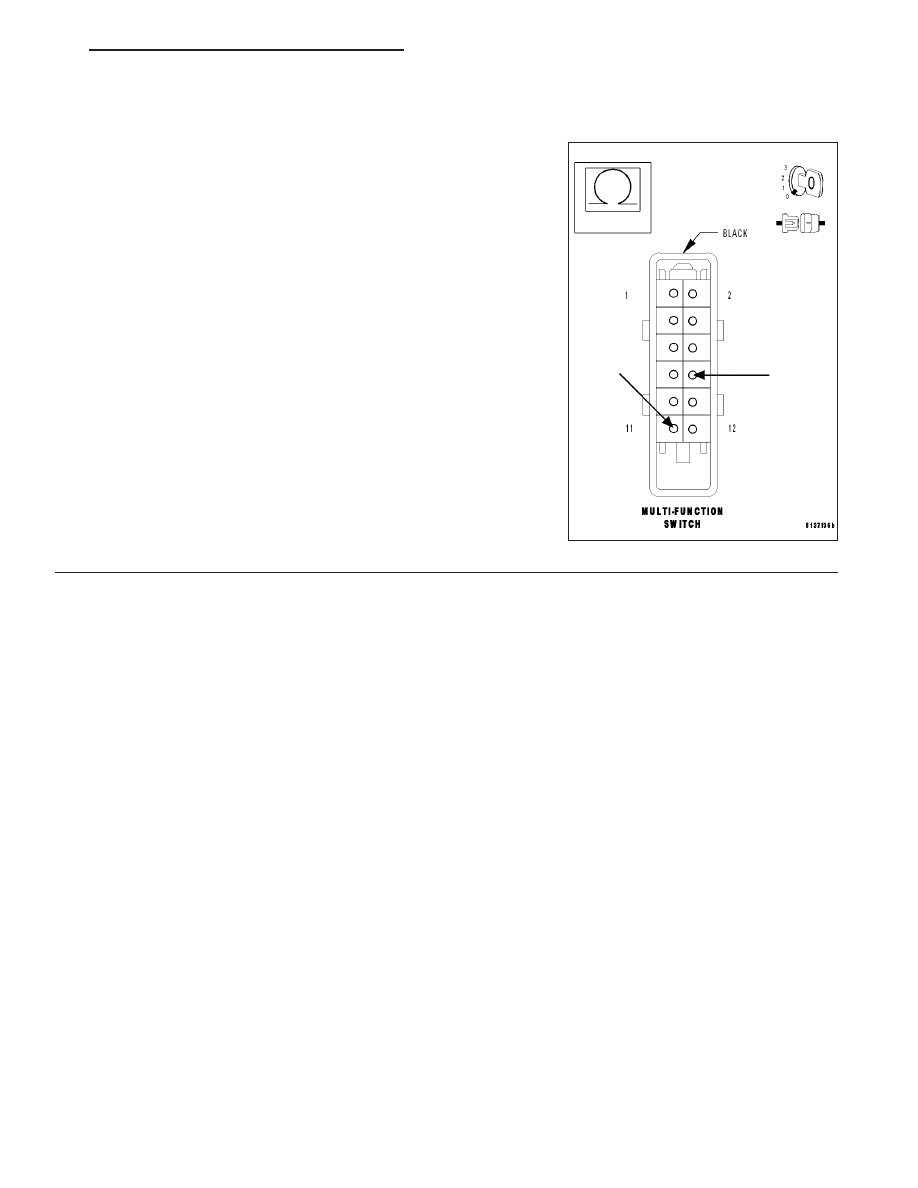

Depress the washer switch, and measure the resistance between cav-
ity 8 and cavity 11 of the Multi-Function Switch.

Is the resistance below 5.0 ohms?

Yes

>> Repair the Washer Pump Motor Control circuit for an

open.

Perform BODY VERIFICATION TEST.

No

>> Replace the Multi-Function Switch. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/MULTI-FUNCTION
SWITCH - REMOVAL)

Perform BODY VERIFICATION TEST.

ZH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 9

*WASHERS RUN CONTINUOUSLY WITH IGNITION ON

8R - 10

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

ZH

*WASHERS RUN CONTINUOUSLY WITH IGNITION ON (CONTINUED)

POSSIBLE CAUSES

MULTI-FUNCTION SWITCH

WASHER PUMP MOTOR CONTROL CIRCUIT SHORT TO VOLTAGE

BODY CONTROL MODULE

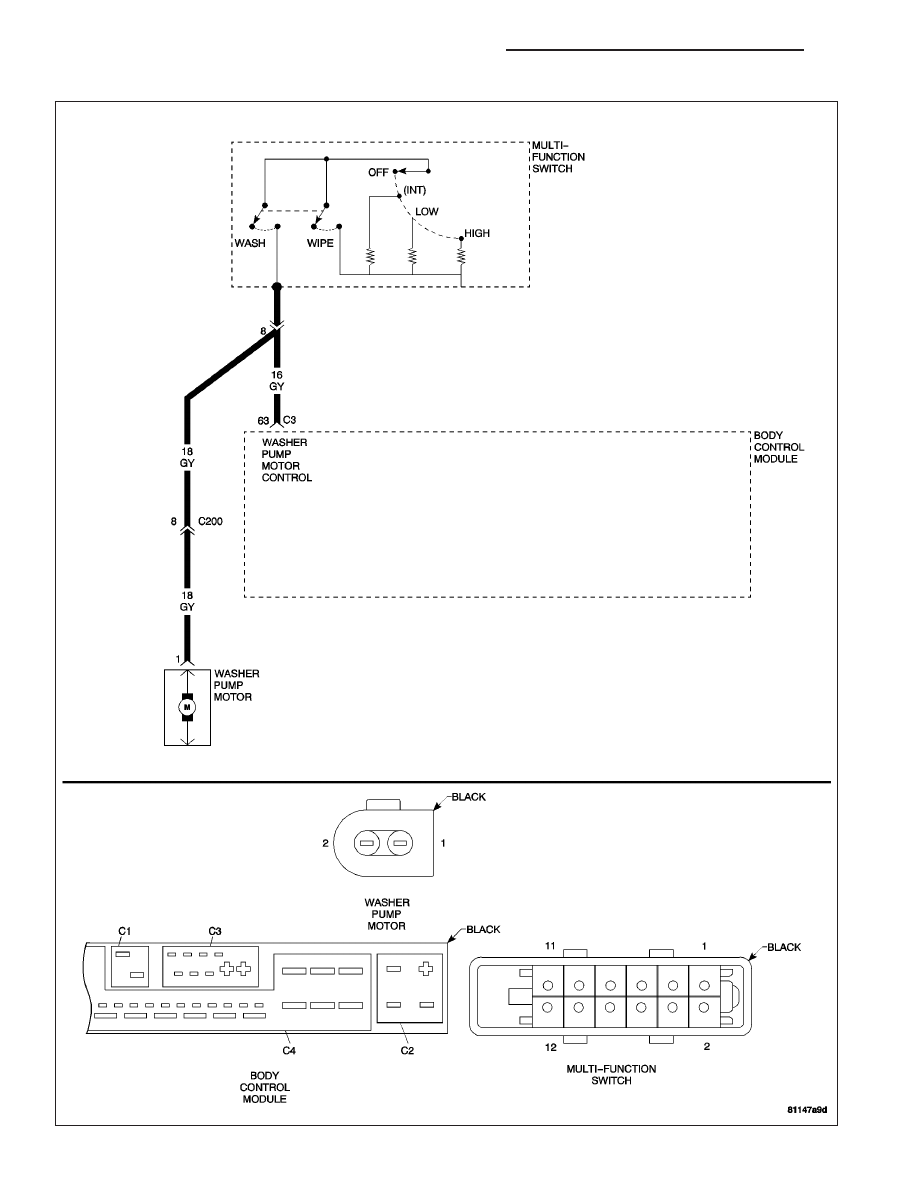

For a complete Wipers/Washers Circuit Diagram, (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS
AND DIAGRAMS).

Diagnostic Test

1.

MEASURE MULTI-FUNCTION SWITCH RESISTANCE

Note: If any BCM DTCs are set, diagnose them first before con-
tinuing.
Disconnect the BCM harness connector.

Note: Check connectors - Clean/repair as necessary.
Disconnect the Multi-Function Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

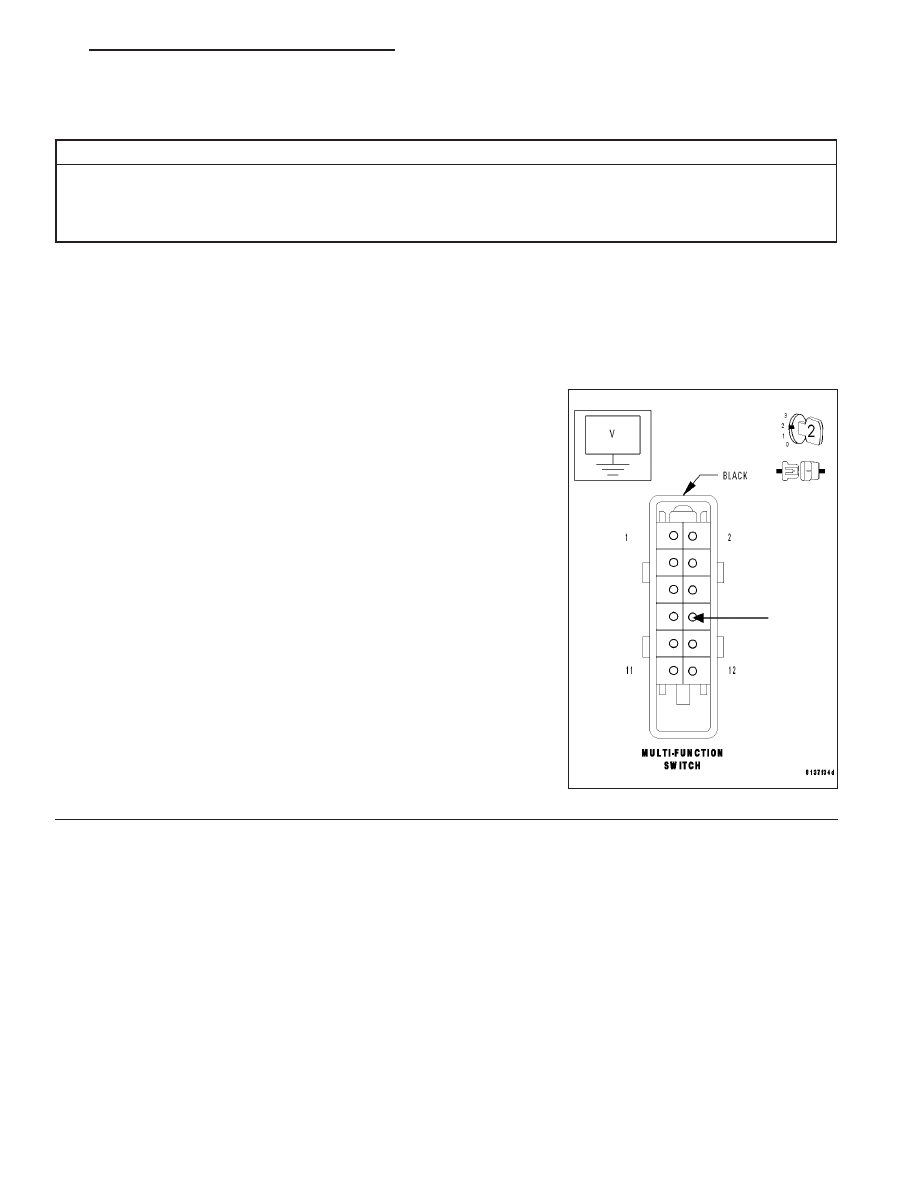

Measure the voltage of the Washer Pump Motor Control circuit at cav-
ity 8 of the Multi-Function Switch harness connector.

Is voltage present?

Yes

>> Repair the Washer Pump Motor Control circuit for an

open.

Perform BODY VERIFICATION TEST.

No

>> Go to 2

ZH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 11

*WASHERS RUN CONTINUOUSLY WITH IGNITION ON (CONTINUED)

2.

MEASURE MULTI-FUNCTION SWITCH RESISTANCE

Note: If any BCM DTCs are set, diagnose them first before con-
tinuing.
Turn the ignition off.

Disconnect the Multi-Function Switch harness connector.

Note: Check connectors - Clean/repair as necessary.

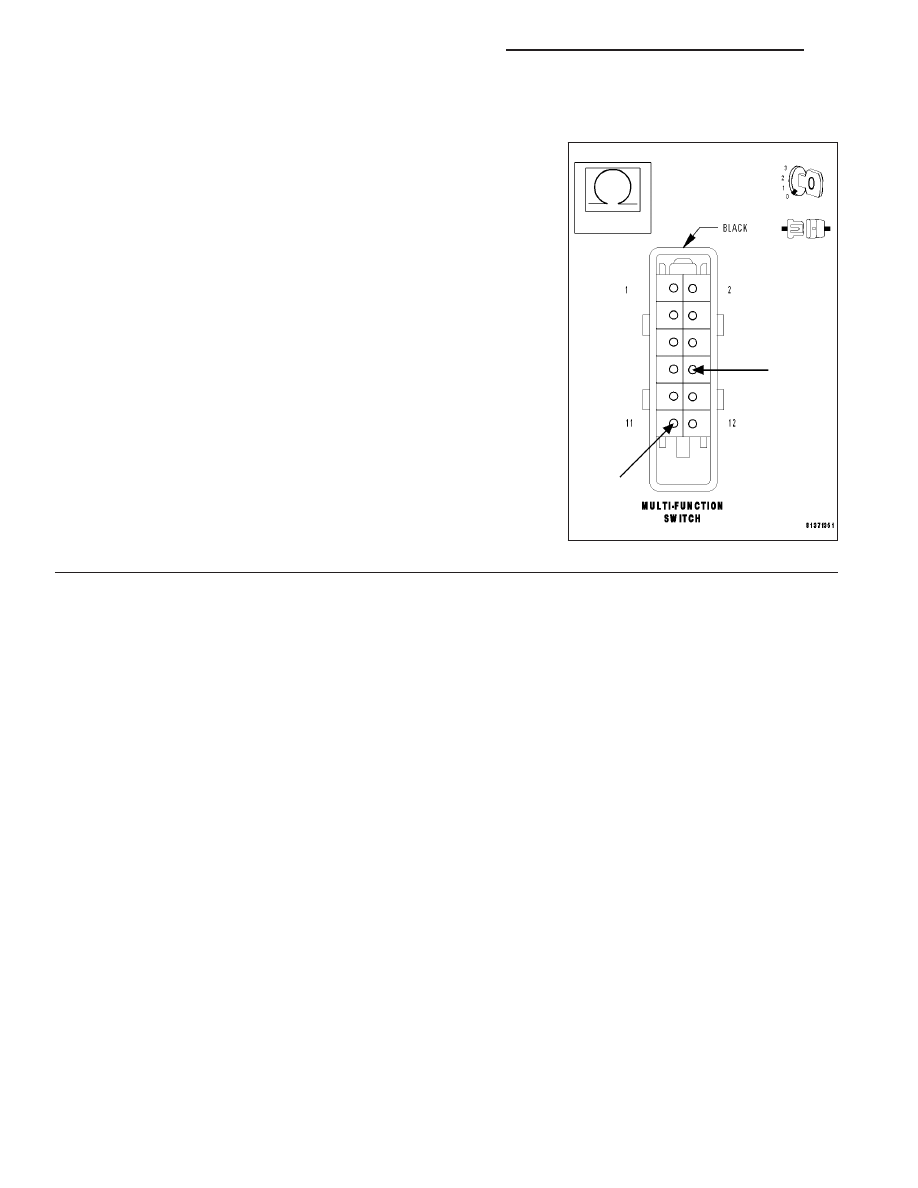

Measure the resistance of the Multi-Function Switch between cavity 8
and cavity 11.

While measuring the resistance, depress the washer switch once and
release.

Did the resistance reading go from infinite to less than 5 ohms
to infinite?

Yes

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Replace the Multi-Function Switch. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/MULTI-FUNCTION
SWITCH - REMOVAL)

Perform BODY VERIFICATION TEST.
