*HEATED WASHER NOZZLES INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED IGNITION OR GROUND CIRCUIT OPEN

THERMOSWITCH

WASHER NOZZLE

For a complete Wipers/Washers Circuit Diagram, (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS
AND DIAGRAMS).

Diagnostic Test

1.

TEST POWER SUPPLY AND GROUND CIRCUITS

Note: Inspect Fuse 12 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Disconnect the heated washer nozzle harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

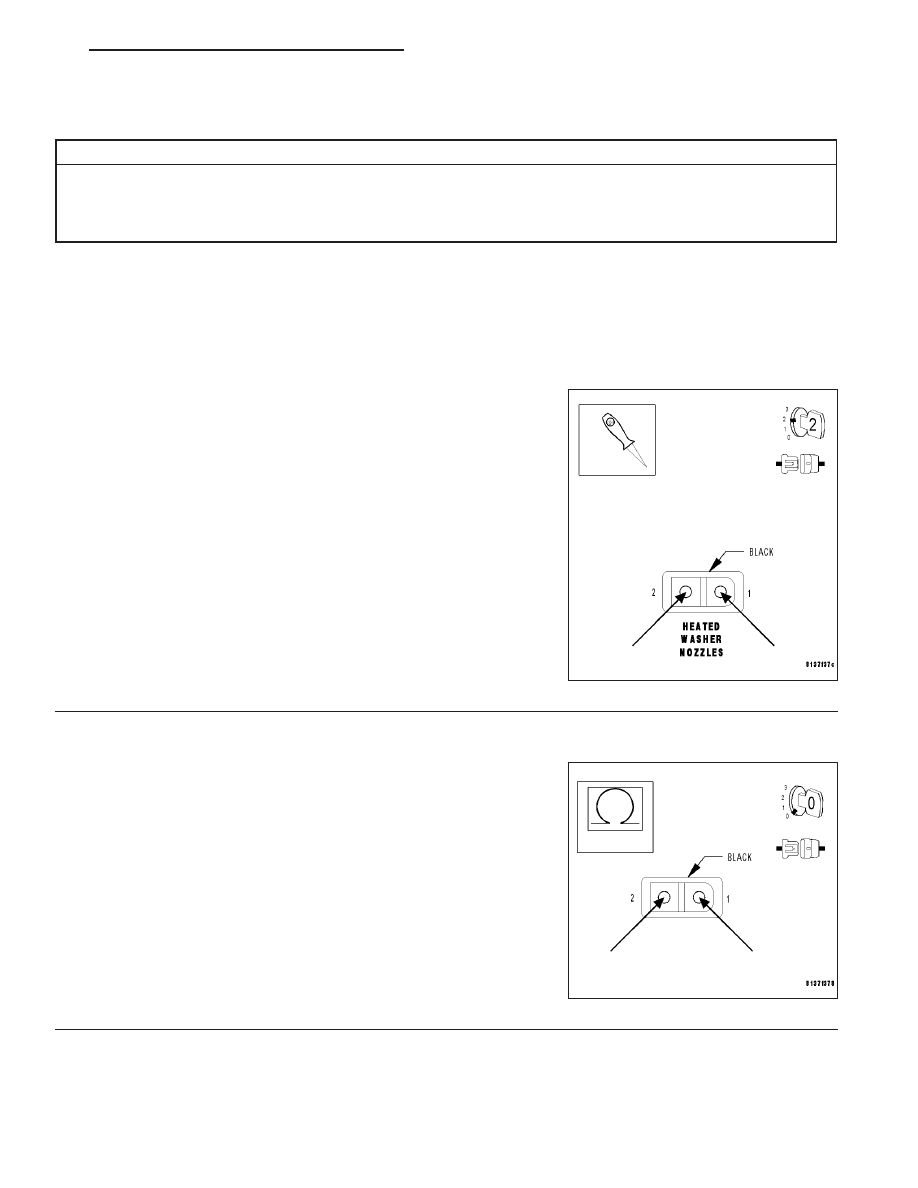

Connect a test light between cavity 1 and 2 of the washer nozzle har-
ness connector.

Did the test light illuminate?

Yes

>> Go to 2

No

>> Go to 3

2.

TEST BOTH HEATED NOZZLES

Disconnect the right and left heated nozzle connectors and the nozzle
connector to the thermoswitch.

Measure the resistance across each heated nozzle connector.

Are the resistance values between 80–120 ohms?

Yes

>> Replace the thermoswitch.

No

>> Replace the faulty heated nozzle. (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WASHER

NOZZLE

-

REMOVAL).

Perform BODY VERIFICATION TEST.

ZH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 5

*HEATED WASHER NOZZLES INOPERATIVE (CONTINUED)

3.

TEST HEATED NOZZLE GROUND CIRCUIT

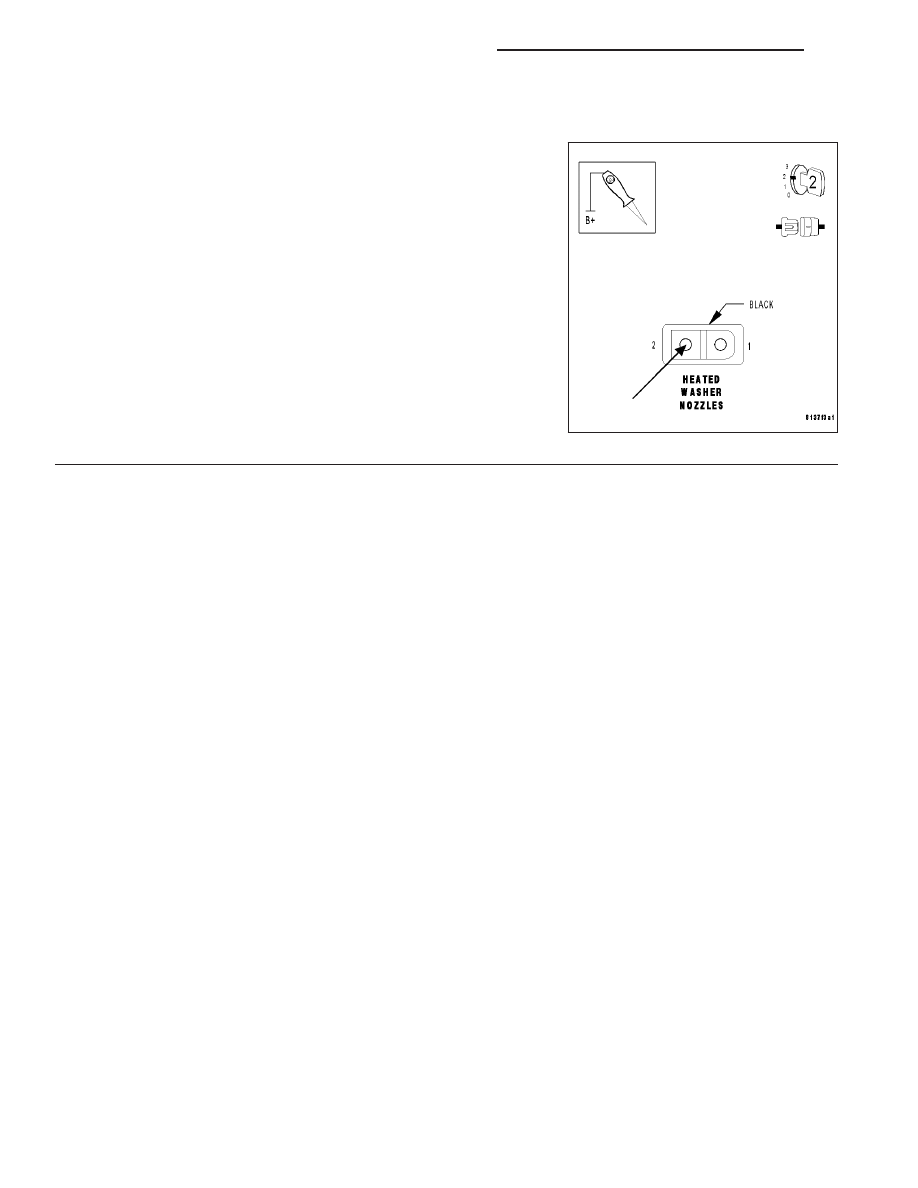

Connect a test light from B(+) to cavity 1 of the harness connector.

Did the test light illuminate?

Yes

>> Repair the Fused B(+) circuit for an open.

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

8R - 6

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

ZH

*WASHERS INOPERATIVE

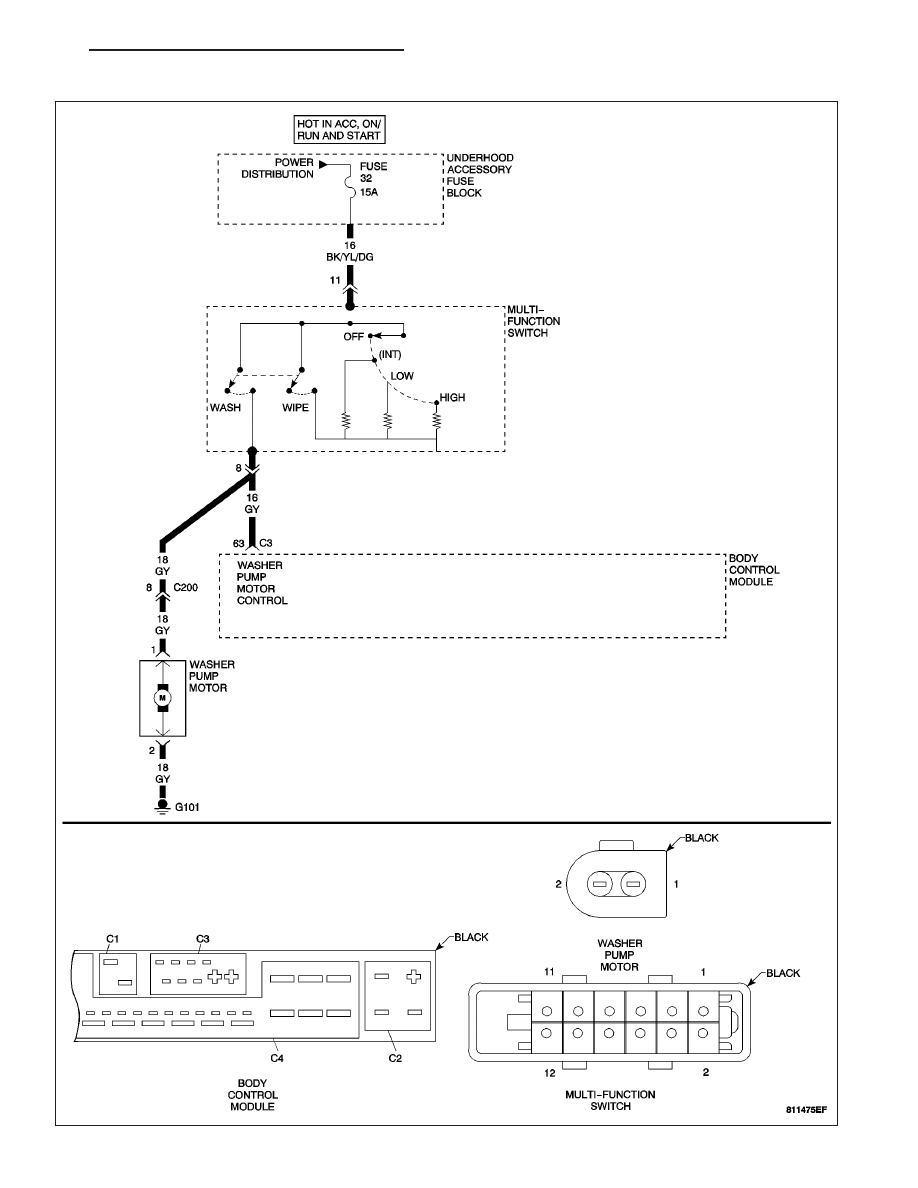

ZH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 7

*WASHERS INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

MULTI-FUNCTION SWITCH

WASHER PUMP MOTOR CONTROL CIRCUIT OPEN

WASHER PUMP MOTOR GROUND CIRCUIT OPEN

WASHER PUMP MOTOR

For a complete Wipers/Washers Circuit Diagram, (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS
AND DIAGRAMS).

Diagnostic Test

1.

MEASURE VOLTAGE AT WASHER PUMP

Note: If any BCM DTCs are set, diagnose them first before con-
tinuing.
Turn the ignition off.

Disconnect the Washer Pump Motor harness connector.

Note: Check connectors - Clean/repair as necessary.

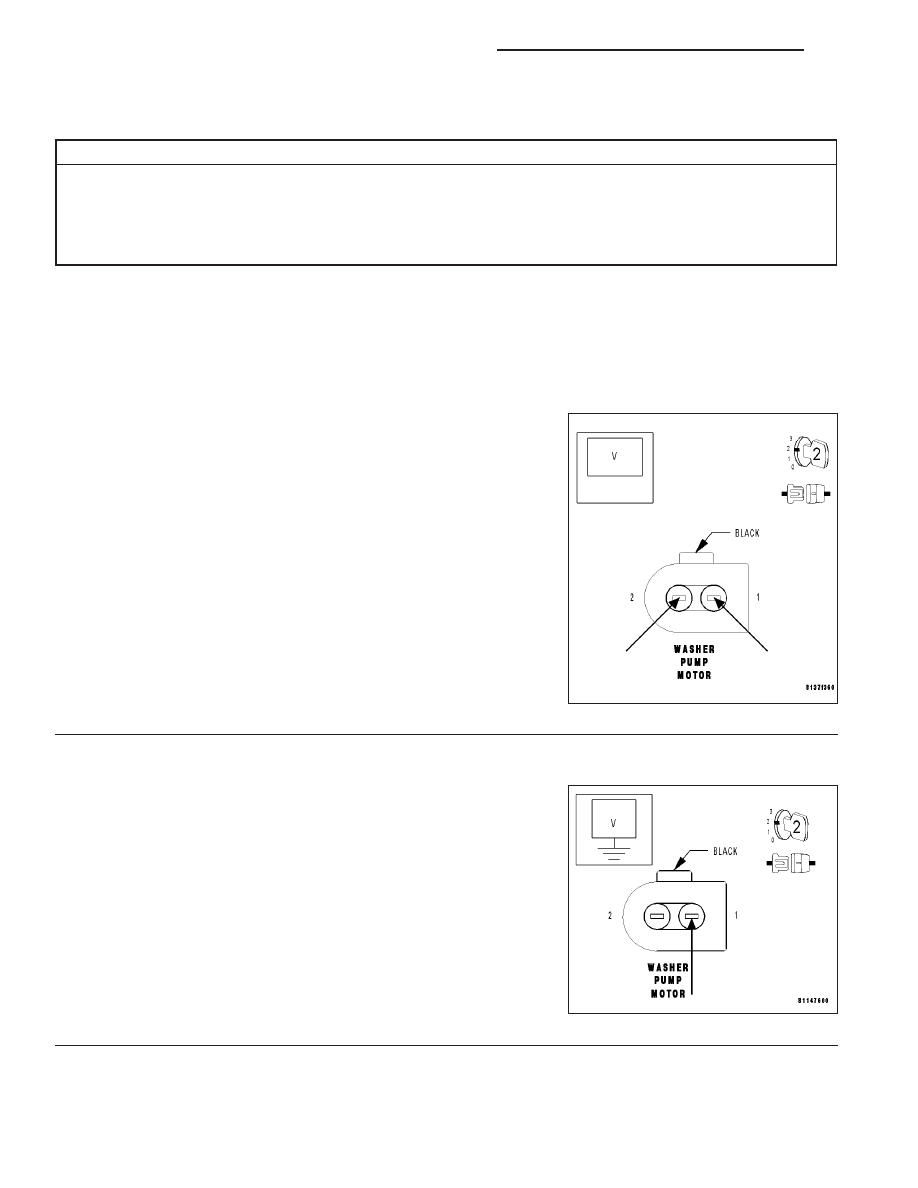

Depress the washer switch, and measure the voltage between the
ground circuit and the Washer Pump Motor Control circuit at the
Washer Pump Motor harness connector.

Is the voltage 12–16 Volts?

Yes

>> Replace the Washer Pump Motor. (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WASHER

PUMP

MOTOR

-

REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE MULTI-FUNCTION SWITCH VOLTAGE

Turn the ignition on.

Depress the washer switch, and measure the voltage of the Washer
Pump Motor Control circuit at the Washer Pump Motor Connector to
chassis ground.

Is the voltage 12–16 volts?

Yes

>> Repair the Washer Pump Motor ground circuit for an open.

Perform BODY VERIFICATION TEST.

No

>> Go to 3
