Chrysler Crossfire. Manual - part 373

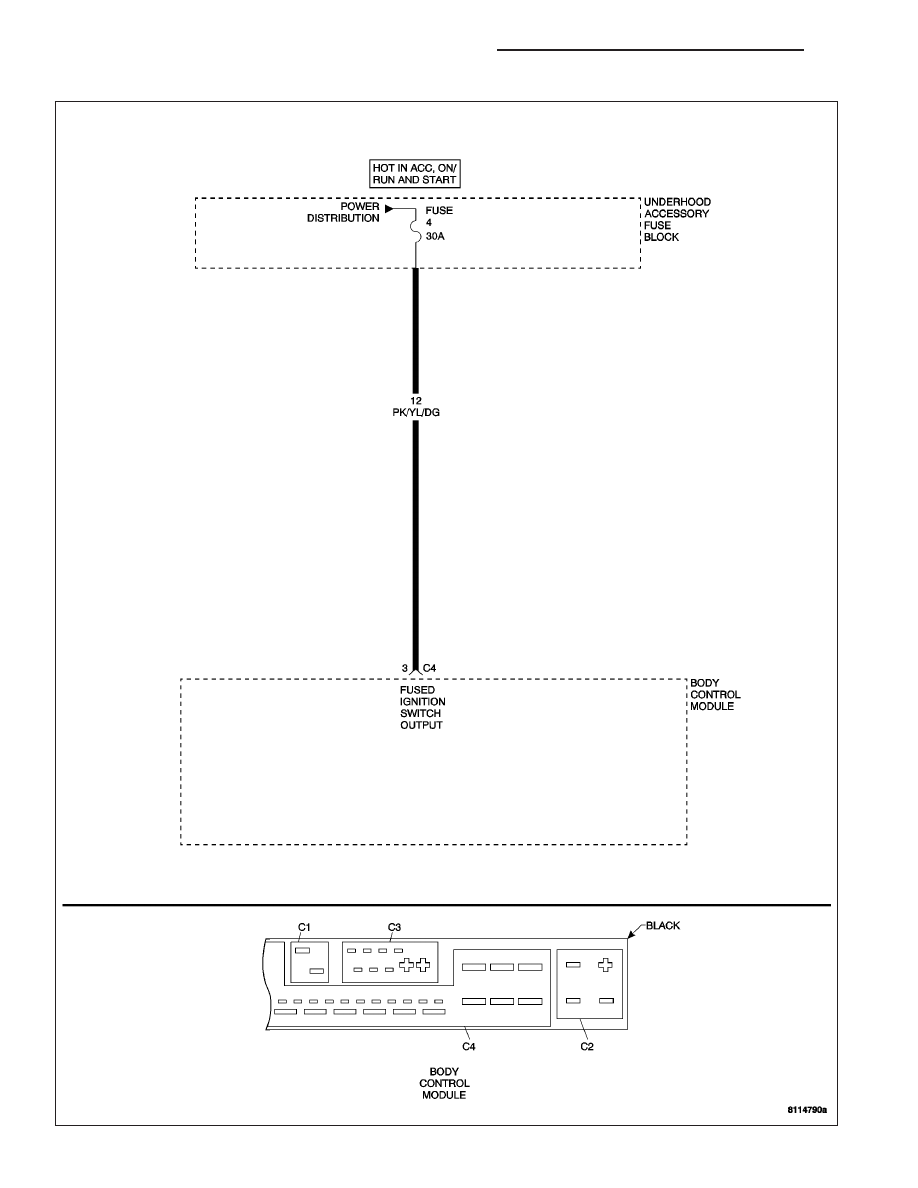

VOLTAGE SUPPLY CIRCUIT OPEN

8R - 2

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

ZH

VOLTAGE SUPPLY CIRCUIT OPEN (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the wipers/washers on.

•

Set Condition: If the Body Control Module (BCM) detects a voltage supply circuit malfunction, the DTC is set.

POSSIBLE CAUSES

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

BODY CONTROL MODULE

For a complete Wipers/Washers Circuit Diagram, (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS
AND DIAGRAMS).

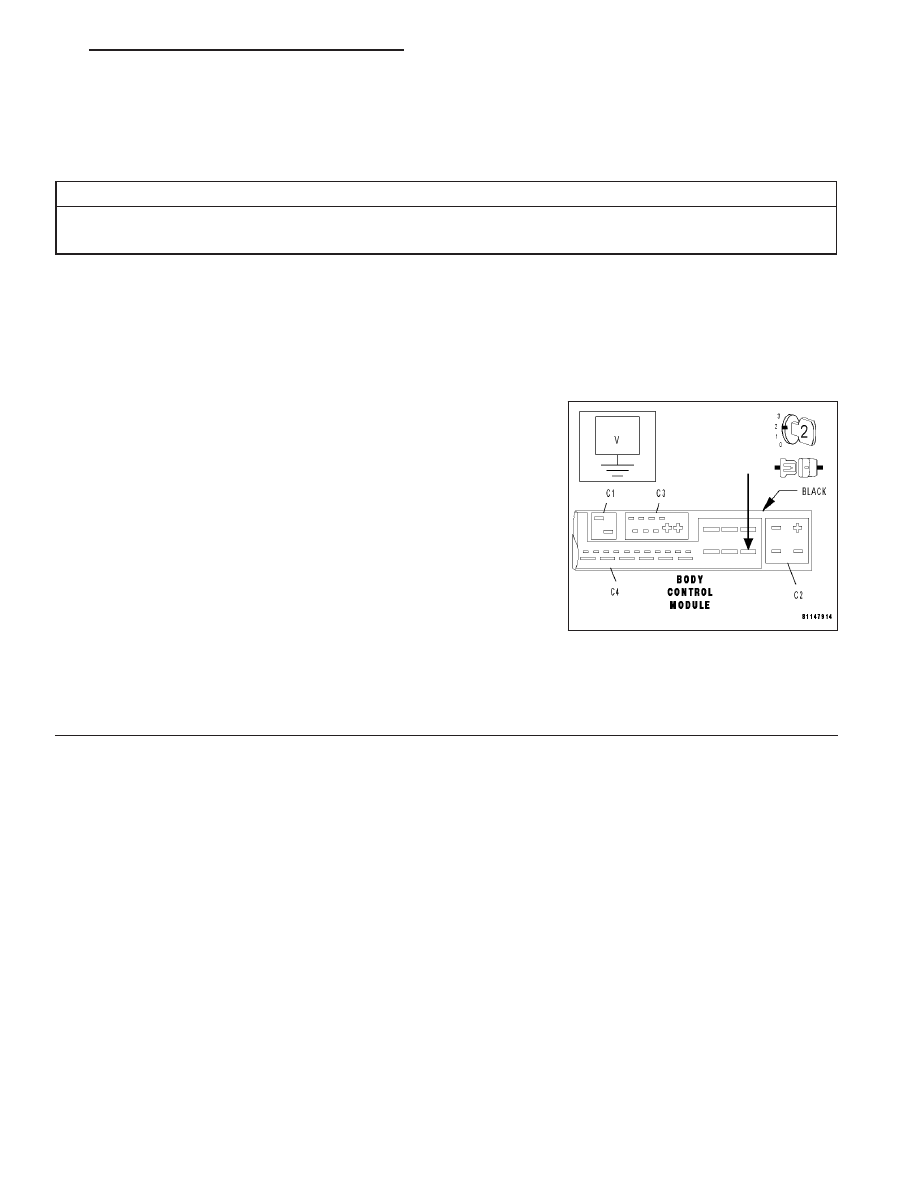

Diagnostic Test

1.

MEASURE THE VOLTAGE OF THE FUSED IGNITON SWITCH OUTPUT CIRCUIT

Note: Inspect Fuse 4 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open fuse
before continuing.

Disconnect the BCM harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
BCM C4 harness connector.

Is the voltage between 12 and 16 volts?

Yes

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Repair the Fused Ignition Switch Output circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 3

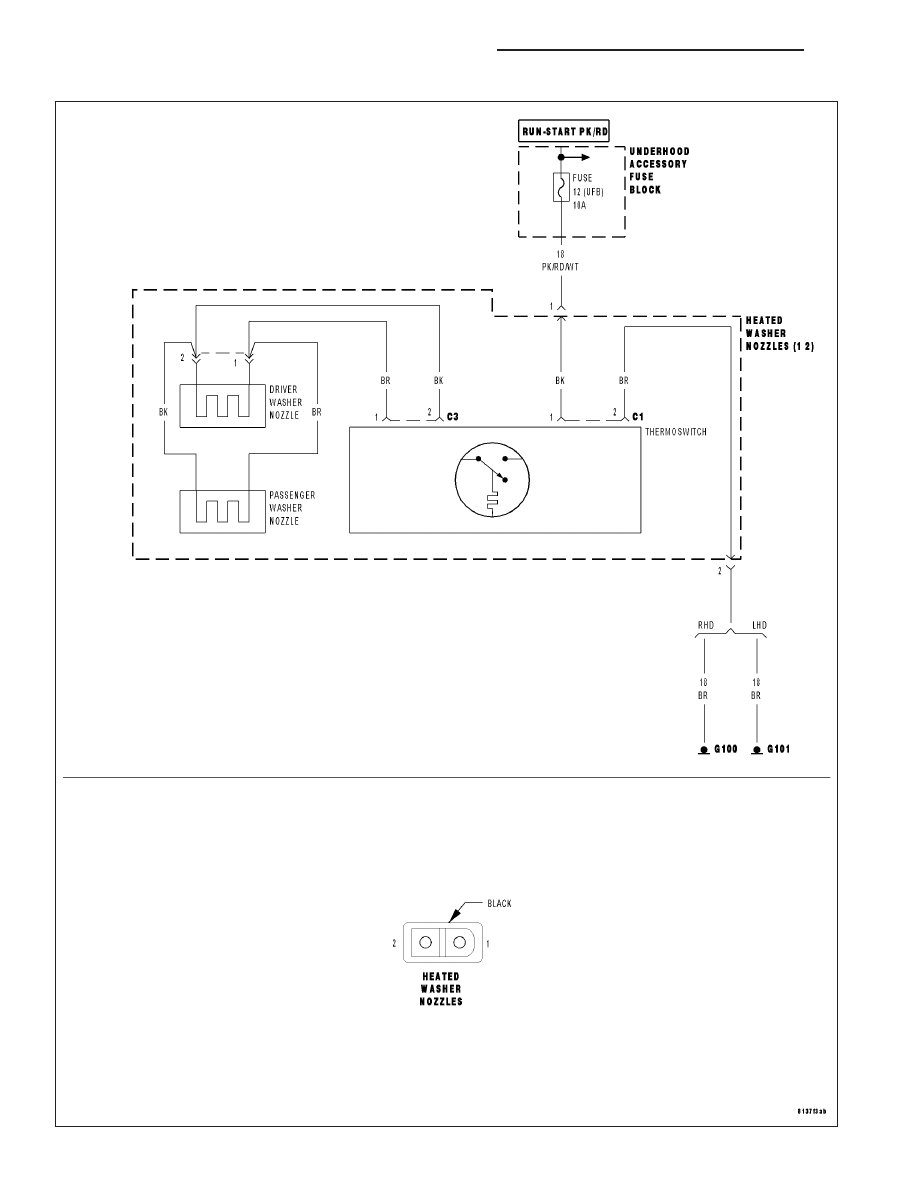

*HEATED WASHER NOZZLES INOPERATIVE

8R - 4

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

ZH
