*WIPERS INOPERATIVE

ZH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 13

*WIPERS INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

MULTI-FUNCTION SWITCH

WIPER SWITCH MUX CIRCUIT OPEN

BODY CONTROL MODULE

WIPER MOTOR

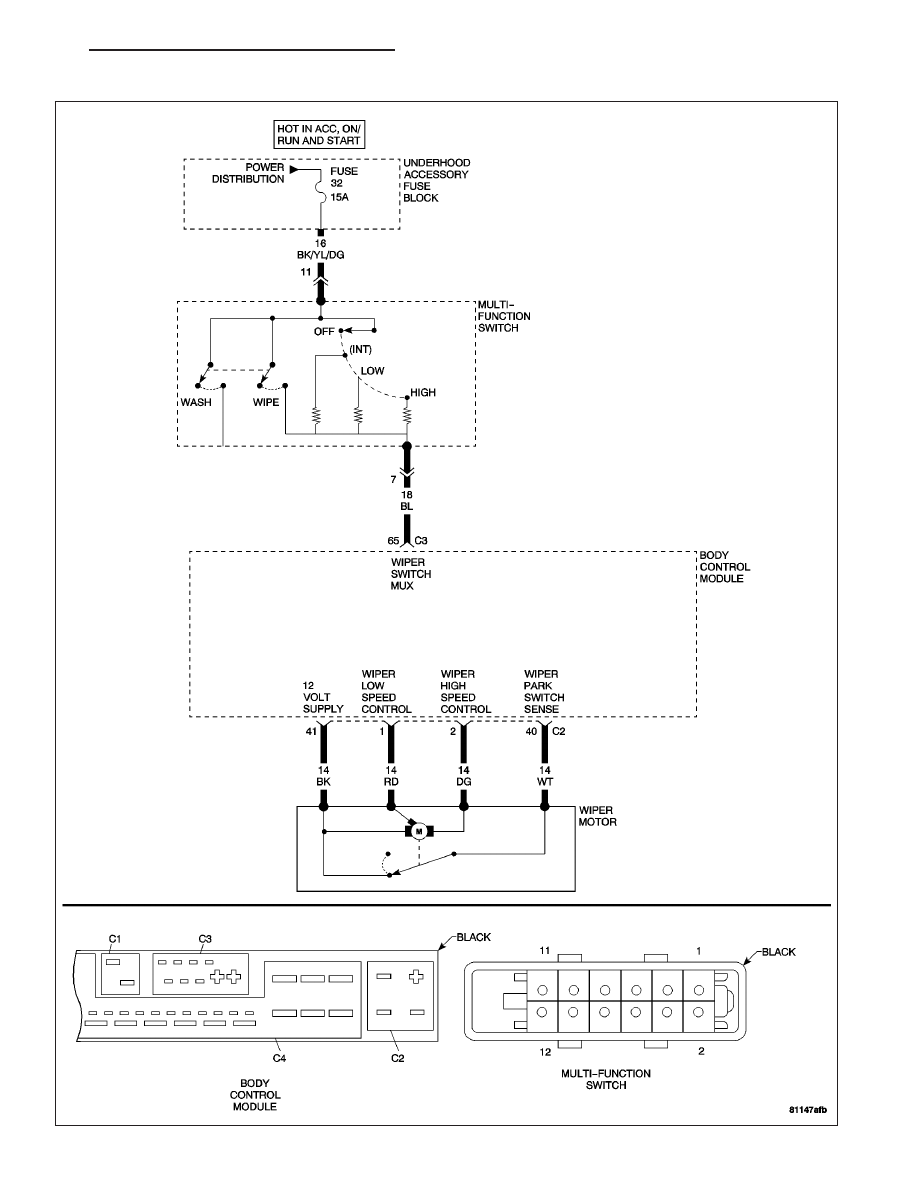

For a complete Wipers/Washers Circuit Diagram, (Refer to 8 - ELECTRICAL/WIPERS/WASHERS - SCHEMATICS
AND DIAGRAMS).

1.

TEST THE WIPER MOTOR

Turn the ignition off.

Disconnect the Body Control Module (BCM) C2 harness connector.

Note: Check connectors - Clean/repair as necessary.

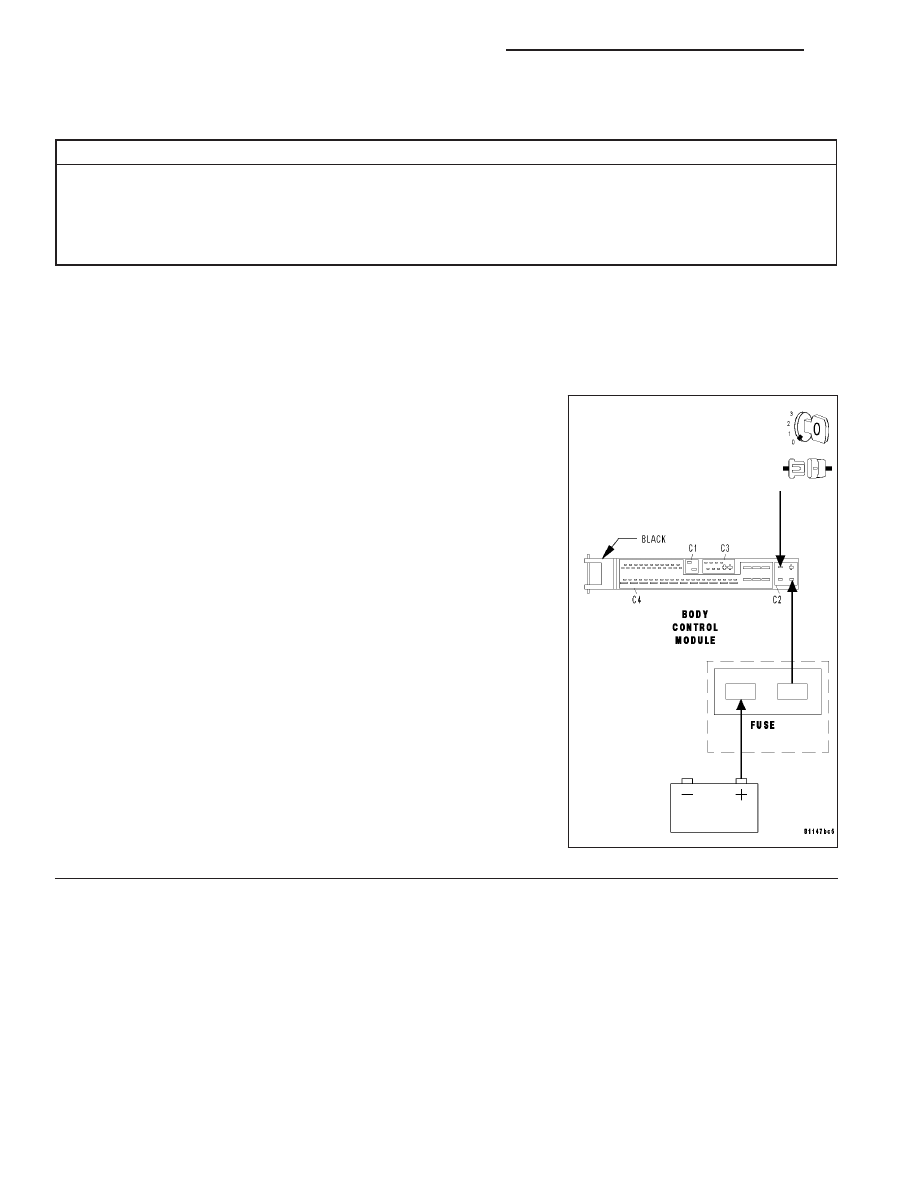

Connect a jumper wire between cavity 1 of the BCM C2 harness con-
nector and B(+).

Connect a jumper wire between cavity 41 of the BCM C2 harness con-
nector and ground.

With the jumper wires connected, does the Wiper Motor move?

Yes

>> Go to 2

No

>> Replace the Wiper Motor. (Refer to 8 - ELECTRICAL/WIP-

ERS/WASHERS/FRONT WIPER MOTOR - REMOVAL)

Perform BODY VERIFICATION TEST.

8R - 14

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

ZH

*WIPERS INOPERATIVE (CONTINUED)

2.

MEASURE WIPER SWITCH MUX CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Body Control Module (BCM) harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

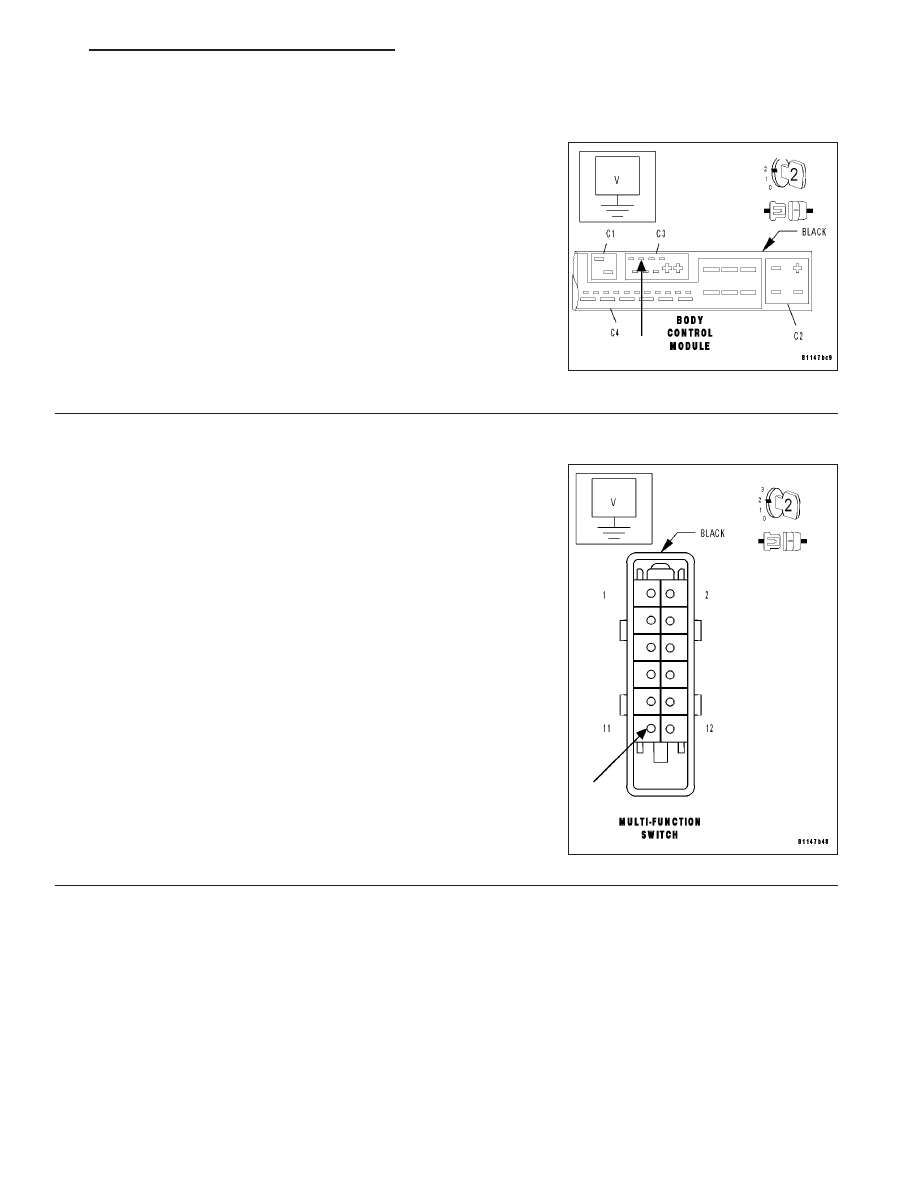

Measure the voltage of the Wiper Switch Mux circuit at the BCM C3
connector cavity 65 with the Wiper Switch in the High position.

Is the voltage approximately 12 volts?

Yes

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE WIPER/WASHER FUSED B(+) CIRCUIT VOLTAGE

Note: Inspect Fuse 32 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Turn the ignition off.

Disconnect the Multi-Function Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused B(+) circuit at the Multi-Function
Switch harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Repair the Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 15

*WIPERS INOPERATIVE (CONTINUED)

4.

MEASURE WIPER SWITCH RESISTANCE

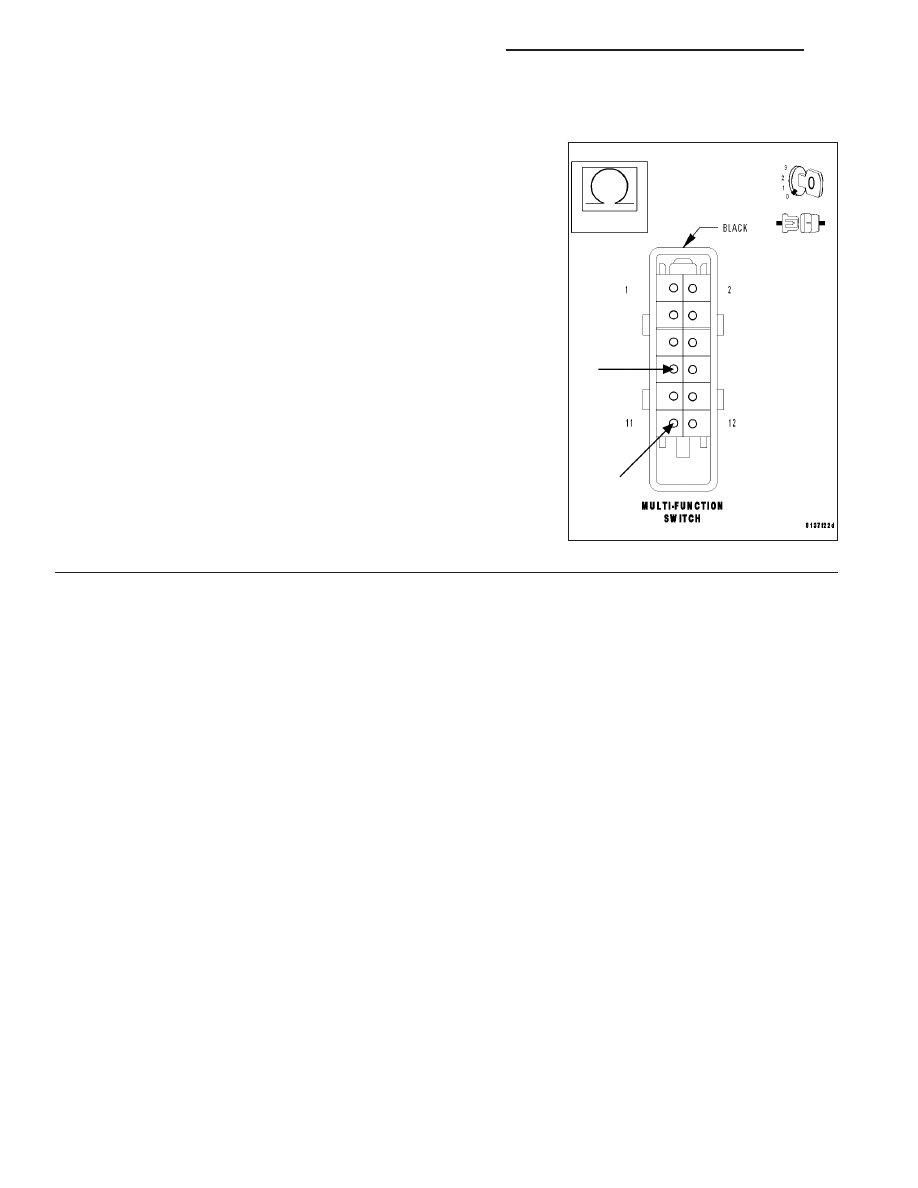

Measure the resistance of the Wiper Switch from the Multi-Function
Switch connector with the wiper switch in intermittent, then low, then
high positions.

Are the resistance readings below 1K ohms?

Yes

>> Repair the Wiper Switch Mux circuit for an open.

Perform BODY VERIFICATION TEST.

No

>> Replace the Multi-Function Switch. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/MULTI-FUNCTION
SWITCH - REMOVAL)

Perform BODY VERIFICATION TEST.
