Chrysler Crossfire. Manual - part 364

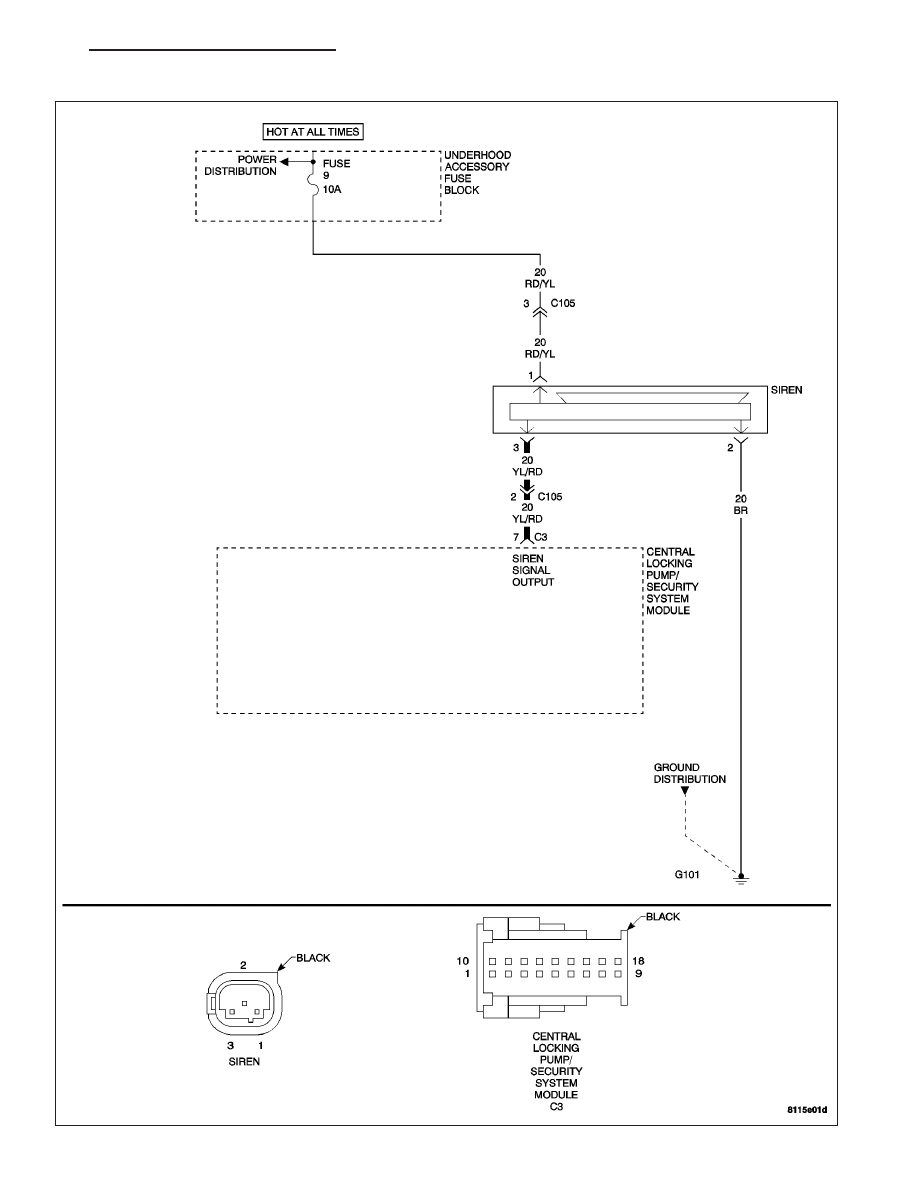

SIREN SIGNAL OUTPUT CIRCUIT

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 29

SIREN SIGNAL OUTPUT CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Continuous.

•

Set Condition: The Central Locking Pump/Security System Module (CLP/SSM) reports a short to power,
ground, or an open circuit failure on the Siren Signal Output circuit.

POSSIBLE CAUSES

SIREN SIGNAL OUTPUT CIRCUIT SHORTED TO VOLTAGE

SIREN SIGNAL OUTPUT CIRCUIT SHORTED TO GROUND

SIREN SIGNAL OUTPUT CIRCUIT OPEN

SIREN INTERNAL FAILURE

For a complete Vehicle Theft Security System Circuit Diagram, (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECU-
RITY - SCHEMATICS AND DIAGRAMS).

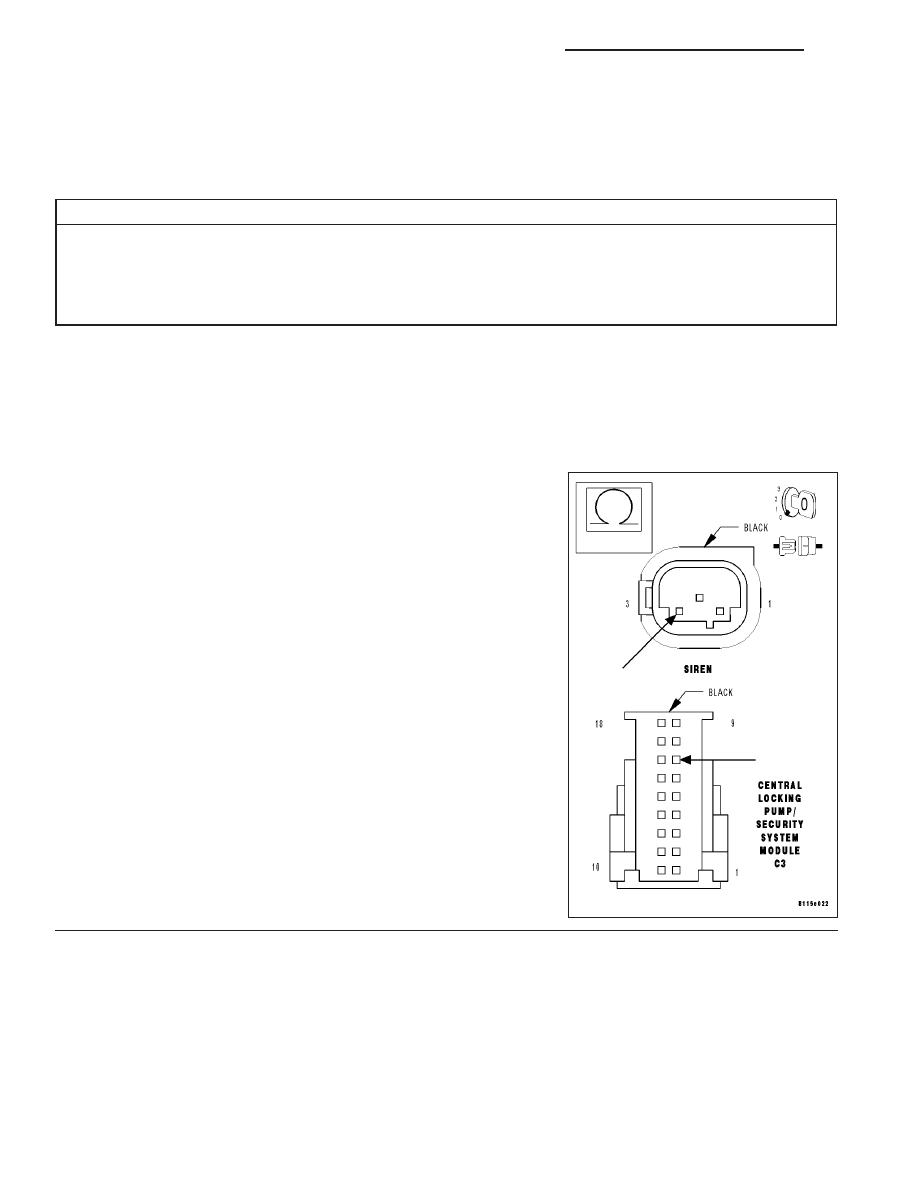

Diagnostic Test

1.

MEASURE THE RESISTANCE OF THE SIREN SIGNAL OUTPUT CIRCUIT

Turn the ignition off.

Disconnect the CLP/SSM harness connector.

Disconnect the Siren harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Siren Signal Output circuit from the
CLP/SSM harness connector to the Siren harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Siren Signal Output circuit for an open.

Perform VTSS VERIFICATION TEST.

8Q - 30

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ZH

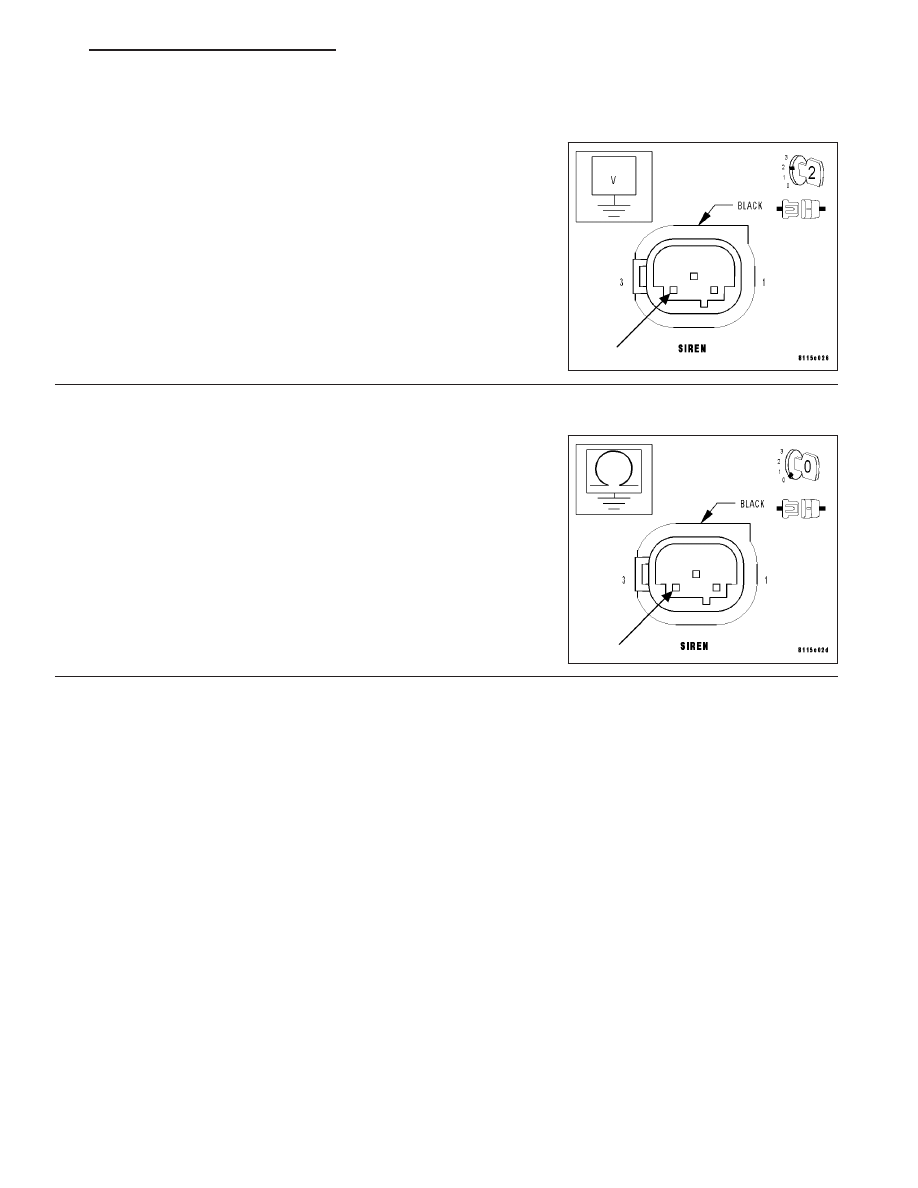

SIREN SIGNAL OUTPUT CIRCUIT (CONTINUED)

2.

MEASURE THE VOLTAGE OF THE SIREN SIGNAL OUTPUT CIRCUIT

Turn the ignition on.

Measure the voltage of the Siren Signal Output circuit at the Siren har-
ness connector.

Is voltage present?

Yes

>> Repair the Siren Signal Output circuit for a short to volt-

age.

Perform VTSS VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE SIREN SIGNAL OUTPUT CIRCUIT

Turn the ignition off.

Measure the resistance between ground and the Siren Signal Output
circuit at the Siren harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Siren Signal Output circuit for a short to

ground.

Perform VTSS VERIFICATION TEST.

No

>> Replace the Siren.

Perform VTSS VERIFICATION TEST.

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 31

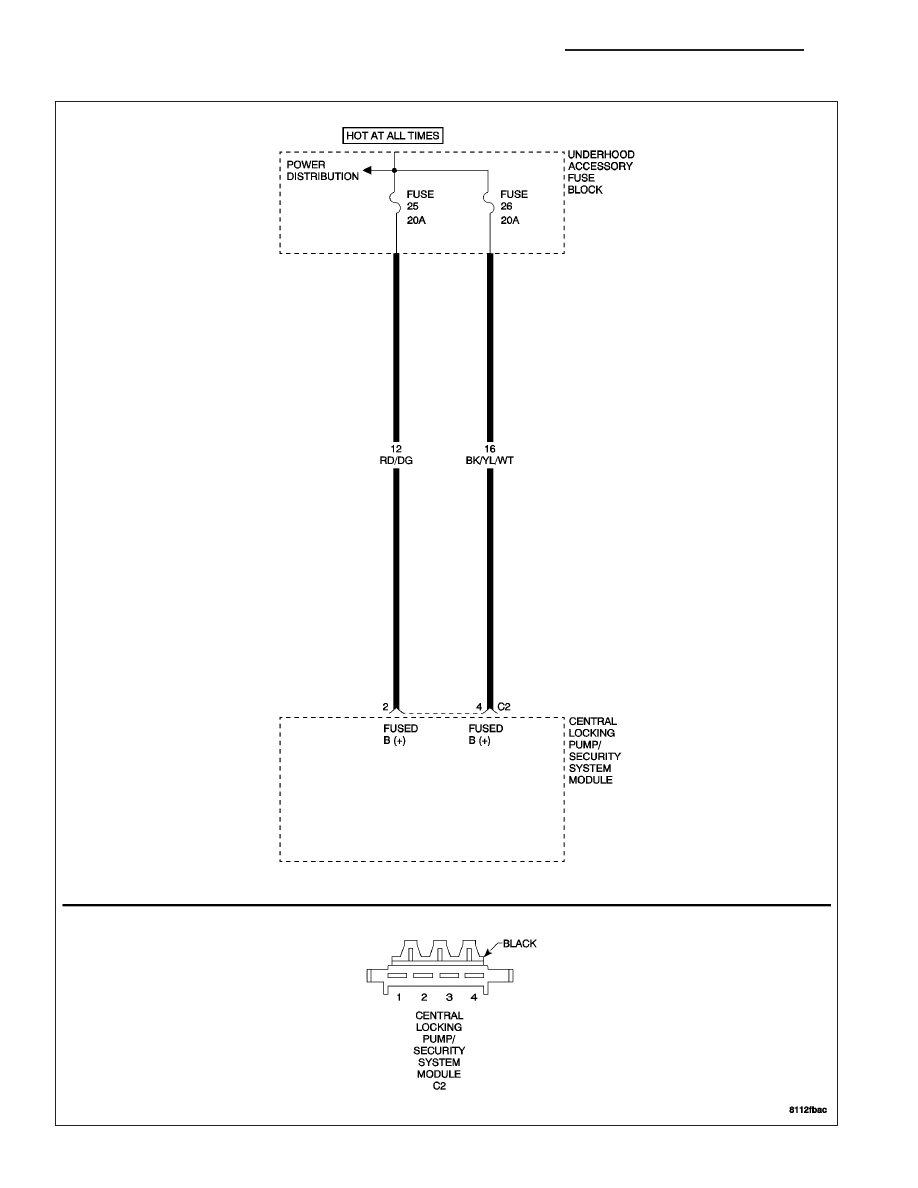

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE INTERNAL FAILURE

8Q - 32

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ZH
