ANTI-THEFT TOW SENSOR SIGNAL CIRCUIT (CONTINUED)

2.

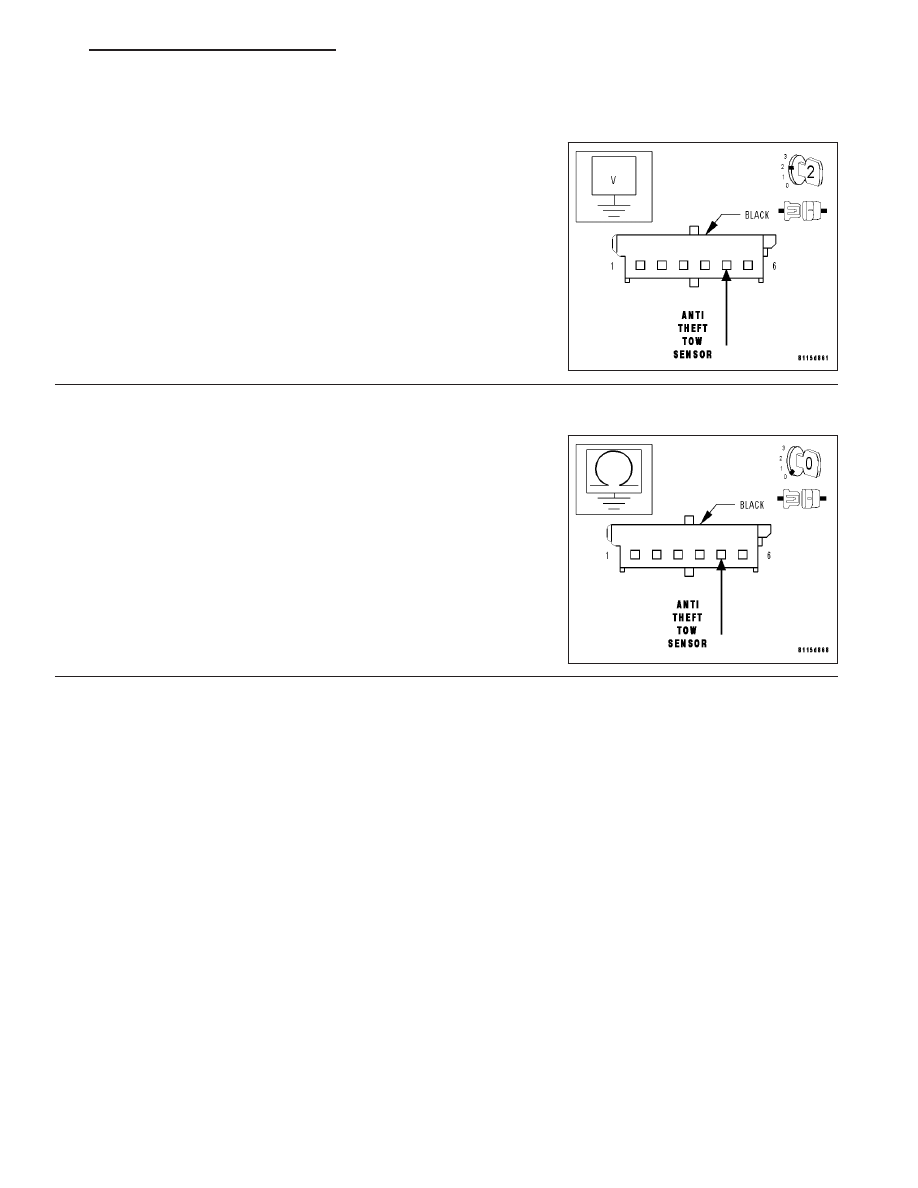

MEASURE THE VOLTAGE OF THE ANTI-THEFT TOW SENSOR SIGNAL CIRCUIT

Turn the ignition on.

Measure the voltage of the Anti-Theft Tow Sensor Signal circuit at the
Anti-Theft Tow Sensor harness connector.

Is voltage present?

Yes

>> Repair the Anti-Theft Tow Sensor Signal circuit for a short

to voltage.

Perform VTSS VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE ANTI-THEFT TOW SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Measure the resistance between ground and the Anti-Theft Tow Sen-
sor Signal circuit at the Anti-Theft Tow Sensor harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Anti-Theft Tow Sensor Signal circuit for a short

to ground.

Perform VTSS VERIFICATION TEST.

No

>> Replace the Anti-Theft Tow Sensor. (Refer to 8 - ELEC-

TRICAL/VEHICLE THEFT SECURITY/ANTI-THEFT TOW
SENSOR - REMOVAL).

Perform VTSS VERIFICATION TEST.

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 25

NO CAN COMMUNICATIONS WITH PCM

8Q - 26

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ZH

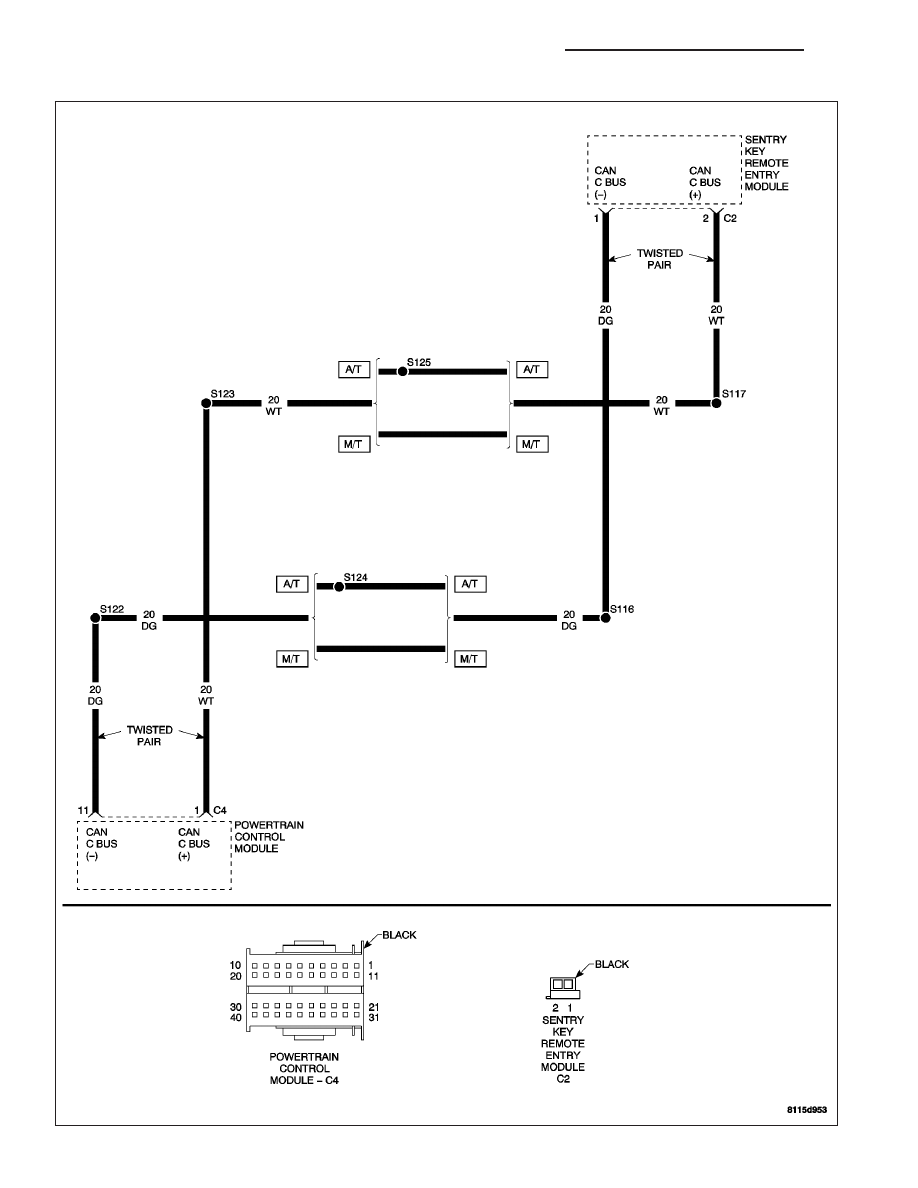

NO CAN COMMUNICATIONS WITH PCM (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: CAN Bus communication failure between the Sentry Key Remote Entry Module (SKREEM) and
the Powertrain Control Module (PCM).

POSSIBLE CAUSES

CAN BUS CIRCUIT(S) OPEN

SENTRY KEY REMOTE ENTRY MODULE

For a complete Vehicle Theft Security System Circuit Diagram, (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECU-
RITY - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

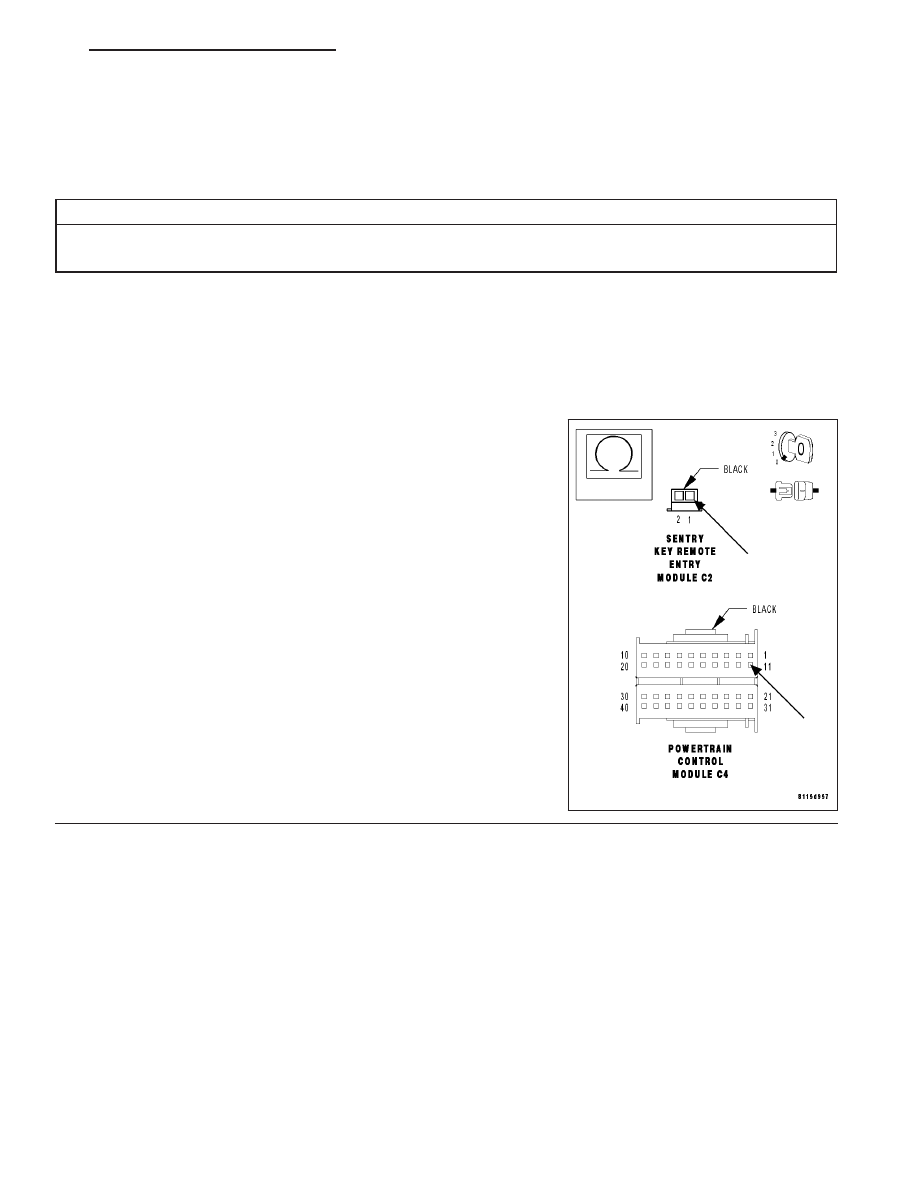

MEASURE THE RESISTANCE OF THE CAN C BUS (+) CIRCUIT

Turn the ignition off.

Disconnect the SKREEM harness connector.

Disconnect the PCM harness connector.

Measure the resistance of the CAN C Bus (+) circuit from the
SKREEM harness connector to the PCM harness connector.

Is the resistance below 1.0 ohm?

Yes

>> Go to 2

No

>> Repair the CAN C Bus (+) circuit for an open.

Perform VTSS VERIFICATION TEST.

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 27

NO CAN COMMUNICATIONS WITH PCM (CONTINUED)

2.

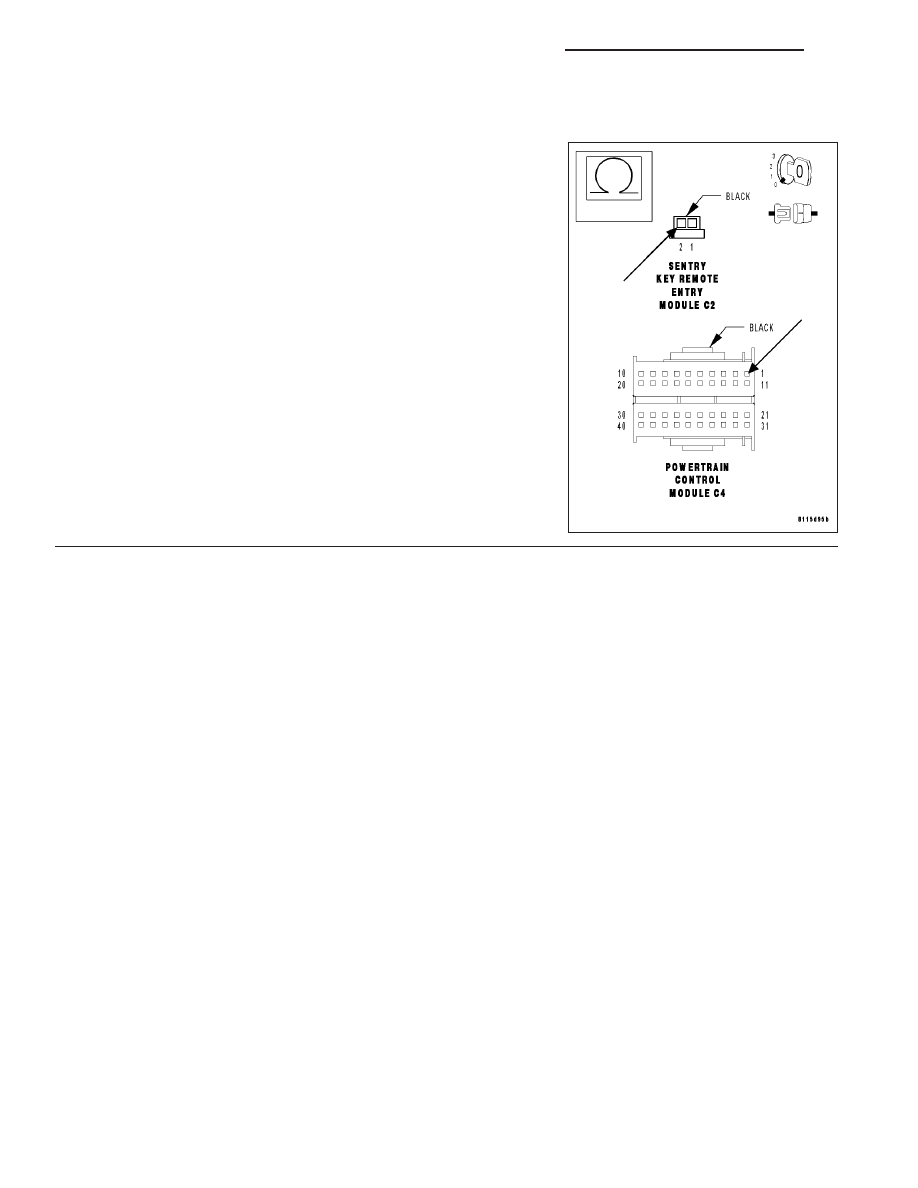

MEASURE THE RESISTANCE OF THE CAN C BUS (-) CIRCUIT

Measure the resistance of the CAN C Bus (-) circuit from the SKREEM
harness connector and the PCM harness connector.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Sentry Key Remote Entry Module. (Refer to 8

-

ELECTRICAL/VEHICLE

THEFT

SECURITY/SENTRY

KEY REMOTE ENTRY MODULE - REMOVAL).

Perform VTSS VERIFICATION TEST.

No

>> Repair the CAN C Bus (-) circuit for an open.

Perform VTSS VERIFICATION TEST.
