DOOR LOCK SWITCH SENSE CIRCUIT

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 17

DOOR LOCK SWITCH SENSE CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Continuous.

•

Set Condition: The Sentry Key Remote Entry Module (SKREEM) reports a short to power, ground, or an open
circuit failure on the Door Lock Switch Sense circuit.

POSSIBLE CAUSES

DOOR LOCK SWITCH SENSE CIRCUIT SHORTED TO VOLTAGE

DOOR LOCK SWITCH SENSE CIRCUIT SHORTED TO GROUND

DOOR LOCK SWITCH SENSE CIRCUIT OPEN

SENTRY KEY REMOTE ENTRY MODULE

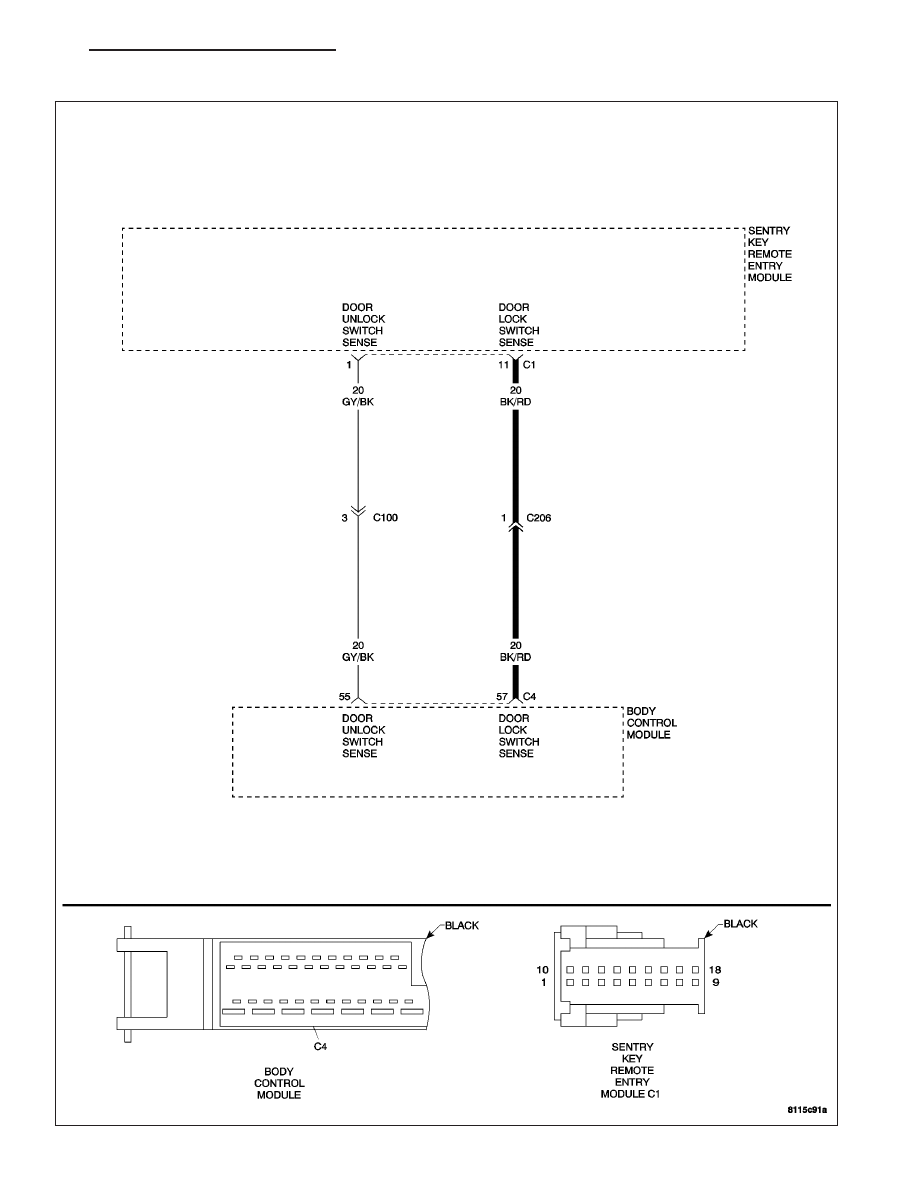

For a complete Vehicle Theft Security System Circuit Diagram, (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECU-
RITY - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

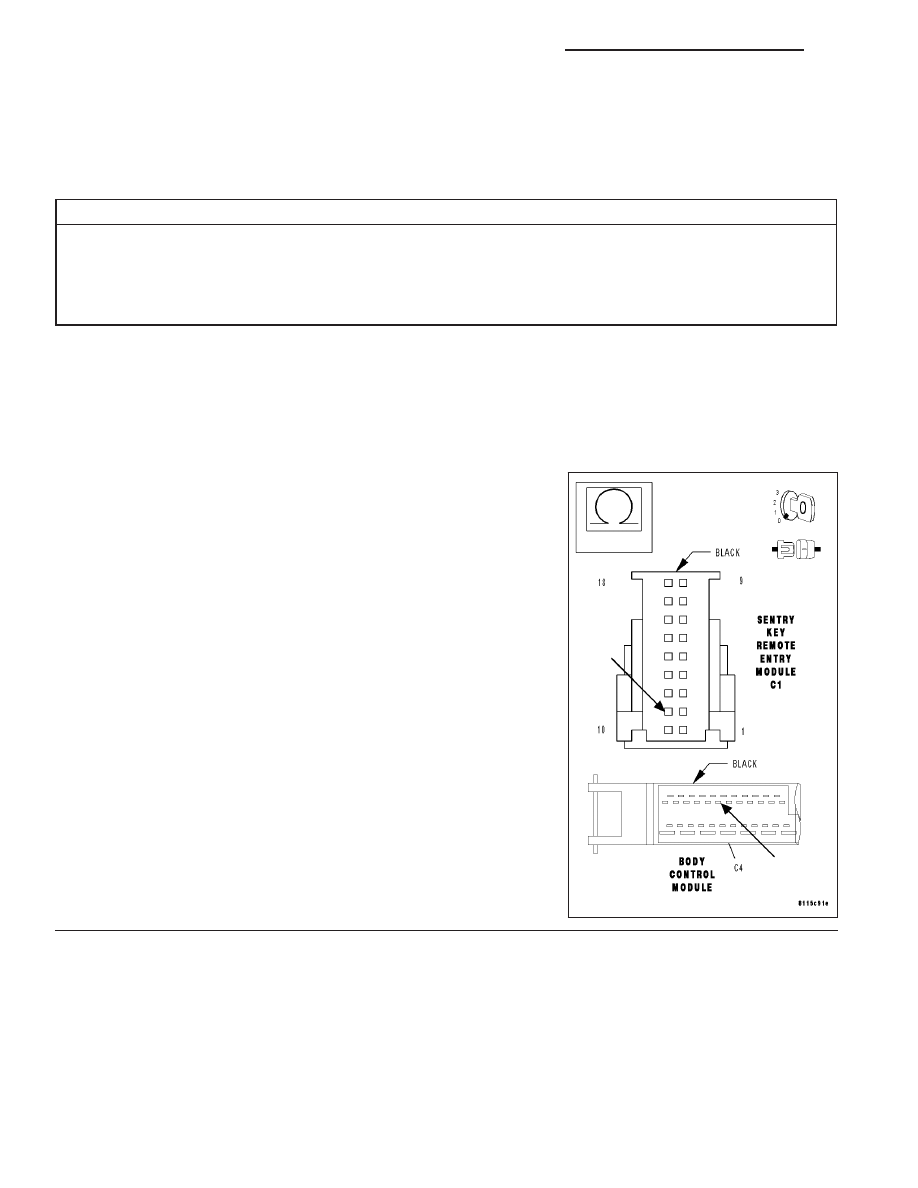

MEASURE THE RESISTANCE OF THE DOOR LOCK SWITCH SENSE CIRCUIT

Turn the ignition off.

Disconnect the BCM harness connector.

Disconnect the SKREEM harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Door Lock Switch Sense circuit from the
BCM harness connector to the SKREEM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Door Lock Switch Sense circuit for an open.

Perform VTSS VERIFICATION TEST.

8Q - 18

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ZH

DOOR LOCK SWITCH SENSE CIRCUIT (CONTINUED)

2.

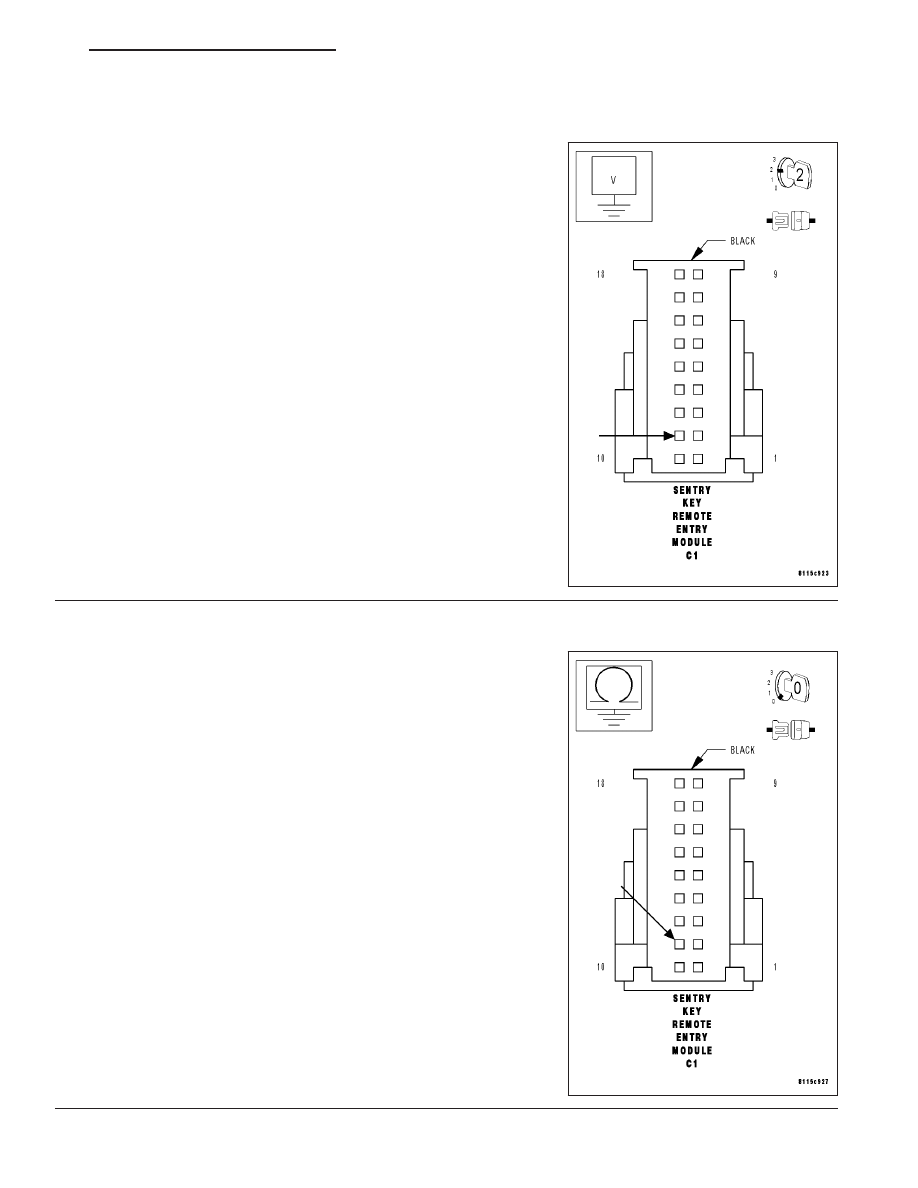

MEASURE THE VOLTAGE OF THE DOOR LOCK SWITCH SENSE CIRCUIT

Turn the ignition on.

Measure the voltage of the Door Lock Switch Sense circuit at the
SKREEM harness connector.

Is voltage present?

Yes

>> Repair the Door Lock Switch Sense circuit for a short to

voltage.

Perform VTSS VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE DOOR LOCK SWITCH SENSE CIRCUIT

Turn the ignition off.

Measure the resistance between ground and the Door Lock Switch
Sense circuit at the SKREEM harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Door Lock Switch Sense circuit for a short to

ground.

Perform VTSS VERIFICATION TEST.

No

>> Replace the Sentry Key Remote Entry Module. (Refer to 8

-

ELECTRICAL/VEHICLE

THEFT

SECURITY/SENTRY

KEY REMOTE ENTRY MODULE - REMOVAL).

Perform VTSS VERIFICATION TEST.

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 19

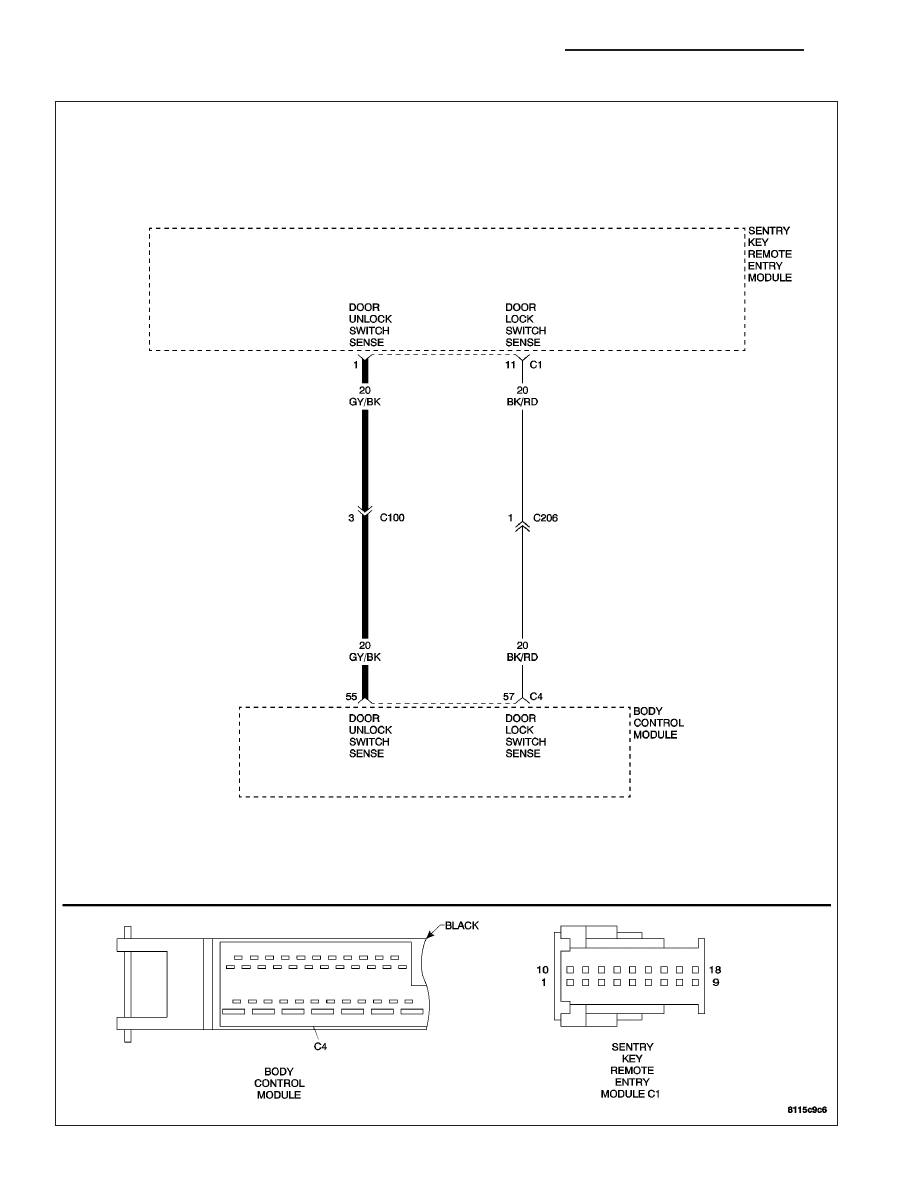

DOOR UNLOCK SWITCH SENSE CIRCUIT

8Q - 20

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ZH
