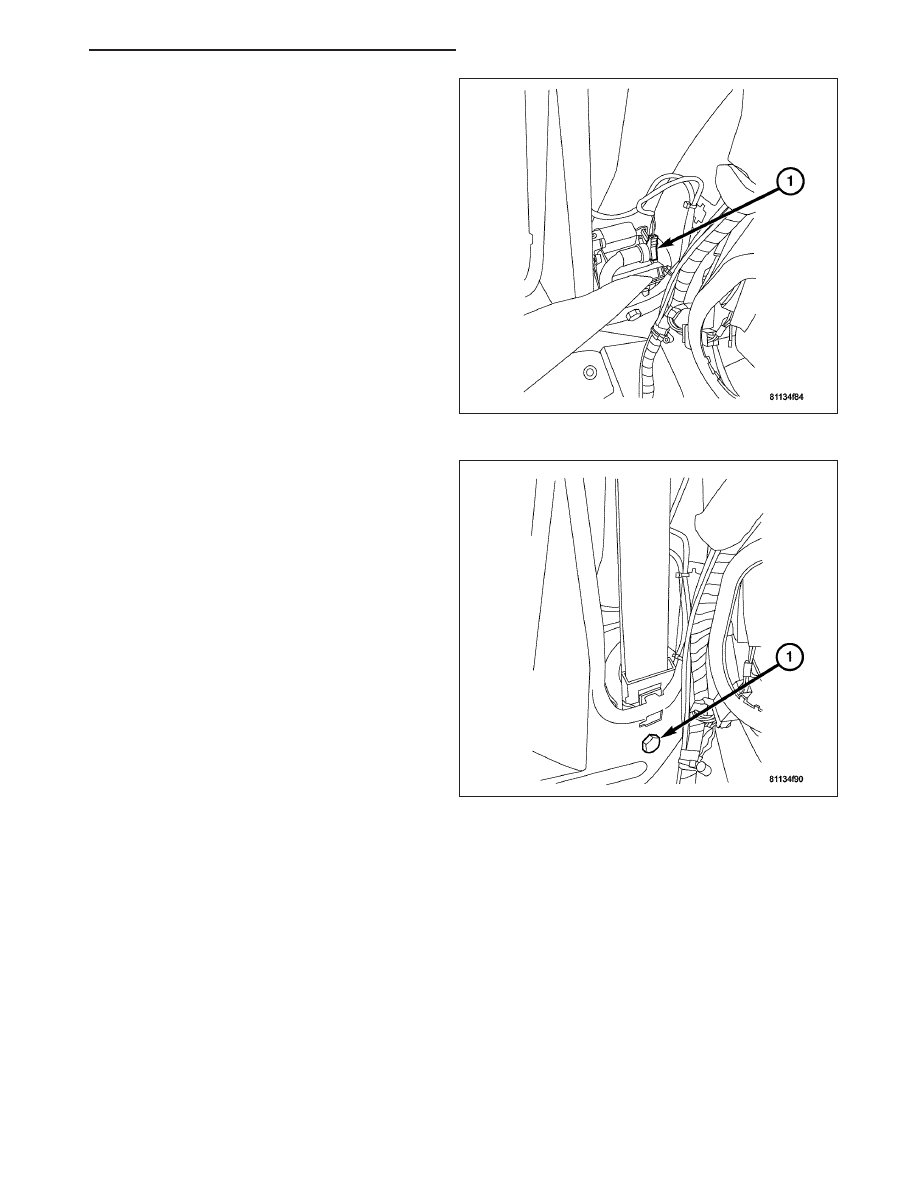

11. Disconnect the seat belt tensioner squib harness

connector (1).

CAUTION: Do not pull on the squib connector
wires or pry on the connector insulator to disen-
gage the connector from the inflator connector
receptacle. Improper removal of the squib wires
and their connector insulators can result in dam-
age to the airbag circuits or connector insulators.

12. Remove the bolt (1) attaching the seat belt ten-

sioner to the vehicle.

13. Remove the seat belt tensioner from the vehicle.

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 135

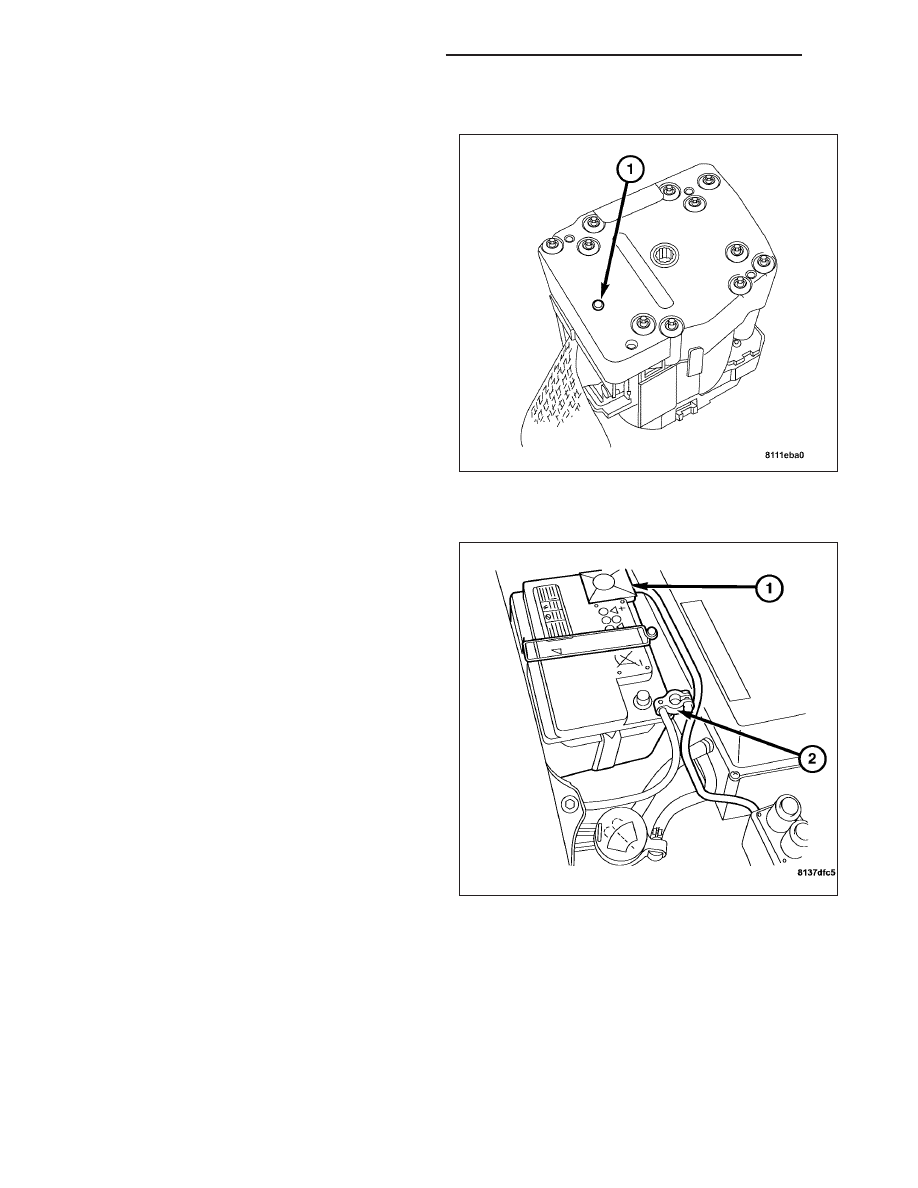

INSPECTION

1. Inspect the Occupant Restraint Controller (ORC)

with the DRB III

T

.

2. Read and record all DTCs.

3. Inspect the Seat Belt Tensioner squib status:

1. Red Pin (1) is visible: All squibs have been fired.

2. Red Pin (1) is not visible: All squibs have not
been fired.

INSTALLATION

1. Verify the negative battery cable (2) is discon-

nected before proceeding. Wait two minutes for
the system capacitor to discharge before fur-
ther service.

8O - 136

RESTRAINTS - SERVICE INFORMATION

ZH

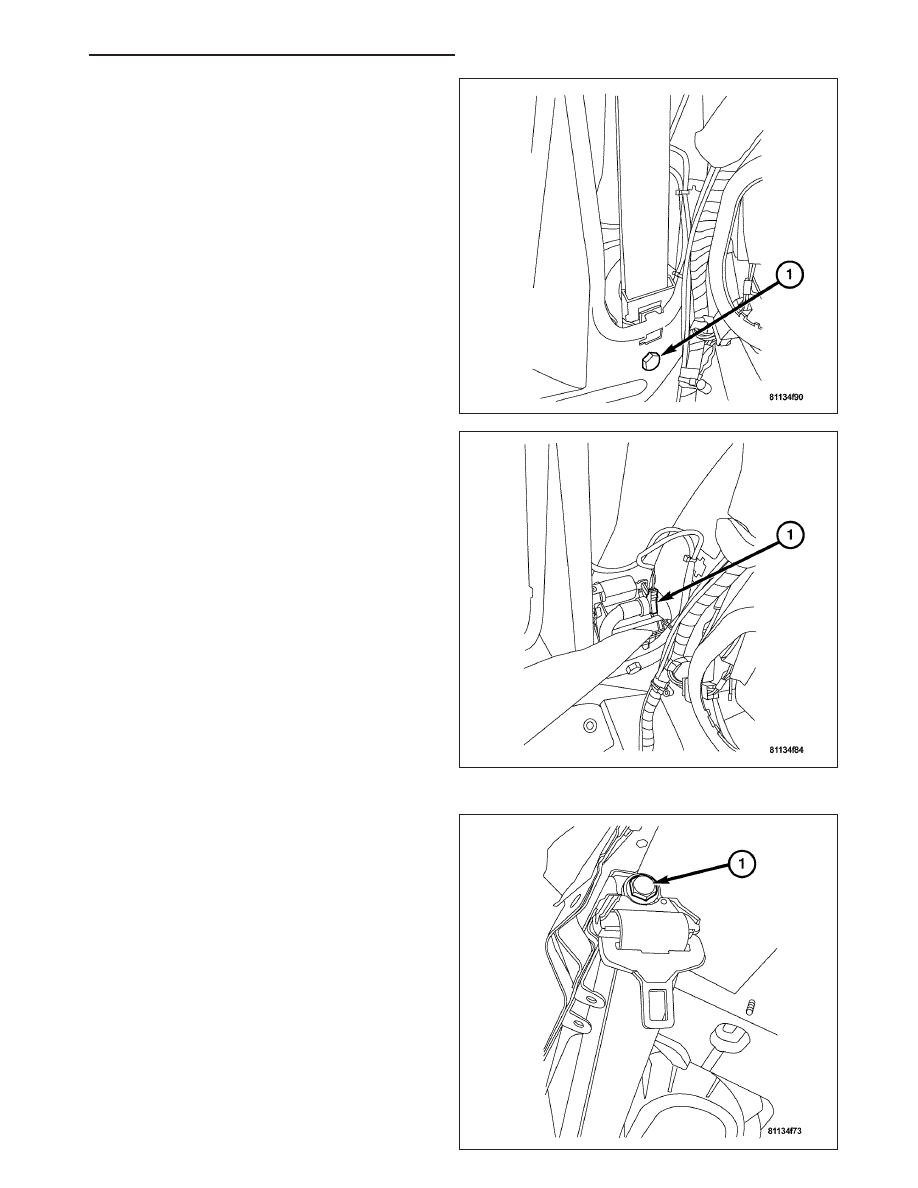

2. Position the seat belt tensioner in the vehicle.

3. Install the bolt (1) attaching the seat belt tensioner

to the vehicle. Tighten to 35 N·m (26 ft. lbs.).

4. Connect the seat belt tensioner squib harness con-

nector (1).

CAUTION: Use caution when connecting the squib
harness connector to the inflator connector recep-
tacle. Improper assembly of these wires and their
connector insulators can result in damage to the
airbag circuits or connector insulators.

5. Install the bolt (1) on the upper belt guide. Tighten

to 35 N·m (26 ft. lbs.).

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 137

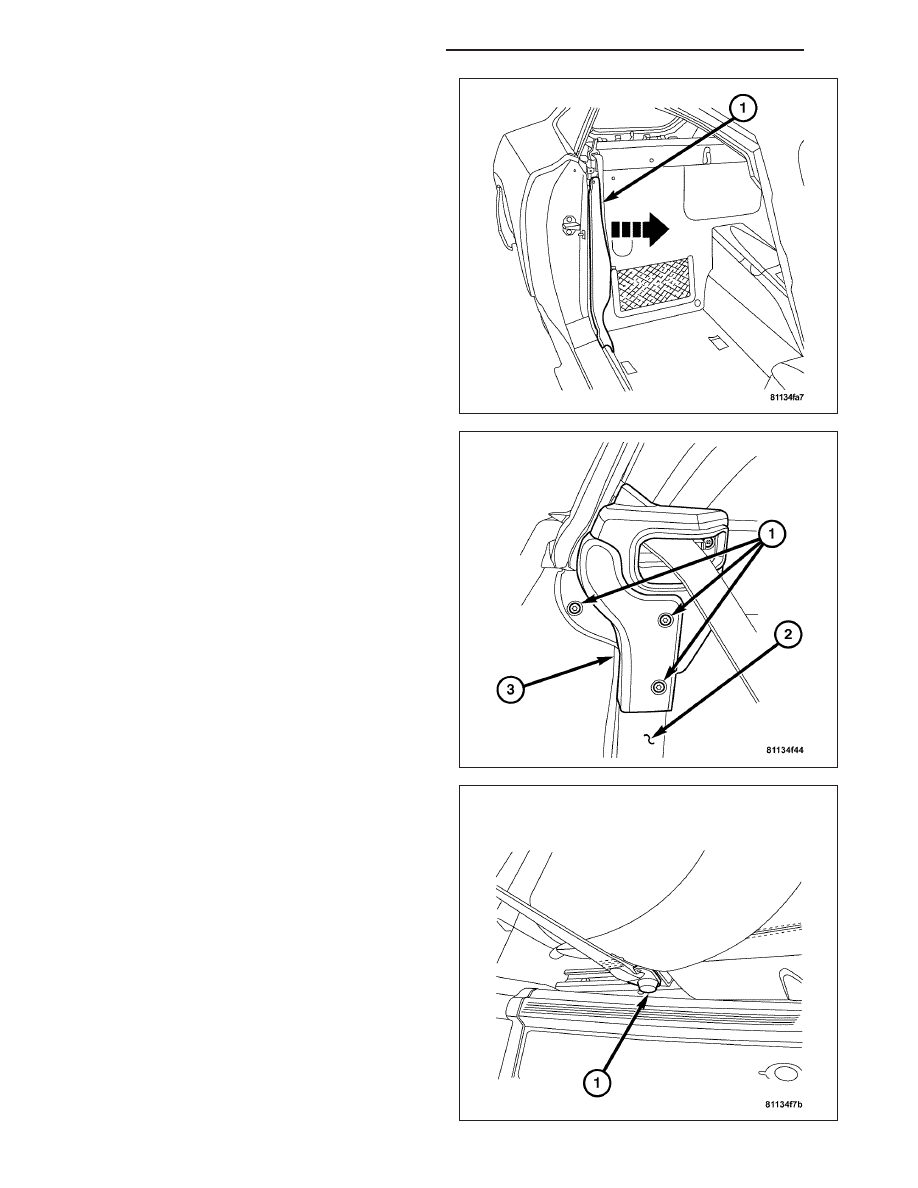

6. Reinstall the carpet (1) in the upper corner area.

7. Position the plastic cover (3) over the seat belt.

8. Install the screws (1) attaching the plastic cover (3)

to the door opening.

9. Install the door edge guard (2).

10. Install the bolt (1) on the belt end attaching it to

the seat. Tighten to 35 N·m (26 ft. lbs.).

11. Install the plastic bolt cover over the seat belt bolt.

12. Do not reconnect the negative battery cable at

this time. Perform the Supplemental Restraint
System verification test procedure after servicing
any Supplemental Restraint System component.
(Refer to 8 - ELECTRICAL/RESTRAINTS - STAN-
DARD PROCEDURE).
