Chrysler Crossfire. Manual - part 354





(P0575) SPEED CONTROL SWITCH INPUT CIRCUIT

8P - 2

SPEED CONTROL - ELECTRICAL DIAGNOSTICS

ZH

(P0575) SPEED CONTROL SWITCH INPUT CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: Anytime the Powertrain Control Module (PCM) doesn’t sense the proper voltage on the Speed
Control Switch Off Signal circuit.

POSSIBLE CAUSES

FUSE 10 OPEN

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

SPEED CONTROL SWITCH SIGNAL CIRCUIT SHORT TO GROUND

SPEED CONTROL SWITCH OFF SIGNAL CIRCUIT OPEN

SPEED CONTROL SWITCH

POWERTRAIN CONTROL MODULE

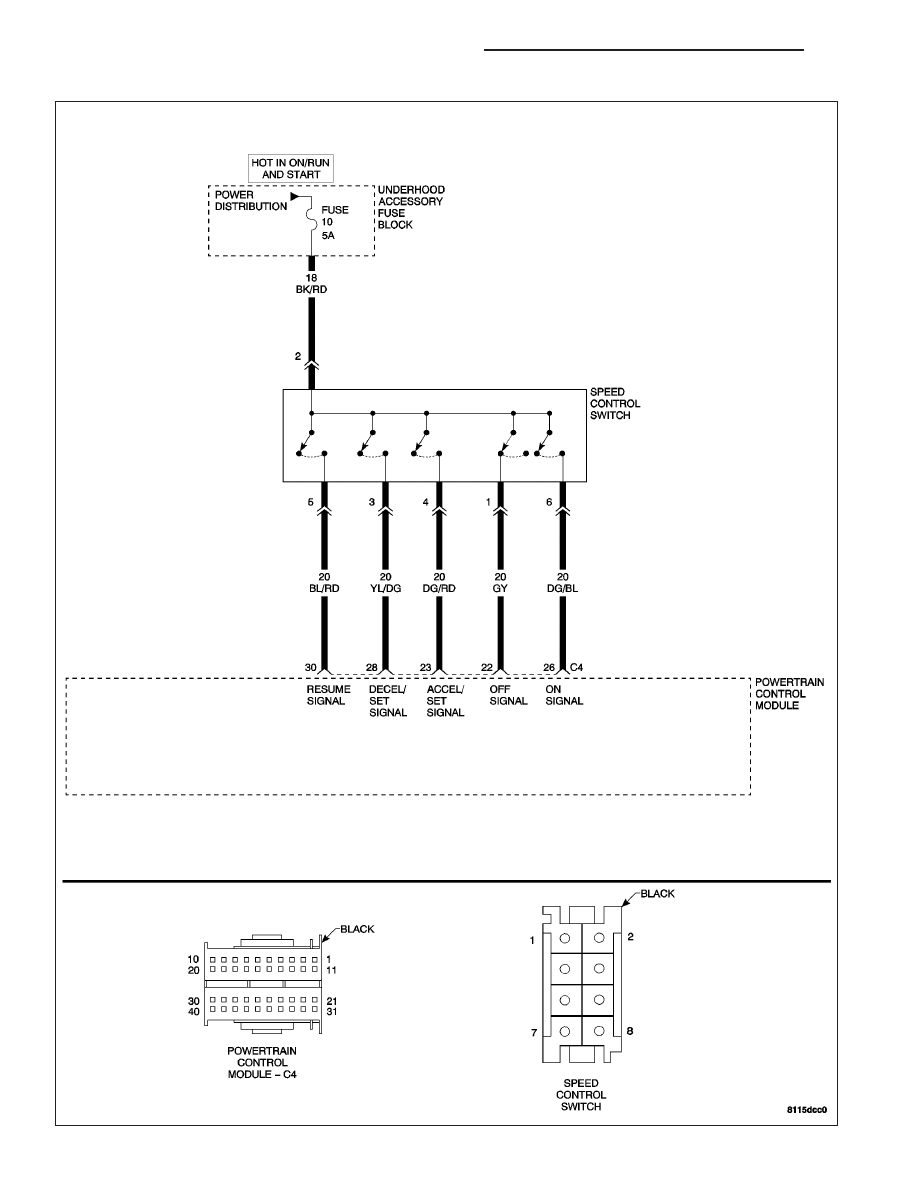

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

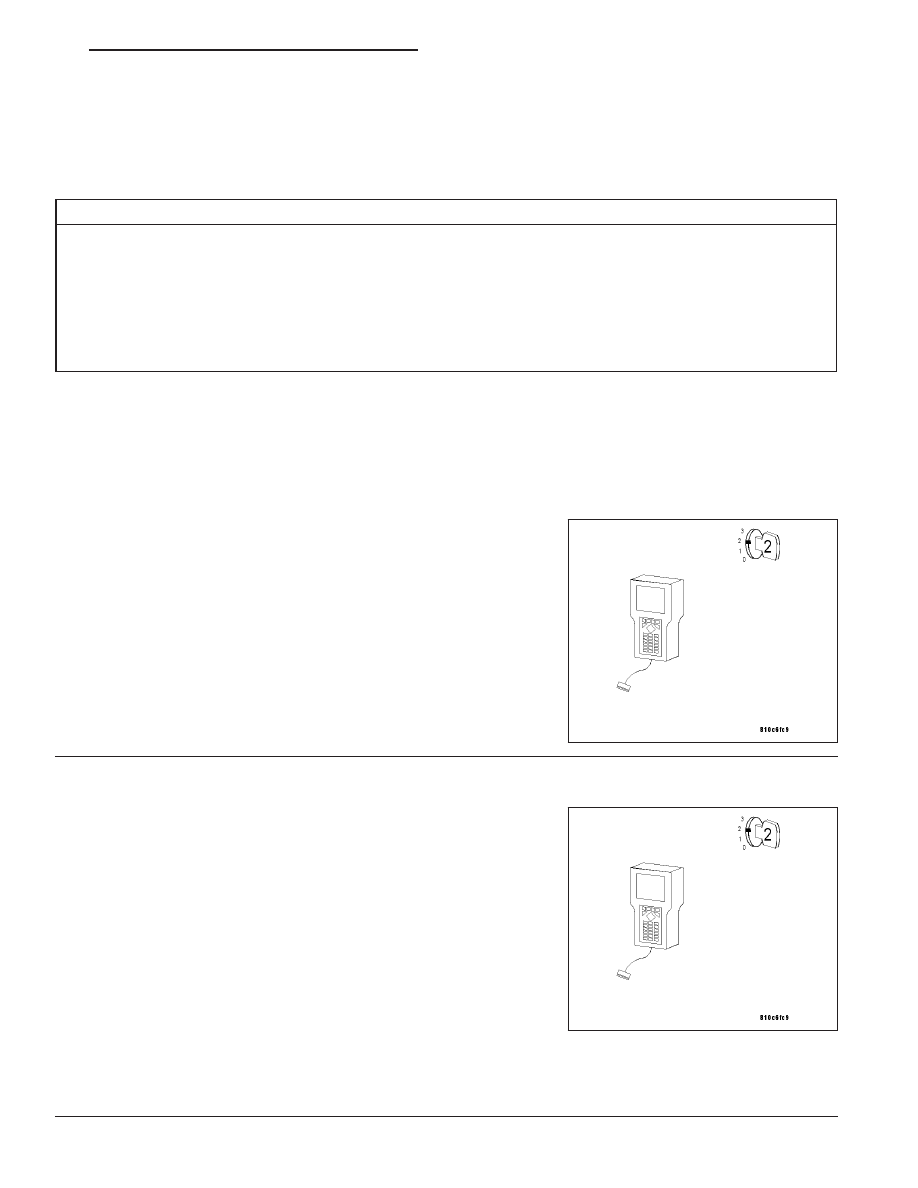

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Always perform diagnostics with a fully charged battery.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for applicable TSBs related to the problem.
Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Perform this procedure prior to symptom diagnosis.

Continue

Go To 2

2.

CHECK FOR CURRENT DTC

Note: If the PCM detects and stores a DTC, the PCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for an active DTC.
Turn the ignition on.

With the DRB III

T

, erase PCM DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read PCM DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 7

ZH

SPEED CONTROL - ELECTRICAL DIAGNOSTICS

8P - 3

(P0575) SPEED CONTROL SWITCH INPUT CIRCUIT (CONTINUED)

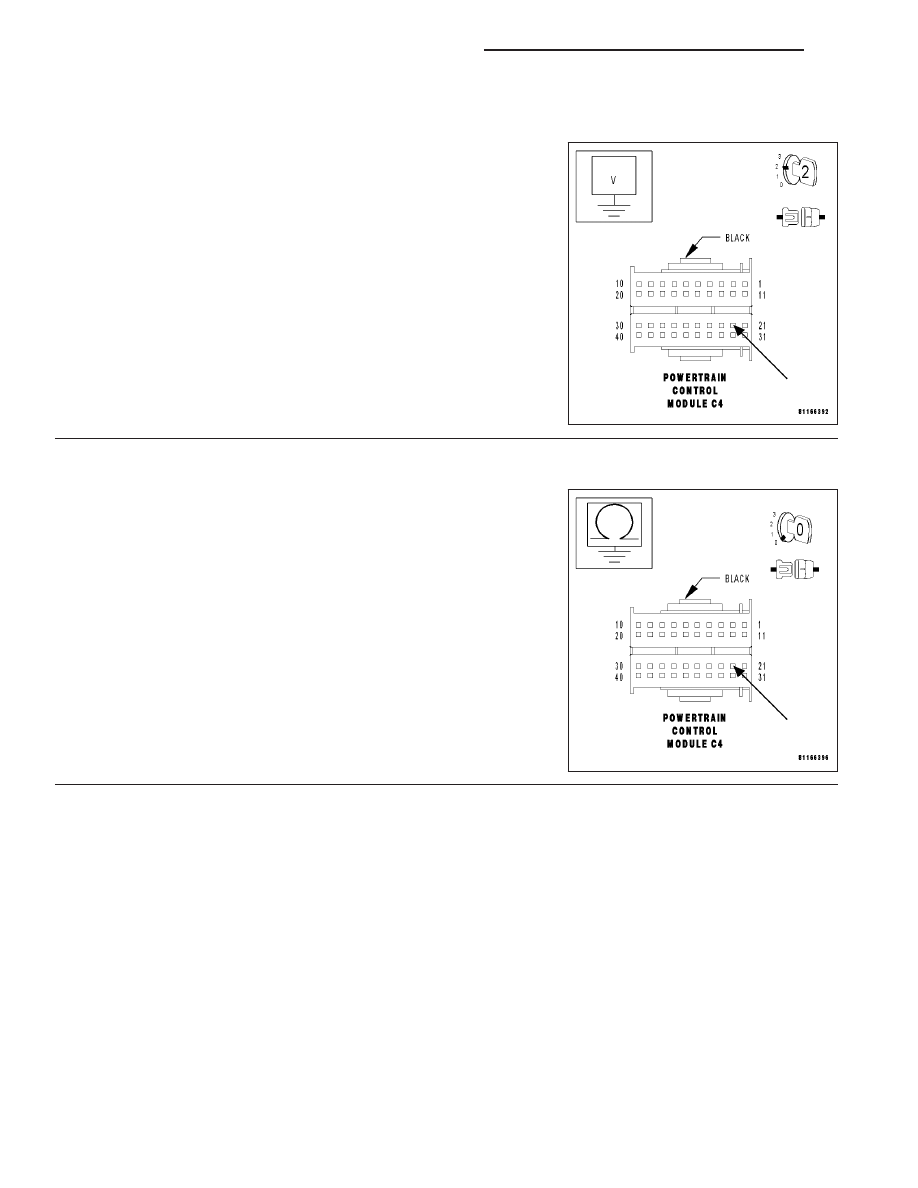

3.

PCM

Turn the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Speed Control Off Signal circuit at the
PCM C4 harness connector.

Is the voltage above 10 volts?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 5.

No

>> Go To 4

4.

SPEED CONTROL OFF SIGNAL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Speed Control Switch harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the Speed Control Off
Signal circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 5

No

>> Repair the Speed Control Off Signal circuit for a short to

ground.

Perform POWERTRAIN VERIFICATION TEST - VER 5.

8P - 4

SPEED CONTROL - ELECTRICAL DIAGNOSTICS

ZH
