The Seat Belt Tensioners (SBT) are equipped with a force limitation device which reduces the force of the belt on
the passenger’s body, without affecting the protective function of the seat belt during an impact.

SEAT BELT TENSIONER — FUNCTIONALITY

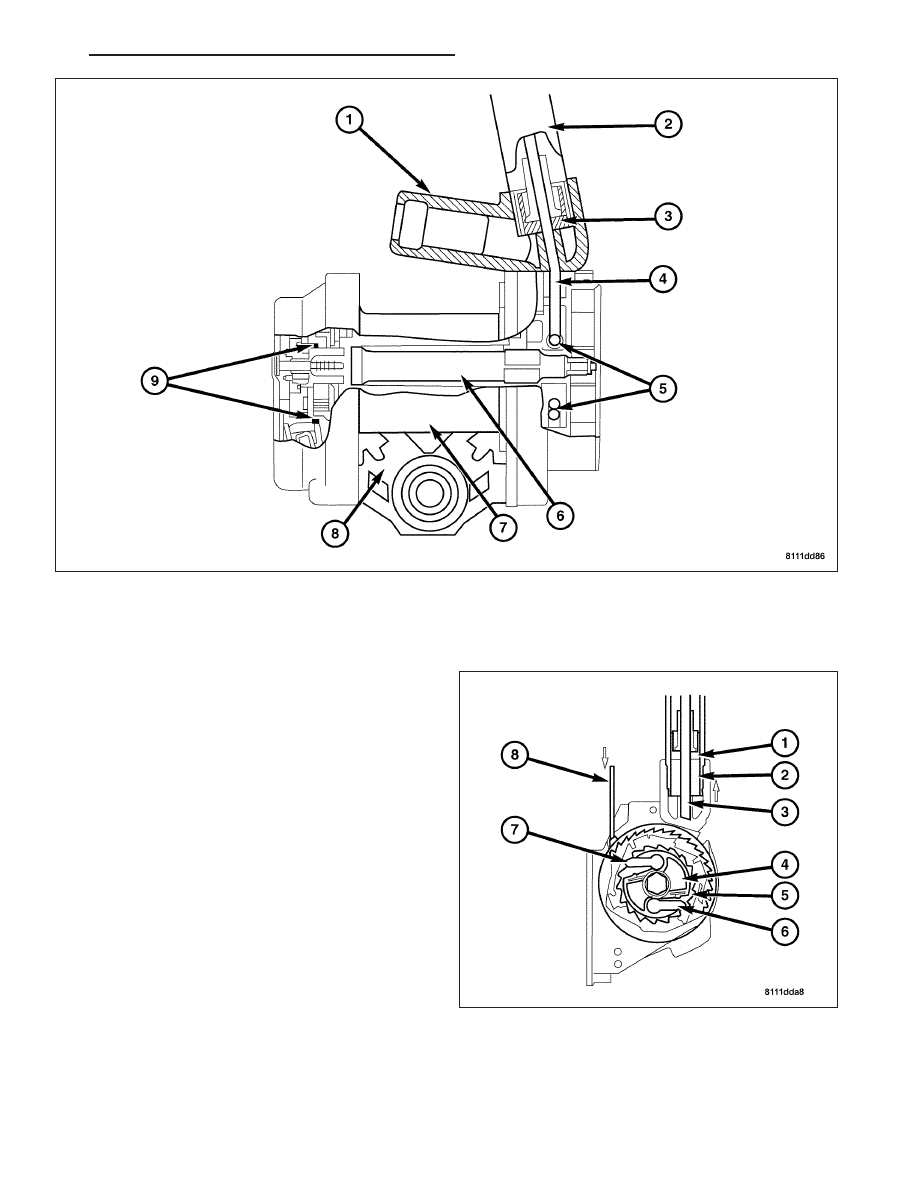

In the event of a collision, the Occupant Restraint
Controller (ORC) puts out an electrical signal for trig-
gering the Seat Belt Tensioner (SBT) after a certain
delay.

The Squib in the gas generator is triggered and the
resulting combustion gas moves the piston (2) in the
gas generator cylinder (3) up at high speed. The pull
cable (4) connected to the piston is tensioned causing
the cable pulley (5) to turn. Inertia and centrifugal
force cause the pawls (7) in the cable pulley (5) to
engage in the teeth in the toothed ring (6).

A positive connection is then present between the gas
generator piston and the seat belt retractor shaft via
the pull cable (4), the cable pulley (5) and toothed
plate pulling and thereby tensioning the seat belt (1).

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 131

FORCE LIMITATION

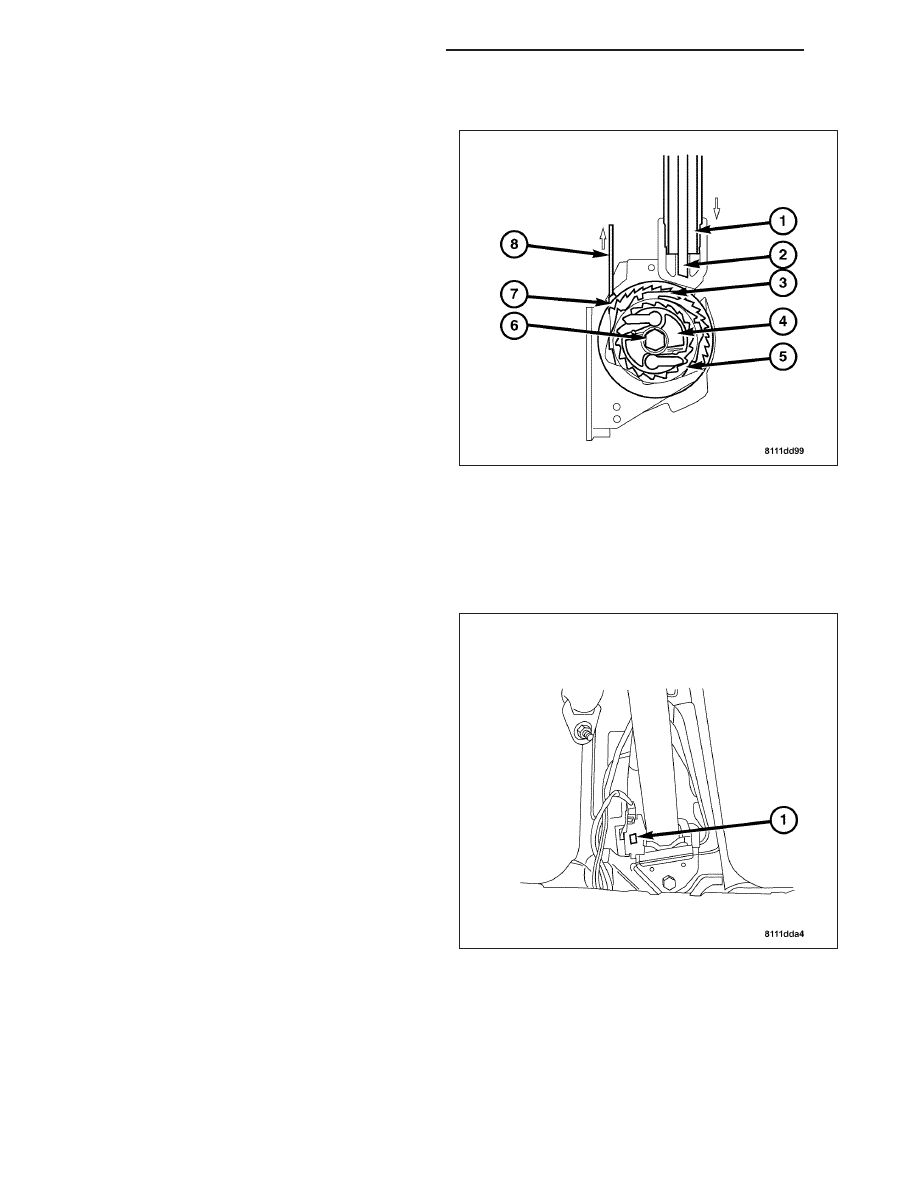

After tensioning the seat belt, the gas pressure in the
gas generator cylinder (1) decreases. The pull cable
(2) is relieved and the force on the cable pulley (4)
reduced.

The force exerted by the passenger on the seat belt
then changes the direction of pull and the seat belt (8)
attempts to unwind. This is prevented by the outer
locking pawls (3) in the toothed ring (5). The change
in the direction of pull simultaneously causes a
change in the direction of rotation of the retractor
shaft. Inertia and centrifugal force cause the outer
locking pawls (3) on the toothed ring (5) to engage in
the inner teeth on the locking ring (7).

As soon as a locking pawl (3) is in contact with the
teeth on the locking ring (7) the latter turns until it
locks up. The arrested locking ring (7) causes the tor-
sion rod (6) to arrest on one side. The torsion rod (6)
forms the heart of the retractor shaft and therefore
takes up the tension forces acting on the seat belt.

As soon as the force on the seat belt exceeds 4 kN, the torsion rod (6) deforms, counteracting a further increase in
the load and limiting the force.

As soon as the force on the seat belt decreases, the locking pawls in the toothed ring and the pawls on the cable
pulley return to their initial position as the seat belt is retracted. The locking and retracting functions of the inertia
reel are effective again.

Triggering of the emergency tensioning retractors is
indicated by the open viewing window (1) on the ten-
sioning system housing

In the event of another collision, the normal protective
function of the seat belt is still available. The retractor
shaft is locked up by the locking system without ten-
sioning and force limitation so that the entire force is
taken up.

8O - 132

RESTRAINTS - SERVICE INFORMATION

ZH

REMOVAL

WARNING: DURING AND FOLLOWING ANY SEAT BELT OR CHILD RESTRAINT ANCHOR SERVICE, CARE-
FULLY INSPECT ALL SEAT BELTS, BUCKLES, MOUNTING HARDWARE, RETRACTORS, TETHER STRAPS,
AND ANCHORS FOR PROPER INSTALLATION, OPERATION, OR DAMAGE. REPLACE ANY BELT THAT IS
CUT, FRAYED, OR TORN. STRAIGHTEN ANY BELT THAT IS TWISTED. TIGHTEN ANY LOOSE FASTENERS.
REPLACE ANY BELT THAT HAS A DAMAGED OR INOPERATIVE BUCKLE OR RETRACTOR. REPLACE ANY
BELT THAT HAS A BENT OR DAMAGED LATCH PLATE OR ANCHOR PLATE. REPLACE ANY CHILD
RESTRAINT ANCHOR OR THE UNIT TO WHICH THE ANCHOR IS INTEGRAL THAT HAS BEEN BENT OR
DAMAGED. NEVER ATTEMPT TO REPAIR A SEAT BELT OR CHILD RESTRAINT COMPONENT. ALWAYS
REPLACE DAMAGED OR FAULTY SEAT BELT AND CHILD RESTRAINT COMPONENTS WITH THE CORRECT,
NEW AND UNUSED REPLACEMENT PARTS LISTED IN THE DAIMLERCHRYSLER MOPAR PARTS CATALOG.

WARNING:

NEVER

DISASSEMBLE

THE

SEAT

BELT TENSIONERS.

CAUTION: Never attempt to eliminate noises by
lubricating with oil or grease.

1. Before attempting any service procedure refer to

the warnings in this section. (Refer to 8 - ELEC-
TRICAL/RESTRAINTS - WARNING).

2. Move the seat to the full forward position.

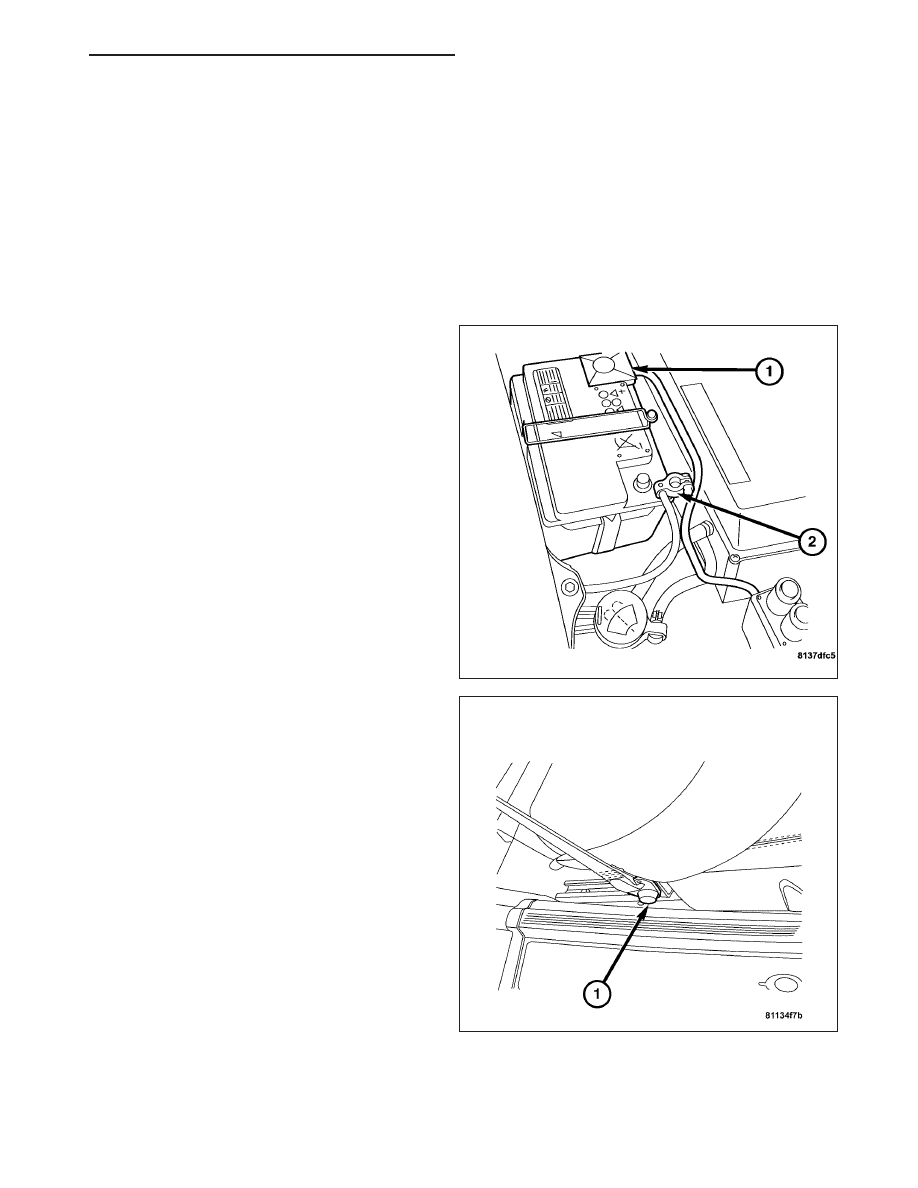

3. Disconnect the negative battery cable (2). Wait two

minutes for the system capacitor to discharge
before further service.

4. Remove the plastic bolt cover from the seat.

5. Remove the bolt (1) on the belt end attaching it to

the seat.

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 133

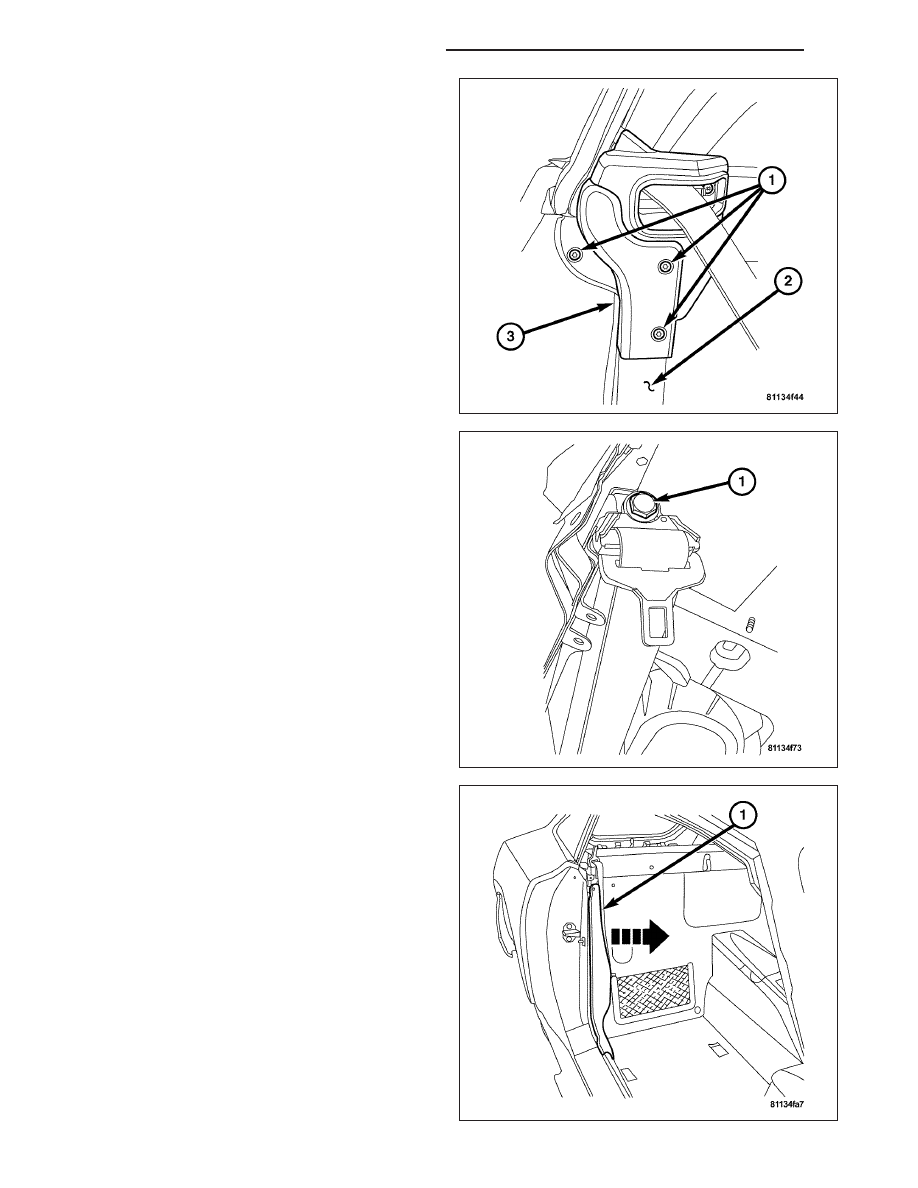

6. Remove the screws (1) attaching the plastic cover

(3) to the door opening.

7. Remove the plastic cover (3).

8. Remove the door edge guard (2).

9. Remove the bolt (1) attaching the belt guide to the

vehicle.

10. Fold back the carpet (1) in the upper corner area.
