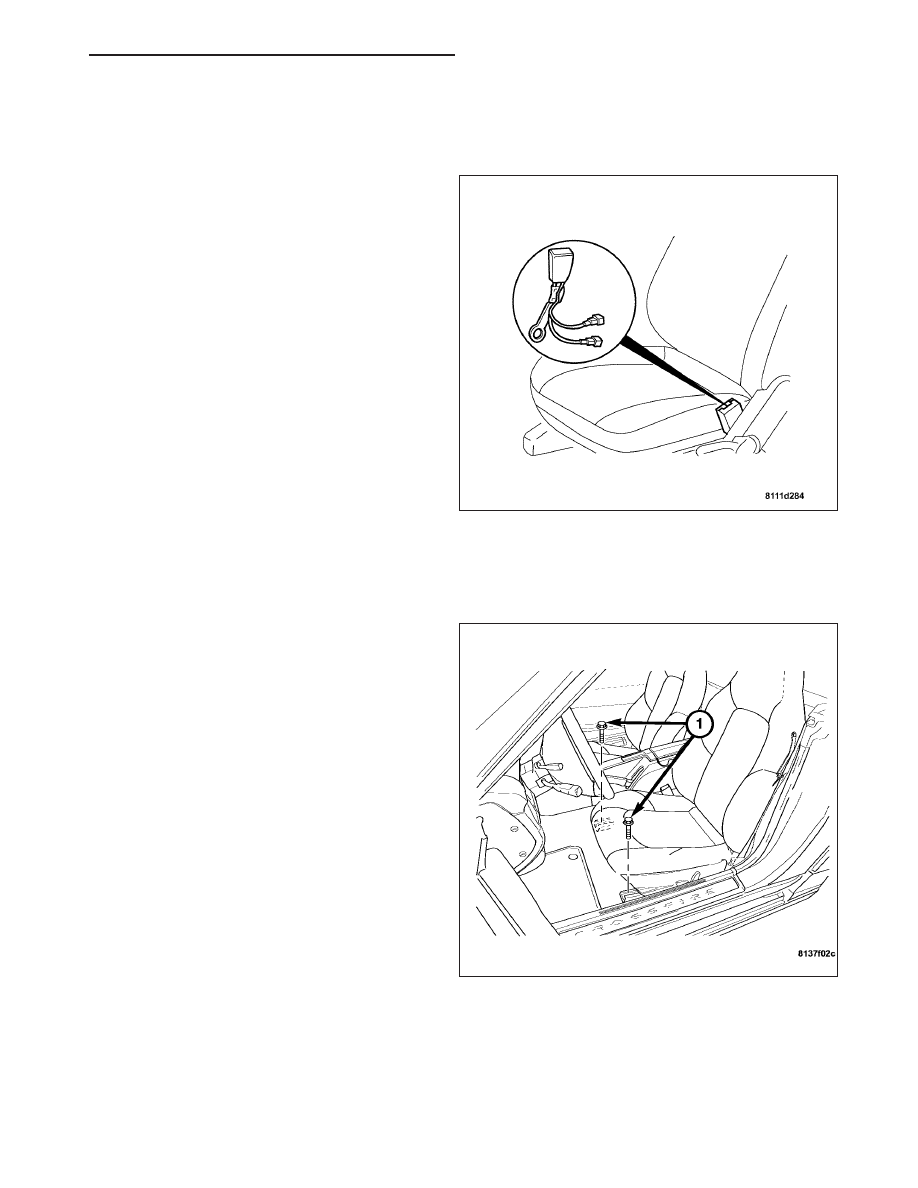

SEAT BELT BUCKLE

DESCRIPTION

The left and right front seat belt buckle restraint sys-
tem switches are located in the respective buckles.
The seat belt buckles are bolted to the base frame of
the seat. The seat belt buckles are a typical buckle
design with a release button on the top to free the
seat belt.

The left and right front seat belt buckle restraint system monitors the status of the driver’s and passenger’s seat belt
switch. The airbag unit can be ignited if the seat belt is not fastened during the initial triggering threshold.

REMOVAL

1. Move the seat to the full rearward position.

2. Remove the seat track front bolts (1).

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 127

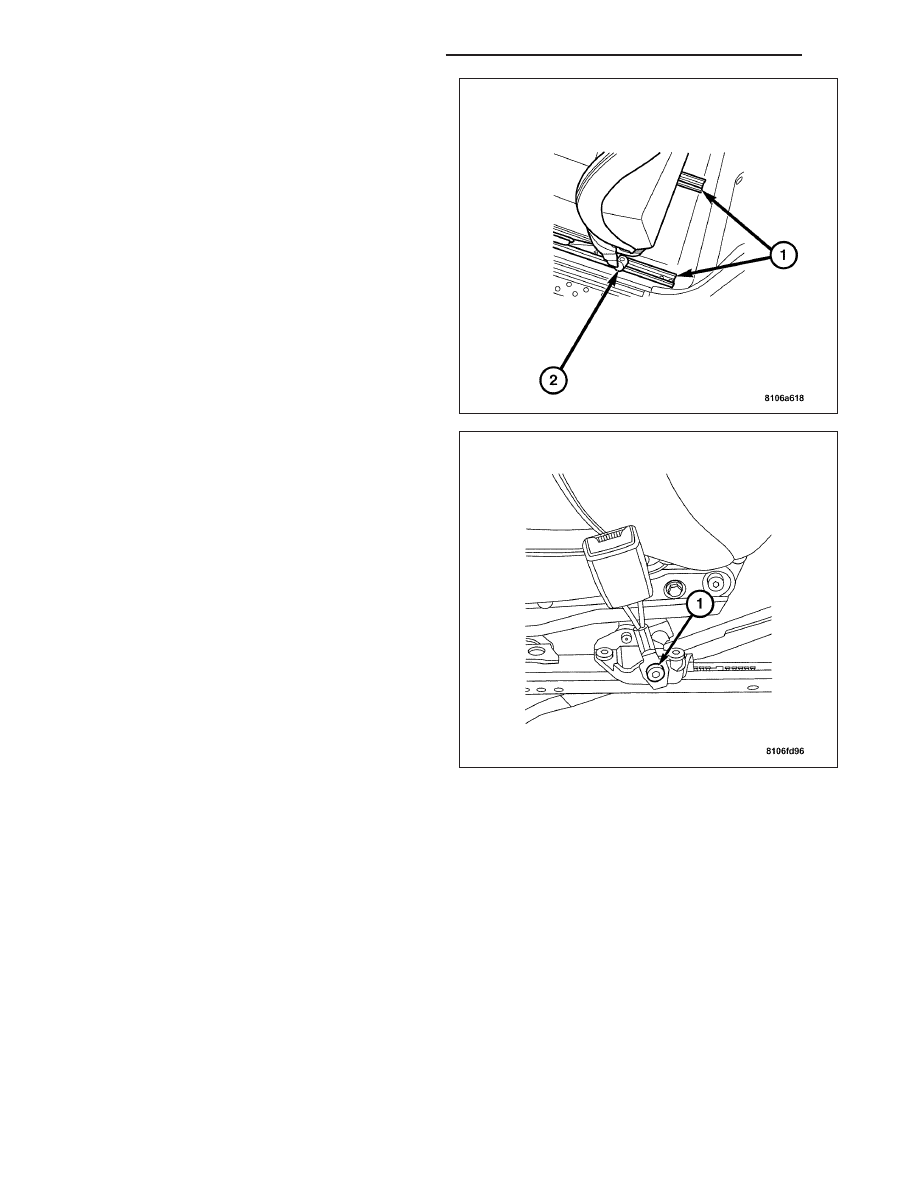

3. Move the seat to the full forward position.

Note: The seat track rear bolts are easily accessed
when the seat back is tilted fully forward.

4. Remove the seat track rear bolts (1).

5. Remove the seat belt bolt (2) holding the seat belt

to the seat.

6. Tilt the seat back, to gain access to the bottom of

the seat.

7. Disconnect the power seat harness connectors.

8. Carefully remove the seat from the vehicle.

9. Disconnect the seat belt buckle harness connector

and remove the bolt (1) attaching the belt buckle to
the seat.

8O - 128

RESTRAINTS - SERVICE INFORMATION

ZH

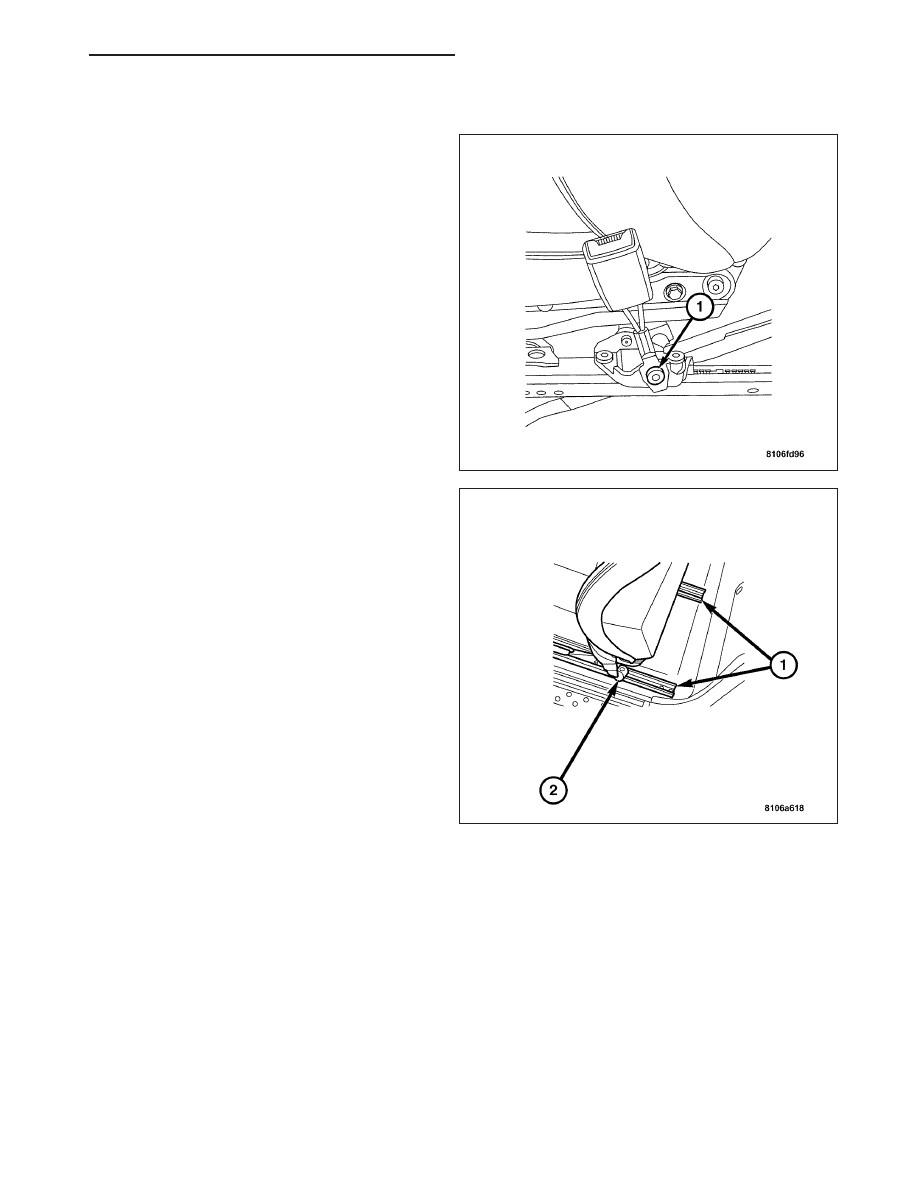

INSTALLATION

1. Route the seat belt buckle harness through the

seat.

2. Position the seat belt buckle to the seat.

3. Install the bolt (1) to the seat belt buckle. Tighten to

35 N·m (26 ft. lbs.).

4. Connect the seat belt buckle harness connector.

5. Install the front seat.

6. Reconnect the power seat harness connectors.

7. Install the seat belt bolt (2). Tighten the seat belt

bolt to 35 N·m (26 ft. lbs.).

8. Install the seat track rear bolts (1). Tighten the rear

bolts to 50 N·m (37 ft. lbs.).

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 129

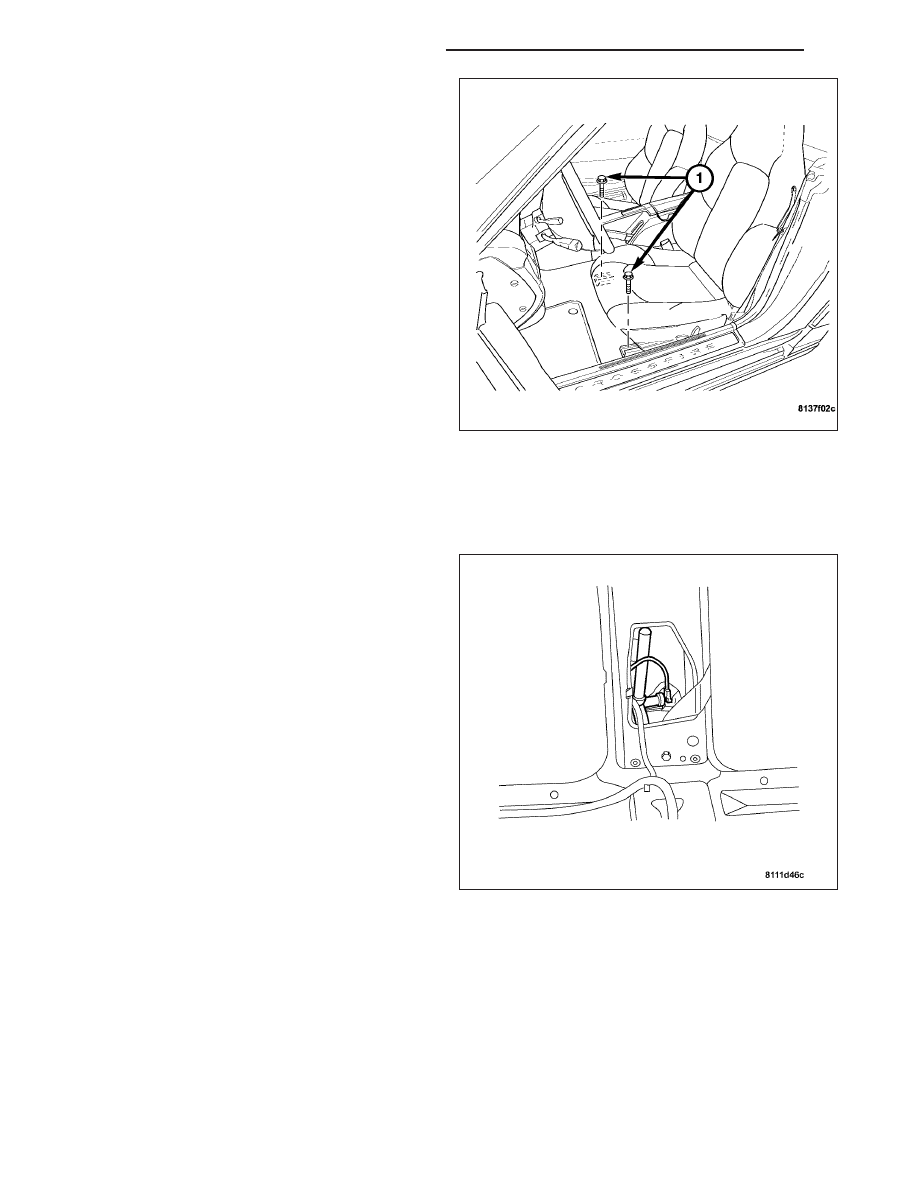

9. Move the seat to the full rearward position.

10. Install the seat track front bolts (1). Tighten the

front bolts to 50 N·m (37 ft. lbs.).

SEAT BELT & SEAT BELT TENSIONER

DESCRIPTION

In the event of a collision (head-on or rear-end) the
seat belt tensioner eliminates the slack in the belt and
prevents the seat belt from unreeling. The tight seat
belt causes the vehicle passengers to decelerate at
the same rate as the body at an earlier point in time.
The Seat Belt Tensioner (SBT) for the driver and pas-
senger are located at the bottom of the B-pillar behind
the plastic trim panel.

OPERATION

The front seat belt system incorporates both driver and passenger Seat Belt Tensioner (SBT) retractors. At the onset
of an impact event each tensioner uses a pyrotechnic device, which is triggered simultaneously with the front air-
bags to rapidly retract the seat belts. With the slack removed, the occupant’s forward motion in an impact will be
reduced as well the likelihood of contacting interior components. After an impact that deploys the airbag, the seat
belt tensioner assembly must be replaced. The Occupant Restraint Controller (ORC) module monitors the seat belt
tensioners circuit resistance and reports active and stored DTCs if any problem is found. Follow all of the safety
procedures when servicing tensioner.
