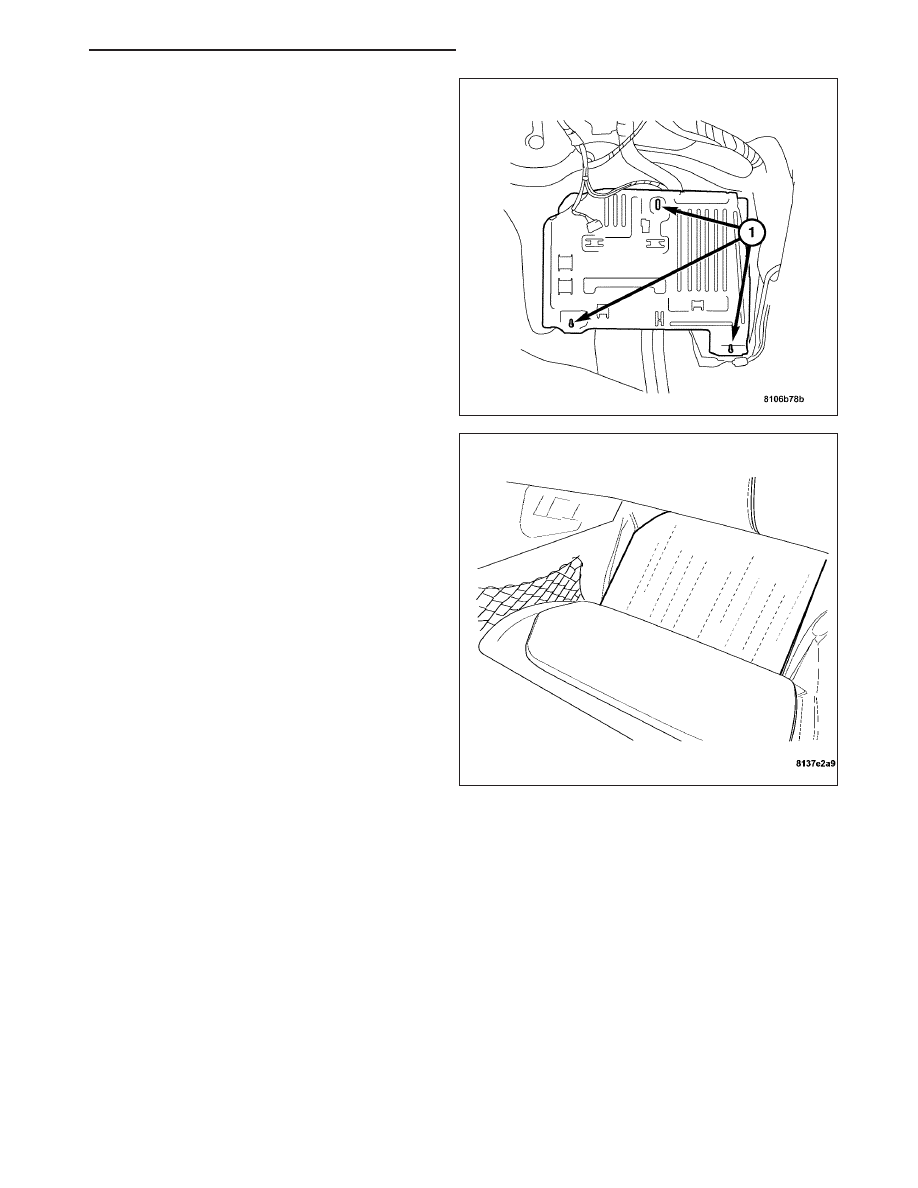

3. Rotate the base plate and install it over the mount-

ing studs on the floor panel.

Note: Be sure not to pinch or cause interference
with the wiring harnesses while locating the base
plate to the floor mounting studs.

4. Install the plastic retaining nuts (1) and secure the

base plate to the vehicle floor.

5. Install the foam insulating panel.

6. Install the carpeting in the passenger footwell.

7. Install the floor mat to the carpet.

8. Do not reconnect the negative battery cable at this

time. Perform the Supplemental Restraint System
verification test procedure after servicing any Sup-
plemental Restraint System component. (Refer to 8
-

ELECTRICAL/RESTRAINTS

-

STANDARD

PROCEDURE).

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 111

SIDE IMPACT SENSOR

DESCRIPTION

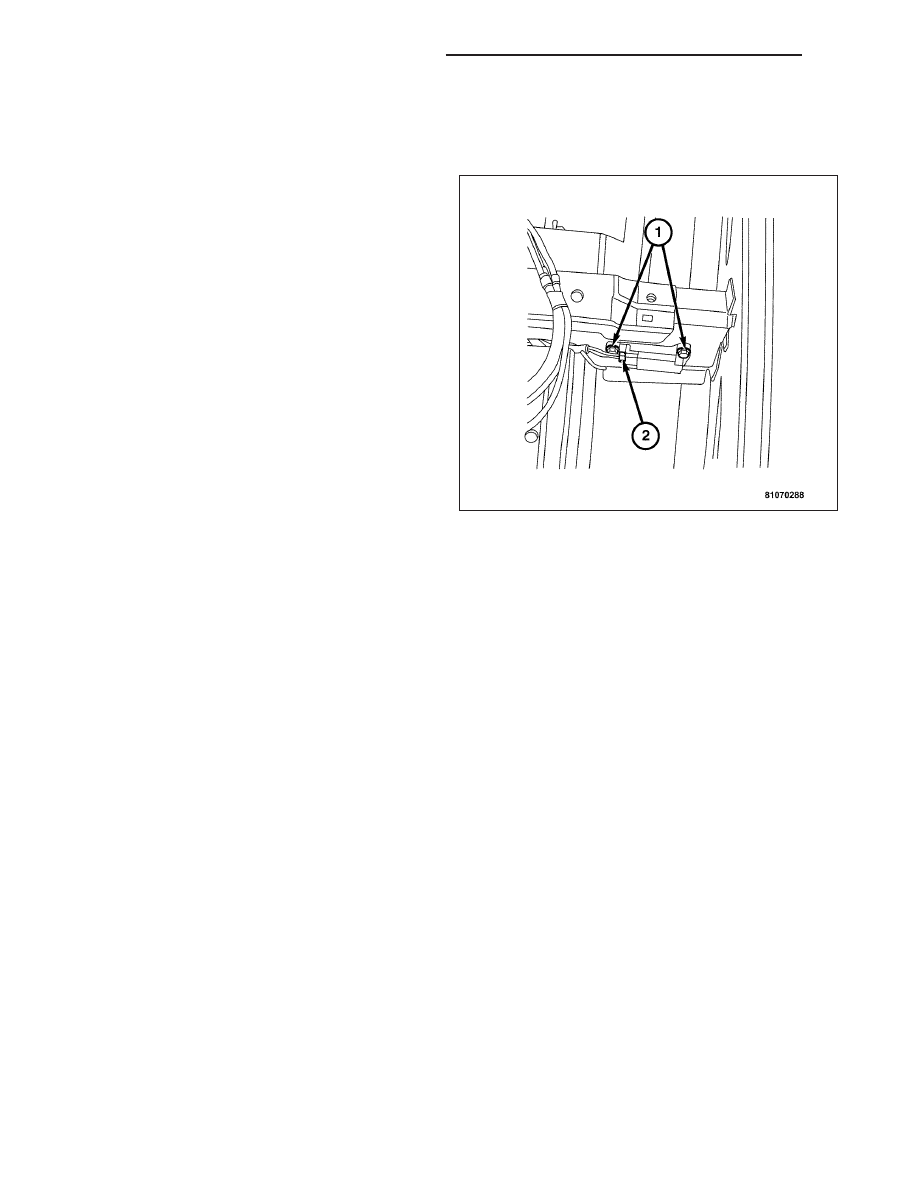

Two side impact sensors (2) are used, one each for
the left and right sides of the vehicle. These sensors
are mounted remotely from the bi-directional safing
sensor that is internal to the Occupant Restraint Con-
troller (ORC). The side impact sensors are secured
with two bolts (1) to the floor below the carpet under
the seats.

The impact sensor housing has an integral connector
receptacle and two integral mounting ears, each with
a metal sleeve to provide crush protection. A cavity in
the center of the molded black plastic impact sensor
housing contains the electronic circuitry of the sensor
which includes an electronic communication chip and
an electronic impact sensor. Potting material fills the
cavity to seal and protect the internal electronic cir-
cuitry and components. The side impact sensors are
each connected to the vehicle electrical system
through a dedicated connector of the airbag wire har-
ness.

The side impact sensors cannot be repaired or adjusted, and if damaged or faulty, they must be replaced.

OPERATION

The side impact sensors are electronic accelerometers that sense the rate of vehicle deceleration or acceleration,
which provides verification of the direction and severity of an impact. Each sensor also contains an electronic com-
munication chip that allows the unit to communicate the sensor status as well as sensor fault information to the
microprocessor in the Occupant Restraint Controller (ORC). The ORC microprocessor continuously monitors all of
the passive restraint system electrical circuits to determine the system readiness. If the ORC detects a monitored
system fault, it sets a Diagnostic Trouble Code (DTC) and controls the airbag indicator lamp operation accordingly.

The impact sensors each receive battery current and ground through dedicated left and right sensor plus and minus
circuits from the ORC. The impact sensors and the ORC communicate by modulating the voltage in the sensor plus
circuit. The hard wired circuits between the side impact sensors and the ORC may be diagnosed and tested using
conventional diagnostic tools and procedures. However, conventional diagnostic methods will not prove conclusive
in the diagnosis of the ORC or the impact sensors. The most reliable, efficient, and accurate means to diagnose the
impact sensors, the ORC, and the electronic message communication between the sensors and the ORC requires
the use of a DRBIII

T

scan tool. Refer to the appropriate diagnostic information.

8O - 112

RESTRAINTS - SERVICE INFORMATION

ZH

REMOVAL

REMOVAL – LEFT SIDE

1. Before attempting any service procedures refer to

the warnings in the beginning of this section. (Refer
to 8 - ELECTRICAL/RESTRAINTS - WARNING).

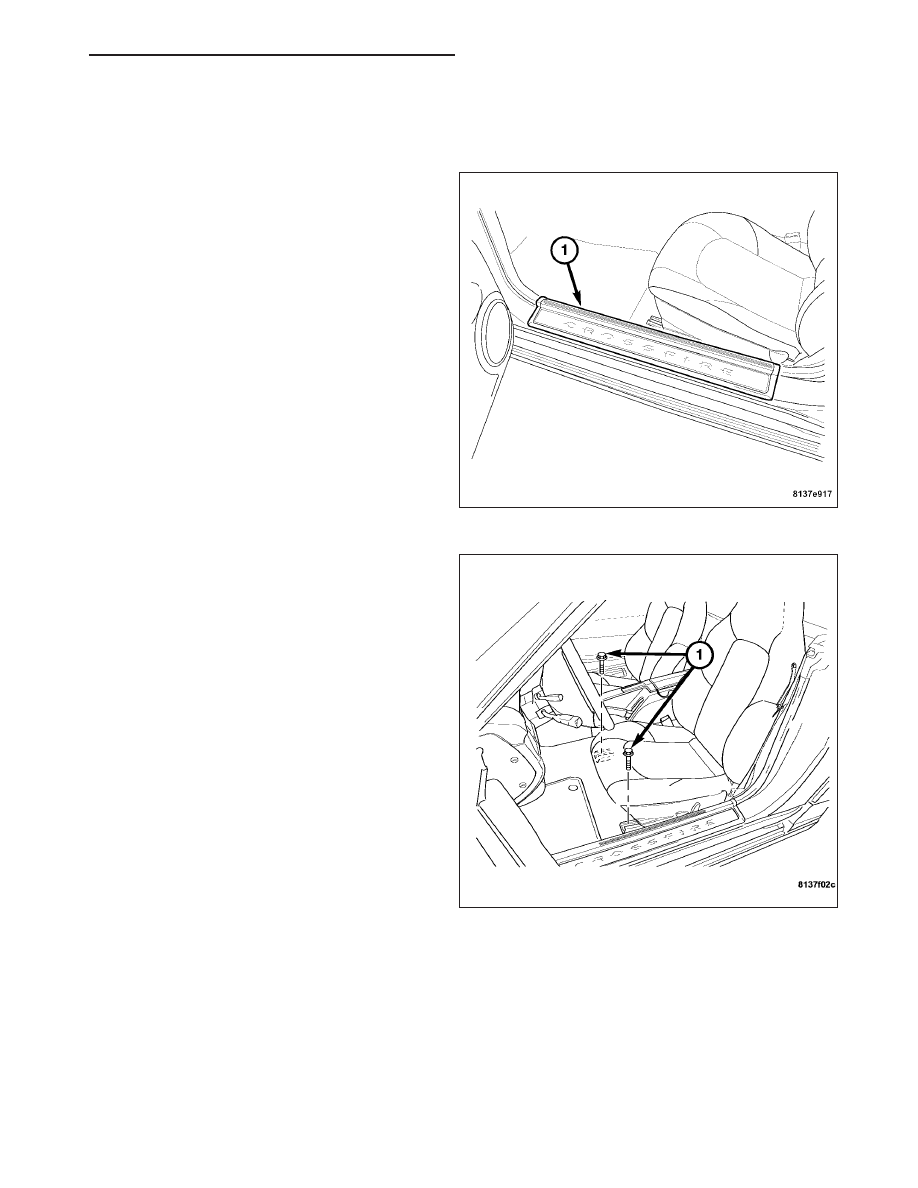

2. Remove the door sill plate (1).

Note: Pull straight up on the sill plate to release it
from the retaining clips.

3. Move the seat to the full rearward position.

4. Remove the seat track front bolts (1).

ZH

RESTRAINTS - SERVICE INFORMATION

8O - 113

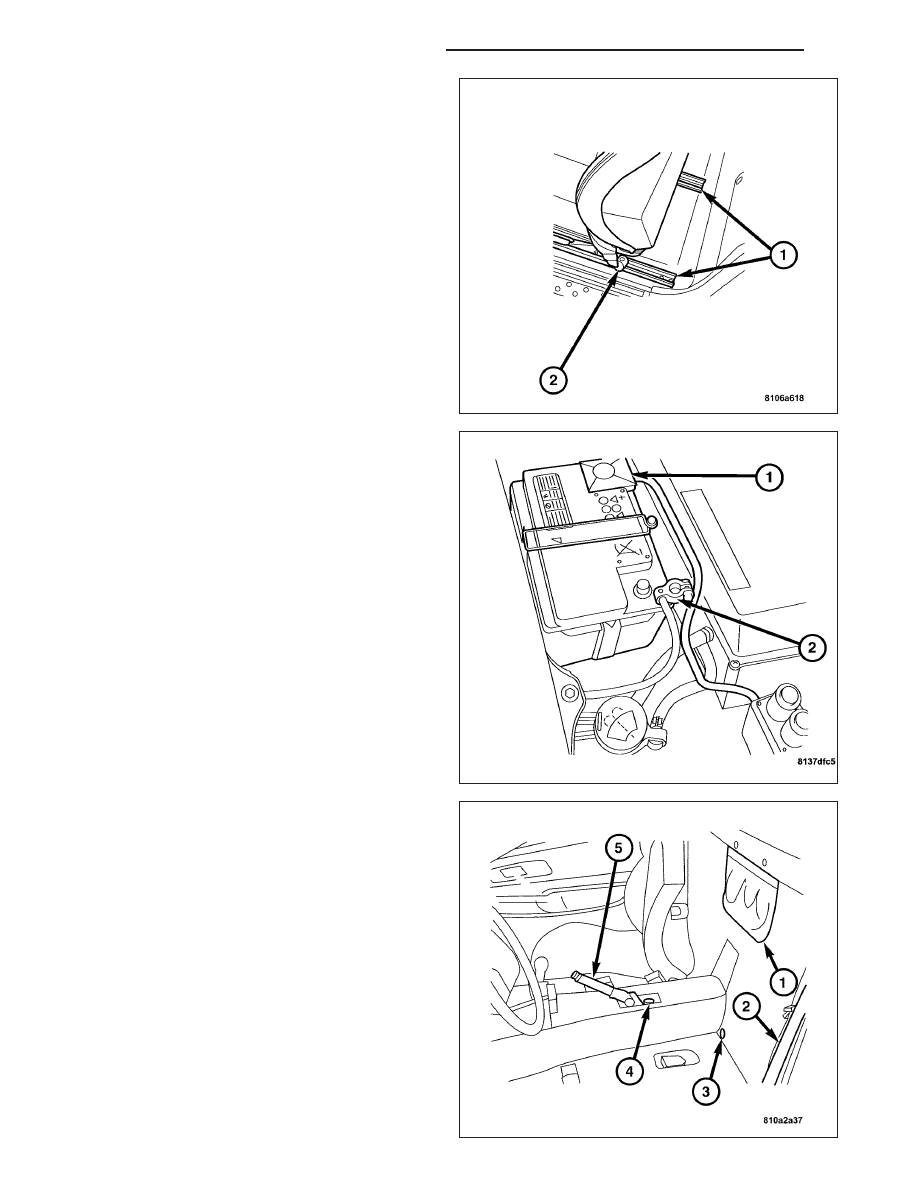

5. Move the seat to the full forward position.

Note: The seat track rear bolts are easily accessed
when the seat back is tilted fully forward.

6. Remove the seat track rear bolts (1).

7. Remove the seat belt bolt (2) holding the seat belt

to the seat.

8. Disconnect the negative battery cable (2). Wait two

minutes for the system capacitor to discharge
before further service.

9. Tilt the seat back, to gain access to the bottom of

the seat.

10. Disconnect the power seat harness connectors.

11. Carefully remove the seat from the vehicle.

12. Remove the carpet retainer button (3) at the pas-

senger compartment rear wall (1).

Note: Do not pry on the carpet retainer button, the
button will unscrew from the fastener.

13. Fold back the carpet near the center of the door

sill to gain access to the side impact sensor.
