ORC SYSTEM UNDERVOLTAGE

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 43

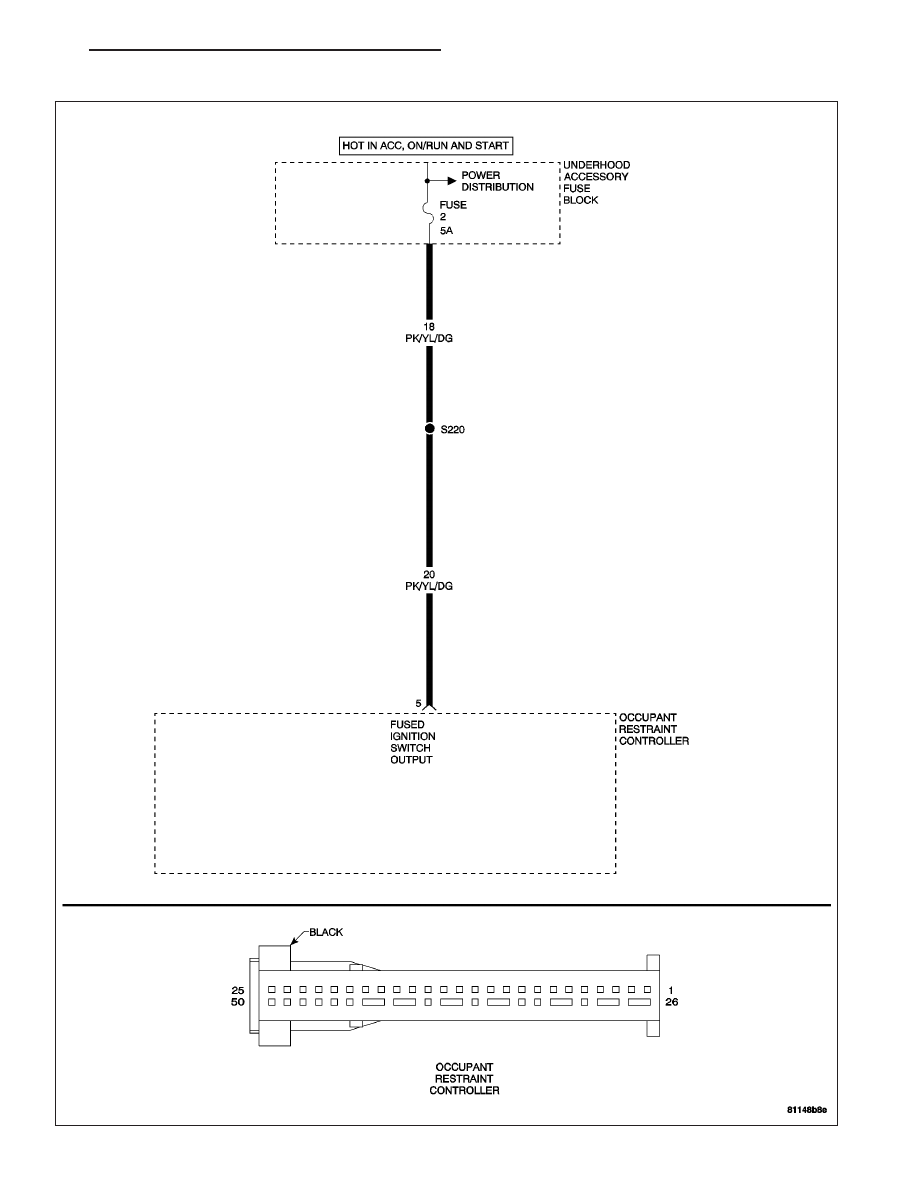

ORC SYSTEM UNDERVOLTAGE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on. The Occupant Restraint Controller (ORC) monitors the Fused Ignition Switch
Output circuit for proper system voltage.

•

Set Condition: If the voltage is below 9.5 volts, the Diagnostic Trouble Code (DTC) is set.

POSSIBLE CAUSES

BATTERY VOLTAGE LOW

FUSED IGNITION SWITCH OUTPUT CIRCUIT HIGH RESISTANCE

OCCUPANT RESTRAINT CONTROLLER

For a complete Restraints System Circuit Diagram, (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND
DIAGRAMS).

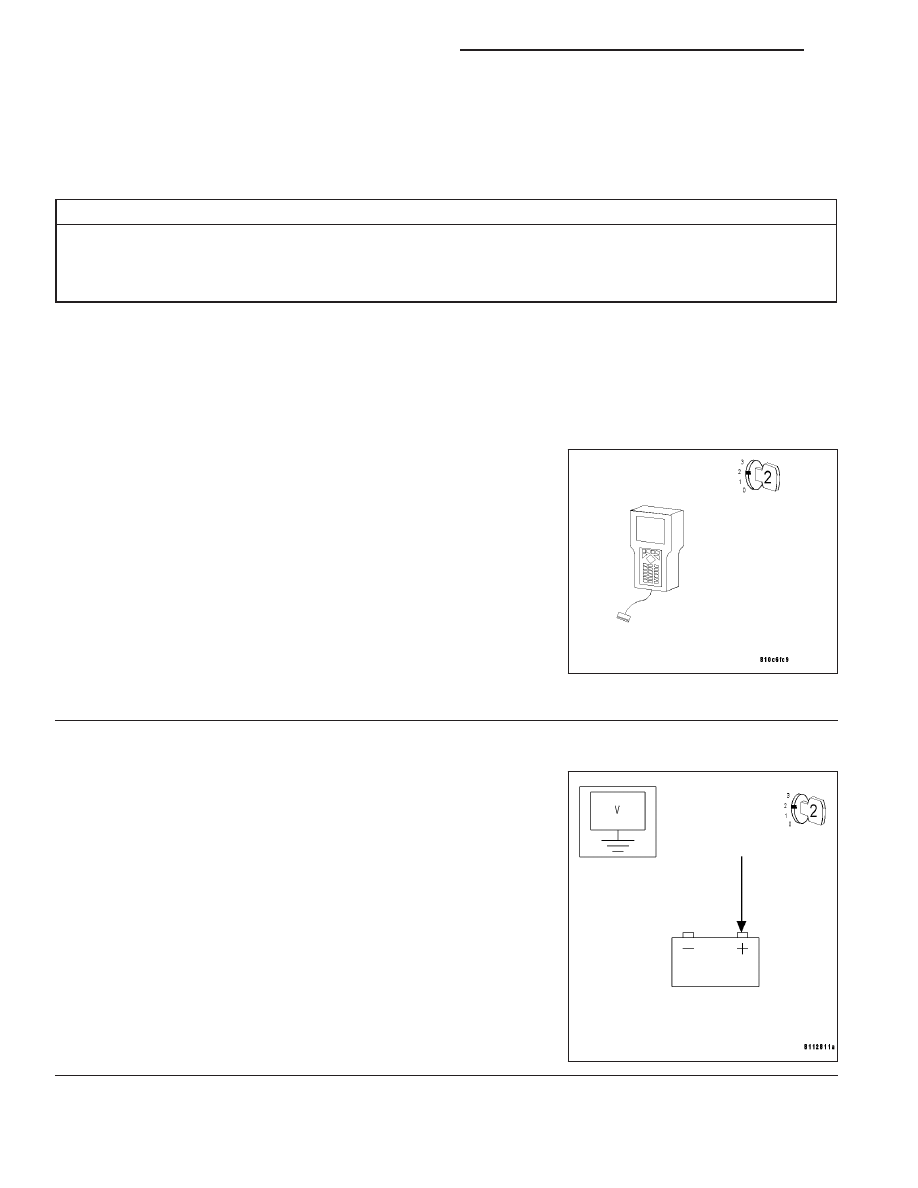

Diagnostic Test

1.

WITH THE DRB III

T

, READ DTCs

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.
Turn the ignition on.

With the DRB III

T

, erase DTCs.

Turn the ignition off.

Turn the ignition on.

Start the engine.

Leave the vehicle running for at least 20 seconds.

With the DRB III

T

, read DTCs.

Does the DRB III

T

display a System Undervoltage DTC?

Yes

>> Go to 2

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

2.

MEASURE THE BATTERY VOLTAGE

Start the engine.

Measure the battery voltage with the engine running.

Is the battery voltage below 10 volts?

Yes

>> Refer to the appropriate service information for charging

system testing and repair.

Perform AIRBAG VERIFICATION TEST.

No

>> Go to 3

8O - 44

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

ORC SYSTEM UNDERVOLTAGE (CONTINUED)

3.

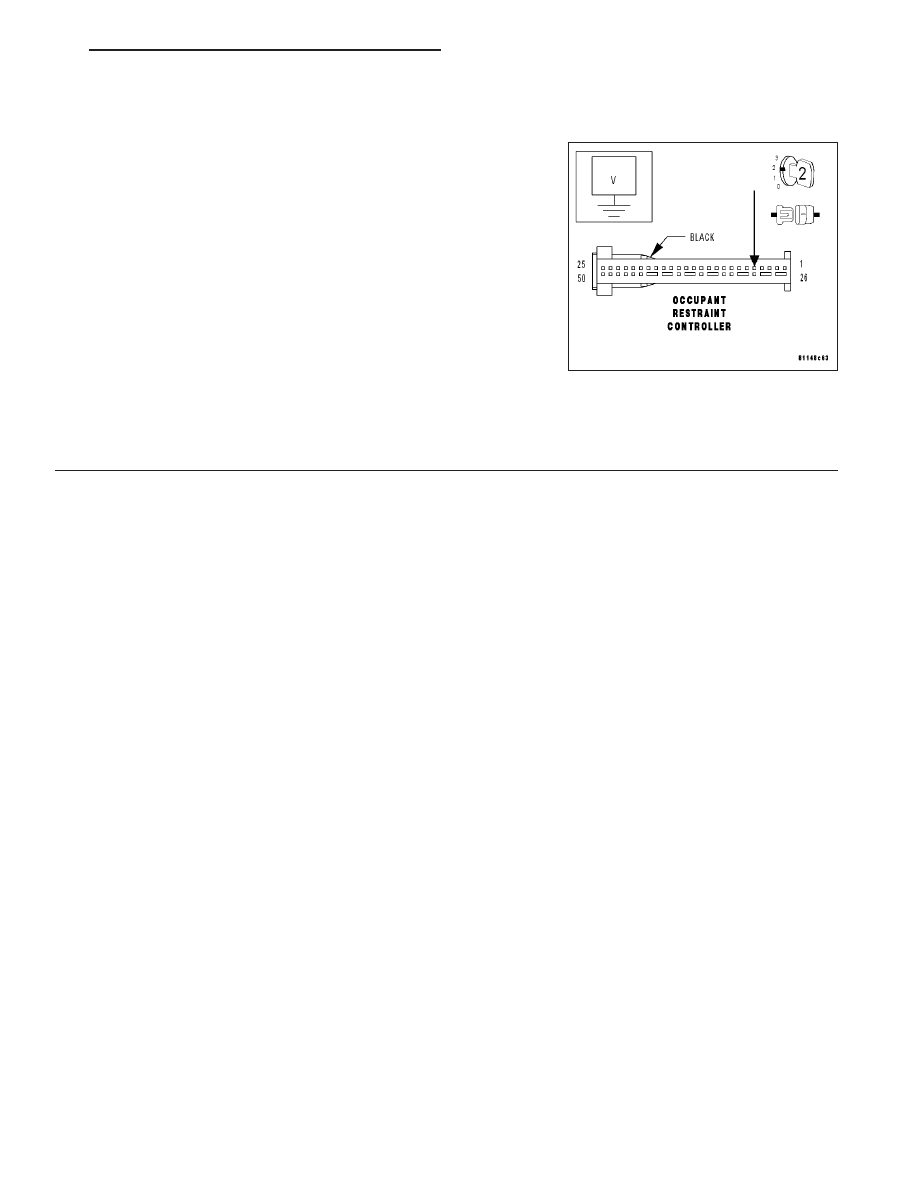

MEASURE THE VOLTAGE OF THE FUSED IGNITION SWITCH OUTPUT CIRCUIT

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the ORC harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
ORC harness connector.

Is the voltage above 10 volts?

Yes

>> Replace the Occupant Restraint Controller. (Refer to 8 -

ELECTRICAL/RESTRAINTS/OCCUPANT

RESTRAINT

CONTROLLER - REMOVAL).

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS
DROPPED AT ANY TIME, IT MUST BE REPLACED.

Perform AIRBAG VERIFICATION TEST.

No

>> Repair the Fused Ignition Switch Output circuit for high resistance.

Perform AIRBAG VERIFICATION TEST.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 45

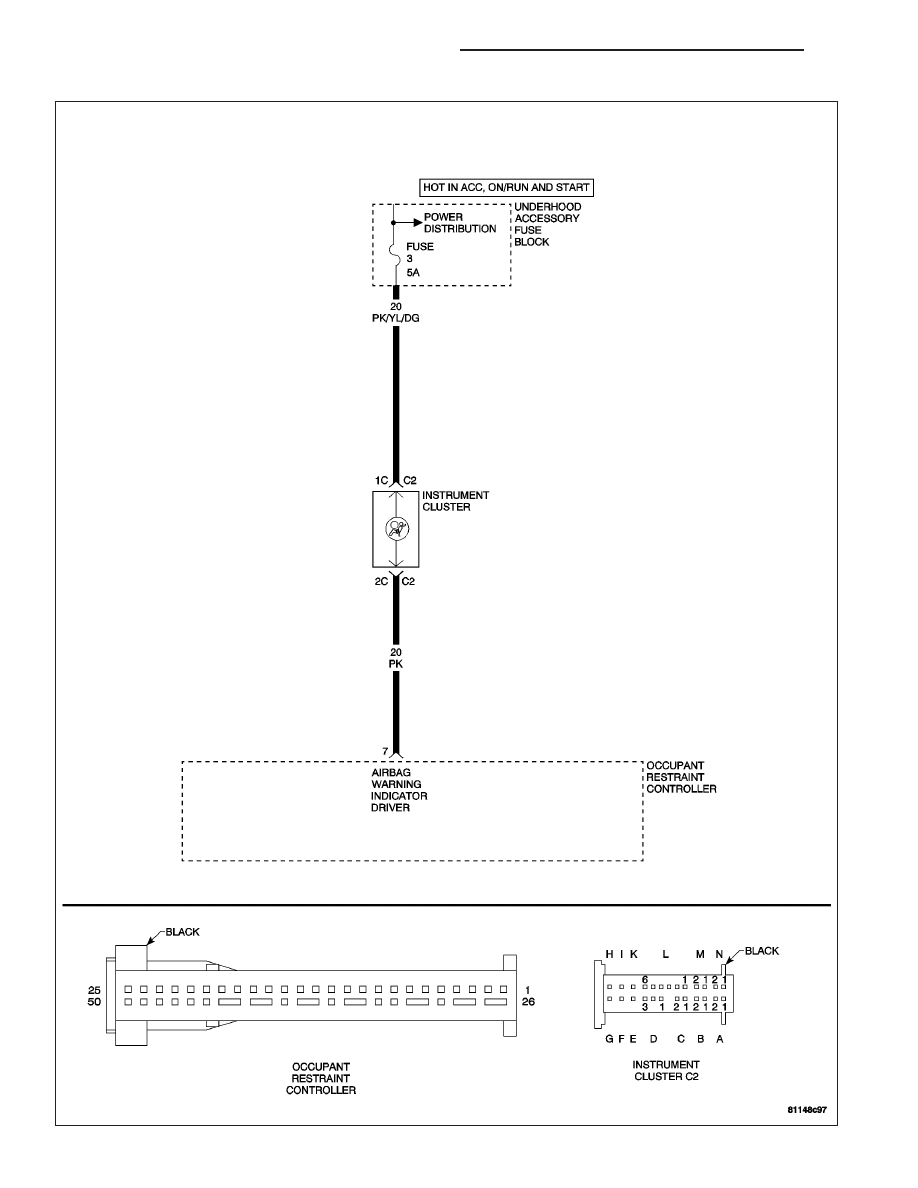

AIRBAG WARNING INDICATOR CIRCUIT

8O - 46

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH
