Chrysler Crossfire. Manual - part 331





AIRBAG WARNING INDICATOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on. The Occupant Restraint Controller (ORC) monitors the status of the
Airbag Warning Indicator Driver circuit.

•

Set Condition: The DTC will set if the Airbag Warning Indicator Driver circuit is open or short.

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

AIRBAG WARNING INDICATOR DRIVER CIRCUIT OPEN

AIRBAG WARNING INDICATOR DRIVER CIRCUIT SHORT

INDICATOR LIGHT

OCCUPANT RESTRAINT CONTROLLER

For a complete Restraints System Circuit Diagram, (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

INSPECT THE AIRBAG WARNING INDICATOR LAMP BULB

Note: Inspect Fuse 3 located in the Underhood Accessory Fuse Block. If the fuse is open, repair the cause
of the open first before continuing.

Note: When reconnecting the Airbag System components, the ignition must be turned off and the battery
must be disconnected.
Turn the ignition off.

Remove the Airbag Warning Indicator Lamp Bulb from the Instrument Cluster and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Airbag Warning Indicator Lamp bulb. (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER

- STANDARD PROCEDURE).

Perform AIRBAG VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE INSTRUMENT CLUSTER VOLTAGE

With the ignition off.

Disconnect the Instrument Cluster harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

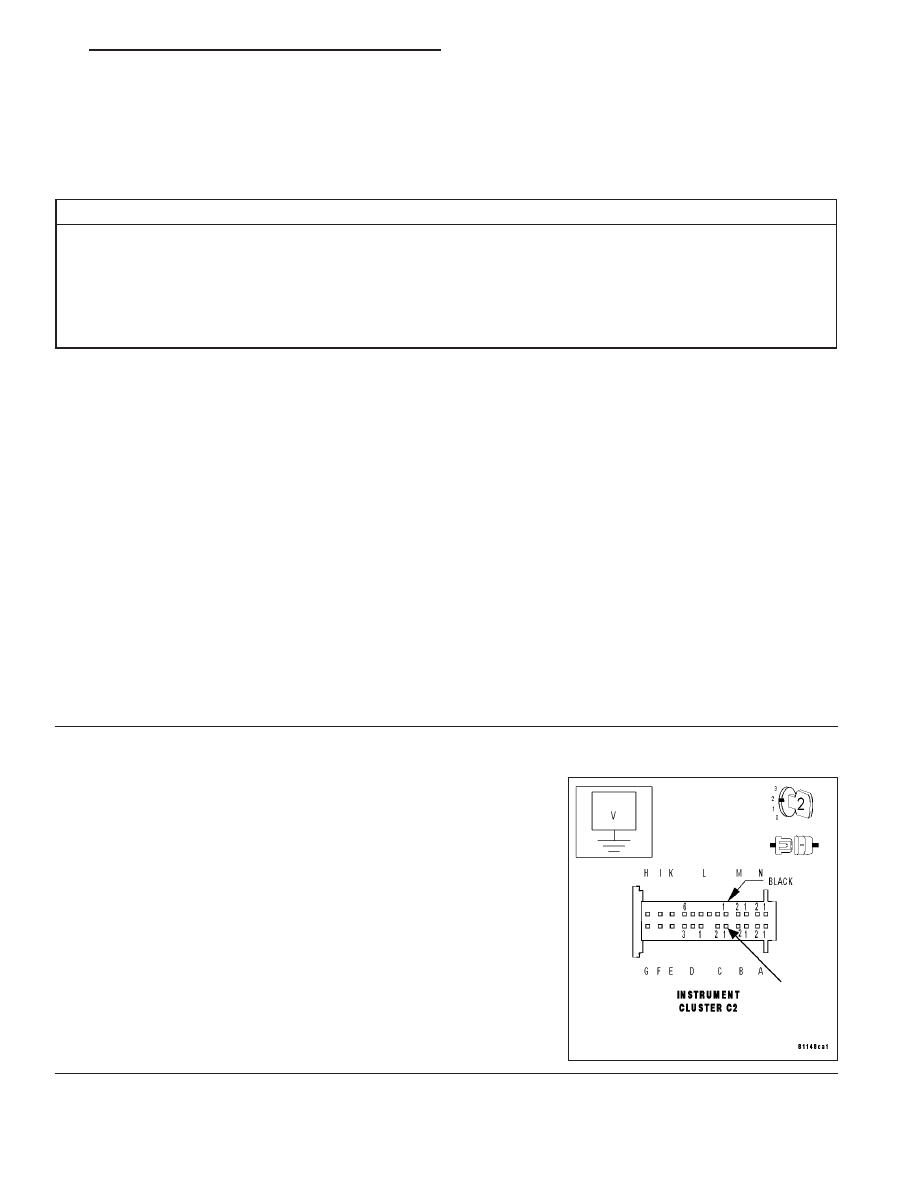

Measure the voltage of the Fused B(+) circuit at the Instrument Cluster
harness connector.

Is the voltage above 11 volts?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open.

Perform AIRBAG VERIFICATION TEST.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 47

AIRBAG WARNING INDICATOR CIRCUIT (CONTINUED)

3.

MEASURE THE VOLTAGE AT THE ORC

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the ORC harness connector.

Note: Check connectors - Clean/repair as necessary.

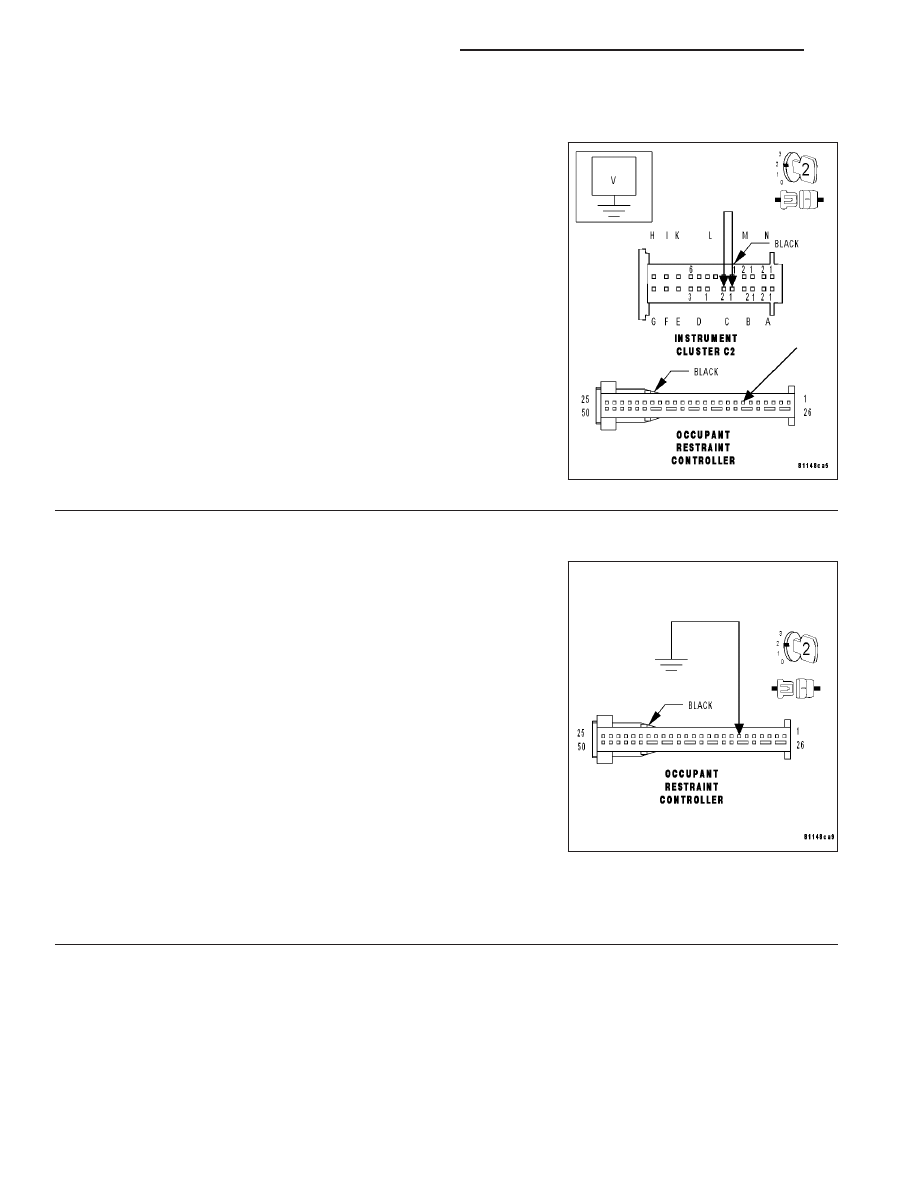

Connect a jumper wire between the terminals in the Instrument Cluster
harness connector.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Measure the voltage of the Airbag Warning Indicator Driver circuit at
the ORC harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Repair the Airbag Warning Indicator Driver circuit for an

open.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

4.

MEASURE THE VOLTAGE AT THE ORC

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Reconnect the Instrument Cluster harness connector.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Connect a jumper wire to ground at the ORC harness connector.

Did the Airbag Warning Indicator Light illuminate?

Yes

>> Replace the Occupant Restraint Controller. (Refer to 8 -

ELECTRICAL/RESTRAINTS/OCCUPANT

RESTRAINT

CONTROLLER - REMOVAL).

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS
DROPPED AT ANY TIME, IT MUST BE REPLACED.

Perform AIRBAG VERIFICATION TEST.

No

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the ignition must be turned off and the battery
must be disconnected.

8O - 48

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

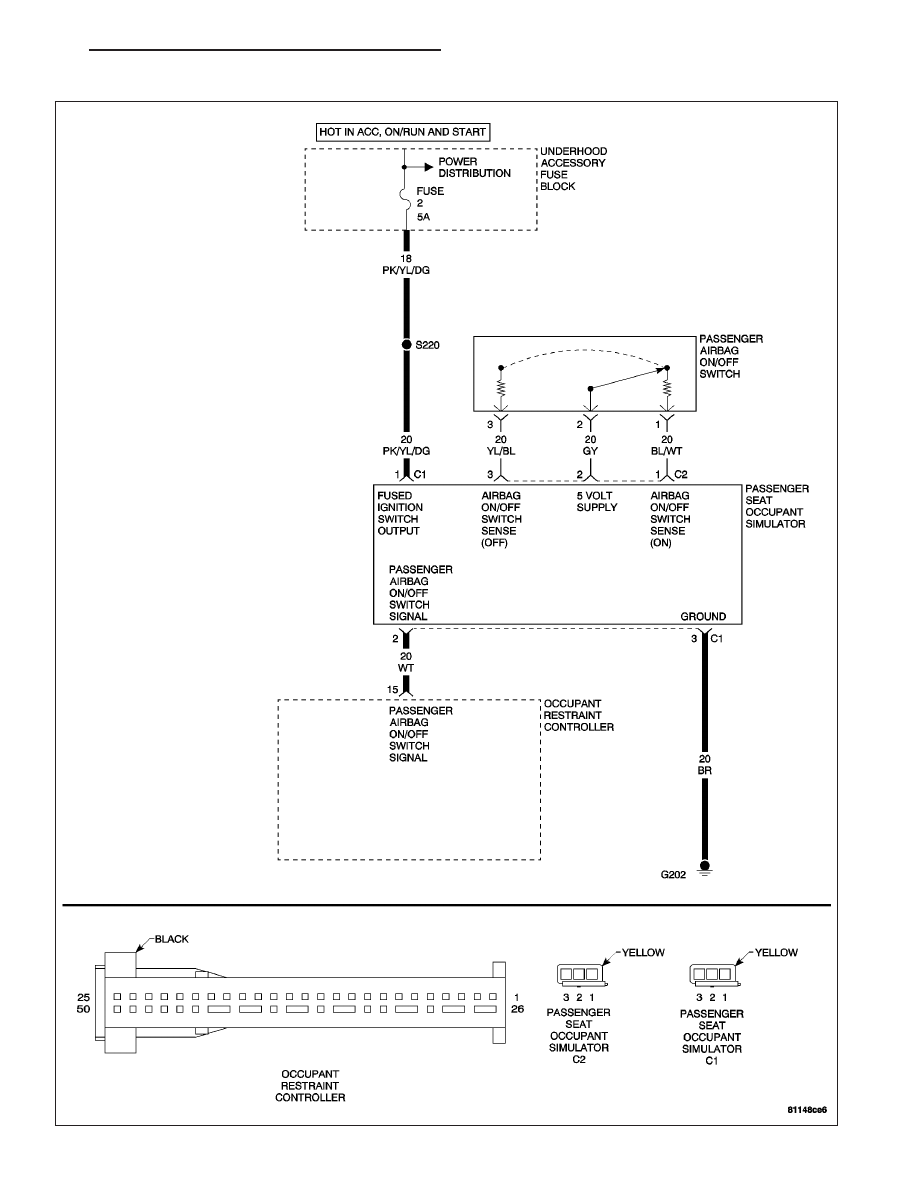

PASSENGER AIRBAG ON/OFF SWITCH SIGNAL CIRCUIT

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 49

PASSENGER AIRBAG ON/OFF SWITCH SIGNAL CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on. The Occupant Restraint Controller (ORC) monitors the status of the
Passenger Airbag On/Off Switch Signal circuit.

•

Set Condition: The DTC will set if a communication fault is detected between the ORC and the Passenger
Seat Occupant Simulator.

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

PASSENGER AIRBAG ON/OFF SWITCH SIGNAL CIRCUIT OPEN

PASSENGER AIRBAG ON/OFF SWITCH SIGNAL CIRCUIT SHORT TO VOLTAGE

PASSENGER AIRBAG ON/OFF SWITCH SIGNAL CIRCUIT SHORT TO GROUND

PASSENGER SEAT OCCUPANT SIMULATOR

OCCUPANT RESTRAINT CONTROLLER

For a complete Restraints System Circuit Diagram, (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

MEASURE FUSED B(+) CIRCUIT VOLTAGE

Note: Inspect Fuse 2 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open first
before continuing.

Note: The Passenger Seat Occupant Simulator is located behind
the passenger footwell near the Power Amplifier.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the Passenger Seat Occupant Simulator harness connec-
tor.

Note: Check connector - Clean/repair as necessary.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.

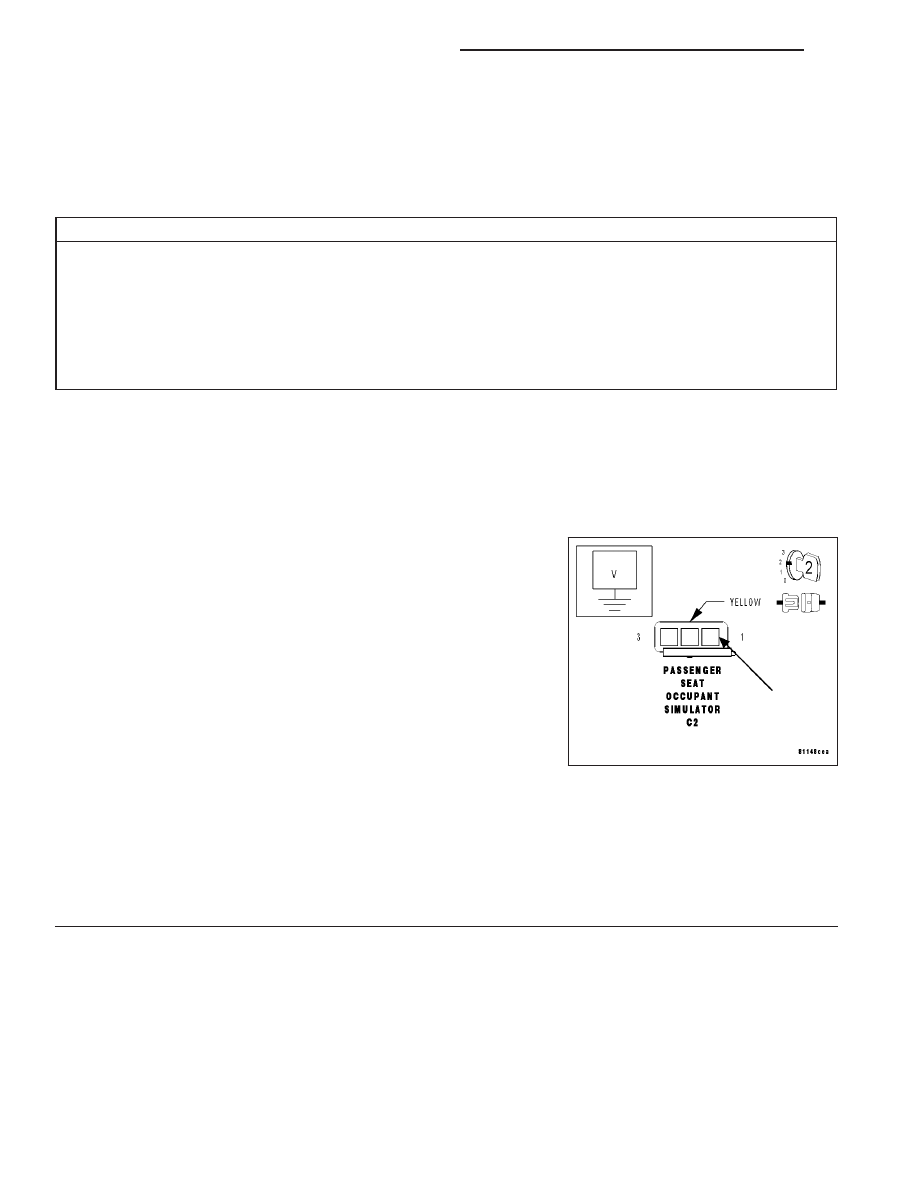

Measure the voltage of the Fused B(+) circuit at the Passenger Seat Occupant Simulator harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Passenger Seat Occupant Simulator Fused B(+) circuit.

Perform AIRBAG VERIFICATION TEST.

8O - 50

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH
