Chrysler Crossfire. Manual - part 329

RIGHT SIDE AIRBAG SQUIB CIRCUIT (CONTINUED)

7.

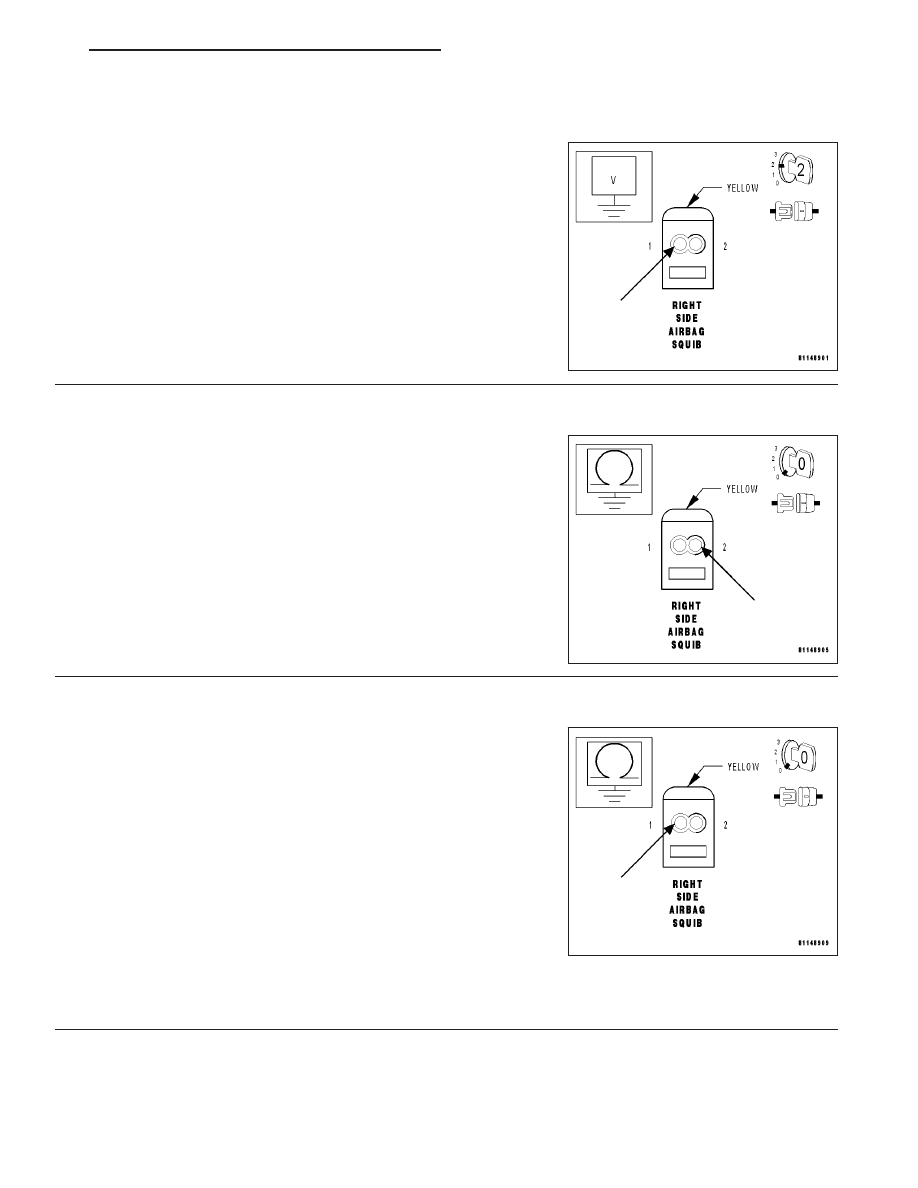

MEASURE THE VOLTAGE OF THE RIGHT SIDE SQUIB LINE 2 CIRCUIT

With the ignition on.

Measure the voltage of the Right Side Squib Line 2 circuit at the Squib
connector.

Is voltage present?

Yes

>> Repair the Right Side Squib Line 2 circuit for a short to

voltage.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 8

8.

MEASURE THE RESISTANCE OF THE RIGHT SIDE SQUIB LINE 1 CIRCUIT

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Measure the resistance between ground and the Right Side Squib
Line 1 circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the Right Side Squib Line 1 circuit for a short to

ground.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 9

9.

MEASURE THE RESISTANCE OF THE RIGHT SIDE SQUIB LINE 2 CIRCUIT

With the ignition off.

Measure the resistance between ground and the Right Side Squib
Line 2 circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the Right Side Squib Line 2 circuit for a short to

ground.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Replace the Occupant Restraint Controller. (Refer to 8 -

ELECTRICAL/RESTRAINTS/OCCUPANT

RESTRAINT

CONTROLLER - REMOVAL).

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS DROPPED AT ANY TIME, IT MUST BE
REPLACED.

Perform AIRBAG VERIFICATION TEST.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 39

RIGHT SIDE AIRBAG SQUIB CIRCUIT (CONTINUED)

10.

WITH THE DRB III

T

, READ DTCs

Note: Ensure the battery is fully charged.
With the DRB III

T

, record and erase all Restraint System DTCs.

All active codes must be resolved before diagnosing any stored codes.

Maintain a safe distance from all airbags while performing the following steps.

With the DRB III

T

, monitor active codes as you work through the system.

Note: Read the DTCs with the Passenger Airbag On/Off Switch in both switch positions.
Wiggle the wiring harness and connectors of the appropriate airbag system and rotate the steering wheel from stop
to stop.

Note: Check connectors - Clean/repair as necessary.
You have just attempted to simulate the condition that initially set the trouble code message.

The following additional checks may assist you in identifying a possible intermittent problem:

•

Visually inspect related wire harness connectors. Look for broken, bent, pushed out, spread, corroded or con-
taminated terminals.

•

Visually inspect the related harnesses. Look for chafed, pierced, pinched or partially broken wire.

•

Refer to any Wiring Diagrams that may apply.

Did the DTC become ACTIVE?

Yes

>> Go to 2

No

>> The condition that caused this DTC to set is currently not present.

Perform AIRBAG VERIFICATION TEST.

8O - 40

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

PROGRAMMING DOES NOT CORRESPOND TO THE VEHICLE EQUIPMENT

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 41

PROGRAMMING DOES NOT CORRESPOND TO THE VEHICLE EQUIPMENT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on.

•

Set Condition: After the Occupant Restraint Controller (ORC) has been replaced, the Airbag Warning Indicator
Light flashes to indicate that the ORC has not been programmed. A DTC is also set at this time.

POSSIBLE CAUSES

OCCUPANT RESTRAINT CONTROLLER NOT PROGRAMMED

OCCUPANT RESTRAINT CONTROLLER PROGRAMMING ERROR

OCCUPANT RESTRAINT CONTROLLER

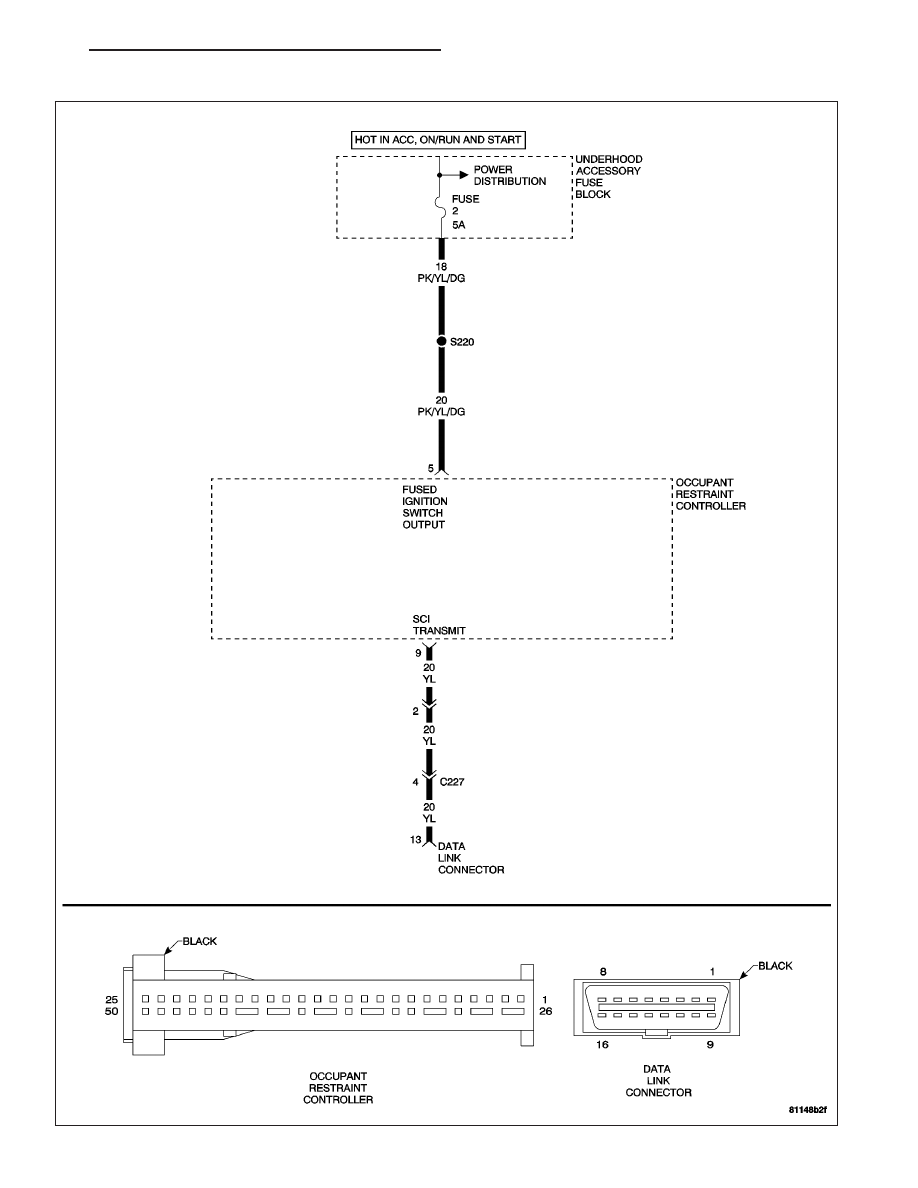

For a complete Restraints System Circuit Diagram, (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

PROGRAM THE ORC WITH THE DRB III

T

Turn the ignition on.

With the DRB III

T

, program the ORC.

•

On the parts control modules menu, program the side airbag
equipment to YES.

•

On the parts control modules menu, program the seat belt buckle
equipment to YES.

•

On the parts control modules menu, program the seat occupied
recognition equipment to YES.

•

Set the front passenger airbag to YES.

Turn the ignition off.

Turn the ignition on.

Erase DTCs, the Airbag Warning Indicator Light should flash to indi-
cate that the programming procedure was successful.

With the DRB III

T

, read DTCs.

Does the DRB III

T

display a Programming Does Not Correspond To The Vehicle Equipment DTC?

Yes

>> Attempt the programming procedure again or replace the Occupant Restraint Controller. (Refer to 8 -

ELECTRICAL/RESTRAINTS/OCCUPANT RESTRAINT CONTROLLER - REMOVAL).

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS DROPPED AT ANY TIME, IT MUST BE
REPLACED.

Perform AIRBAG VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present.
