RIGHT SIDE AIRBAG SQUIB CIRCUIT

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 35

RIGHT SIDE AIRBAG SQUIB CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on. The Occupant Restraint Controller (ORC) monitors the resistance of the Right
Side Squib circuits.

•

Set Condition: The ORC has detected abnormally high voltage, low resistance, high resistance or an open
circuit on one or both of the Right Side Squib circuits.

POSSIBLE CAUSES

RIGHT SIDE SQUIB CIRCUIT(S) OPEN

RIGHT SIDE SQUIB CIRCUIT(S) SHORT TO VOLTAGE

RIGHT SIDE SQUIB CIRCUIT(S) SHORT TO GROUND

RIGHT SIDE SQUIB CIRCUITS SHORT TO EACH OTHER

RIGHT SIDE AIRBAG SQUIB

OCCUPANT RESTRAINT CONTROLLER

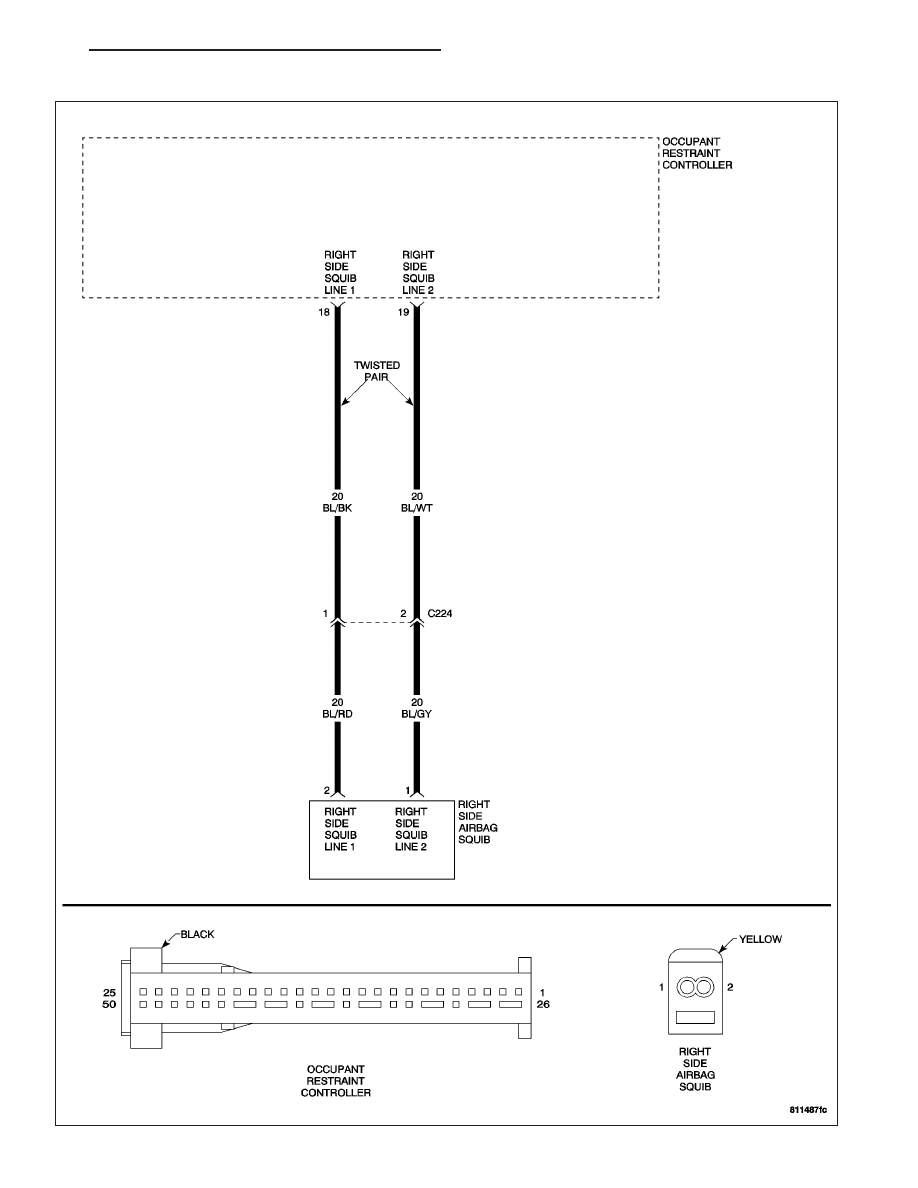

For a complete Restraints System Circuit Diagram, (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND
DIAGRAMS).

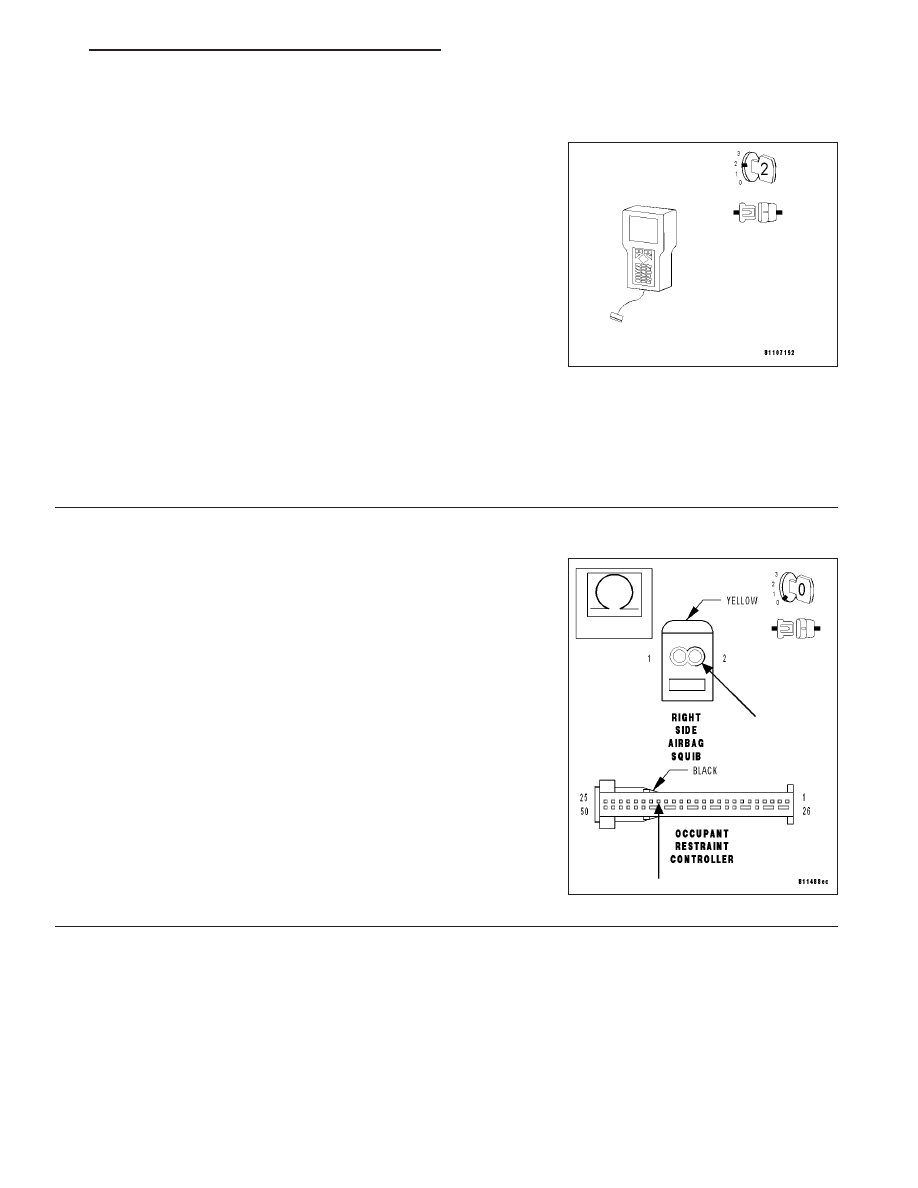

Diagnostic Test

1.

WITH THE DRB III

T

, READ DTCs

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

Note: Ensure the battery is fully charged.
Turn the ignition on.

With the DRB III

T

, select ACTIVE or STORED DTCs.

Is the DTC ACTIVE?

Yes

>> Go to 2

No

>> Go to 10

8O - 36

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

RIGHT SIDE AIRBAG SQUIB CIRCUIT (CONTINUED)

2.

WITH THE DRB III

T

, READ ACTIVE DTCs

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.

WARNING: DO NOT PLACE AN INTACT UNDEPLOYED AIRBAG
FACE DOWN ON A HARD SURFACE; THE AIRBAG WILL PROPEL
INTO THE AIR IF ACCIDENTALLY DEPLOYED, AND COULD
RESULT IN SERIOUS OR FATAL INJURY.
Disconnect the Right Side airbag.

Note: Check connectors - Clean/repair as necessary.
Connect the appropriate Load Tool to the Right Side Airbag Squib con-
nector.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
With the DRB III

T

, read the active Airbag DTCs.

Does the DRB III

T

display an active Right Side Airbag Squib DTC?

Yes

>> Go to 3

No

>> Replace the Right Side Airbag. (Refer to 8 - ELECTRICAL/RESTRAINTS/SIDE IMPACT AIRBAG CON-

TROL MOD - REMOVAL).

Perform AIRBAG VERIFICATION TEST.

3.

MEASURE THE RESISTANCE OF THE RIGHT SIDE SQUIB LINE 1 CIRCUIT

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the ORC harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect the appropriate harness adapter to the ORC connector.

Disconnect the Load Tool from the Right Side Airbag Squib connector.

Measure the resistance of the Right Side Squib Line 1 circuit from the
ORC adapter to the Right Side Airbag Squib connector.

Is the resistance below 1.0 ohm?

Yes

>> Go to 4

No

>> Repair the Right Side Squib Line 1 circuit for an open.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 37

RIGHT SIDE AIRBAG SQUIB CIRCUIT (CONTINUED)

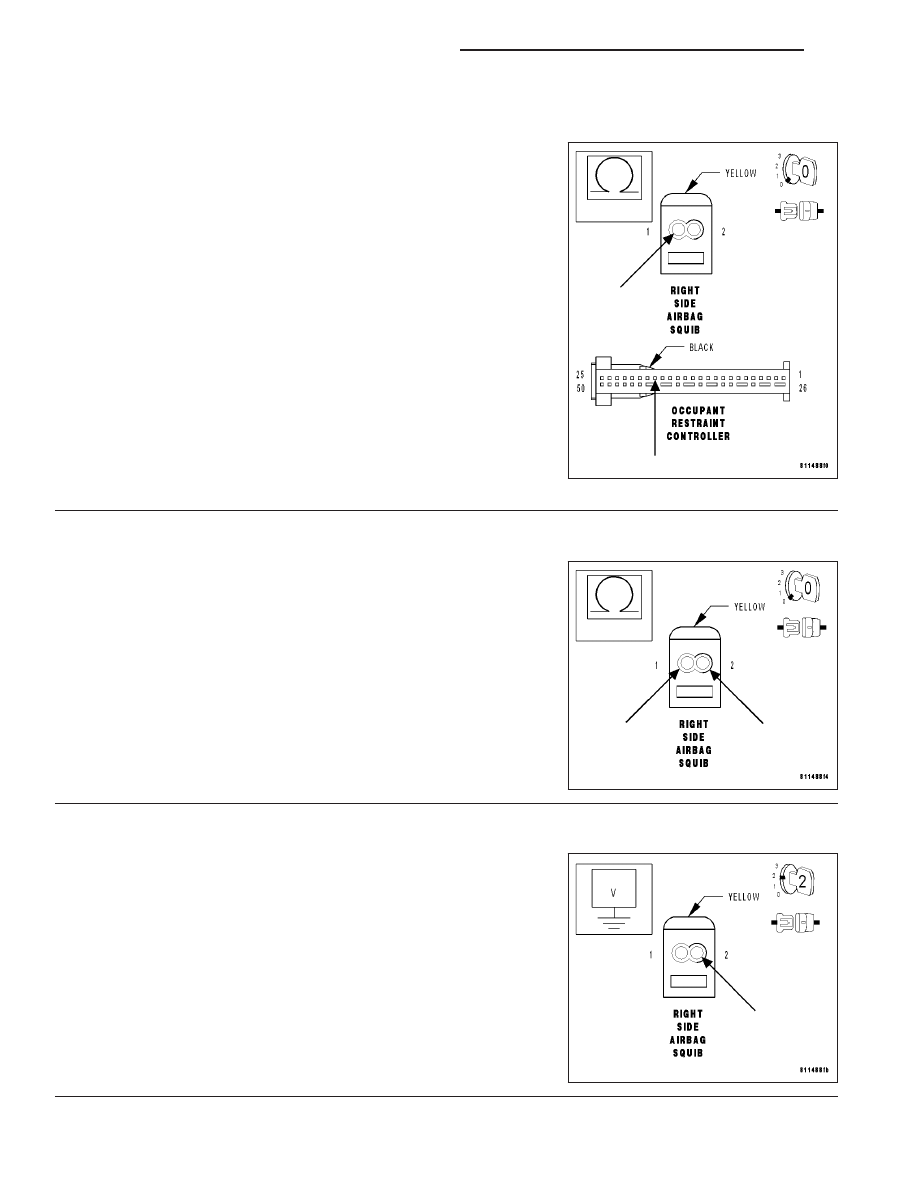

4.

MEASURE THE RESISTANCE OF THE RIGHT SIDE SQUIB LINE 2 CIRCUIT

With the ignition off.

Measure the resistance of the Right Side Squib Line 2 circuit from the
ORC adapter to the Right Side Airbag Squib connector.

Is the resistance below 1.0 ohm?

Yes

>> Go to 5

No

>> Repair the Right Side Squib Line 2 circuit for an open.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

5.

MEASURE THE RESISTANCE OF THE RIGHT SIDE SQUIB CIRCUITS

With the ignition off.

Measure the resistance between the Right Side Squib Line 1 circuit
and the Right Side Squib Line 2 circuit at the Right Side Airbag Squib
connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Right Side Squib circuits for a short to each

other.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 6

6.

MEASURE THE VOLTAGE OF THE RIGHT SIDE SQUIB LINE 1 CIRCUIT

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Measure the voltage of the Right Side Squib Line 1 circuit at the Squib
connector.

Is voltage present?

Yes

>> Repair the Right Side Squib Line 1 circuit for a short to

voltage.

Perform AIRBAG VERIFICATION TEST.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

No

>> Go to 7
