BODY VERIFICATION TEST

BODY VERIFICATION TEST

1.

Turn the ignition off.

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Note: If the SKREEM or the PCM was replaced, refer to the service information for proper programming
procedures.
If the Body Control Module was replaced, turn the ignition on for 15 seconds (to allow the new BCM to learn VIN)
or engine may not start.

Program all RKE transmitters and other options as necessary.

With the DRB III

T

, erase all Diagnostic Trouble Codes (DTCs) from ALL modules. Start the engine and allow it to

run for 2 minutes. Operate all functions of the system that caused the original complaint.

Ensure that all accessories are turned off and the battery is fully charged.

Turn the ignition off and wait 5 seconds. Turn the ignition on and using the DRB III

T

, read DTCs from ALL modules.

Are any DTCs present or is the original complaint still present?

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 93

SCHEMATICS AND DIAGRAMS

POWER

SEA

TS

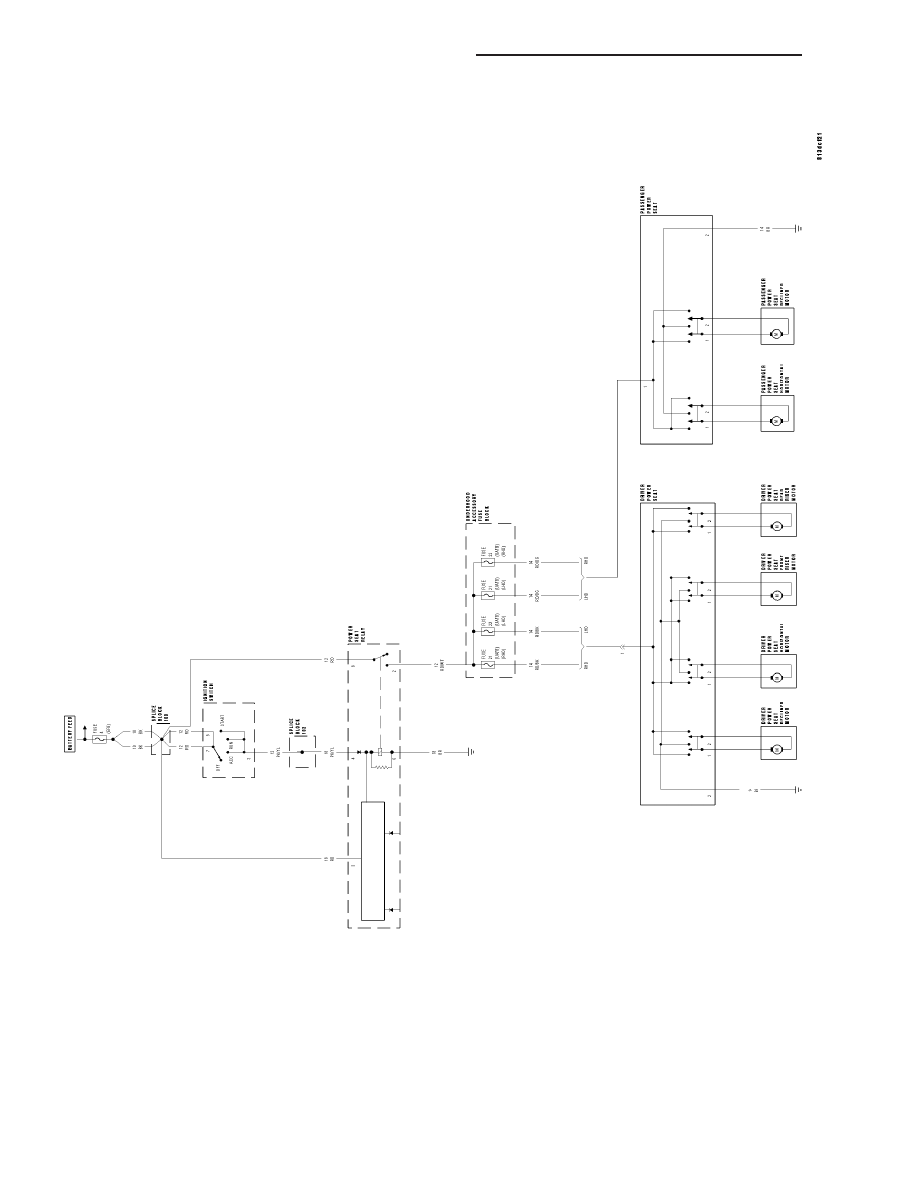

CIRCUIT

DIAGRAM

8N - 94

POWER SEATS - ELECTRICAL DIAGNOSTICS

ZH

POWER SEATS - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

POWER SEATS - SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 95

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 95

DIAGNOSIS AND TESTING

. . . . . . . . . . . . . . . . 96

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 96

POWER SEAT SWITCH

DIAGNOSIS AND TESTING

. . . . . . . . . . . . . . . . 96

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 98

REAR RISER MOTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 100

HORIZONTAL AND FRONT RISER MOTORS

REMOVAL

REMOVAL - HORIZONTAL MOTOR

. . . . . . . 101

REMOVAL - FRONT RISER MOTOR

. . . . . . 102

INSTALLATION

INSTALLATION - HORIZONTAL MOTOR

. . . 103

INSTALLATION - FRONT RISER MOTOR

. . . 104

RECLINER MOTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 105

POWER SEAT TRACK

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 107

POWER SEATS - SERVICE INFORMATION

DESCRIPTION

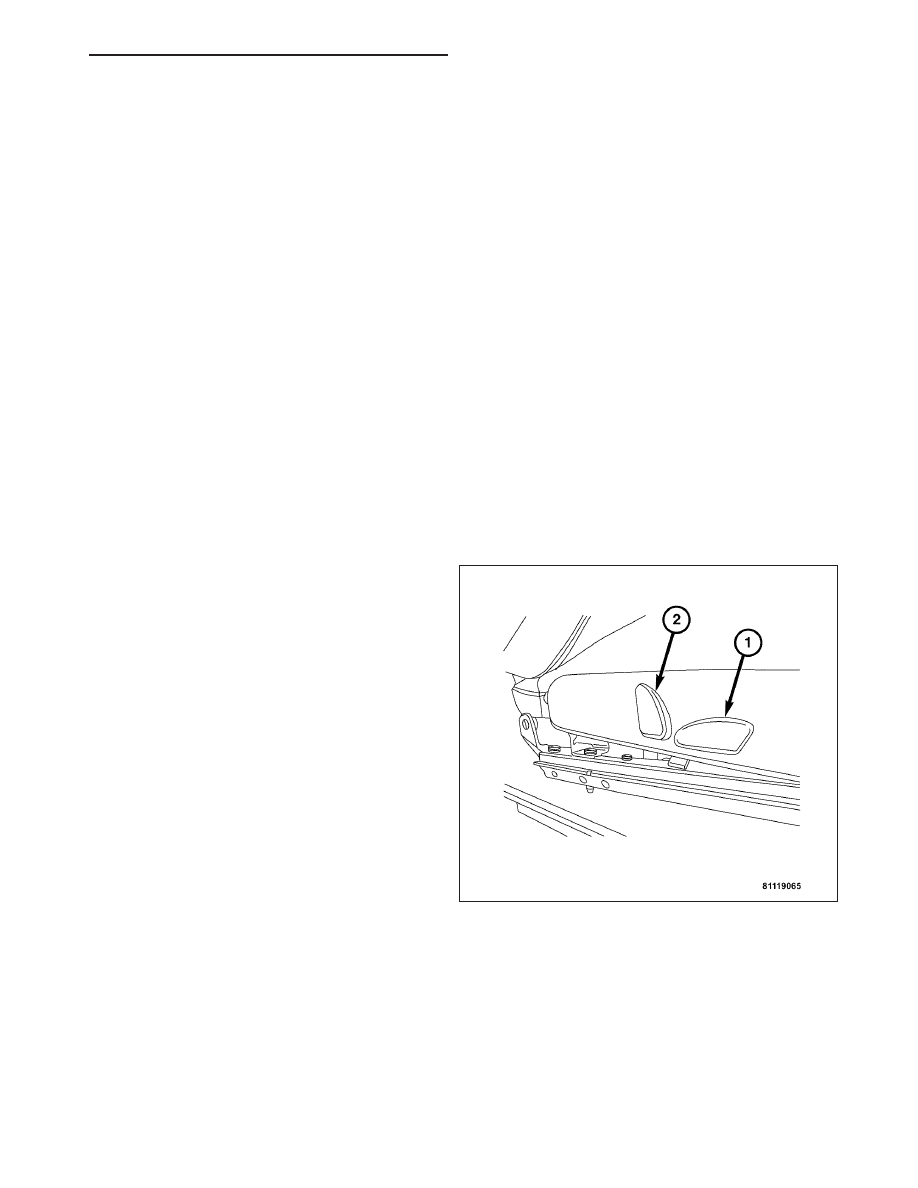

Both seats feature power adjustable positioning and
power reclining as standard equipment. Each seat
contains a lower (1) and a rear (2) power adjustment
switch located on the lower outboard seat trim panel
between the seat base and the door. The driver’s seat
features 8-way adjustment while the passenger’s seat
is 4-way adjustable.

OPERATION

The power seat lower switch adjusts the bottom portion of the seat forward and backward as well as tilting upward
and downward both in the front and rear when the switch is pressed in that direction. The back portion of the seat
reclines when the power seat rear switch is tilted forward or rearward. The driver side power seat switches are
operational with the driver door open, regardless of the ignition switch key position. If the driver door is closed, the
ignition switch key must be turned to the ON/RUN position. See the Owner’s Manual in the glove box for more
information.

ZH

POWER SEATS - SERVICE INFORMATION

8N - 95

DIAGNOSIS AND TESTING

Before any testing of the Power Seat System is performed, the battery should be fully charged. All the wiring har-
ness connectors should be inspected and cleaned, if necessary, to ensure good connections.

1. If all of the power seat functions are inoperative, check Fuse 22 for the driver seat, and Fuse 21 for the pas-

senger seat in the Underhood Accessory Fuse Block.

2. With the dome lamp on, apply the power seat switch in the direction of the failure.

3. If the dome lamp dims, the seat or the power seat track may be jammed. Check under and behind the seat for

binding or obstructions.

4. If the dome lamp does not dim, proceed with testing of the individual power seat system components and cir-

cuits.

For complete power seat system diagnosis, refer to Power Seats Electrical Diagnostics in this section.

SPECIFICATIONS

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Front Riser Motor

Attachment Screw

4

—

35

Horizontal Motor

Attachment Screw

4

—

35

Rear Riser Motor

Attachment Nut

4

—

35

POWER SEAT SWITCH

DIAGNOSIS AND TESTING

For complete power seat system diagnosis, refer to Power Seats Electrical Diagnostics in this section.

REMOVAL

1. Remove the front seat. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

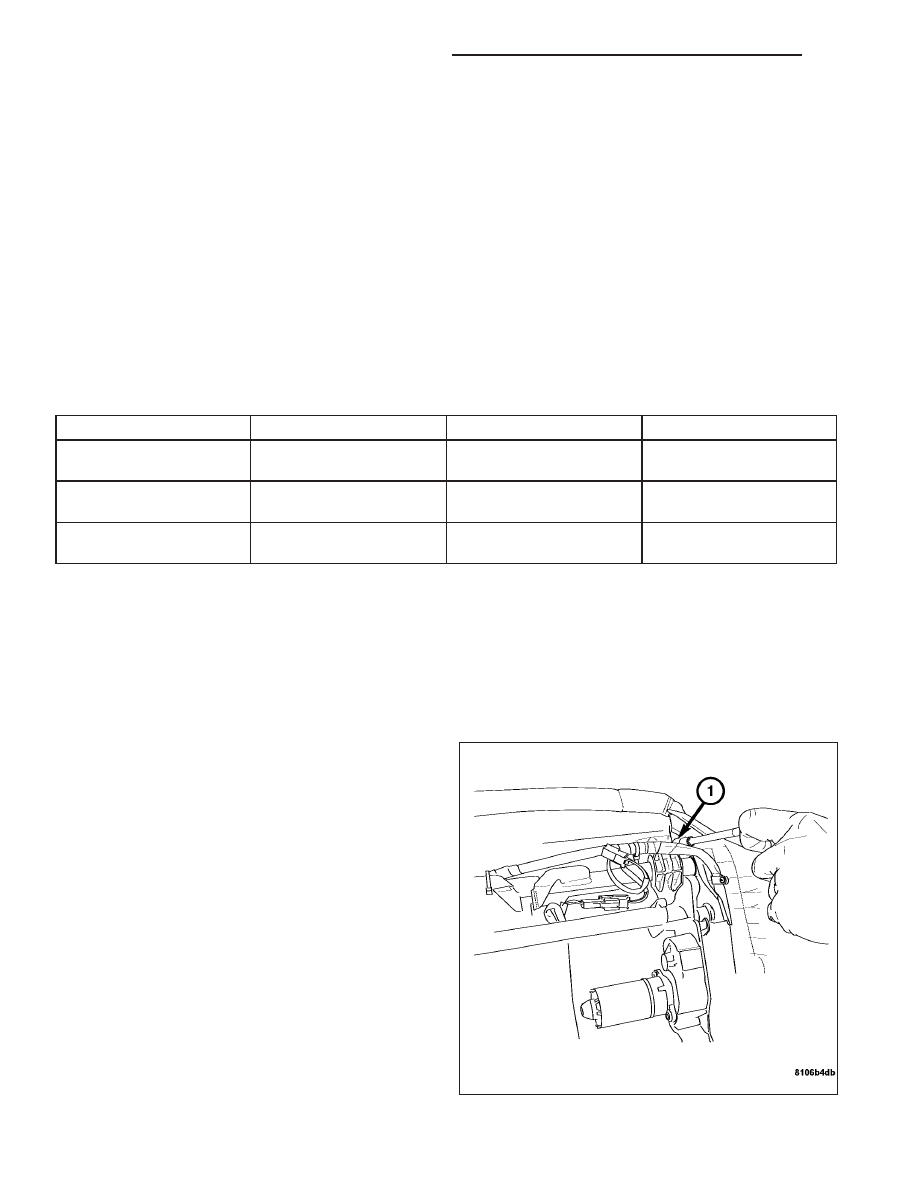

2. Remove the bolt (1) attaching the side panel to the

seat base.

8N - 96

POWER SEATS - SERVICE INFORMATION
