Chrysler Crossfire. Manual - part 310





*PASSENGER POWER SEAT RECLINER MOTOR INOPERATIVE

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 89

*PASSENGER POWER SEAT RECLINER MOTOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

PASSENGER POWER SEAT RECLINER MOTOR

PASSENGER POWER SEAT RECLINER MOTOR CIRCUIT

PASSENGER POWER SEAT SWITCH

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

TEST THE PASSENGER POWER SEAT RECLINER MOTOR

Turn the ignition off.

Disconnect the Passenger Power Seat Recliner Motor connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire from B(+) to one cavity of the Passenger
Power Seat Recliner Motor connector (motor side).

Connect a second jumper wire from ground to the other cavity of the
Passenger Power Seat Recliner Motor connector (motor side).

Note seat movement, if no recliner movement is noted, reverse the
jumper wires at the Recliner Motor connector.

Did the Passenger Power Seat Recliner move backward or for-
ward?

Yes

>> Replace the Passenger Power Seat Switch. (Refer to 8 -

ELECTRICAL/POWER SEATS/DRIVER SEAT SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Passenger Power Seat Recliner Motor. (Refer to 8 - ELECTRICAL/POWER SEATS/RE-

CLINER MOTOR - REMOVAL).

Perform BODY VERIFICATION TEST.

8N - 90

POWER SEATS - ELECTRICAL DIAGNOSTICS

ZH

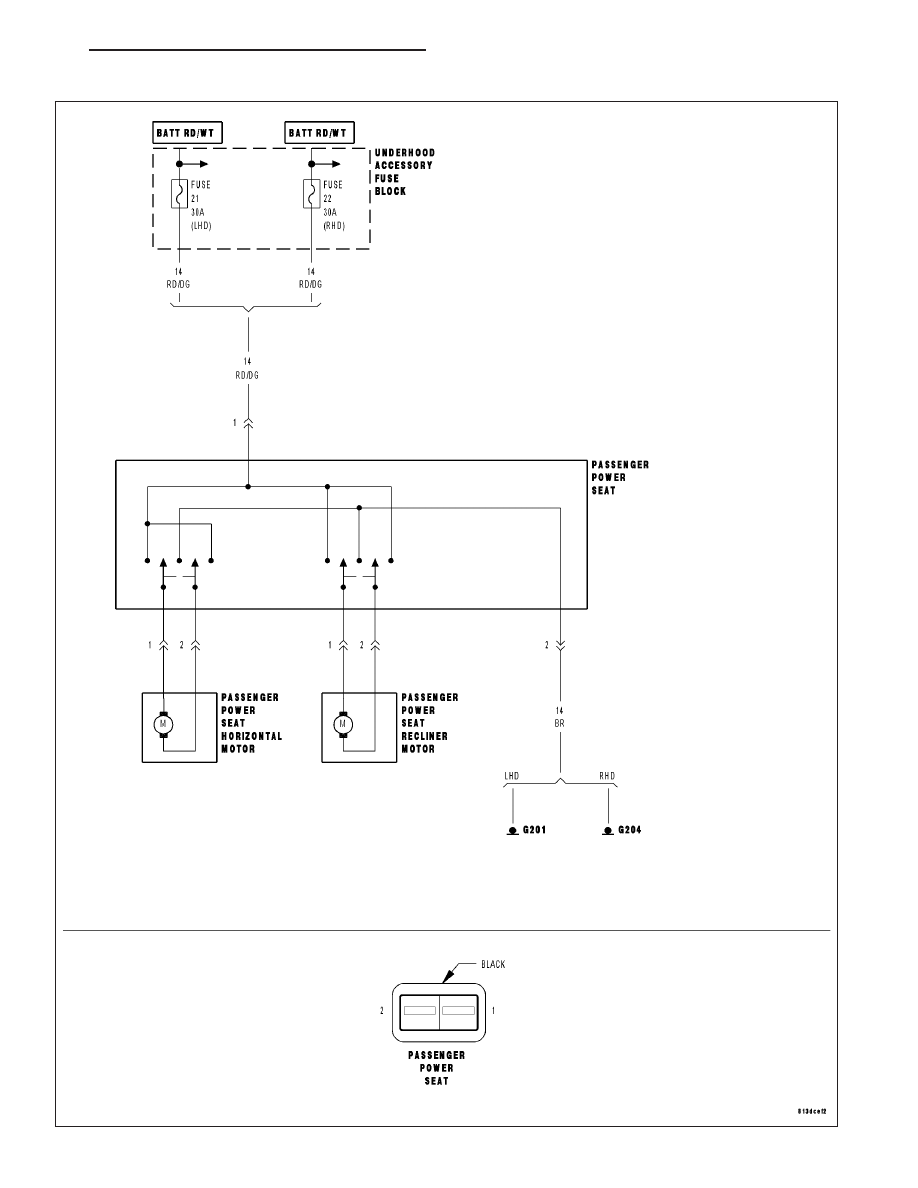

*PASSENGER POWER SEAT HORIZONTAL MOTOR INOPERATIVE

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 91

*PASSENGER POWER SEAT HORIZONTAL MOTOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

PASSENGER POWER SEAT HORIZONTAL MOTOR

PASSENGER POWER SEAT HORIZONTAL MOTOR CIRCUIT

PASSENGER POWER SEAT SWITCH

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

TEST THE PASSENGER POWER SEAT HORIZONTAL MOTOR

Turn the ignition off.

Disconnect the Passenger Power Seat Horizontal Motor connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire from B(+) to one cavity of the Passenger
Power Seat Horizontal Motor connector (motor side).

Connect a second jumper wire from ground to the other cavity of the
Passenger Power Seat Horizontal Motor connector (motor side).

Note seat movement, if no seat movement is noted, reverse the
jumper wires at the Horizontal Motor connector.

Did the Passenger Power Seat move backward or forward?

Yes

>> Replace the Passenger Power Seat Switch. (Refer to 8 -

ELECTRICAL/POWER SEATS/DRIVER SEAT SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Passenger Power Seat Horizontal Motor. (Refer to 8 - ELECTRICAL/POWER SEATS/HOR-

IZONTAL MOTOR - REMOVAL).

Perform BODY VERIFICATION TEST.

8N - 92

POWER SEATS - ELECTRICAL DIAGNOSTICS

ZH
