*DRIVER POWER SEAT RECLINER MOTOR INOPERATIVE

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 81

*DRIVER POWER SEAT RECLINER MOTOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

DRIVER POWER SEAT RECLINER MOTOR

DRIVER POWER SEAT RECLINER MOTOR CIRCUIT

DRIVER POWER SEAT SWITCH

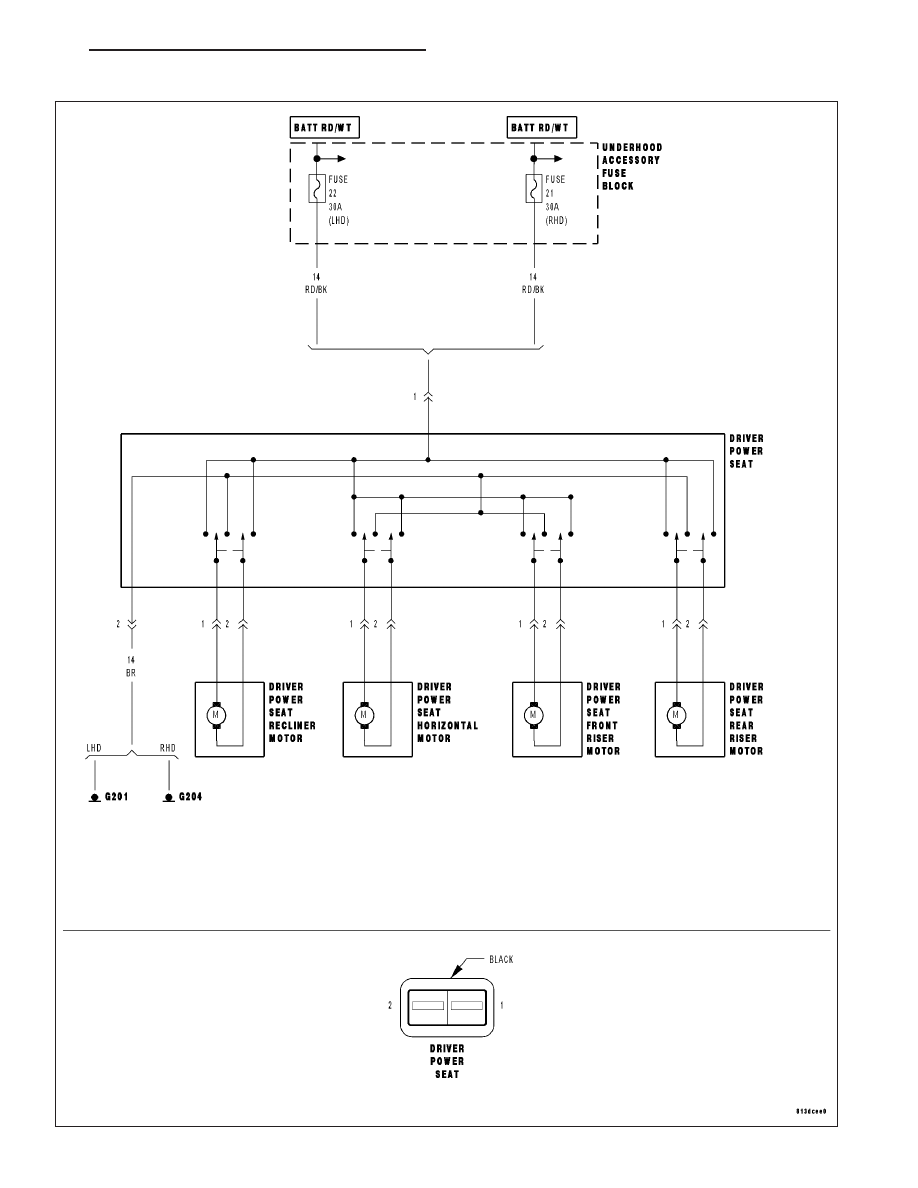

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

TEST THE DRIVER POWER SEAT RECLINER MOTOR

Turn the ignition off.

Disconnect the Driver Power Seat Recliner Motor harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire from B(+) to one cavity of the Driver Power
Seat Recliner Motor connector (motor side).

Connect a second jumper wire from ground to the other cavity of the
Driver Power Seat Recliner Motor connector (motor side).

Note recliner movement, if no recliner movement is noted, reverse the
jumper wires at the Recliner Motor connector.

Did the Driver Power Seat Recliner move backward or forward?

Yes

>> Replace the Driver Power Seat Switch.

Perform BODY VERIFICATION TEST.

No

>> Replace the Driver Power Seat Recliner Motor. (Refer to 8 - ELECTRICAL/POWER SEATS/RECLINER

MOTOR - REMOVAL).

Perform BODY VERIFICATION TEST.

8N - 82

POWER SEATS - ELECTRICAL DIAGNOSTICS

ZH

*DRIVER POWER SEAT HORIZONTAL MOTOR INOPERATIVE

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 83

*DRIVER POWER SEAT HORIZONTAL MOTOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

DRIVER POWER SEAT HORIZONTAL MOTOR

DRIVER POWER SEAT HORIZONTAL MOTOR CIRCUIT

DRIVER POWER SEAT SWITCH

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

TEST THE DRIVER POWER SEAT HORIZONTAL MOTOR

Turn the ignition off.

Disconnect the Driver Power Seat Horizontal Motor harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire from B(+) to one cavity of the Driver Power
Seat Horizontal Motor connector (motor side).

Connect a second jumper wire from ground to the other cavity of the
Driver Power Seat Horizontal Motor connector (motor side).

Note seat movement, if no seat movement is noted, reverse the
jumper wires at the Horizontal Motor connector.

Did the Driver Power Seat move backward or forward?

Yes

>> Replace the Driver Power Seat Switch. (Refer to 8 -

ELECTRICAL/POWER SEATS/DRIVER SEAT SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Driver Power Seat Horizontal Motor. (Refer to 8 - ELECTRICAL/POWER SEATS/HORI-

ZONTAL MOTOR - REMOVAL).

Perform BODY VERIFICATION TEST.
