Chrysler Crossfire. Manual - part 307

*PASSENGER POWER SEAT INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

PASSENGER POWER SEAT SWITCH GROUND CIRCUIT OPEN

PASSENGER POWER SEAT SWITCH

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

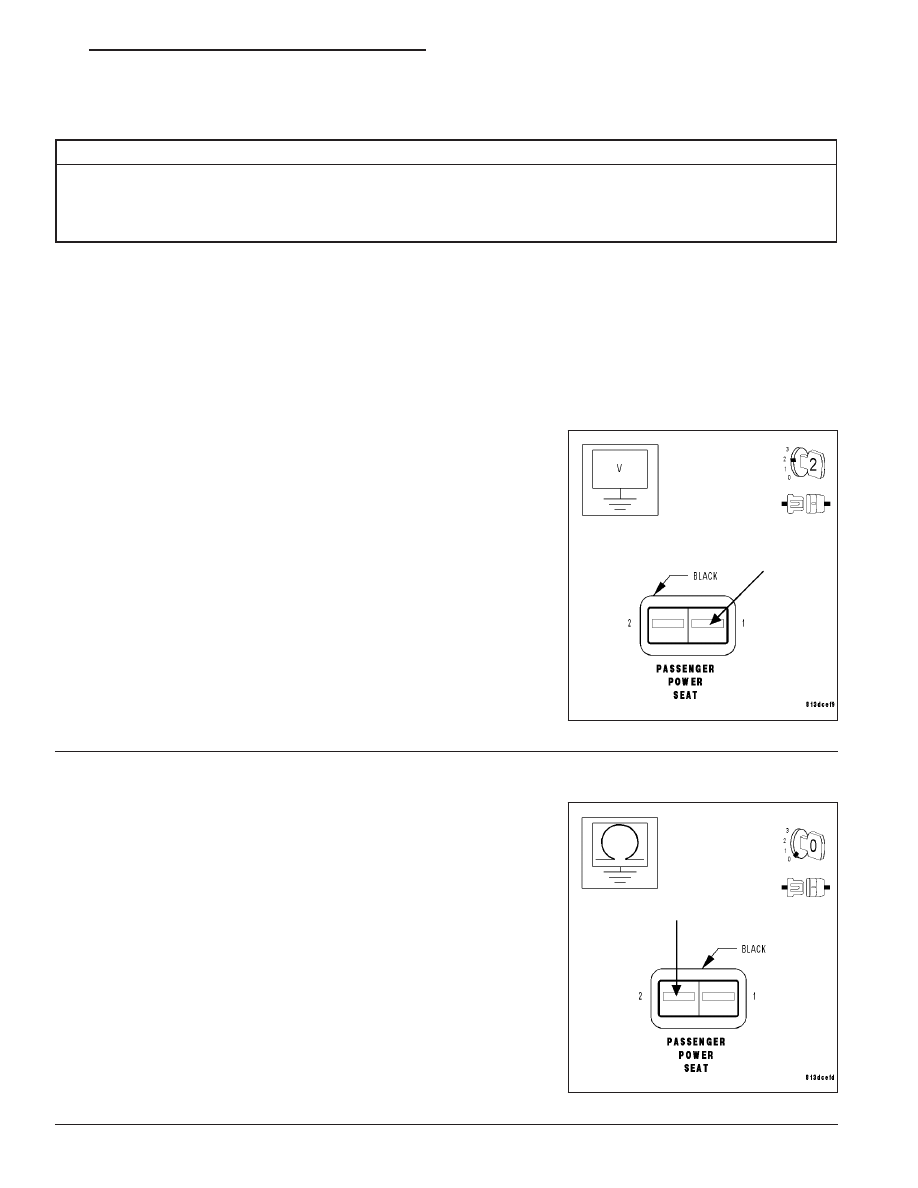

Diagnostic Test

1.

MEASURE PASSENGER POWER SEAT SWITCH FUSED B(+) CIRCUIT VOLTAGE

Note: Inspect Fuse 21 located in the Underhood Accessory Fuse Block. If the fuse is open, repair the cause
of the open fuse before continuing.

Turn the ignition off.

Disconnect the Passenger Power Seat Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused B(+) circuit at the Passenger Power
Seat Switch harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST.

2.

MEASURE PASSENGER POWER SEAT SWITCH GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Passenger Power
Seat Switch Ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Passenger Power Seat Switch. (Refer to 8 -

ELECTRICAL/POWER SEATS/DRIVER SEAT SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 77

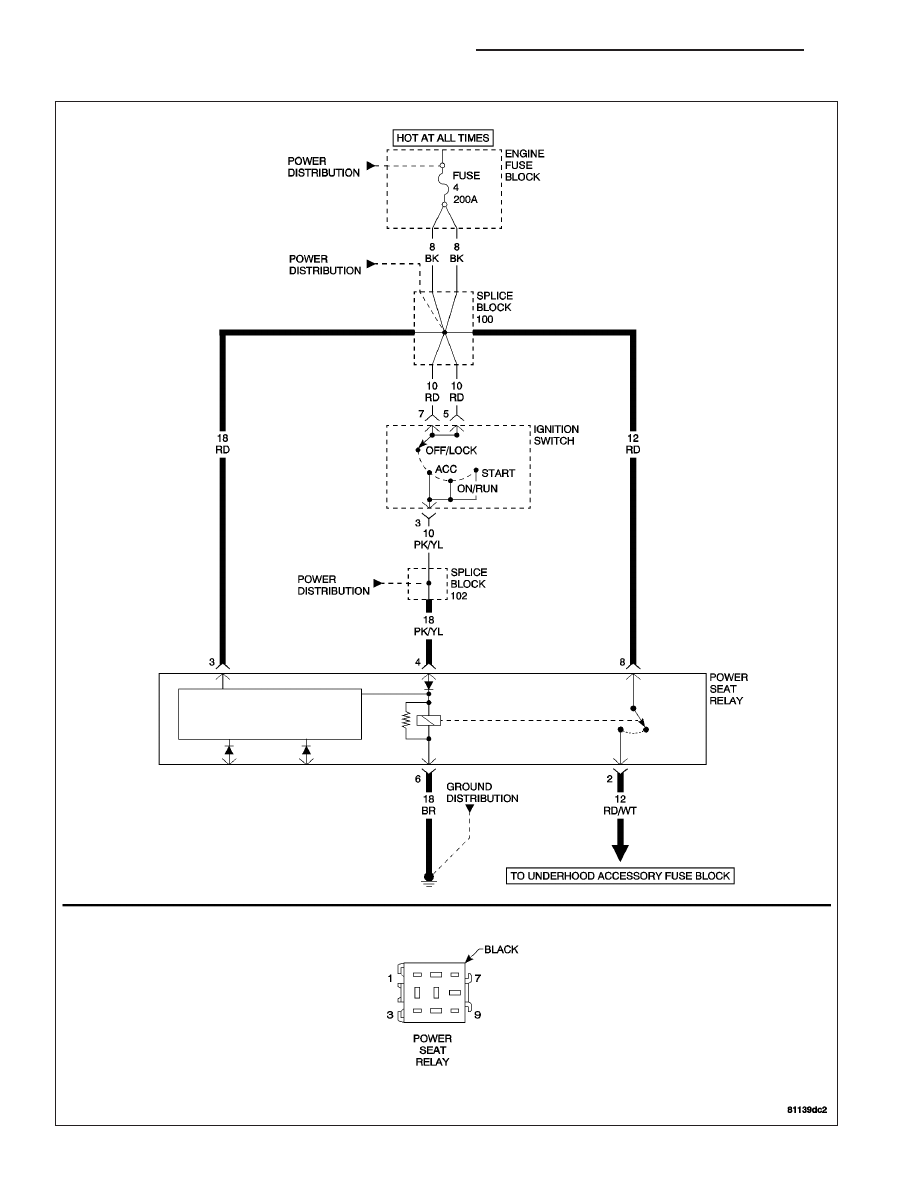

*BOTH POWER SEATS INOPERATIVE

8N - 78

POWER SEATS - ELECTRICAL DIAGNOSTICS

ZH

*BOTH POWER SEATS INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

POWER SEAT RELAY FUSED B(+) CIRCUIT OPEN

POWER SEAT RELAY GROUND CIRCUIT OPEN

POWER SEAT RELAY

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

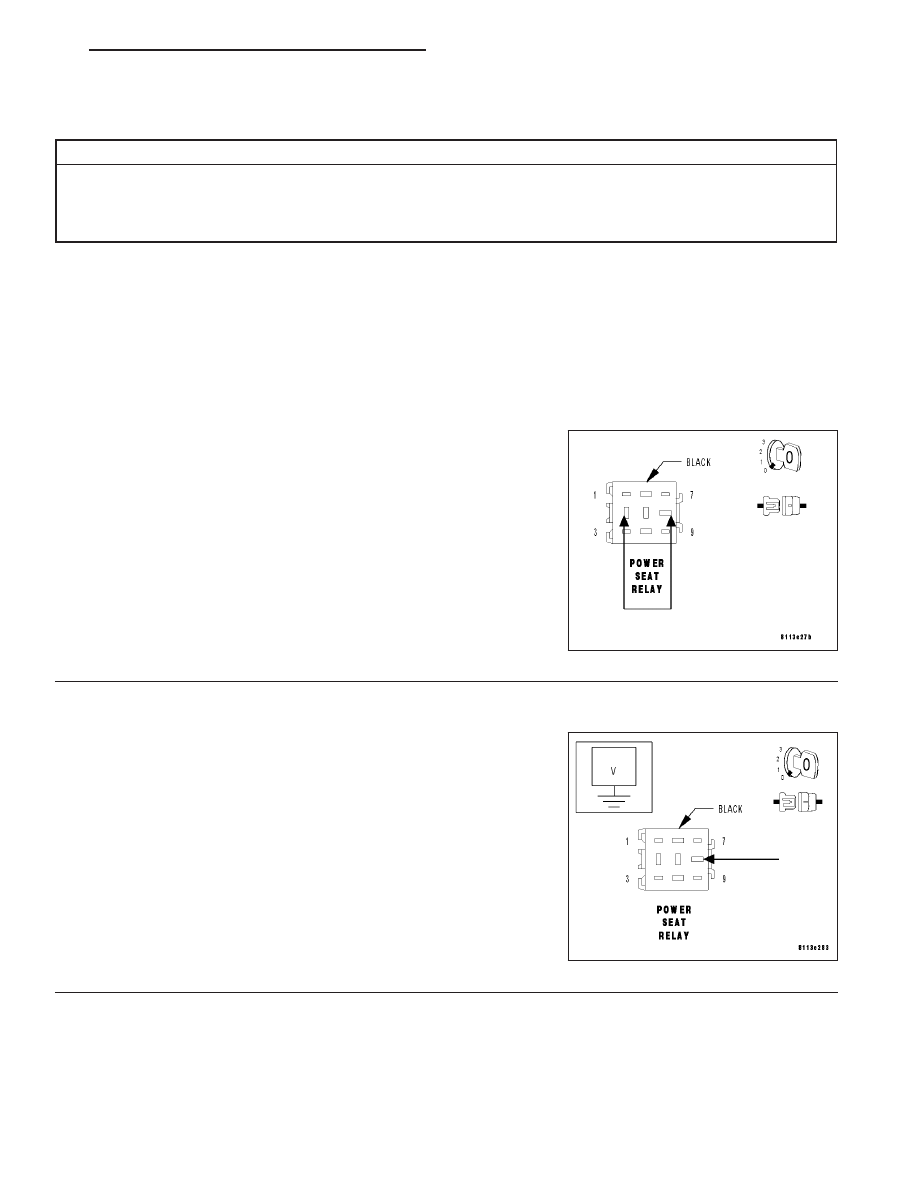

1.

TEST THE POWER SEAT RELAY CIRCUIT

Note: Inspect Fuses 21 and 22 located in the Underhood Accessory Fuse Block. If the fuses are open, repair
the cause of the open fuse before continuing.

Turn the ignition off.

Disconnect the Power Seat Relay.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 8 and cavity 2 of the Power
Seat Relay harness connector.

Actuate the Driver and Passenger Power Seat Switches.

Did the Driver and Passenger Power Seats move?

Yes

>> Replace the Power Seat Relay.

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE POWER SEAT RELAY FUSED B(+) CIRCUIT VOLTAGE

Disconnect the jumper wire.

Measure the voltage of the Fused B(+) circuit at the Power Seat Relay
harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 79

*BOTH POWER SEATS INOPERATIVE (CONTINUED)

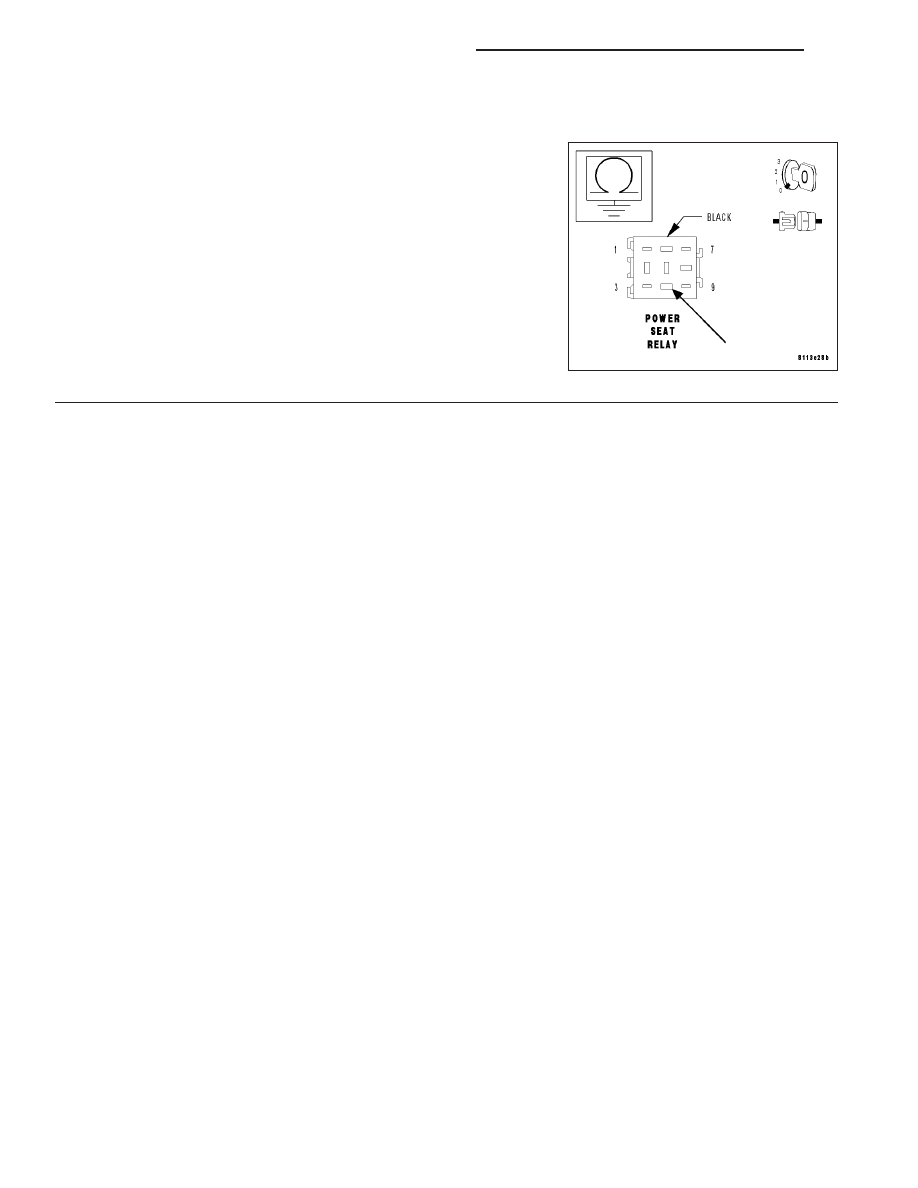

3.

MEASURE POWER SEAT RELAY GROUND CIRCUIT RESISTANCE

Measure the resistance between ground and the Ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the open circuit between the Power Seat Relay

harness connector and the Underhood Accessory Fuse
Block.

Perform BODY VERIFICATION TEST.

No

>> Repair the open Ground circuit between the Power Seat

Relay harness connector and ground.

Perform BODY VERIFICATION TEST.
