*DRIVER POWER SEAT INOPERATIVE

8N - 74

POWER SEATS - ELECTRICAL DIAGNOSTICS

ZH

*DRIVER POWER SEAT INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

DRIVER POWER SEAT SWITCH GROUND CIRCUIT OPEN

DRIVER POWER SEAT SWITCH

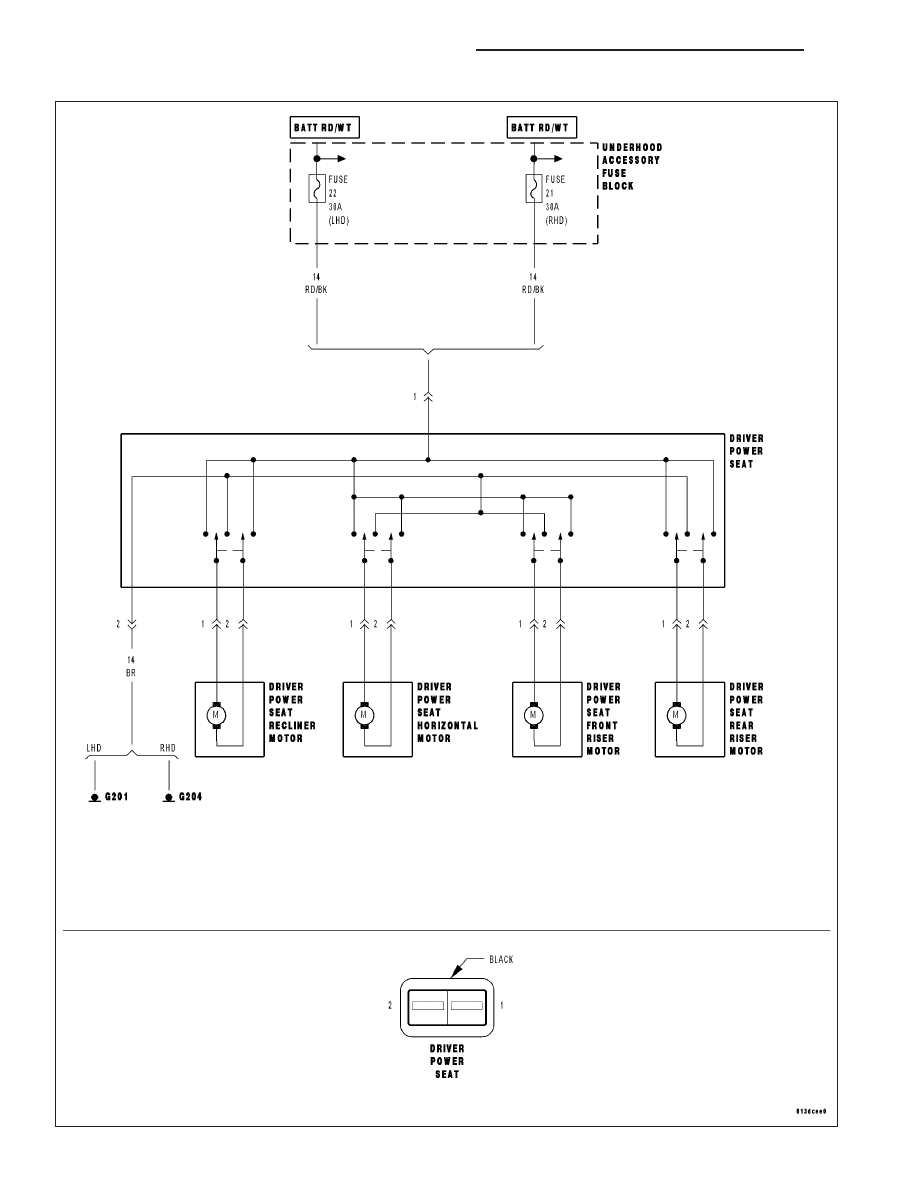

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

MEASURE DRIVER POWER SEAT SWITCH FUSED B(+) CIRCUIT VOLTAGE

Note: Inspect Fuse 22 located in the Underhood Accessory Fuse Block. If the fuse is open, repair the cause
of the open fuse before continuing.

Turn the ignition off.

Disconnect the Driver Power Seat Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

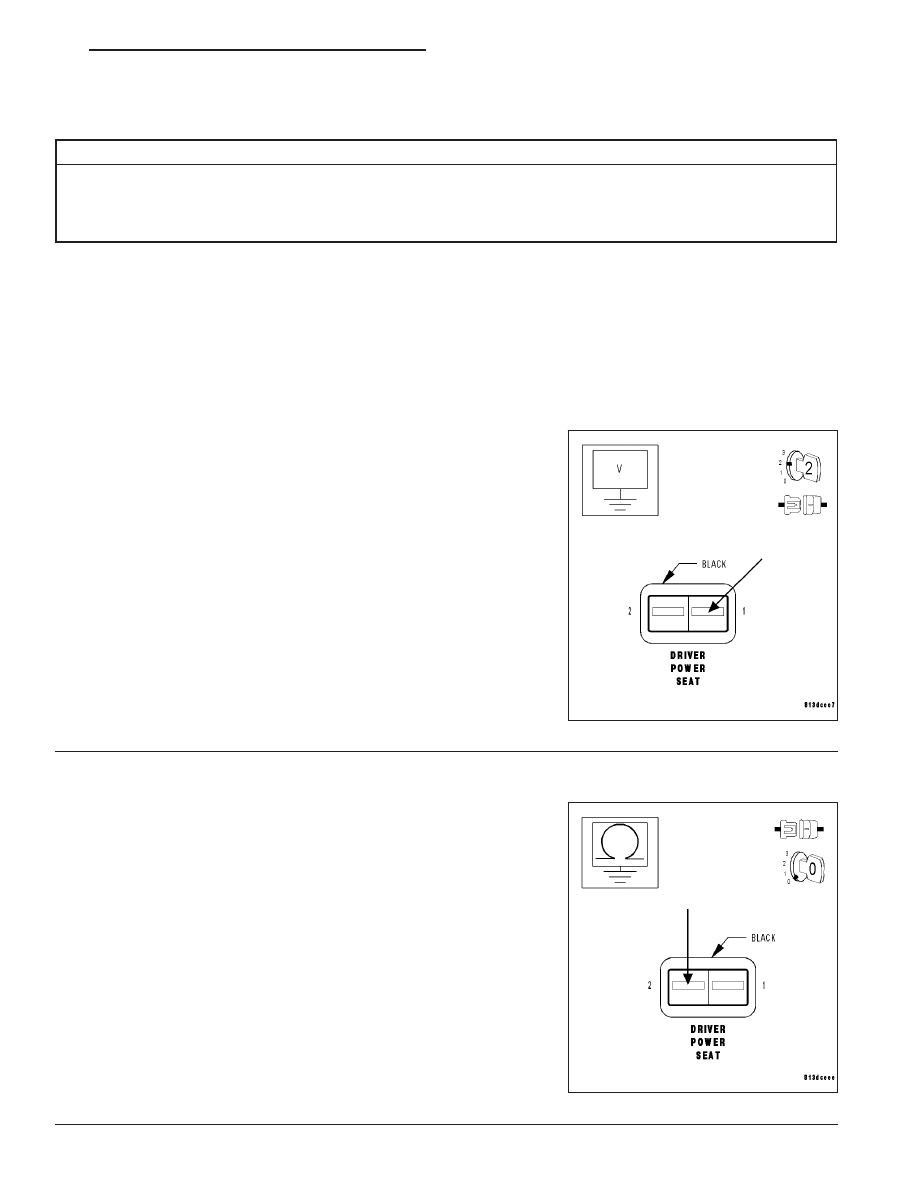

Measure the voltage of the Fused B(+) circuit at the Driver Power Seat
Switch harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST.

2.

MEASURE DRIVER POWER SEAT SWITCH GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Driver Power Seat
Switch Ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Driver Power Seat Switch. (Refer to 8 -

ELECTRICAL/POWER SEATS/DRIVER SEAT SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 75

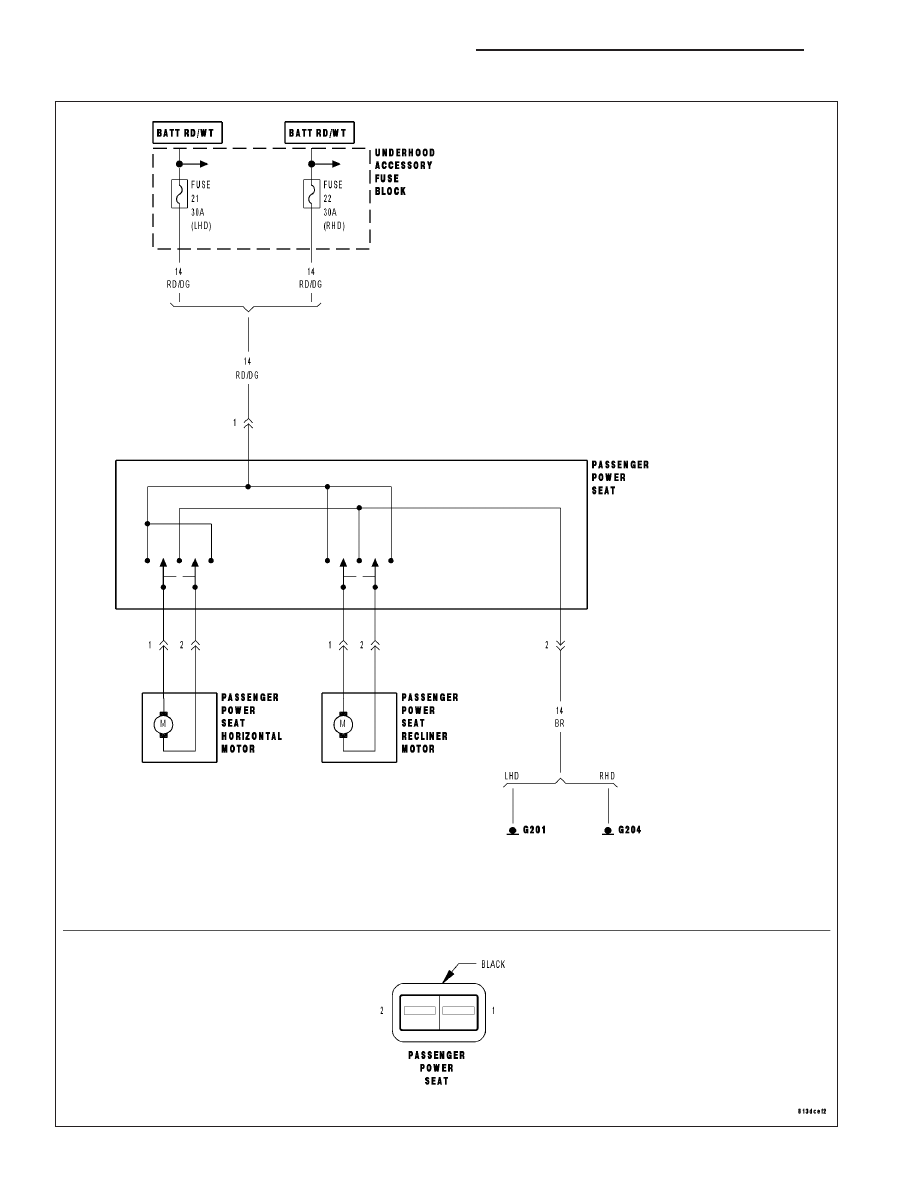

*PASSENGER POWER SEAT INOPERATIVE

8N - 76

POWER SEATS - ELECTRICAL DIAGNOSTICS
