*DRIVER POWER SEAT FRONT RISER MOTOR INOPERATIVE

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 85

*DRIVER POWER SEAT FRONT RISER MOTOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

DRIVER POWER SEAT FRONT RISER MOTOR

DRIVER POWER SEAT SWITCH

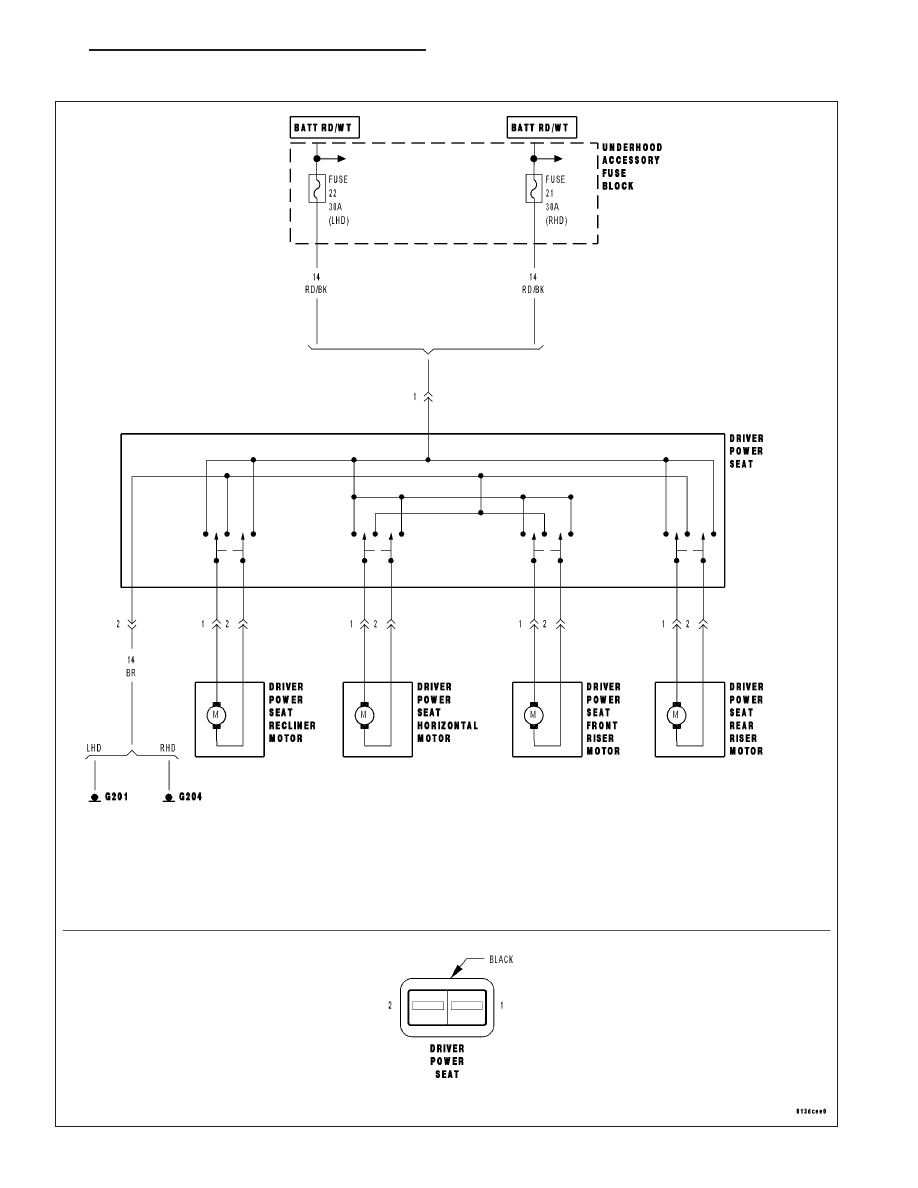

For a complete Power Seats Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

TEST THE DRIVER POWER SEAT FRONT RISER MOTOR

Turn the ignition off.

Disconnect the Driver Power Seat Front Riser Motor harness connec-
tor.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire from B(+) to one cavity of the Driver Power
Seat Front Riser Motor connector (motor side).

Connect a second jumper wire from ground to the other cavity of the
Driver Power Seat Front Riser Motor connector (motor side).

Note seat movement, if no seat front riser movement is noted, reverse
the jumper wires at the Front Riser Motor connector.

Did the Driver Seat Front Riser move up or down?

Yes

>> Replace the Driver Power Seat Switch. (Refer to 8 -

ELECTRICAL/POWER SEATS/DRIVER SEAT SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Driver Power Seat Front Riser Motor. (Refer to 8 - ELECTRICAL/POWER SEATS/HORI-

ZONTAL MOTOR - REMOVAL).

Perform BODY VERIFICATION TEST.

8N - 86

POWER SEATS - ELECTRICAL DIAGNOSTICS

ZH

*DRIVER POWER SEAT REAR RISER MOTOR INOPERATIVE

ZH

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 87

*DRIVER POWER SEAT REAR RISER MOTOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

DRIVER POWER SEAT FRONT RISER MOTOR

DRIVER POWER SEAT SWITCH

For a complete Power Seats circuit diagram, (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

TEST THE DRIVER POWER SEAT REAR RISER MOTOR

Turn the ignition off.

Disconnect the Driver Power Seat Rear Riser Motor harness connec-
tor.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire from B(+) to one cavity of the Driver Power
Seat Rear Riser Motor connector motor side).

Connect a second jumper wire from ground to the other cavity of the
Driver Power Seat Rear Riser Motor connector (motor side).

Note seat movement, if no seat rear riser movement is noted, reverse
the jumper wires at the Rear Riser Motor connector.

Did the Driver Seat Rear Riser move up or down?

Yes

>> Replace the Driver Power Seat Switch. (Refer to 8 -

ELECTRICAL/POWER SEATS/DRIVER SEAT SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Driver Power Seat Rear Riser Motor. (Refer to 8 - ELECTRICAL/POWER SEATS/REAR

RISER MOTOR - REMOVAL).

Perform BODY VERIFICATION TEST.
